拌合楼管理软件开发(十一) 海康威视车牌识别摄像头安装调试，总算是跑通了。

前言：总算是调测通了

        话接上回，车牌识别摄像头买回来了，卡在电源上了，今天抽时间把电源问题解决了，开始代码正式的调测。一切还算顺利了，没有再碰到打脸的事情了。

---

一、电源接线：

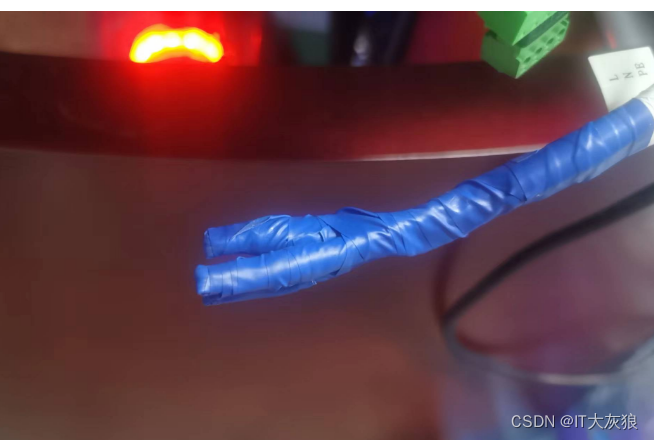

        如同前面预想的，把买回来的电源尾线按照颜色相接，用电工胶布给裹起来，防止漏电。理论上就是这样操作，不过接电的时候，心里还是有点小忐忑，接通电源后，好一会摄像头没有反应，心里咯噔一下，难道给烧了，还好随着前面的灯亮起来，表明摄像头开始工作，最后到登录到web管理界面，表明一切正常才测底放下心来。

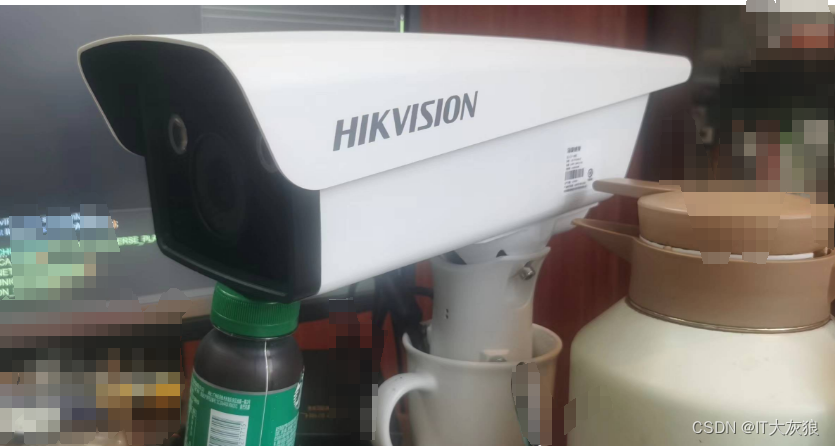

        接的有点丑，反正只是测试凑合用了。整了杯子放进去，前面放了个星爸爸的咖啡瓶算是把摄像头立起来，再台面上做测试了。

二、登录后台管理设置IP

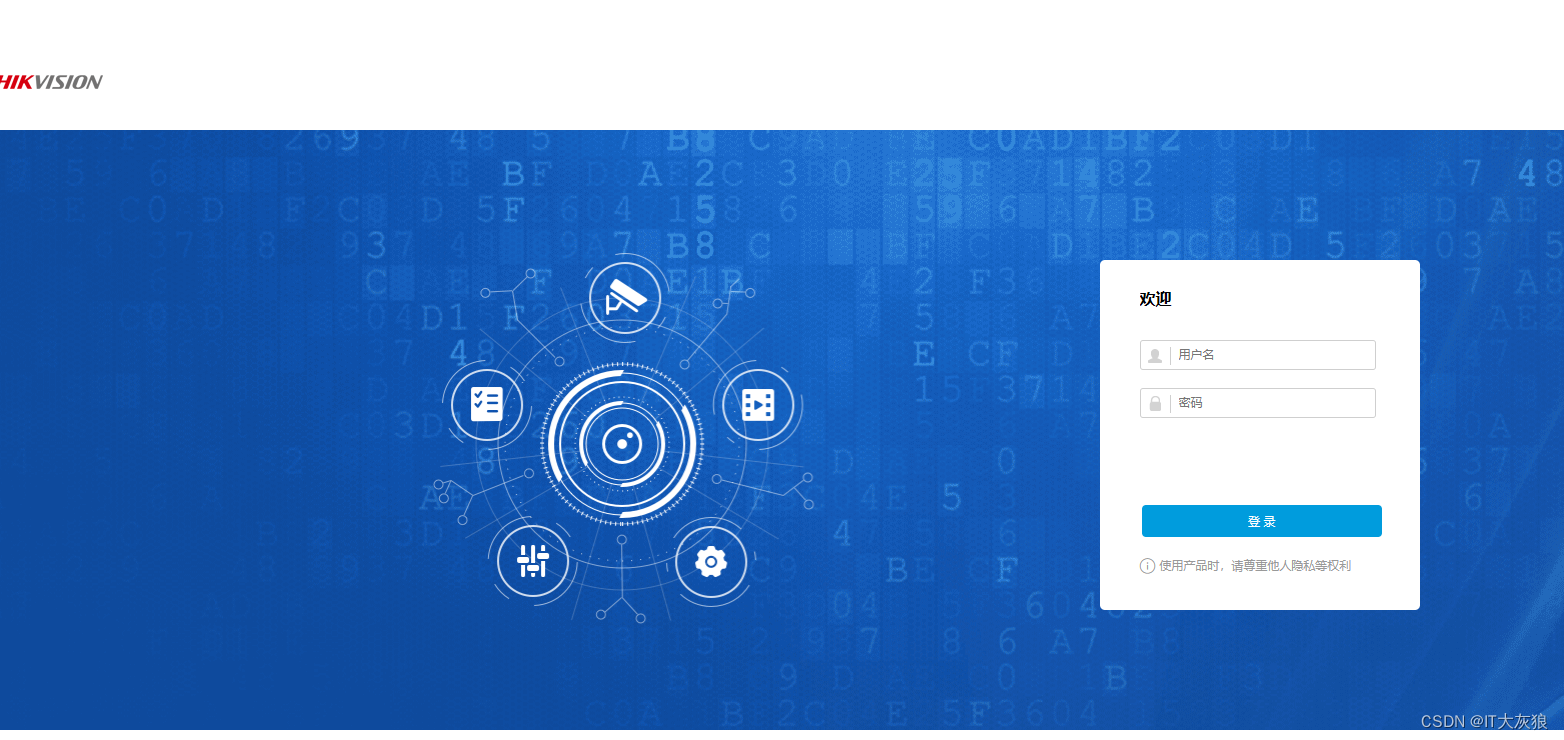

        海康威视的摄像头，默认的IP是192.168.1.64， 接入网络后，将电脑ip增加了192.168.1.88，然后就可以访问到后台。第一次登录就会提示你设置密码的，账号都是admin

需要下载插件后才可以用，安装就按照提示下一步下一步了。

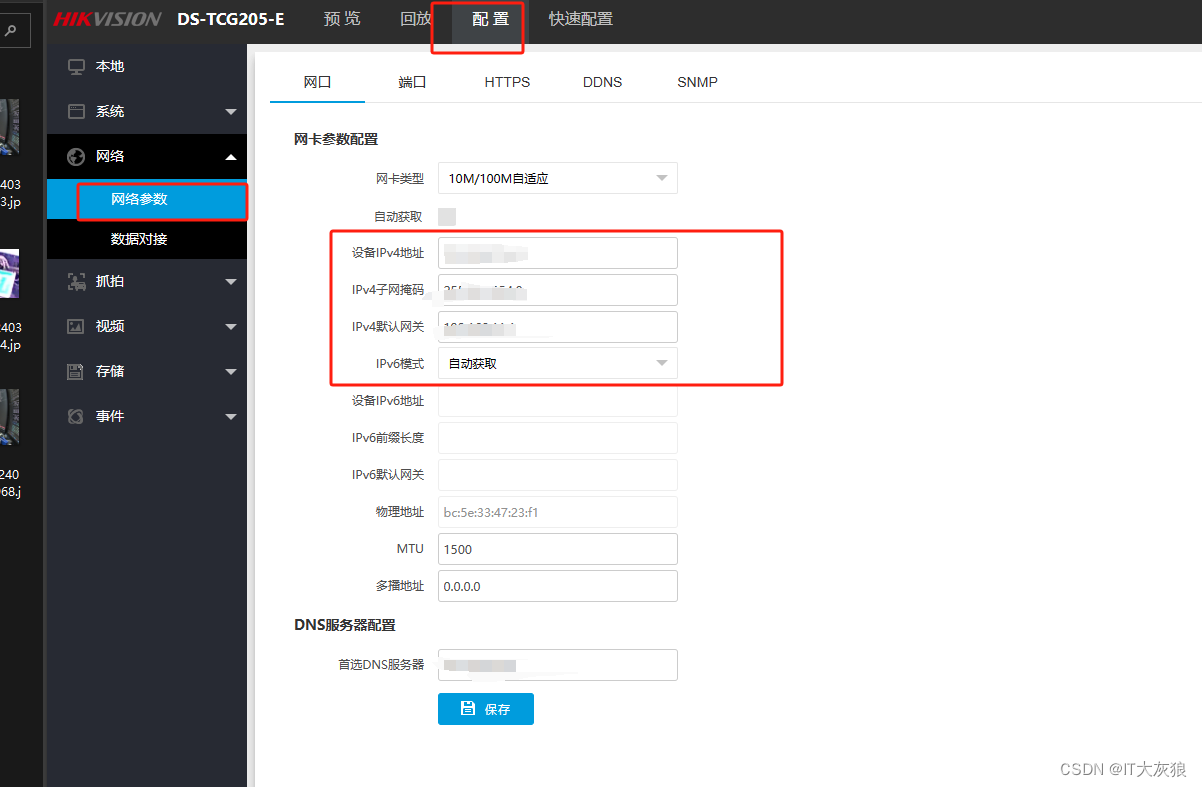

在配置-》网络-》网络参数菜单下设置IP地址，为了保证时间准确，最好摄像头可以联网，如果要用萤石云也许要联网。注意配置DNS，要不很多服务没法用。

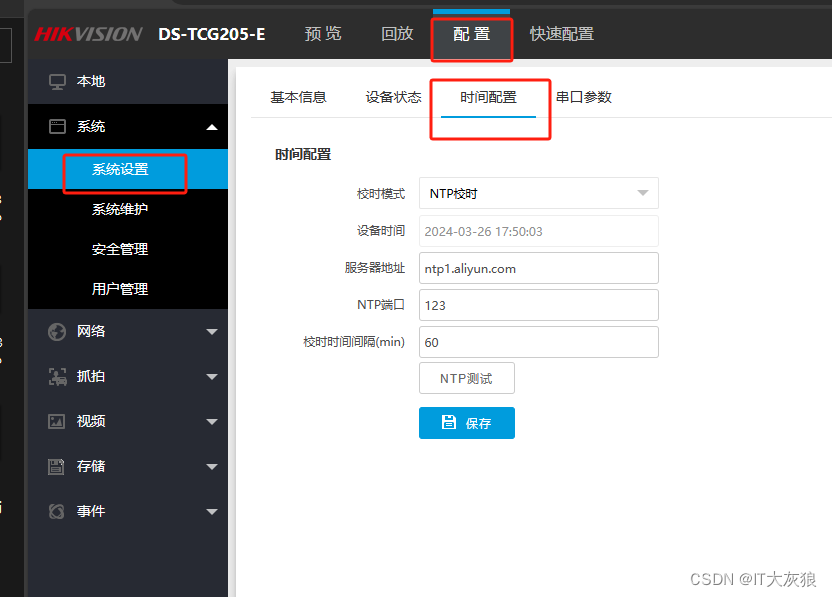

我还习惯去修改ntp服务器，设置为阿里云 ntp1.aliyun.com,校准摄像头的时间。

三、使用摄像头自带后台体验车牌识别。

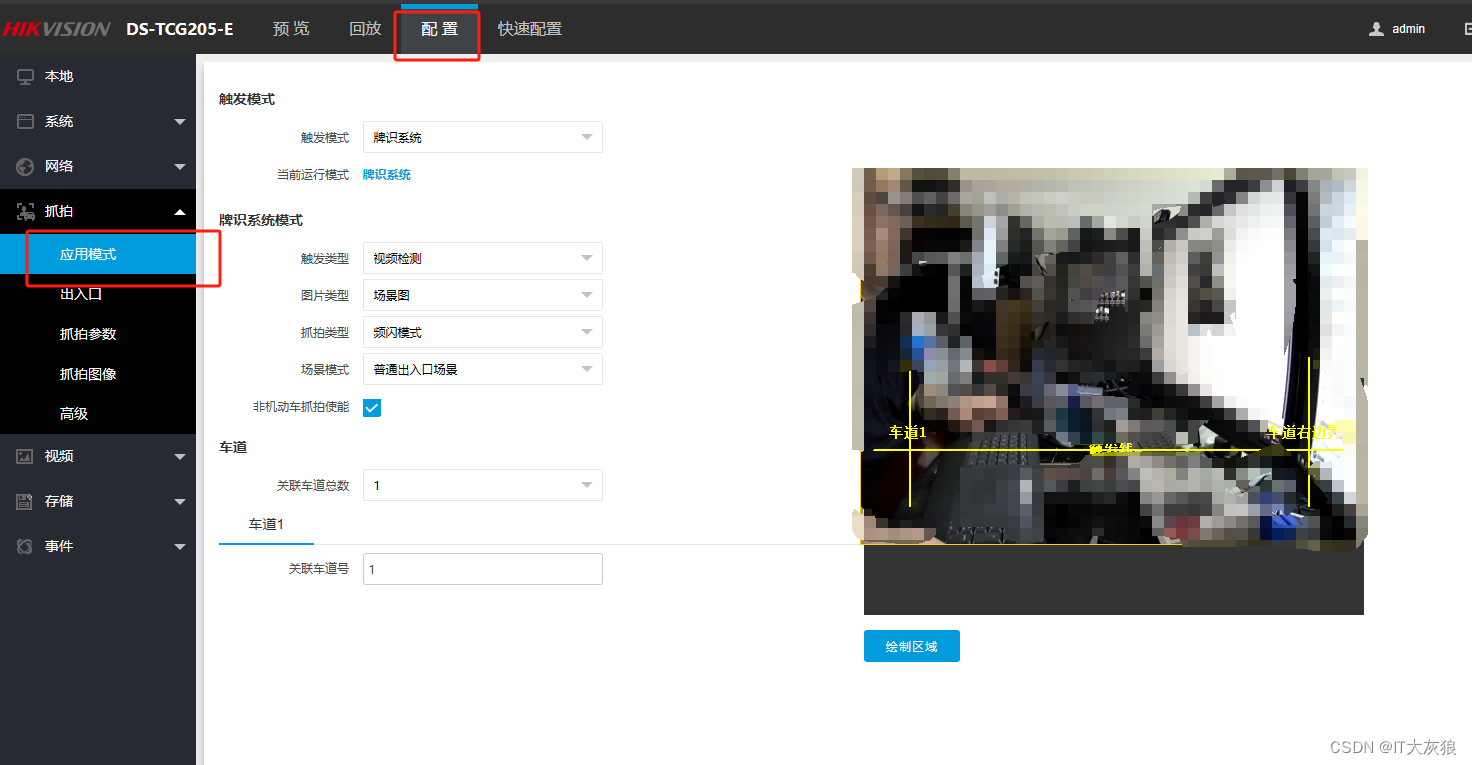

        还需要绘制车牌识别线。比较乱，清允许我打个码

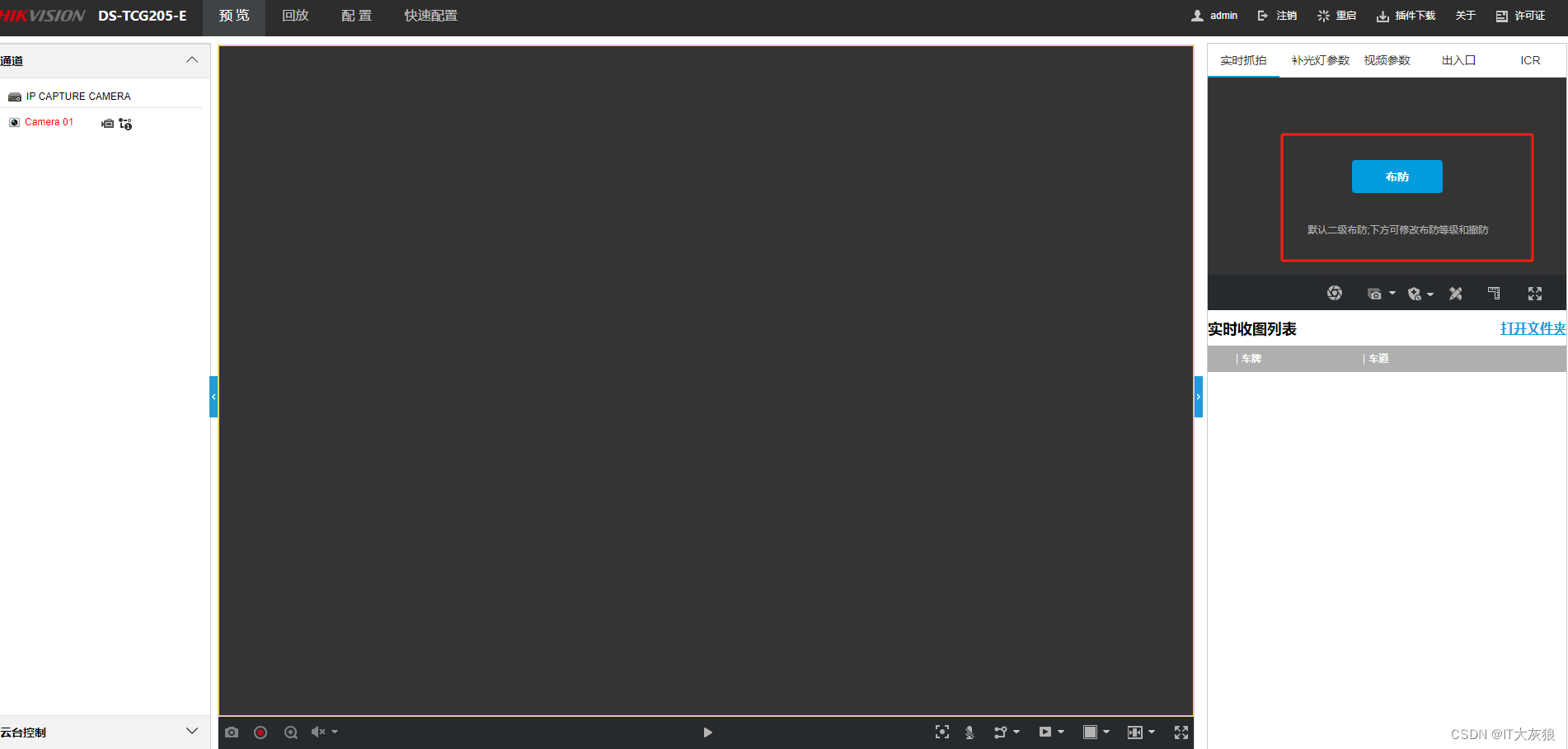

        可以直接点击下面有个获取推荐值的按钮，实际业务就需要根据现场环境来进行设置。回到首页点击布防就可以来做测试。懒得打码截图我就把预览线关了

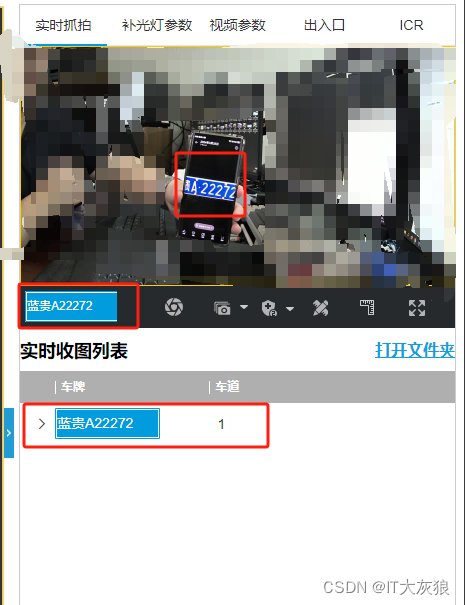

我是用手机下载了车牌的图片，模拟了有车经过。继续打码，这样再下面会识别出来车牌数据。获取到两个数据，一个是车牌的颜色，一个就是车牌了。到此摄像头是算正常使用了。后面核心就是如何来通过编程获取。

四、代码实现

        前面的代码都有些纸上谈兵，没有跟真实的摄像头来做对接调试。这次算是实战了，首先说个经验，之前看的文档，都是说通过设置告警服务器，在后台页面一直没有找到告警服务器设置的地方，后来才发现，是要先登录，然后进行布防才可以。

1. copy CHCNetSDK.cs 到程序目录下和 库文件到debug目录下就不重复演示了，前面的文章已经输过多次。

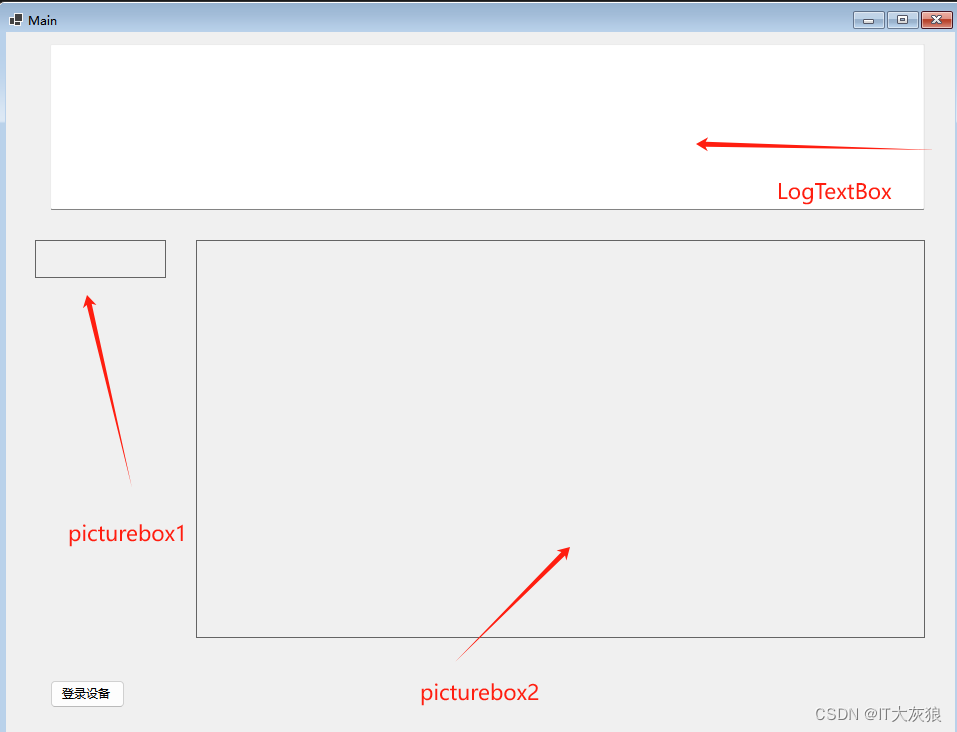

2. 窗体添加了一个Textbox，两个picturebox 和 一个按钮

LogTextbox用来接收告警收到的信息，两个picturebox小的用来显示获取到车牌小图，打的用来显示获取到的拍摄图片。

3.  定义一些类属性和委托



 private Int32 m_lUserID = -1;
 private Int32[] m_lAlarmHandle = new Int32[200];
 private Int32 iListenHandle = -1;
 private int iFileNumber = 0; //保存的文件个数
 private uint iLastErr = 0;
 private string strErr;
 public CHCNetSDK.LOGINRESULTCALLBACK LoginCallBack = null;
 private CHCNetSDK.EXCEPYIONCALLBACK m_fExceptionCB = null;
 private CHCNetSDK.MSGCallBack_V31 m_falarmData_V31 = null;
 private CHCNetSDK.MSGCallBack m_falarmData = null;
 public delegate void UpdateLogTextBoxCallBackException(string strAlarmMsg);
 public delegate void updatePic1(string image);
 public delegate void updatePic2(string  image);

     这里之所以需要用到委托，直接更新textbox文本中的内容，以及复制picturebox的image会提示不是从齐创建的线程调用。

4. 初始化SDK

 if (!System.IO.Directory.Exists(".\\picture"))
 {

     System.IO.Directory.CreateDirectory("picture");
 }
 bool m_bInitSDK = CHCNetSDK.NET_DVR_Init();
 if (m_bInitSDK == false)
 {
     MessageBox.Show("NET_DVR_Init error!");
     return;
 }
 else
 {
     //保存SDK日志 To save the SDK log
     CHCNetSDK.NET_DVR_SetLogToFile(3, "C:\\SdkLog\\", true);
     //设置透传报警信息类型
     CHCNetSDK.NET_DVR_LOCAL_GENERAL_CFG struLocalCfg = new CHCNetSDK.NET_DVR_LOCAL_GENERAL_CFG();
     struLocalCfg.byAlarmJsonPictureSeparate = 1;//控制JSON透传报警数据和图片是否分离，0-不分离(COMM_VCA_ALARM返回)，1-分离（分离后走COMM_ISAPI_ALARM回调返回）
     Int32 nSize = Marshal.SizeOf(struLocalCfg);
     IntPtr ptrLocalCfg = Marshal.AllocHGlobal(nSize);
     Marshal.StructureToPtr(struLocalCfg, ptrLocalCfg, false);
     if (!CHCNetSDK.NET_DVR_SetSDKLocalCfg(17, ptrLocalCfg))  //NET_DVR_LOCAL_CFG_TYPE_GENERAL
     {
         iLastErr = CHCNetSDK.NET_DVR_GetLastError();
         strErr = "NET_DVR_SetSDKLocalCfg failed, error code= " + iLastErr;
         MessageBox.Show(strErr);
     }
     Marshal.FreeHGlobal(ptrLocalCfg);

     for (int i = 0; i < 200; i++)
     {
         m_lAlarmHandle[i] = -1;
     }

     if (m_falarmData_V31 == null)
     {
         m_falarmData_V31 = new CHCNetSDK.MSGCallBack_V31(MsgCallback_V31);
     }
     CHCNetSDK.NET_DVR_SetDVRMessageCallBack_V31(m_falarmData_V31, IntPtr.Zero);

 }

5.  简化了的MsgCallback_V31, 因为明确知道只需要处理车牌识别的告警

        public bool MsgCallback_V31(int lCommand, ref CHCNetSDK.NET_DVR_ALARMER pAlarmer, IntPtr pAlarmInfo, uint dwBufLen, IntPtr pUser)
        {


            if (lCommand == CHCNetSDK.COMM_ITS_PLATE_RESULT)
            {

                ProcessCommAlarm_ITSPlate(ref pAlarmer, pAlarmInfo, dwBufLen, pUser);

            }

            return true; //回调函数需要有返回，表示正常接收到数据
        }

6.  车牌告警事件处理函数

    private void ProcessCommAlarm_ITSPlate(ref CHCNetSDK.NET_DVR_ALARMER pAlarmer, IntPtr pAlarmInfo, uint dwBufLen, IntPtr pUser)
    {
        CHCNetSDK.NET_ITS_PLATE_RESULT struITSPlateResult = new CHCNetSDK.NET_ITS_PLATE_RESULT();
        uint dwSize = (uint)Marshal.SizeOf(struITSPlateResult);

        struITSPlateResult = (CHCNetSDK.NET_ITS_PLATE_RESULT)Marshal.PtrToStructure(pAlarmInfo, typeof(CHCNetSDK.NET_ITS_PLATE_RESULT));
        System.Text.Encoding.RegisterProvider(System.Text.CodePagesEncodingProvider.Instance);
        string stringPlateLicense = System.Text.Encoding.GetEncoding("GBK").GetString(struITSPlateResult.struPlateInfo.sLicense).TrimEnd('\0');

        //保存抓拍图片
        for (int i = 0; i < struITSPlateResult.dwPicNum; i++)
        {
            if (struITSPlateResult.struPicInfo[i].dwDataLen != 0)
            {
             /*  // string str = ".\\picture\\ITS_UserID_[" + pAlarmer.lUserID + "]_Pictype_" + struITSPlateResult.struPicInfo[i].byType
                    + "_PicNum[" + (i + 1) + "]_" + iFileNumber + ".jpg";*/

                string str  =".\\picture\\" + stringPlateLicense + "-" +  DateTime. Now.ToString("yyyyMMddHHmmssfff") + ".jpg";
                FileStream fs = new FileStream(str, FileMode.Create);
                int iLen = (int)struITSPlateResult.struPicInfo[i].dwDataLen;
                byte[] by = new byte[iLen];
                Marshal.Copy(struITSPlateResult.struPicInfo[i].pBuffer, by, 0, iLen);
                fs.Write(by, 0, iLen);
                fs.Close();
                if(System.IO.File.Exists(str)) {
                    if (i == 0)
                    {

                        pictureBox2.BeginInvoke(new updatePic1(updatePicBox2), str);
                    }
                    else {

                        pictureBox1.BeginInvoke(new updatePic2(updatePicBox1), str);

                    }


                }

                iFileNumber++;
            }
        }
        //报警设备IP地址
        string strIP = System.Text.Encoding.UTF8.GetString(pAlarmer.sDeviceIP).TrimEnd('\0');

        //抓拍时间：年月日时分秒
        string strTimeYear = string.Format("{0:D4}", struITSPlateResult.struSnapFirstPicTime.wYear) +
            string.Format("{0:D2}", struITSPlateResult.struSnapFirstPicTime.byMonth) +
            string.Format("{0:D2}", struITSPlateResult.struSnapFirstPicTime.byDay) + " "
            + string.Format("{0:D2}", struITSPlateResult.struSnapFirstPicTime.byHour) + ":"
            + string.Format("{0:D2}", struITSPlateResult.struSnapFirstPicTime.byMinute) + ":"
            + string.Format("{0:D2}", struITSPlateResult.struSnapFirstPicTime.bySecond) + ":"
            + string.Format("{0:D3}", struITSPlateResult.struSnapFirstPicTime.wMilliSec);


        string stringAlarm = "抓拍上传，" + "车牌：" + stringPlateLicense + "，车辆序号：" + struITSPlateResult.struVehicleInfo.dwIndex;
        LogText.BeginInvoke(new UpdateLogTextBoxCallBackException(updateLogText), stringAlarm);

    }

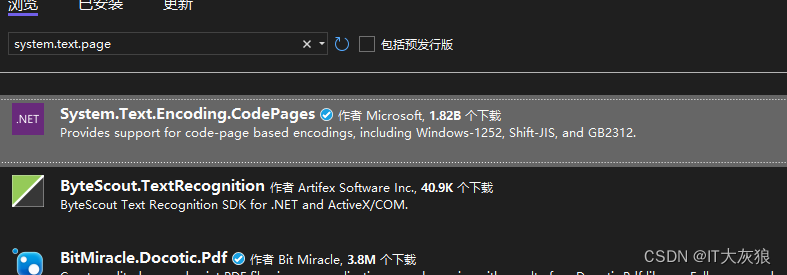

这里有个小坑，应为使用的编码是GBK，我用的是.net8, 提示没有这个编码，最后是安装了 System.Text.Encoding.CodePages

还需要增加一行代码再使用GBK编码前

System.Text.Encoding.RegisterProvider(System.Text.CodePagesEncodingProvider.Instance);

7. 登录设备：

 CHCNetSDK.NET_DVR_USER_LOGIN_INFO struLogInfo = new CHCNetSDK.NET_DVR_USER_LOGIN_INFO();
 //设备IP地址或者域名
 byte[] byIP = System.Text.Encoding.Default.GetBytes("设备IP");
 struLogInfo.sDeviceAddress = new byte[129];
 byIP.CopyTo(struLogInfo.sDeviceAddress, 0);
 //设备用户名
 byte[] byUserName = System.Text.Encoding.Default.GetBytes("admin");
 struLogInfo.sUserName = new byte[64];
 byUserName.CopyTo(struLogInfo.sUserName, 0);
 //设备密码
 byte[] byPassword = System.Text.Encoding.Default.GetBytes("设备密码");
 struLogInfo.sPassword = new byte[64];
 byPassword.CopyTo(struLogInfo.sPassword, 0);
 struLogInfo.wPort = 8000;//设备服务端口号
 struLogInfo.cbLoginResult = LoginCallBack;
 struLogInfo.bUseAsynLogin = false; //是否异步登录：0- 否，1- 是
 struLogInfo.byLoginMode = 0; //0-Private, 1-ISAPI, 2-自适应
 struLogInfo.byHttps = 0; //0-不适用tls，1-使用tls 2-自适应
 CHCNetSDK.NET_DVR_DEVICEINFO_V40 DeviceInfo = new CHCNetSDK.NET_DVR_DEVICEINFO_V40();
 //登录设备 Login the device
 m_lUserID = CHCNetSDK.NET_DVR_Login_V40(ref struLogInfo, ref DeviceInfo);

8. 进行布防：

    CHCNetSDK.NET_DVR_SETUPALARM_PARAM struAlarmParam = new CHCNetSDK.NET_DVR_SETUPALARM_PARAM();
    struAlarmParam.dwSize = (uint)Marshal.SizeOf(struAlarmParam);
    struAlarmParam.byLevel = 1; //0- 一级布防,1- 二级布防
    struAlarmParam.byAlarmInfoType = 1;//智能交通设备有效，新报警信息类型
    struAlarmParam.byFaceAlarmDetection = 1;//1-人脸侦测
    m_lAlarmHandle[m_lUserID] = CHCNetSDK.NET_DVR_SetupAlarmChan_V41(m_lUserID, ref struAlarmParam);

9.  启动本机端口进行监听：

string sLocalIP = "本机IP";
ushort wLocalPort = 7200; //端口可以修改
 iListenHandle = CHCNetSDK.NET_DVR_StartListen_V30(sLocalIP, wLocalPort, m_falarmData, IntPtr.Zero);

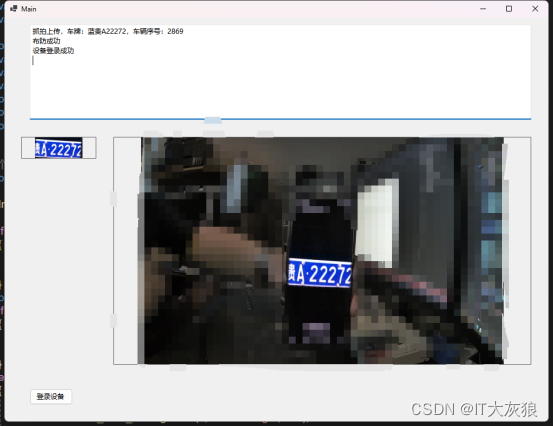

核心代码如上，效果如下：

完整的代码放到了下载中心，不需要下载分 ，如有疑问欢迎探讨。【免费】海康威视摄像头车牌识别范例资源-CSDN文库
