进程地址空间

验证内存空间布局

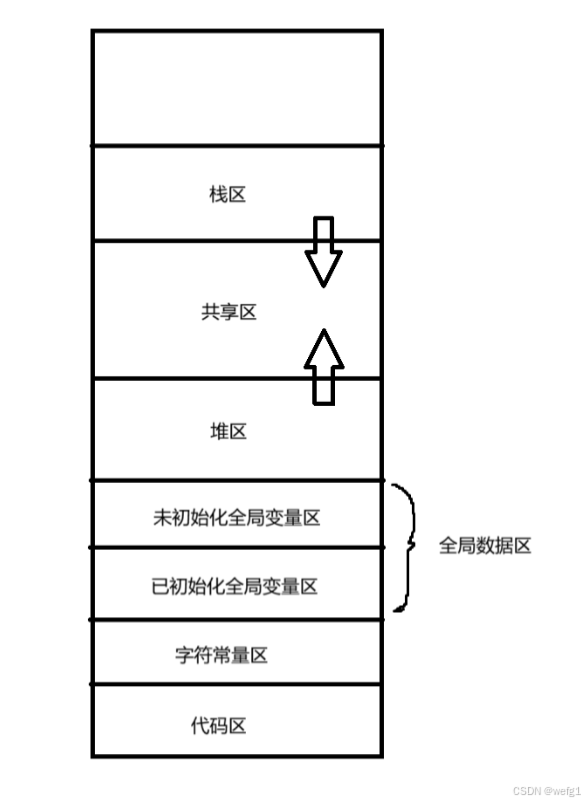

学习 C 语言时，可能对“内存空间布局”有所了解：

接下来写几行代码来验证：

#include <stdio.h>
#include <stdlib.h>

int g_val_1;
int g_val_2 = 10;

int main()
{
	printf("code addr: %p\n", main); // 代码区地址

	const char* str = "Hello world";
	printf("read only string addr: %p\n", str);

	printf("init global value addr: %p\n", &g_val_2); // 已初始化全局变量地址

	printf("uninit global value addr: %p\n", &g_val_2); // 未初始化全局变量地址


	char* mem = (char*)malloc(100);
	printf("heap addr: %p\n", mem); // 堆地址

	printf("stack addr: %p\n", &str); // 栈地址

	return 0;
}

输出结果：

code addr: 0x40057d
read only string addr: 0x4006bf
init global value addr: 0x60103c
uninit global value addr: 0x60103c
heap addr: 0x1b57010
stack addr: 0x7ffd396919e0

通过比较地址的大小，发现确实符合上图所示的内存空间布局。

我们还知道，栈区向内存地址减小的方向生长，堆区向内存地址增大的方向生长，继续写代码验证

int main()
{
	int a;
	int b;
	int c;
	int* p1 = (int*)malloc(100);
	int* p2 = (int*)malloc(100);
	int* p3 = (int*)malloc(100);

	printf("a addr: %p\n", &a);
	printf("b addr: %p\n", &b);
	printf("c addr: %p\n", &c);
	printf("p1 addr: %p\n", p1);
	printf("p2 addr: %p\n", p2);
	printf("p3 addr: %p\n", p3);

	return 0;
}

输出结果：

a addr: 0x7fff67504814
b addr: 0x7fff67504810
c addr: 0x7fff6750480c
p1 addr: 0x1ce1010
p2 addr: 0x1ce1080
p3 addr: 0x1ce10f0

从结果来看，确实如此

我们还知道，static 变量不会随着函数栈帧的销毁而被释放

int g_val_2 = 10;
int main()
{
	static int a;

	printf("a addr: %p\n", &a);
	printf("g_val_2 addr: %p\n", &g_val_2);


	return 0;
}

输出结果：

a addr: 0x60103c
g_val_2 addr: 0x601034

发现 static 变量在内存的存储地址与全局变量的存储地址非常近，static 修饰的变量，编译时已经被编译到全局数据区。

问题引入

运行以下代码观察结果：

#include <stdio.h>
#include <unistd.h>
#include <stdlib.h>
int g_val = 0;
int main()
{
	pid_t id = fork();
	if (id < 0) {
		perror("fork");
		return 0;
	}
	else if (id == 0) {
        //child,子进程肯定先跑完，也就是子进程先修改，完成之后，父进程再读取
		g_val = 100;
		printf("child[%d]: %d : %p\n", getpid(), g_val, &g_val);
	}
	else { //parent
		sleep(3);
		printf("parent[%d]: %d : %p\n", getpid(), g_val, &g_val);
	}
	sleep(1);
	return 0;

输出结果：

//与环境相关，观察现象即可
child[3046]: 100 : 0x80497e8
parent[3045]: 0 : 0x80497e8

我们发现，父子进程的全局变量，输出地址是一致的，但是变量内容不一样！能得出如下结论:

变量内容不一样,所以父子进程输出的变量绝对不是同一个变量
但地址值是一样的，说明，该地址绝对不是物理地址！
在 Linux 地址下，这种地址叫做 虚拟地址（线性地址）
我们在用 C/C++ 、java 等任何编程语言（包括汇编语言，甚至二进制程序）所看到的地址，全部都是虚拟地址！物理地址，用户一概看不到，由OS统一管理。
OS必须负责将虚拟地址转化成物理地址。

物理地址和虚拟地址

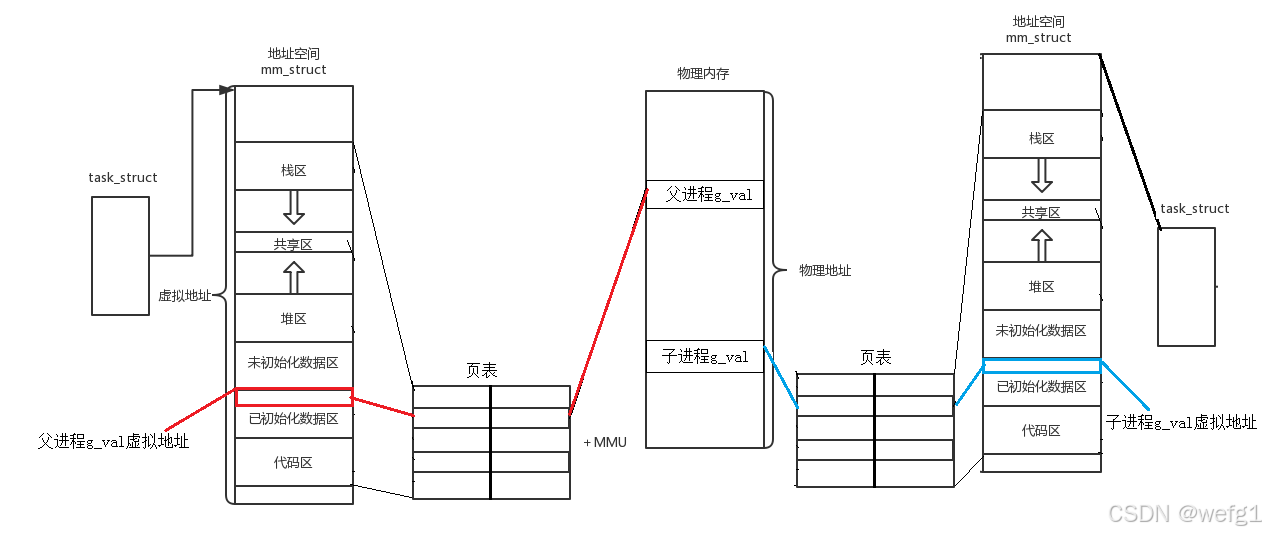

一个进程由 PCB 和它的代码和数据组成，其中“代码和数据” 就是进程的地址空间，进程的 PCB 会有一个指针指向这块空间。在进程的地址空间和物理内存之间，还有一个叫“页表”的结构，它是一种 key-value 结构，存储了虚拟地址和物理地址的映射关系。在子进程继承父进程的代码和数据的同时，父进程的进程的地址空间、页表会拷贝给子进程，但这种拷贝只是浅拷贝，子进程的页表的物理地址和虚拟地址与父进程完全相同。当子进程要修改从父进程继承的某个变量时，操作系统发现该变量的物理地址已被占用，所以会另外寻找一块空间，存储这个变量，这个过程叫写时拷贝，由操作系统自动完成。操作系统在完成写时拷贝时，不会修改任何虚拟地址，所以子进程继承父进程的变量的虚拟地址不会改变。

上面的描述十分粗浅，还有一些细节问题：

1、地址空间究竟是什么？

在 32 位计算机中，有 32 位的地址和数据总线，每一根线可以表示 0 或 1 两种状态（实际是向设备地址寄存器充放电的过程，高电平表示 1，低电平表示 0）。32 根就可以表示 32 位 bit 位，把这 32 位 bit 位组合的每个状态映射到一个字节，就能表示 2 ^32 byte = 4GB，地址空间就是指可以表示和访问地址范围，在 32 位的机器就是 [0，2 ^32] 。而进程地址空间就是指一个进程可以访问的地址范围。不同的进程的地址空间（用 start 和 end 表示）划分到不同的地方，而每个进程的地址空间又可以被划分成：代码区、全局数据区......。地址空间本质是操作系统内核的一个数据结构对象，类型 PCB 一样，也要被操作系统管理，进程的 PCB 可以指向该数据结构对象，

2、进程地址空间是什么？

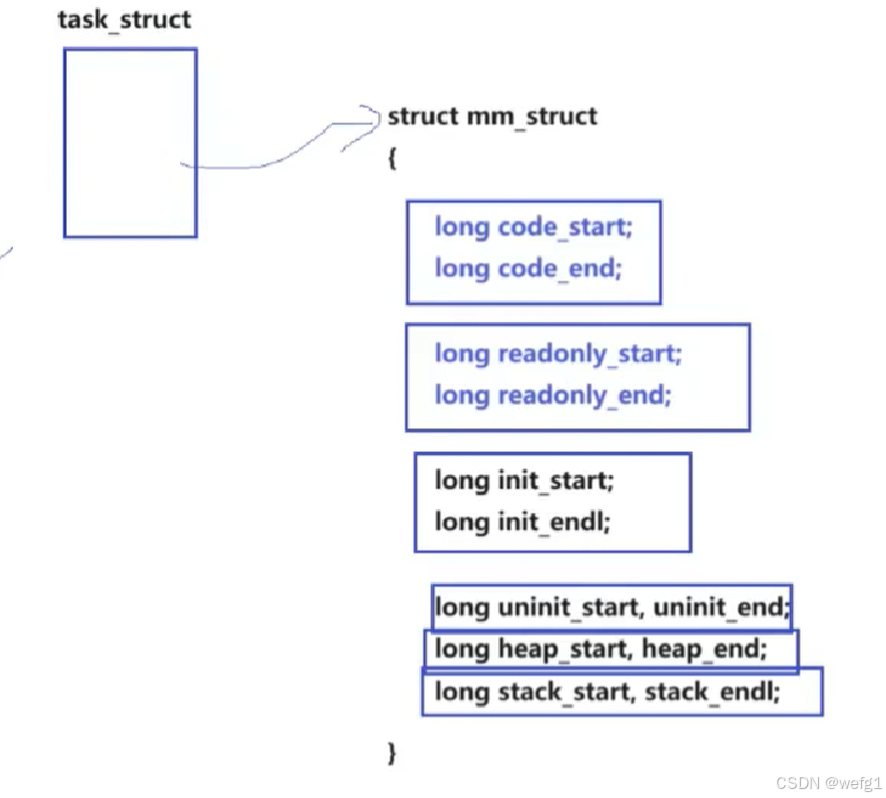

进程地址空间就是每个进程都认为自己独自占有所有内存资源，即使某个进程申请使用所有内存资源，被操作系统拒绝后，仍然如此认为。因为一个进程不可能真的独自占有所有内存资源，即使想，操作系统也不允许。进程地址空间本质是操作系统内核的一个数据结构对象 (struct mm_struct)，类型 PCB 一样，也要被操作系统管理，进程的 PCB 可以指向该数据结构对象，该数据结构对象内记录了代码区、全局数据区......等等区域的开始和结束的地址

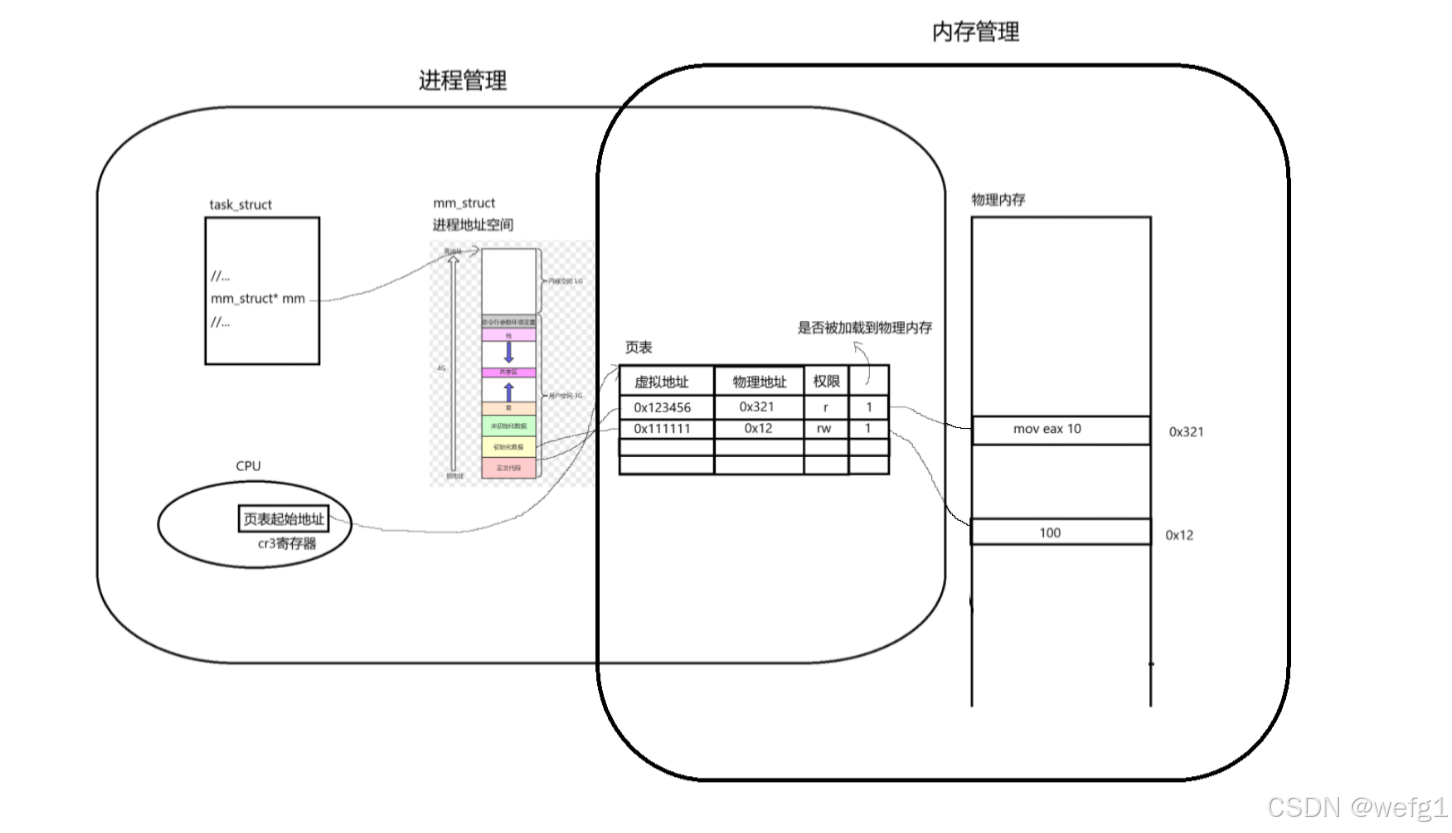

3、为什么要有页表存储虚拟内存和物理内存的映射关系？

在进程和内存之间，增加了虚拟内存这一间接性，这样做是为了

1、让进程以统一的视角看待内存。如果没有虚拟内存，进程直接访问内存，那么进程就必须在自己的 PCB 里记录自己的代码、数据在物理内存的地址，增加了冗余，并且进程的代码和数据加载到内存的不同位置，这些位置可能完全是混乱的，而如果有了进程地址空间，每个进程都认为内存空间布局是：从低地址到高地址依次为：代码区、字符常量区...... 然后通过页表映射到物理内存，根本不用关心代码和数据在物理内存是否有序。

2、避免进程越界或越权操作。如果进程想访问内存的某个资源，但该资源是其他进程的资源，或者该资源是只读的现在你要修改（在页表内，不仅存储了虚拟地址和物理地址的映射关系，还存储了该地址的访问权限），这些操作就会被提前拦截。（应该注意，物理内存是没有权限的概念的，可以在物理内存的任何地址读或写）。现在，我们不仅可以就语法层面说明进程的代码和字符常量是只读的，还可以就操作系统的层面解释为什么：因为代码区和字符常量区的虚拟内存地址在页表都标记为只读。

3、因为有进程地址空间和页表的存在，可以将进程管理模块和内存管理模块进行解耦合

补充知识：

在 CPU 内，有 cr3 寄存器，它保存了进程对应的页表的起始地址，当进程不在 CPU 上运行时，进程会将 cr3 寄存器的内容打包带走，下一次运行时，再将该值赋值给 cr3 寄存器（页表的起始地址本质属于进程的硬件上下文）

某个游戏在磁盘中占几十个G，但内存只有 4G，为什么该游戏仍然可以在操作系统上运行？我们先建立一个共识：现代操作系统，几乎不做任何浪费时间和空间的事情。操作系统可以实现对大文件的分批加载，但是仍然有问题：加载了 500M 代码和数据，实际只有 5M 的代码和数据在运行，浪费了内存 495M 的空间，为了解决这个问题，操作系统实现了惰性加载的方式：在进程的页表，还有一个数据项，该数据项记录了虚拟内存的代码和数据是否被加载到了内存。现在，进程要执行某行代码，在页表中如果记录了它已经被加载到了内存，那么根据页表的物理地址直接访问内存，如果没有加载到内存，会触发缺页中断，进程会去磁盘找到对应的代码，加载到内存，在页表里填入对应的物理内存的地址，然后再执行。

现在，对于进程是什么有了更全面的认识：

进程 = 内核数据结构（task_struct && mm_struct && 页表）+ 代码和数据
