实验需求
1、R3环回为3.3.3.0/24
2、其他基于192.168.1.0/24进行划分
3、r1/2 均存在两个环回
4、整个网络运行RIPV2,但不能直接宣告R3的环回
5、全网可达,保障更新安全,减少路由条目数量,避免环路

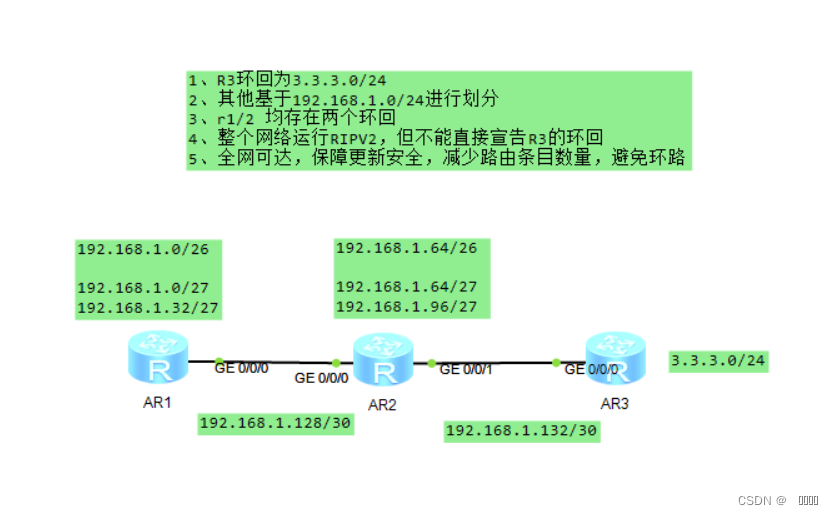

实验拓扑
分析过程
地址划分:
192.168.1.0/24
192.168.1.0/26
192.168.1.0/27
192.168.1.32/27
192.168.1.64/26
192.168.1.64/27
192.168.1.96/27
192.168.1.128/26
192.168.1.128/30
192.168.1.132/30
192.168.1.192/26
在R1、R2、R3上运行RIPV2协议,并且宣告对于网段
对于R3上面的环回进行缺省路由的设置
然后进行响应的路由汇总
在R1与R2之间做一种加密,R2与R3之间再做一种加密
配置内容
R1:
[r1]int g 0/0/0
[r1-GigabitEthernet0/0/0]ip add 192.168.1.129 30
[r1]int l0
[r1-LoopBack0]ip add 192.168.1.1 27
[r1-LoopBack0]int l1
[r1-LoopBack1]ip add 192.168.1.33 27
[r1]rip
[r1-rip-1]version 2
[r1-rip-1]network 192.168.1.0
[r1-GigabitEthernet0/0/0]rip summary-address 192.168.1.0 255.255.255.192
[r1-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 123
R2:
[r2]int g 0/0/0
[r2-GigabitEthernet0/0/0]ip add 192.168.1.130 30
[r2-GigabitEthernet0/0/0]int g 0/0/1
[r2-GigabitEthernet0/0/1]ip add 192.168.1.133 30
[r2-GigabitEthernet0/0/1]int l0
[r2-LoopBack0]ip add 192.168.1.65 27
[r2-LoopBack0]int l1
[r2-LoopBack1]ip add 192.168.1.97 27
[r2]rip
[r2-rip-1]version 2
[r2-rip-1]network 192.168.1.0
[r2-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 123
[r2-GigabitEthernet0/0/0]rip summary-address 192.168.1.64 255.255.255.192
[r2-GigabitEthernet0/0/1]rip summary-address 192.168.1.64 255.255.255.192
[r2-GigabitEthernet0/0/1]rip authentication-mode md5 usual cipher 456
R3:
[r3]int g 0/0/0
[r3-GigabitEthernet0/0/0]ip add 192.168.1.134 30
[r3-GigabitEthernet0/0/0]int l0
[r3-LoopBack0]ip add 3.3.3.3 24
[r3]rip
[r3-rip-1]version 2
[r3-rip-1]network 192.168.1.0
[r3-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 456

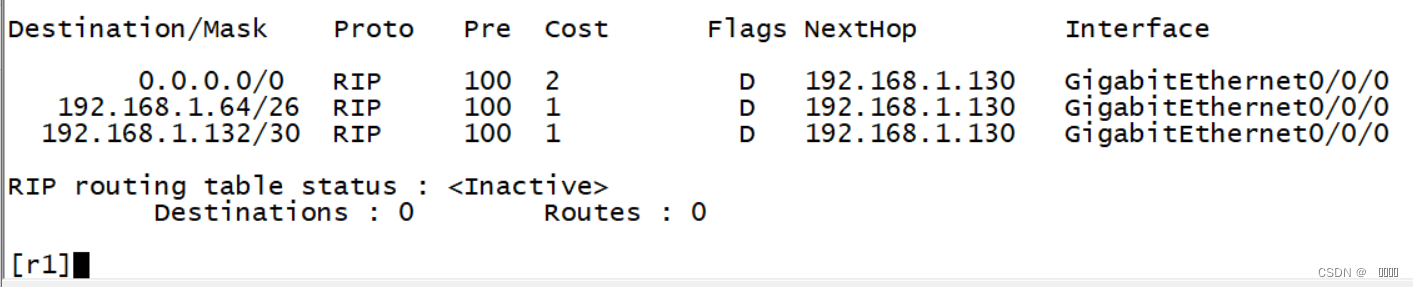

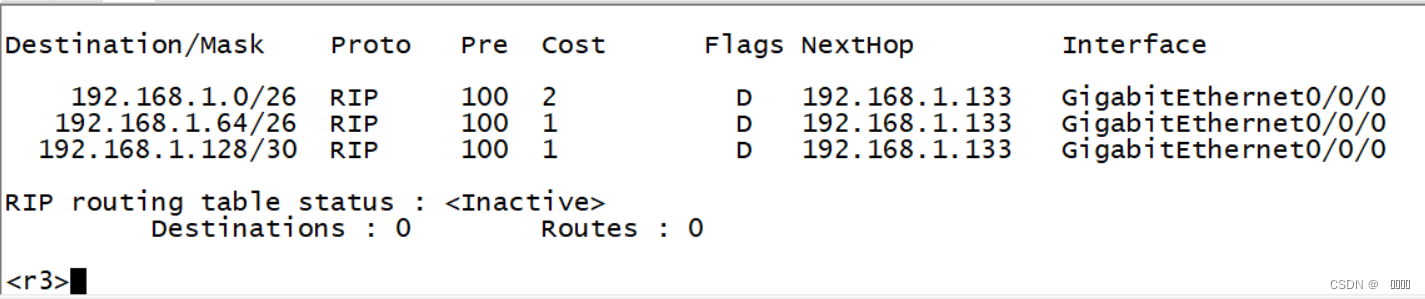

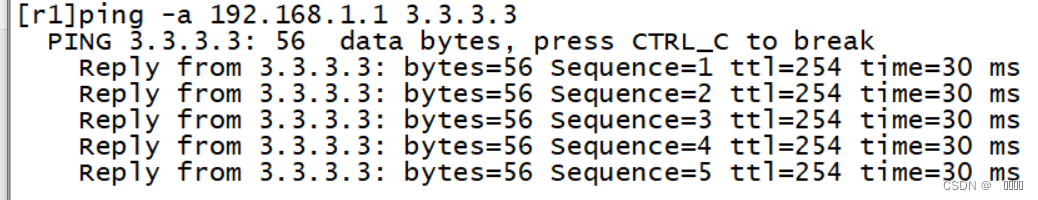

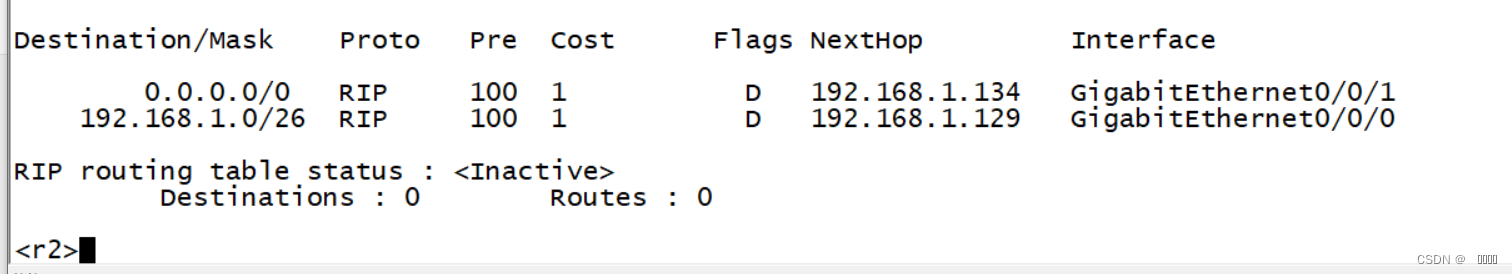

[r3-rip-1]default-route originate
