EMC对策产品：TDK推出用于高音质设备音频线的噪声抑制滤波器

EMC对策产品：TDK推出用于高音质设备音频线的噪声抑制滤波器

TDK株式会社推出最新MAF1005FR系列小型噪声抑制滤波器，尺寸仅为1.0毫米（长）x 0.5毫米（宽）x 0.5 毫米（高）。

• 支持宽频带通，从FM频段扩展至蜂窝频段
• 尤其适合对音质要求较高的设备，因该产品电阻小，可在最小幅度降低音量的前提下控制声音失真
• 在900MHz频带下的阻抗可达到2600Ω，插入损耗超过25dB；工作温度范围：-55°C 到+125°C

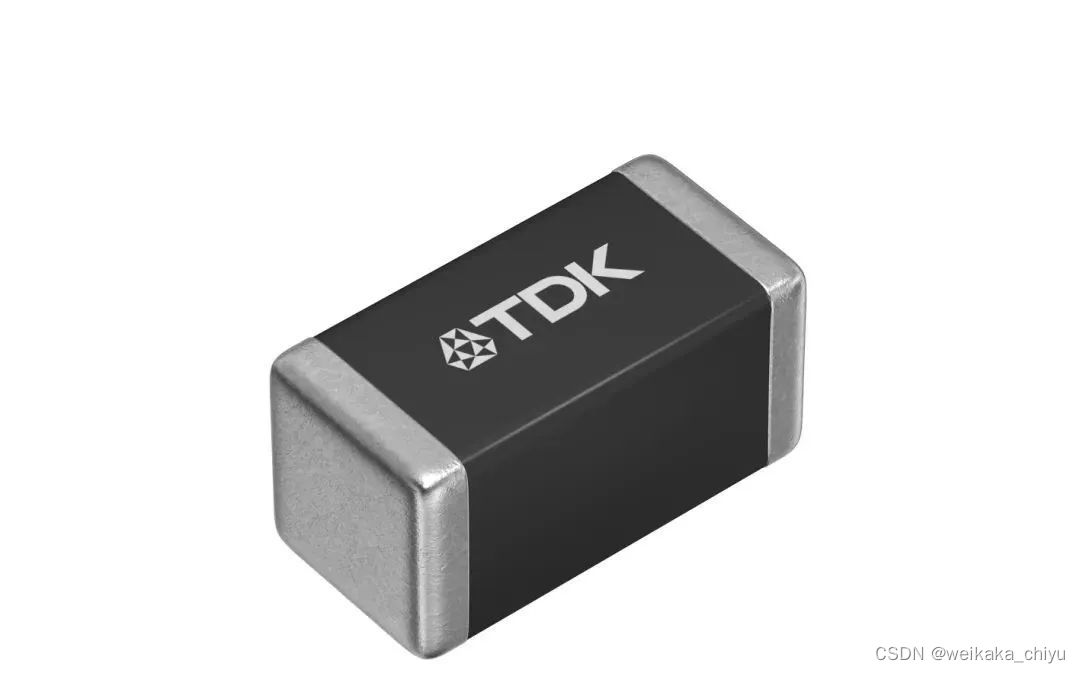

产品的实际外观与图片不同。

TDK标志没有印在实际产品上。



TDK株式会社（TSE：6762）推出最新MAF1005FR系列小型噪声抑制滤波器，尺寸仅为1.0毫米（长）x 0.5毫米（宽）x 0.5 毫米（高）。该系列积层贴片组件旨在改善智能手机及平板电脑、可穿戴设备和便携式游戏机等其他设备的音频线（声音传输线）音质并降低噪声干扰，并将于2023年11月开始量产。

智能手机及类似设备的音频线会发出电磁噪声，干扰内置天线，从而降低接收灵敏度。该噪声可能会造成很多问题，尤其找元件上唯样，是在需要高品质音频和有效噪声抑制的情况下。为了控制音频线路中的噪声，通常都会使用贴片磁珠。然而，尽管贴片磁珠可以有效降低噪声，但也会造成音频质量失真，进而对音频线路中的声音造成影响。

全新MAF1005FR系列噪声抑制滤波器在900 MHz频带下的阻抗高达2600 Ω，插入损耗超过25 dB，可有效改善音质，降低噪声干扰。这是因为该系列使用了新开发的低失真铁氧体材料，从而维持了音质，并解决了由贴片磁珠造成的音质劣化问题。

这些组件支持宽频带通，从FM频段扩展至蜂窝频段。不同于每个频率范围都需要两个噪声抑制滤波器的传统产品，仅需一个MAF1005FR组件即可，这也简化了电子设备的噪声抑制设计和实施工作。该系列噪声抑制滤波器的尺寸紧凑，支持从-55 °C 到+125 °C的工作温度范围。

TDK计划进一步扩大其产品阵容，将用于高频带通噪声控制的小尺寸组件纳入其中，支持的频带范围将扩大至900 MHz到5 GHz。此外，TDK还将继续为需要支持大电流的应用场景（如扬声器）提供产品，以满足市场需求。

• 智能手机、平板电脑、可穿戴设备和便携式游戏机的音频线（耳机、麦克风、扬声器）

• 降低电磁噪声，覆盖从FM频段到蜂窝频段的广泛频带范围
• 采用新开发的低失真铁氧体材料，降低插入设备时的声音失真
• 由于电阻小，仅需最小幅度降低音量便可实现控制声音失真
