基于ESP32的开源游戏掌机项目，能运行NES游戏，支持单声道音频，低成本且易于制作。内置电池与充电电路，支持一键下载游戏。
本文转自立创开源硬件平台
作者：micespring
原文链接：https://oshwhub.com/micespring/esp32-nesemu
▌简介

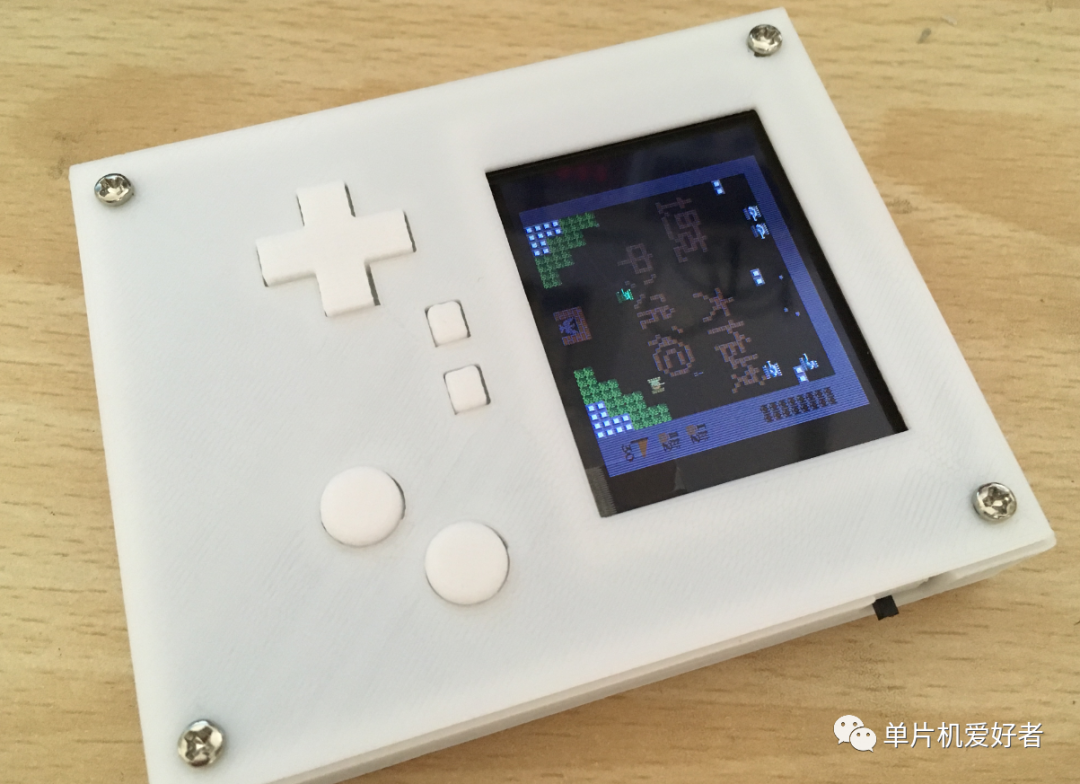

一个基于ESP32制作的开源游戏掌机，可以运行标准的NES（日版为FC）游戏，支持单声道音频。让你随时回味儿时的时光。
固件基于乐鑫官方和moononournation二次开发的项目，Github地址：
https://github.com/moononournation/esp32-nesemu
▌版本更新
【V1.1-200807】
现在可以通过在开机时按方向键来选择不同的游戏。最多支持5个内置游戏。（需要重新烧写固件，游戏下载方法详见章节“下载游戏”）
特性

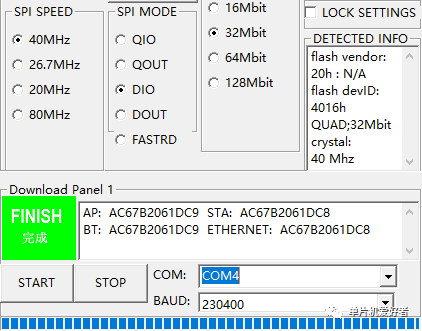

低成本：仅一片ESP32-WROOM-32模块就实现了所有的功能，无需外部Flash、SRAM和DAC。
易于制作：阻容元件使用0805封装，易于焊接。外壳的3D文件制作时已经考虑了低端3D打印机的公差问题，提高外壳制作成功率。
兼容性好：经测试绝大多数的NES游戏可完美运行
可方便地下载游戏：无需重新编译源码即可下载游戏，内置ESP32自动下载电路，下载时无需手动复位。
内置电池：内置了锂电池充电电路和低电量指示电路。
低功耗：400mAh的电池可持续运行约3小时。
多功能：板子上引出了ESP32的全部可用IO，可作为ESP32的开发板使用。

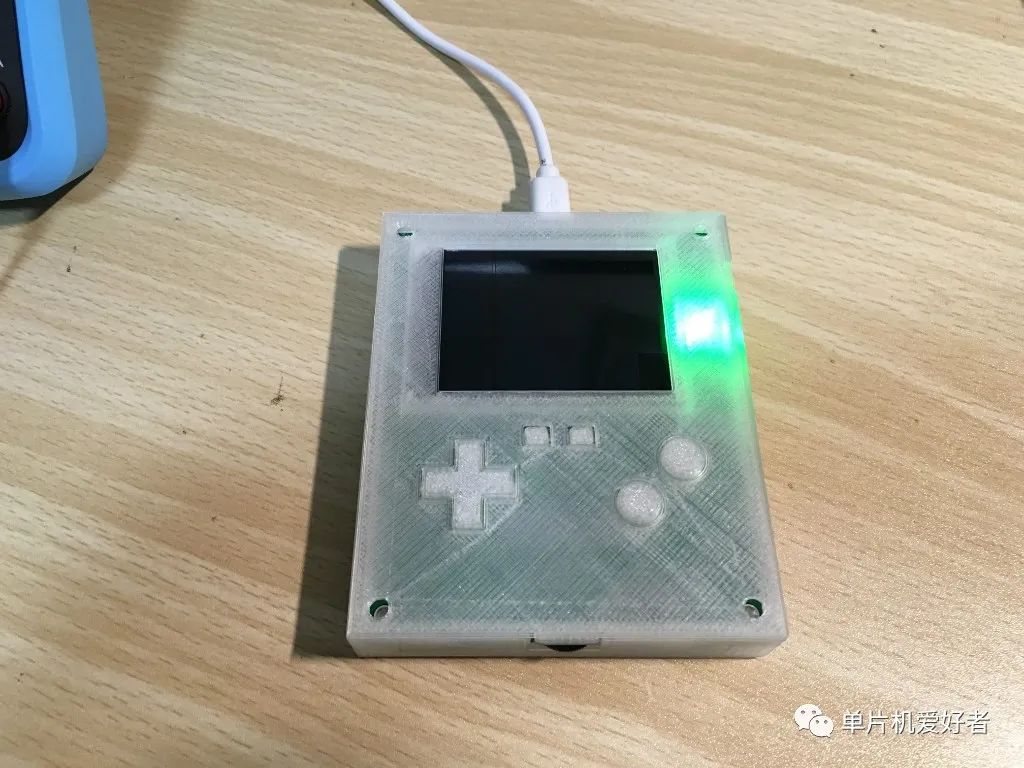

三个指示灯：红色：电量低；蓝色：充电中；绿色：电池电量满。
[2020/08/07]可以一次性下载5个游戏
注意事项
下载游戏时一定要打开电源开关！
游戏ROM大小不要超过1M
默认的充电电流约为400mA，如果自己制作时使用了不同容量的电池，请自行根据TP4056充电管理IC的datasheet修改R19的值来重新设置充电电流。

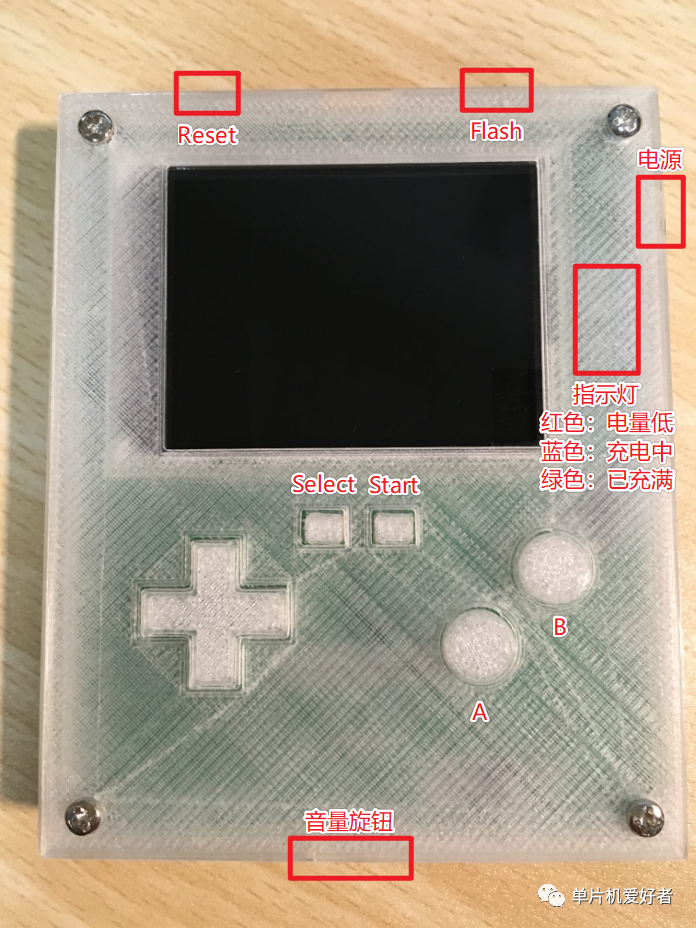

▌键位图
▌IO映射
| Function | IO | Comments |
LCD-SCLK | GPIO18 | |
LCD-MOSI | GPIO23 | |
LCD-DC | GPIO17 | |
LCD-CS | GOIO5 | |
LCD-RST | GPIO4 | |
KEY-UP | GPIO14 | With 4.7k ohm pullup resistor |
KEY-DOWN | GPIO32 | With 4.7k ohm pullup resistor |
KEY-RIGHT | GPIO33 | With 4.7k ohm pullup resistor |
KEY-LEFT | GPIO27 | With 4.7k ohm pullup resistor |
KEY-A | GPIO35 | With 4.7k ohm pullup resistor |
KEY-B | GPIO34 | With 4.7k ohm pullup resistor |
KEY-START | GPIO16 | With 4.7k ohm pullup resistor |
KEY-SELECT | GPIO13 | With 4.7k ohm pullup resistor |
▌示例

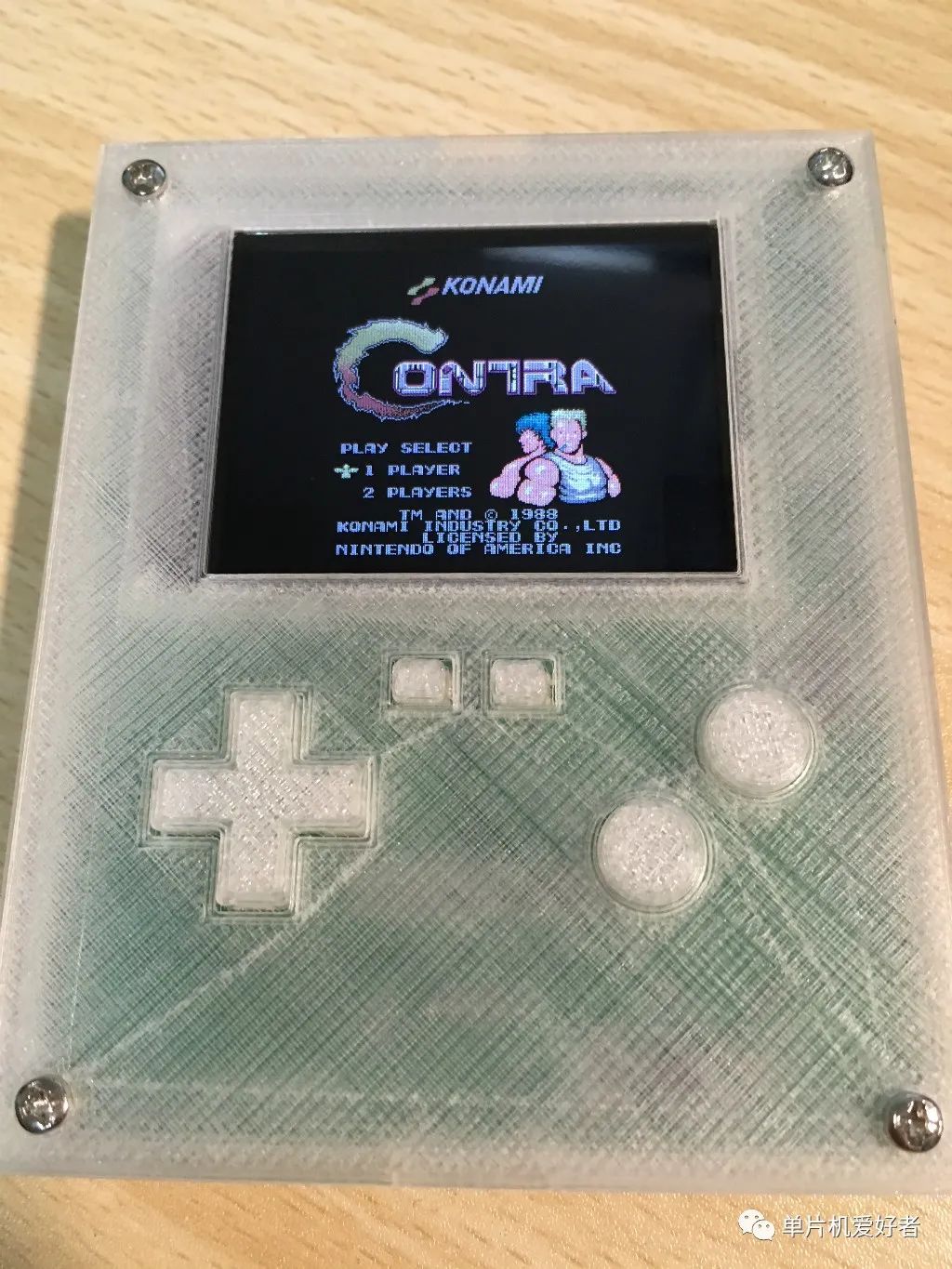

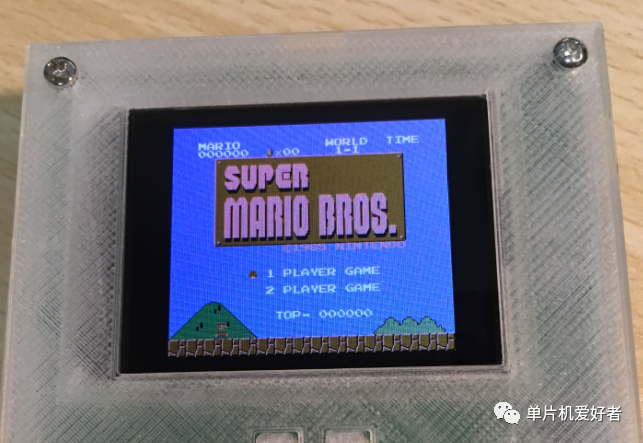

运行Contra游戏

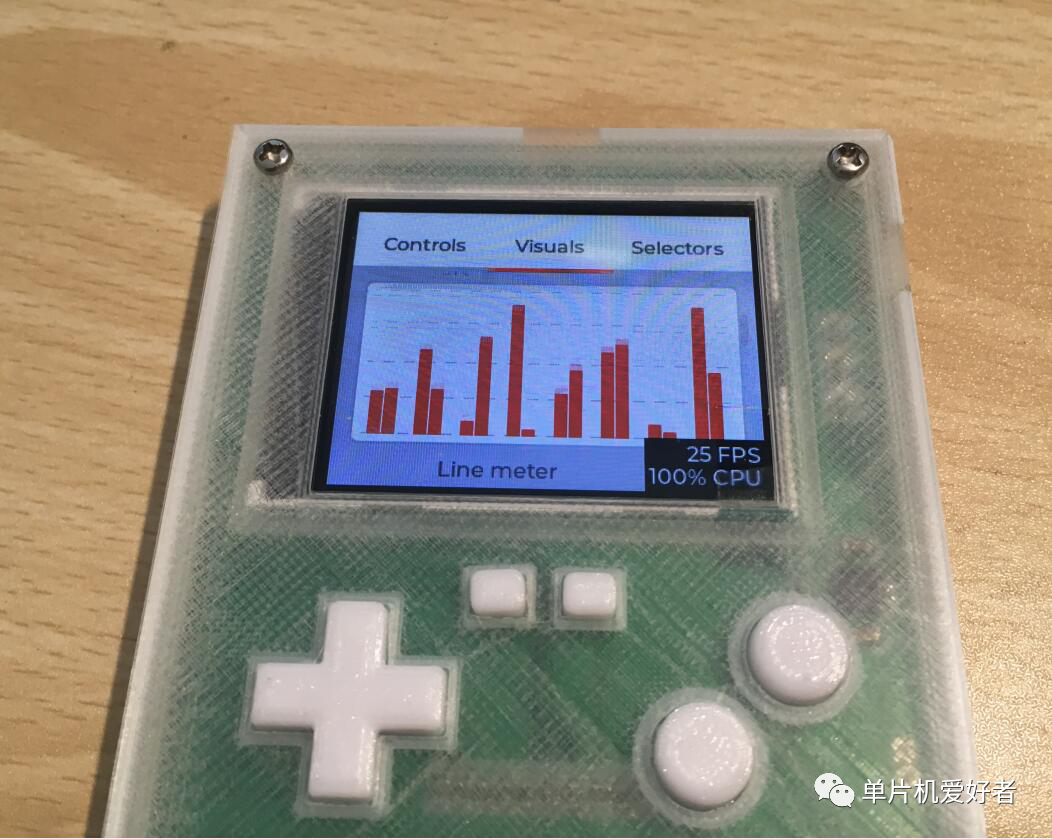

作为ESP32开发板运行例程（LittleVGL）
▌如何制作?
准备材料
以下商品需要在第三方平台购买
屏幕：以下两个均可，注意，选择9341版本的
（已验证）2.4寸tft液晶屏显示屏ILI9341SPI串口屏
（未验证，需要检查PCB封装，可能需要修改PCB）中景园2.4寸液晶屏320x240 TFT LCD SPI串口TFT彩色液晶屏9341
M3*12螺丝x4
其他元件按照BOM表格在立创商城购买即可，其中电池链接：锂电池 700mA
准备外壳

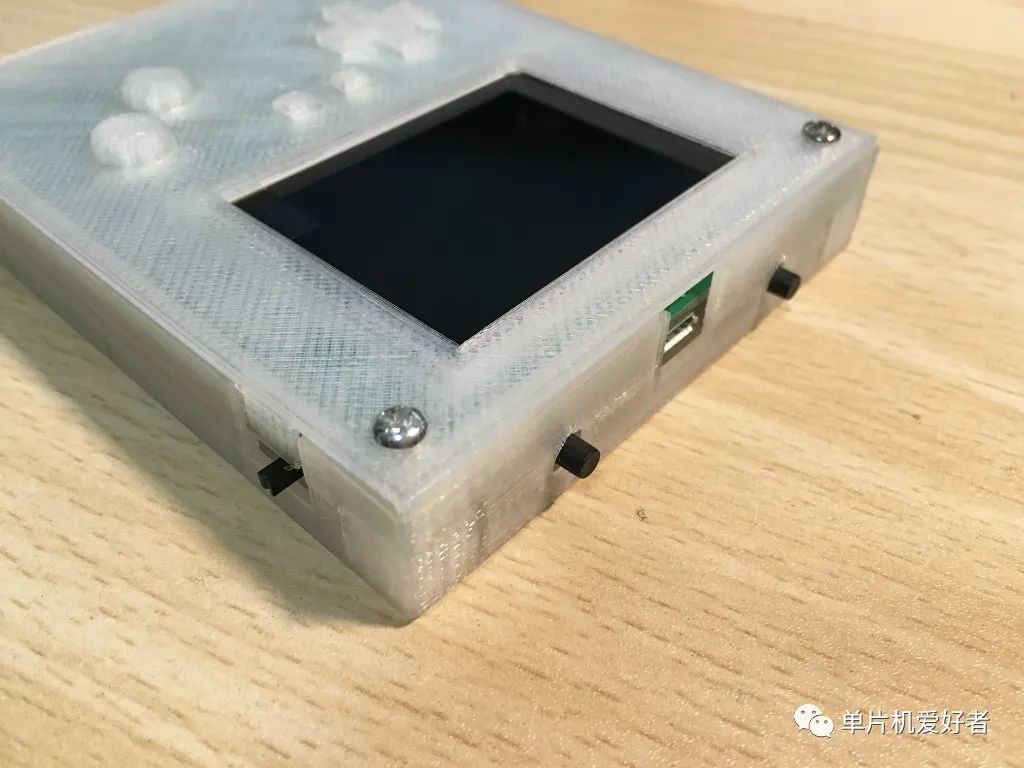

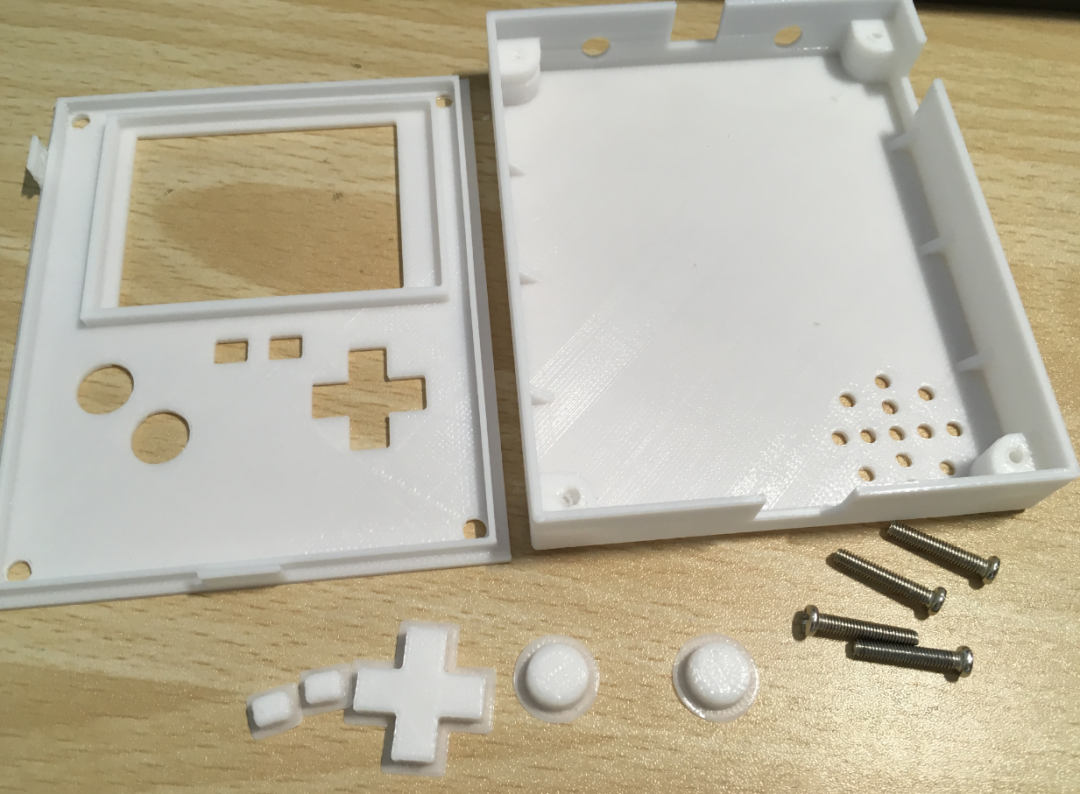

使用第三方3D打印服务或自行打印外壳，外壳的模型文件在附件中。

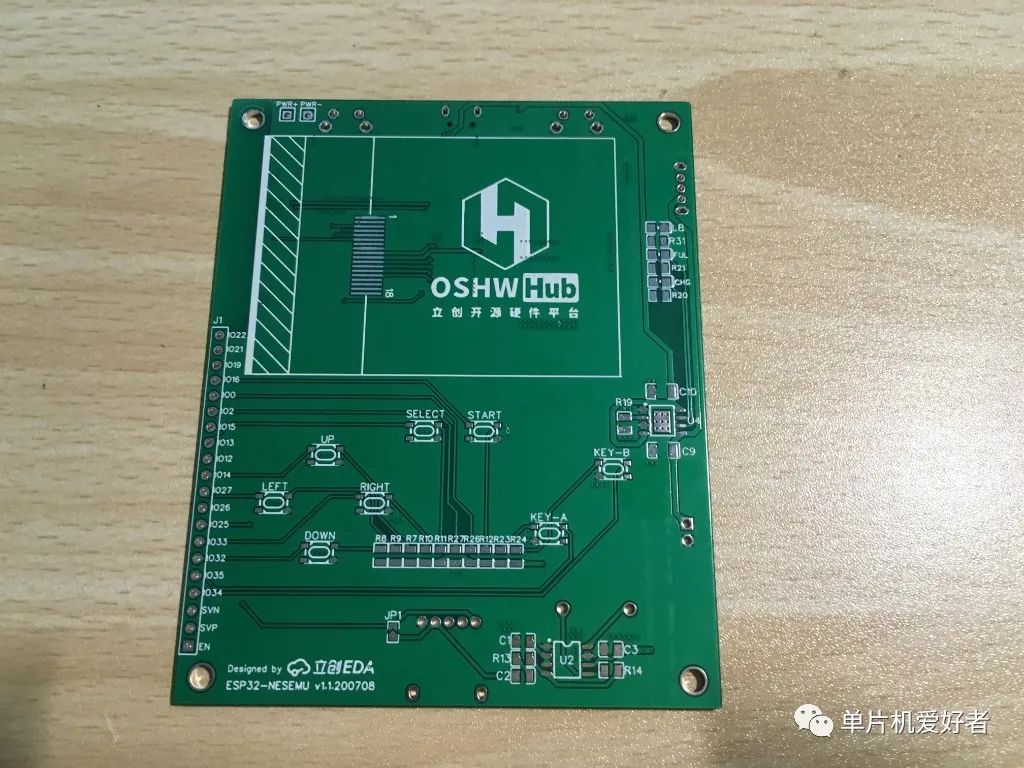

打样PCB
开始制作

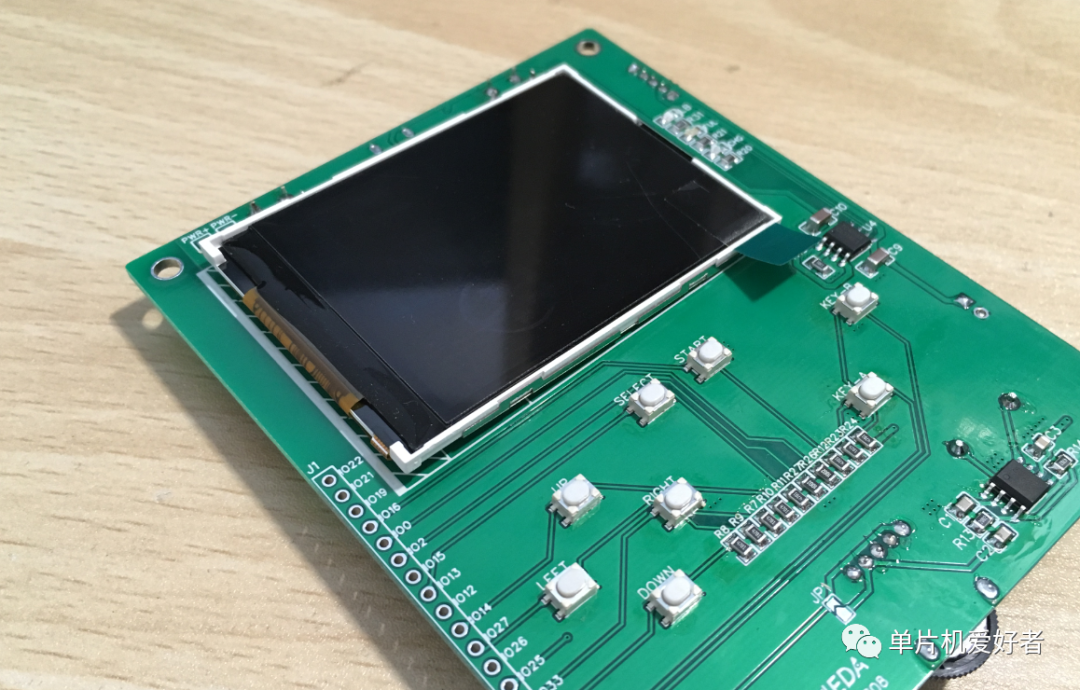

1，焊接PCB正面元件（不要焊接屏幕）

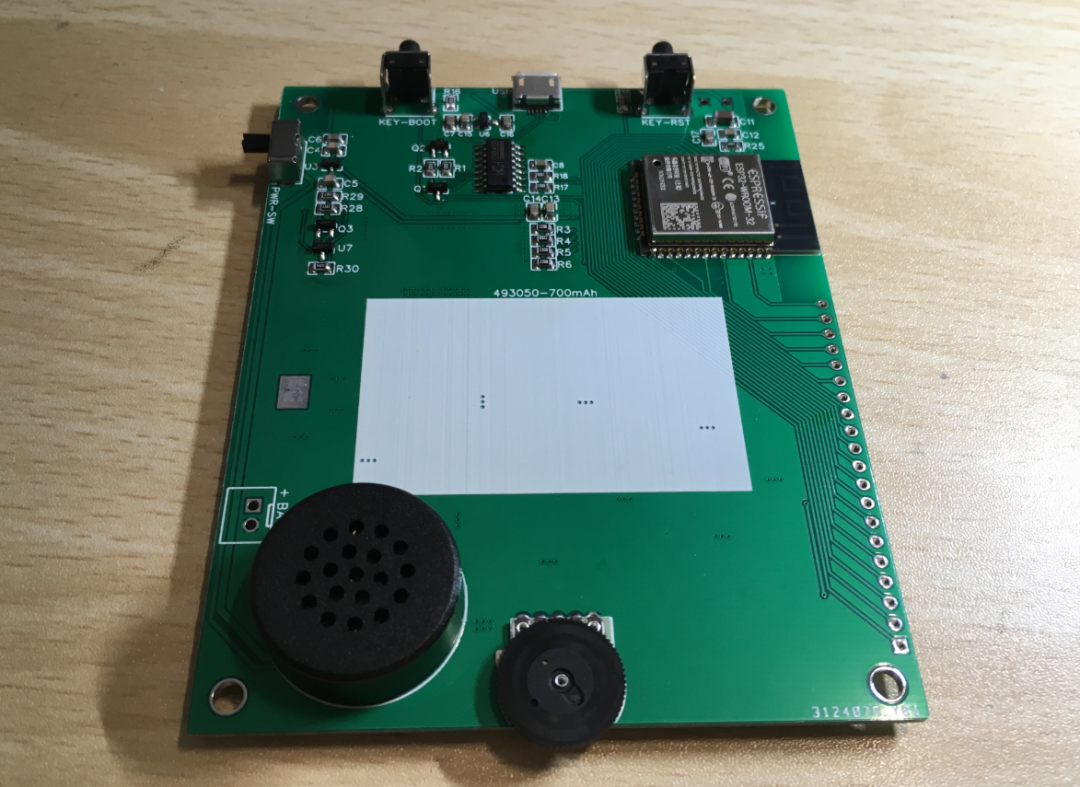

2，焊接PCB反面元件（不要焊接电池）

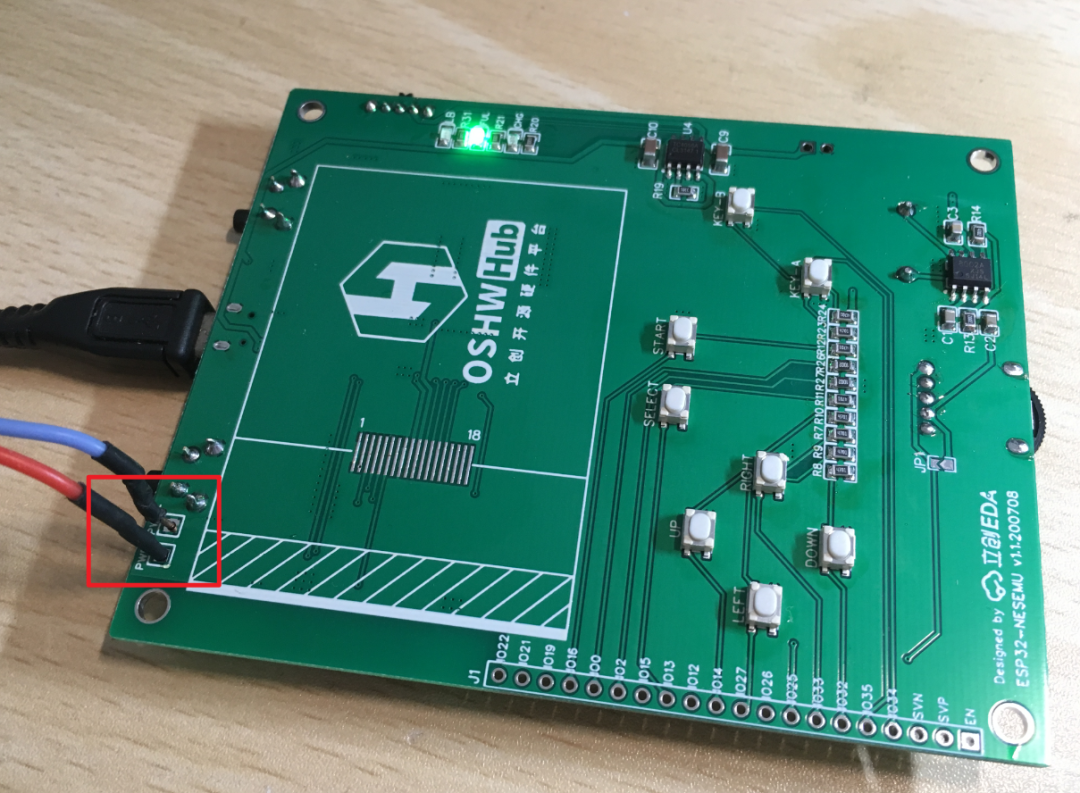

3，通过红框位置为PCB供电，供电电压为3.3V，同时通过USB将PCB连接至电脑

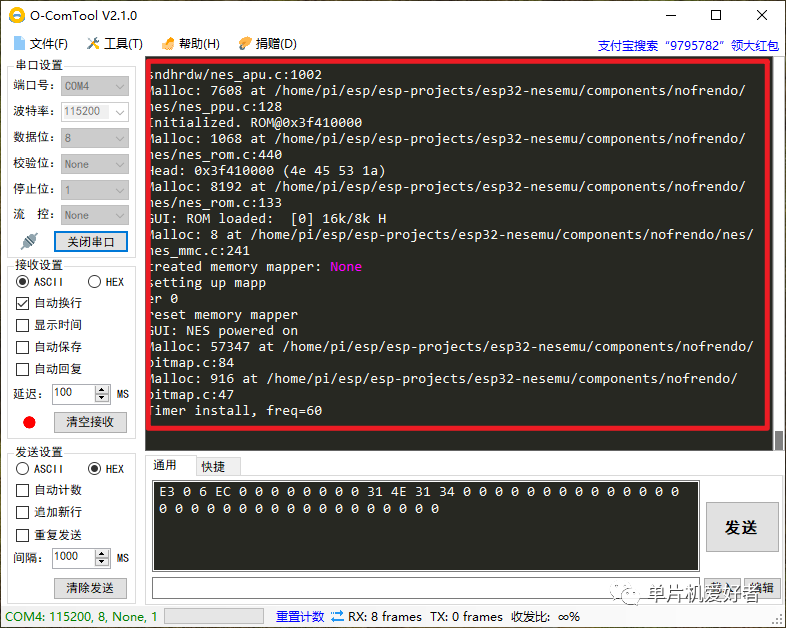

4，在电脑上通过串口助手软件查看ESP32是否正常输出启动Log，如果没有，请重新检查元器件焊接是否有误（不用关心Log内容，只要正常输出log了即可）

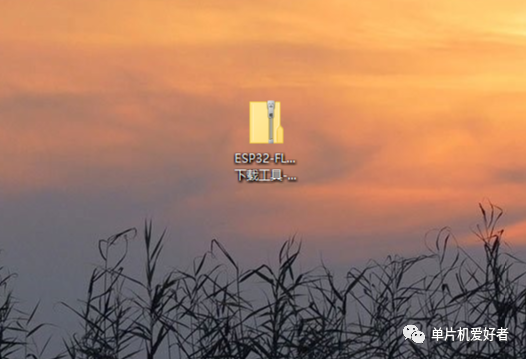

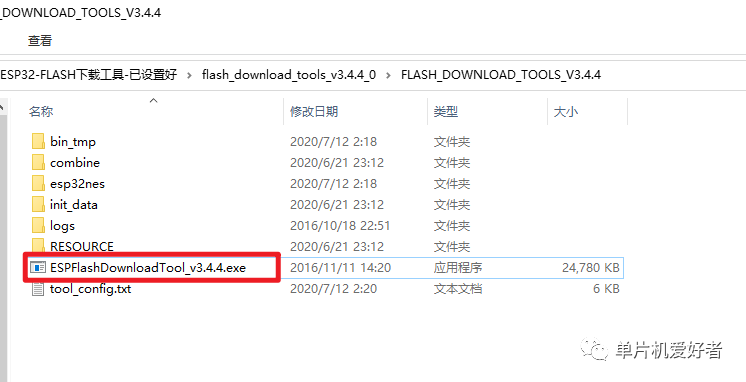

5，关闭串口助手，下载附件中的“ESP32-FLASH下载工具-已设置好.zip”
6,运行工具

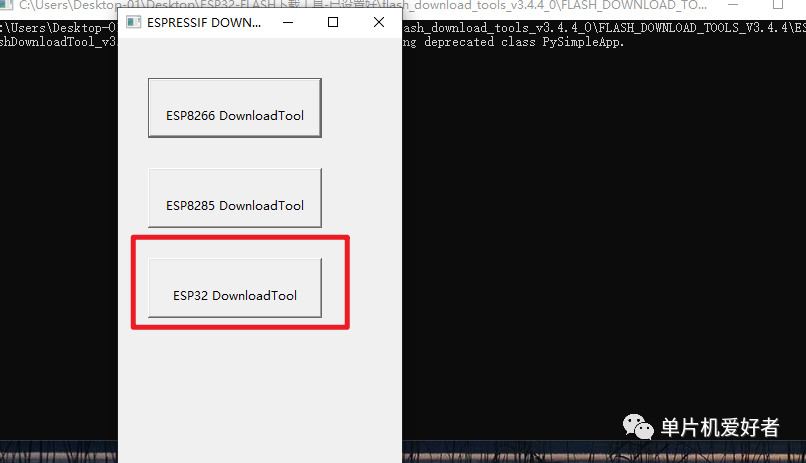

7,选择ESP32 Download Tool

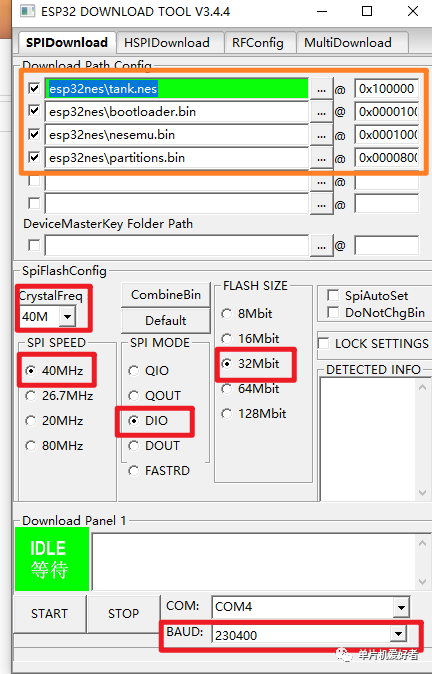

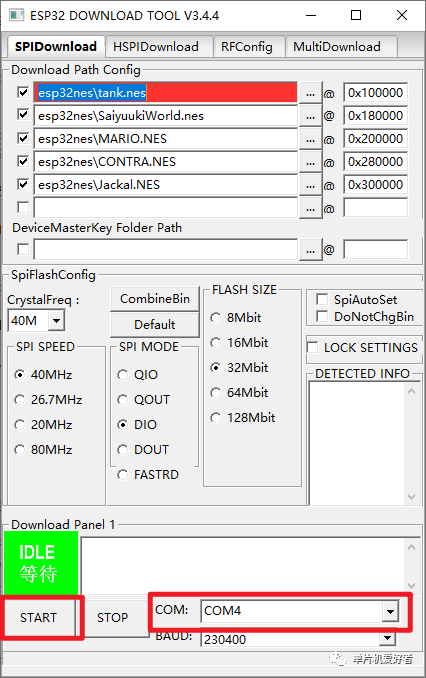

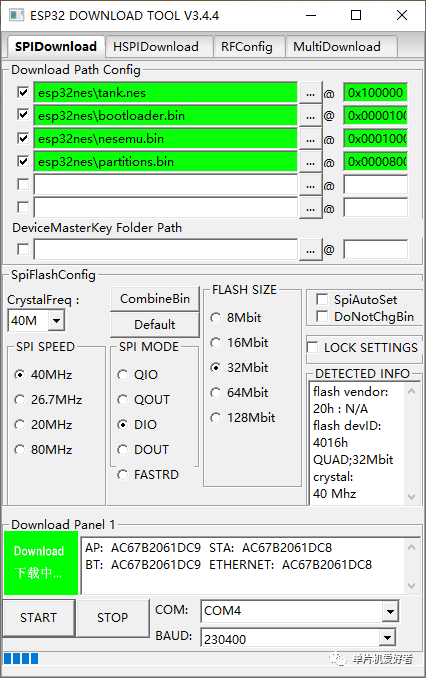

8，检查关键设置是否与如下图片中一致（下载的工具是已经设置好的，正常情况下不需要做任何变动）

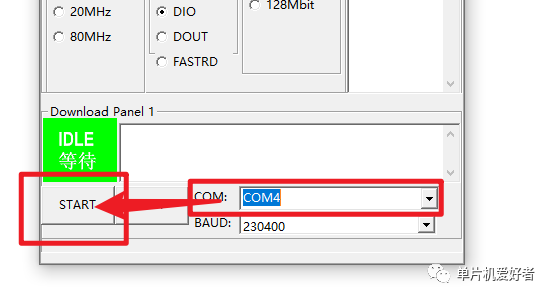

9，选择正确的COM口，点击Start开始下载
10，正常情况下下载应该会自动开始，进度条会开始走动，如图：
11，如果下载长时间未自动开始，按住“下载”键不丢后按一下“复位”，然后再次点击下载工具上的“START”
12，如果按照第11步操作后，依然报错，则可能是元件损坏或焊接不良，请重新检查焊接。
13，等待程序正常下载完毕后，断开USB连接和供电，下图为下载正常结束
14，焊接屏幕，但是先不要固定屏幕。

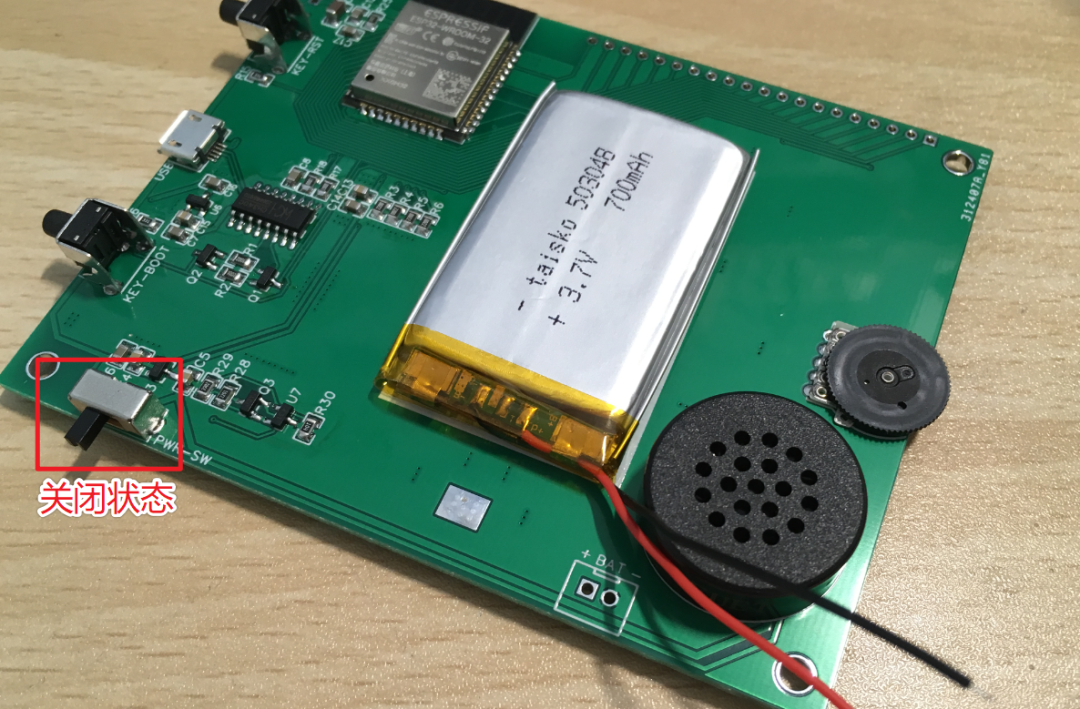

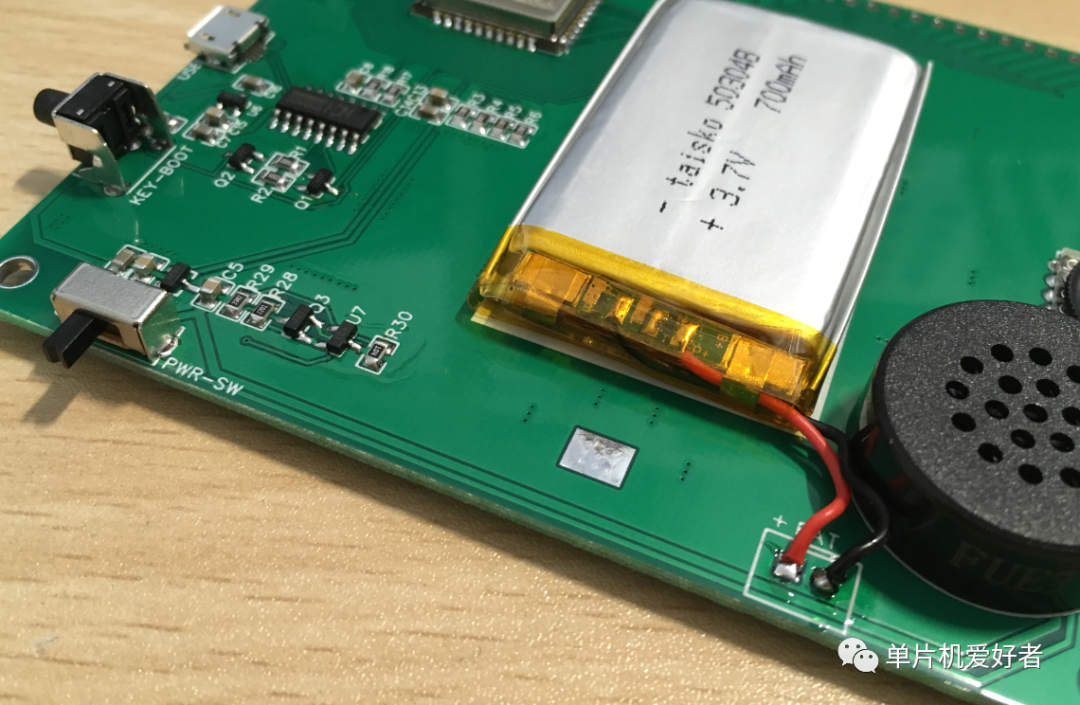

15，确保电源开关处于关闭状态（拨动杆在上方为关闭），然后焊接电池

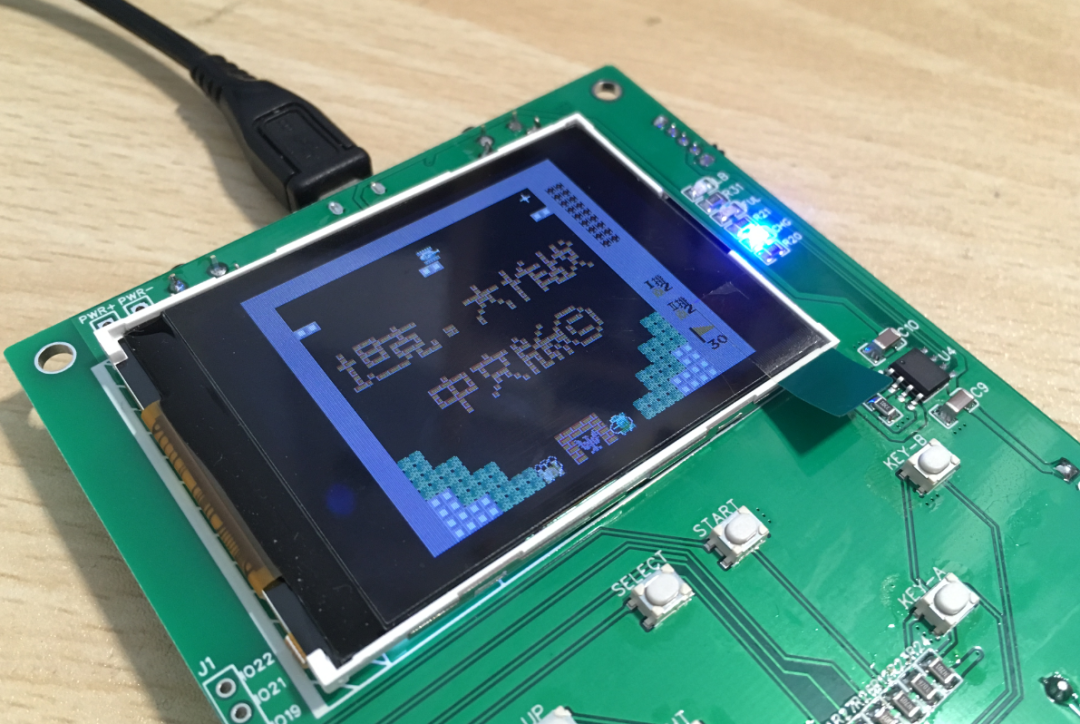

16，打开电源开关，如果无异常，应该会出现“TANK”的游戏画面。如果白屏或者屏幕不亮。请在断开电池后从第一步开始重新检查焊接、下载是否有误。

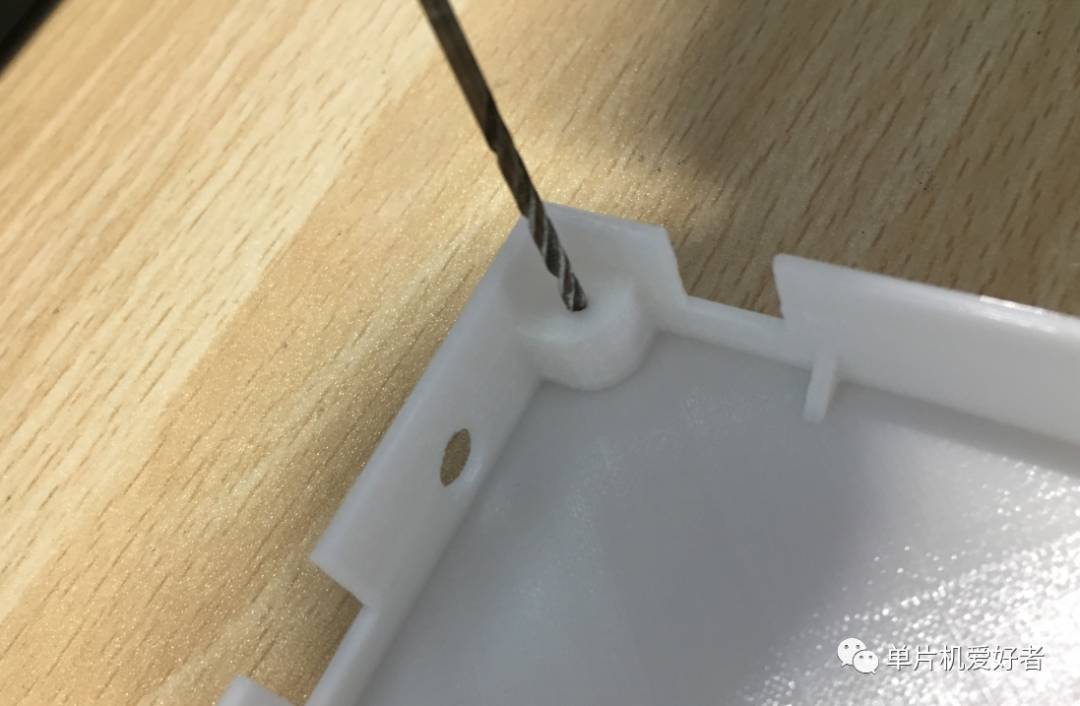

17，使用直径2.5mm钻头扩展螺丝孔，如果没有相关工具，也可以使用自攻螺丝
18，撕去液晶屏保护膜（按照自己的习惯来，不想撕可以不撕）。使用液晶屏自带的双面胶或者自行打胶固定屏幕（千万不要固定歪了！），将PCB放入底壳，放置好按键，盖上顶壳，拧好螺丝。
19，大功告成，开始玩耍~
▌下载新游戏

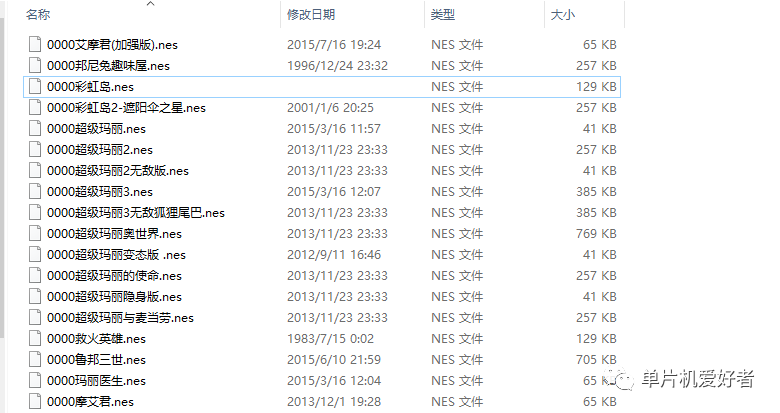

1.准备好游戏的ROM文件（*.nes）

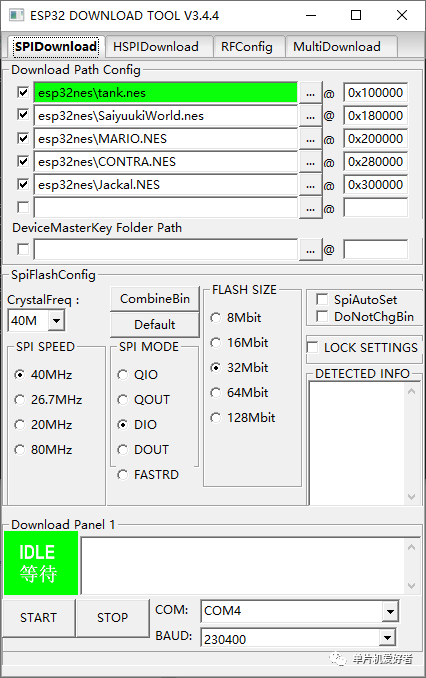

2.运行附件中的“ESP32-Flash下载工具-下载多个游戏”

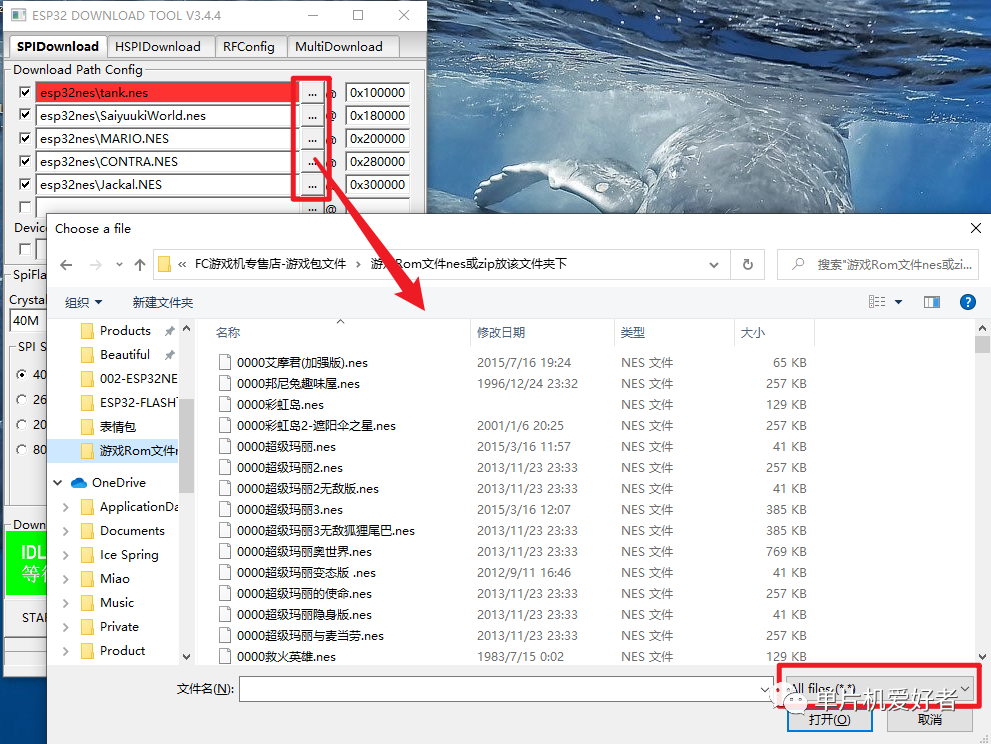

3.点击红框中按钮，在弹出的文件选择对话框中选择文件类型为“所有文件”，然后选择你要下载的游戏ROM文件
4.打开游戏机电源（重要！！！），将游戏机通过USB连接至电脑，然后选择正确的COM口，点击START开始下载
5.下载完成后，按一下游戏机的“复位”键，默认运行第一个游戏。
6.按住方向键不丢，然后打开电源（开机状态下为按复位键），会自动根据按下的方向键启动不同的游戏。对照如下
| 游戏序号 | 方向键 |
1 | 默认（不按任何按键） |
2 | 方向键-上 |
3 | 方向键-下 |
4 | 方向键-左 |
5 | 方向键-右 |
