audio应用-外接akm7755

简介
akm 7755 是一款日本产的高性价比的codec，内部集成dsp 可以完成3A 算法，ANR （降噪）AGC（自动增益） AEC（回声消除），应用范围广。

从内部框图中可以看到，他支持单端和差分的mic 输入，最多可以支持两路mic ,一路line_in输入。三路line_out输出，同时支持数字接口的i2s 的输入输出。另外一个很优秀的特点是内部集成了PLL，支持ｓｌａｖｅ 模式下通过输入时钟 bitclk 或 lrclk做PLL输入倍频做采样频率，可以节省一个晶振或一路主时钟的IO口。
主控硬件连接

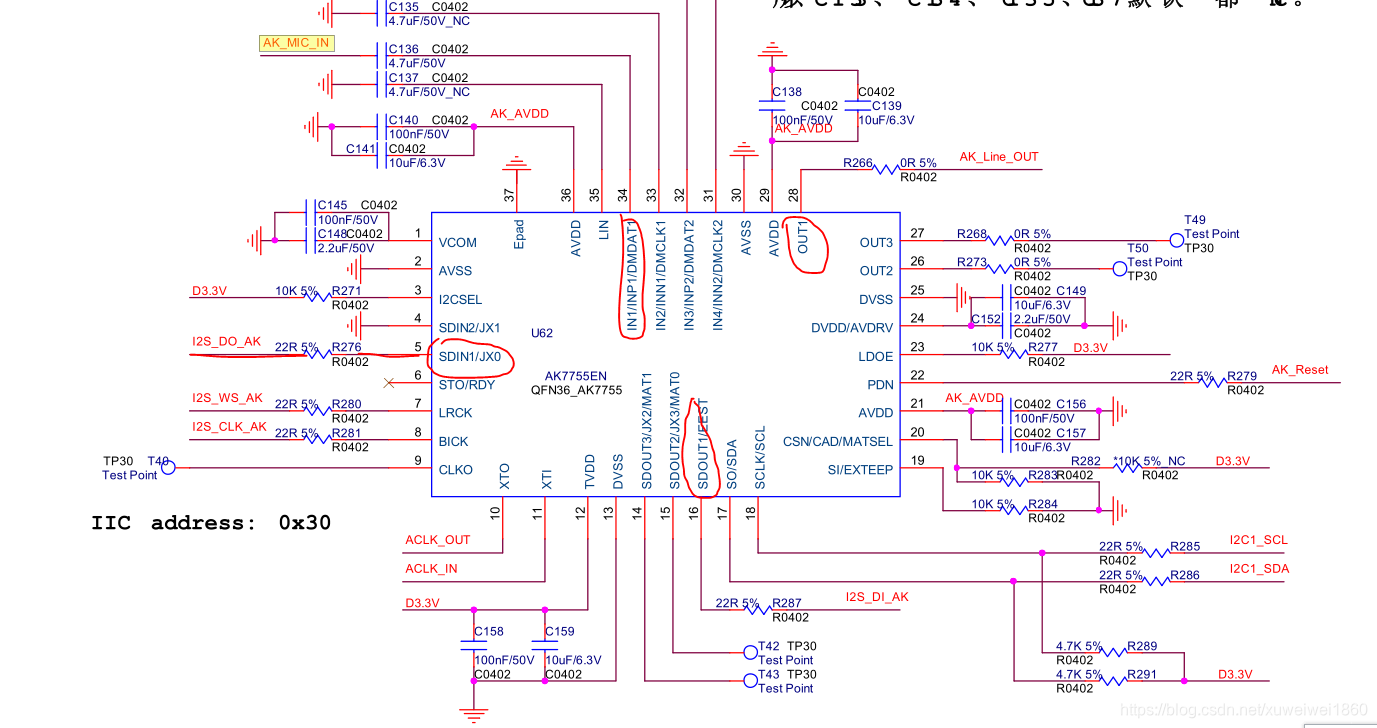

硬件原理图：

可以看到，模拟输入通过IN1 ，数字输人SDIN1，模拟输出DOUT1 ，数字输出SDOUT1。

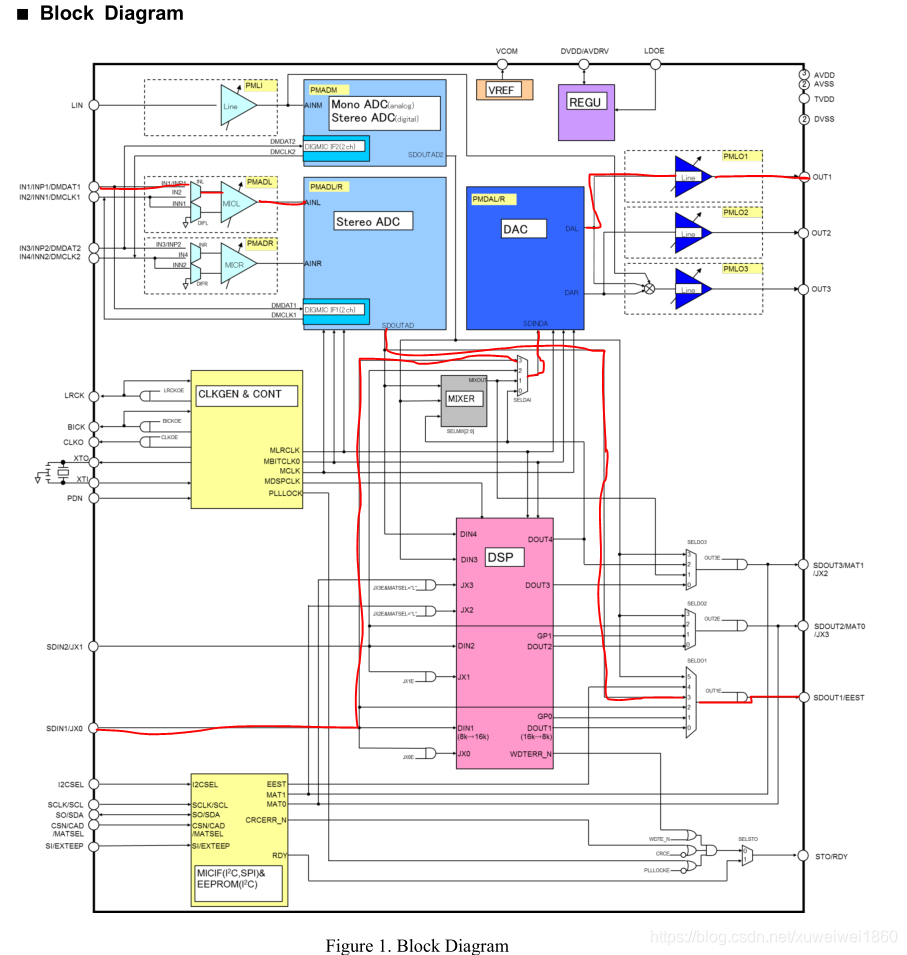

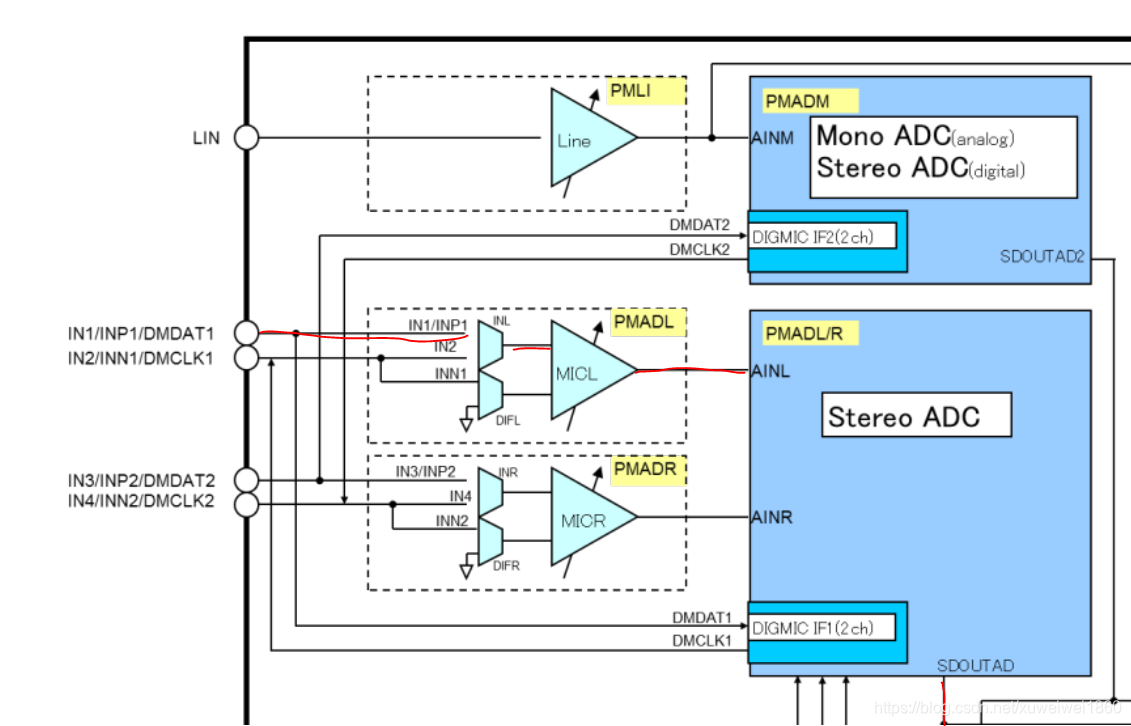

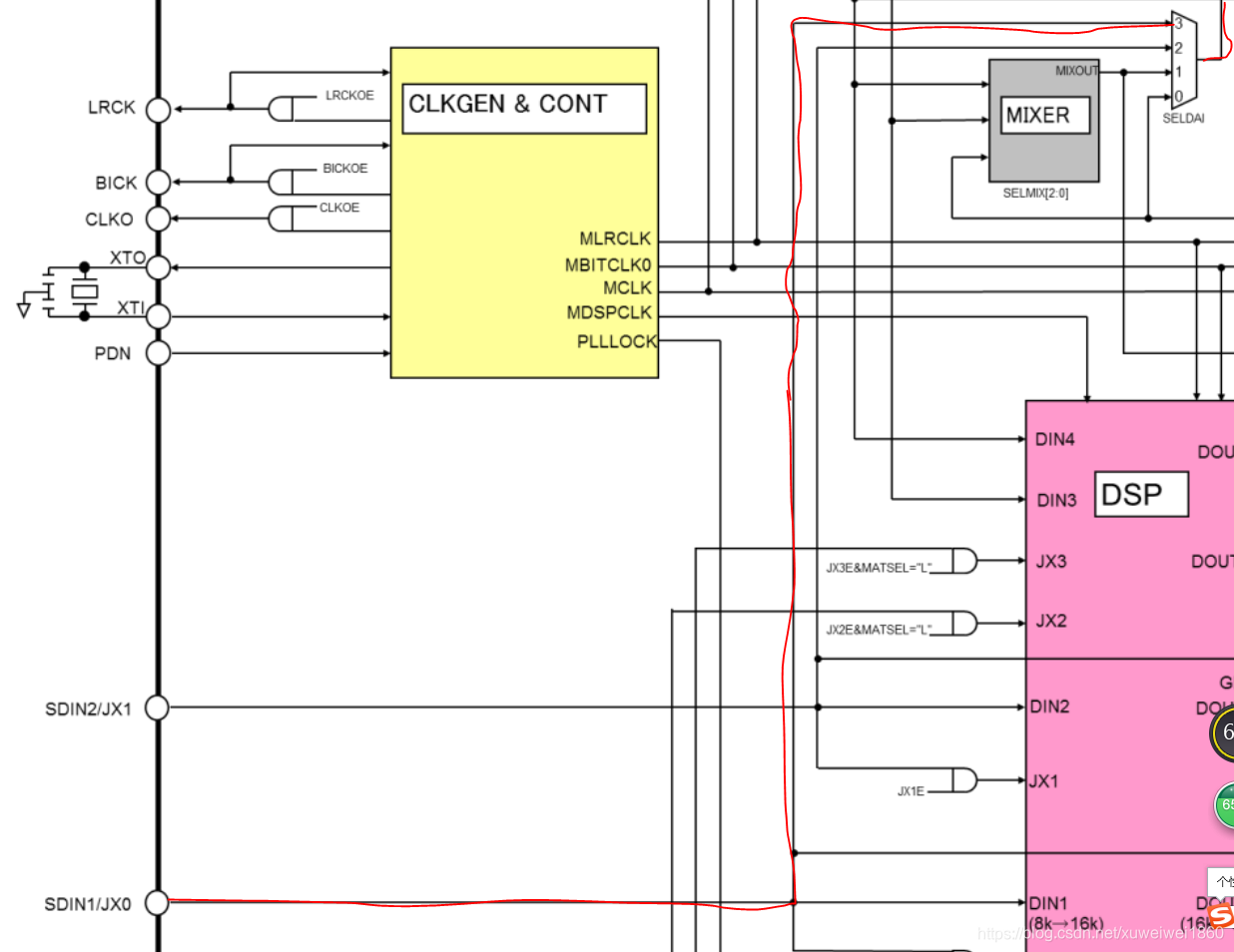

ak7755内部数据通路
我只想做简单的通路验证，不做复杂的dsp 应用。所以只是能他的AD和DA 验证我的soc 可以适配他的格式就行，剩下的事就交给他们的FAE去处理。
以下就是我选的一条通路：

７７５５输入输出通路配置

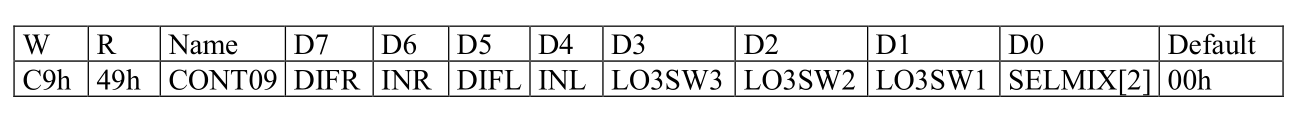

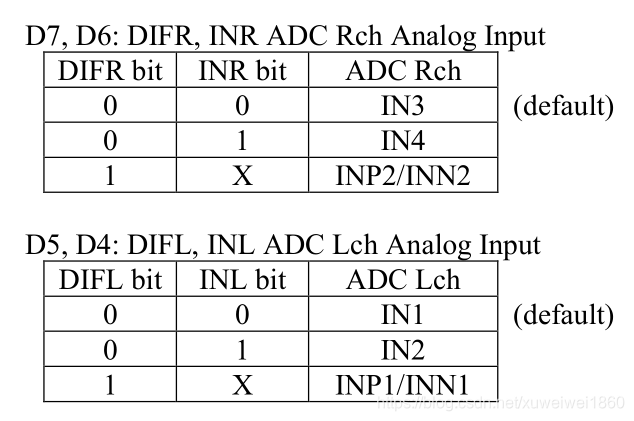

ｍｉｃ输入端选择的寄存器配置：
模拟输入通过IN1 ，，模拟输出DOUT1 ，数字输出SDOUT1。

寄存器：


这个地方要选IN１

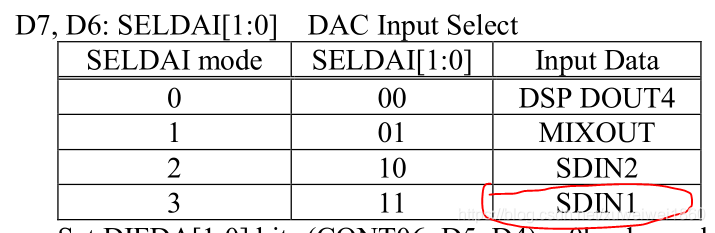

数字输入选择
数字输人SDIN1

寄存器：

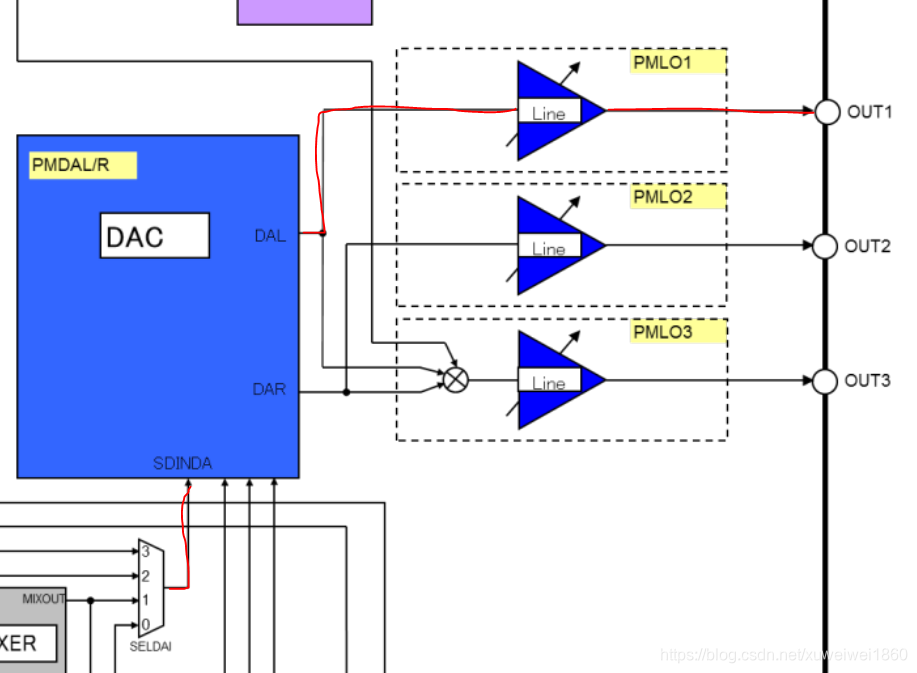

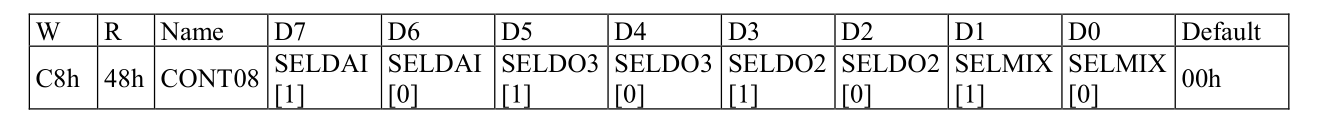

模拟输出：

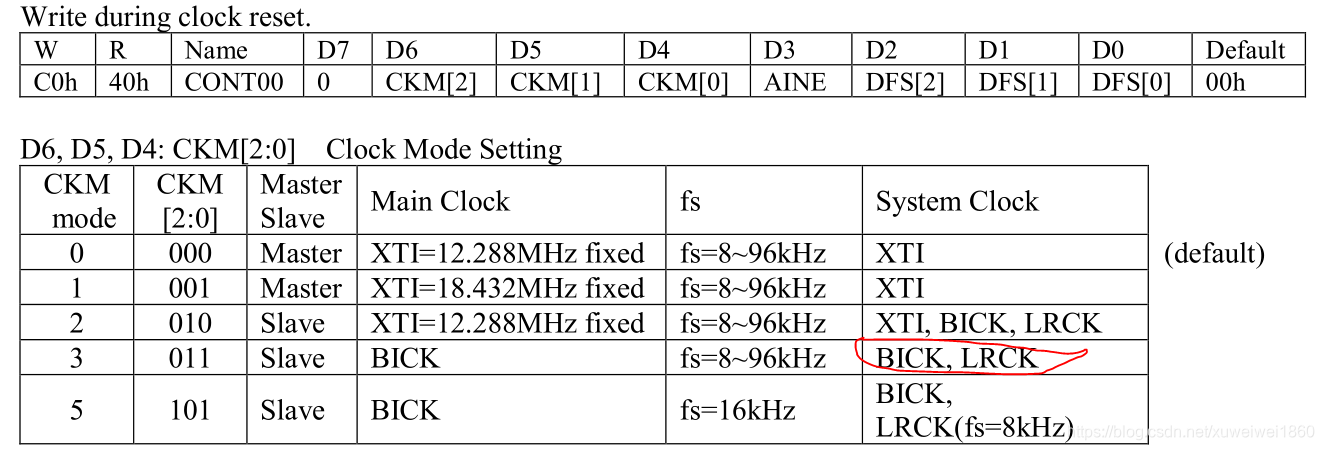

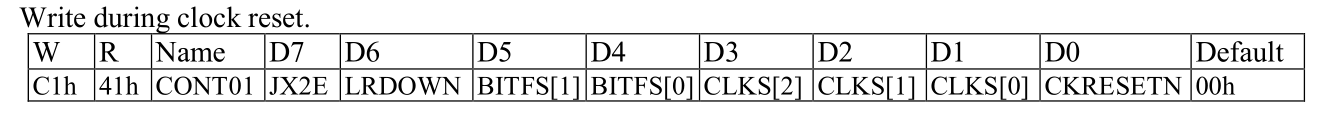

采样频率配置

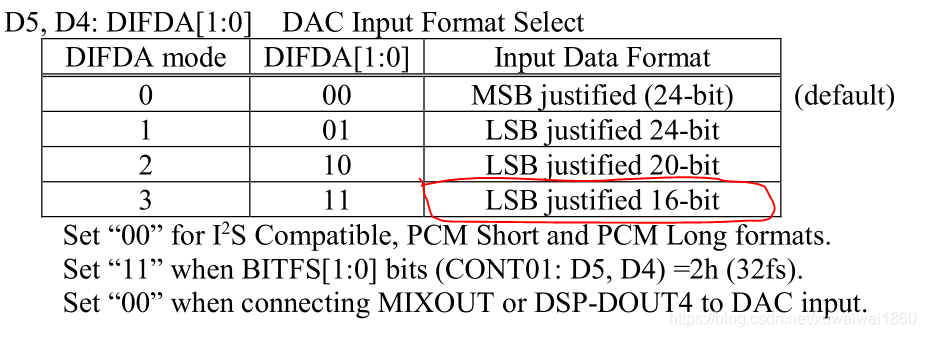

数据格式选择

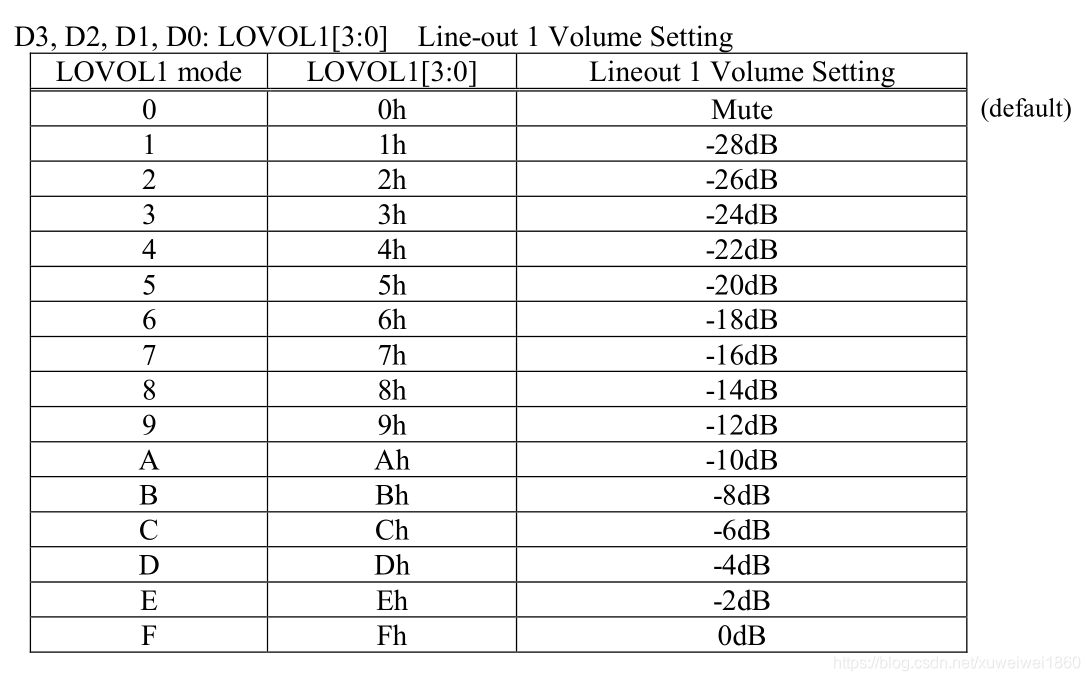

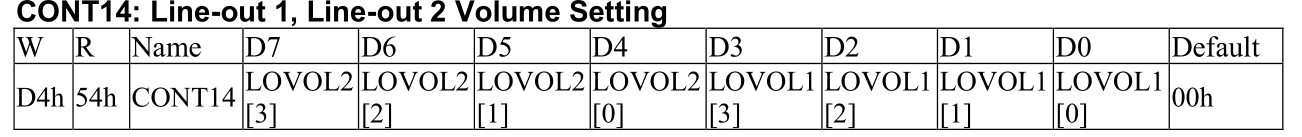

音量设置

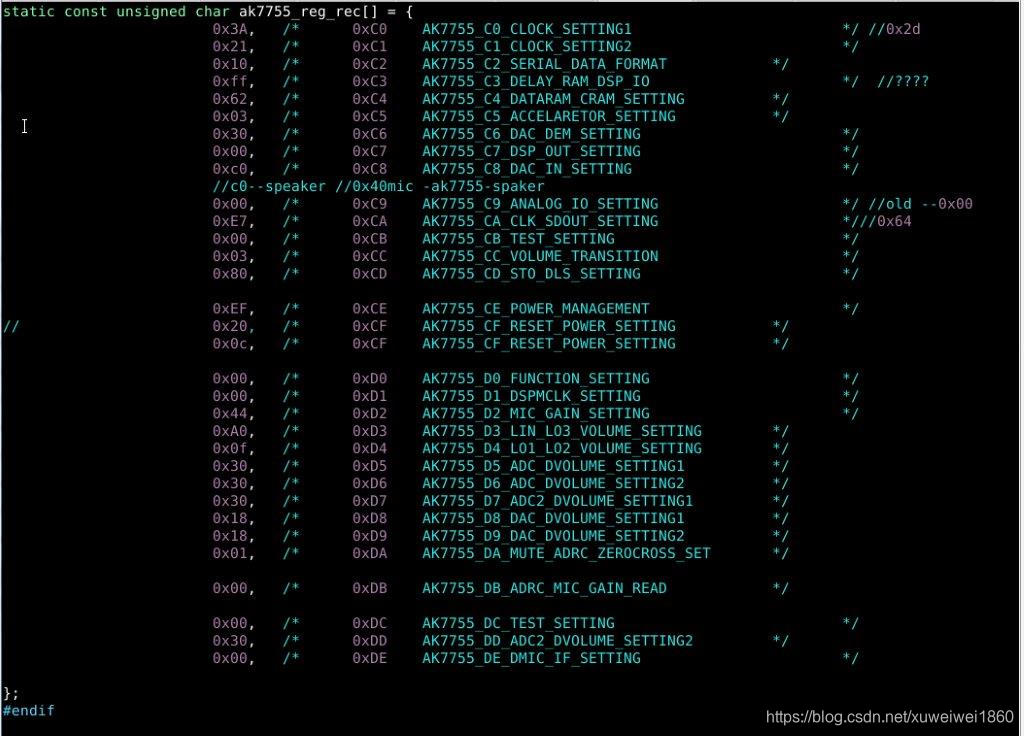

最终的寄存器设置：

按照顺序配置下去就可以了。
