基于SpringCloud+微信小程序的校园交易平台-计算机毕业设计源码35799

本文介绍了基于SpringCloud和微信小程序的校园交易平台的设计与实现。该系统采用微服务架构，以SpringCloud为核心框架，实现前后端分离的开发模式，提高了系统的可维护性和可扩展性。通过集成微信小程序，用户可以在手机端进行商品浏览、交易等操作，为校园生活提供了便捷的解决方案。微信小程序的校园交易平台包括系统首页、购物车、校园资讯、我的、交易中心、网站公告等功能操作。同时，系统还提供了多种安全措施，如用户身份验证、数据加密等，确保了交易过程的安全性。

在校园内，该交易平台已经成为许多学生日常交易的首选，有效促进了校园内的物资流通，同时，系统也为商家提供了一个展示和销售商品的渠道，提高了商家的收益。所以，基于SpringCloud+微信小程序的校园交易平台为校园生活带来了极大的便利和效益，为校园内的交易活动提供了全新的解决方案。

因此，基于SpringCloud+微信小程序的校园交易平台为校园生活带来了诸多好处，不仅提供了便捷的交易体验，还促进了校园内的物资流通和商家的收益增长。随着技术的不断发展和用户需求的不断变化，该平台将继续优化升级，为校园生活注入更多的活力和创新。

关键词：微信小程序的校园交易平台；SpringCloud框架；MySQL数据库；

Abstract

This paper introduces the design and implementation of the campus trading platform based on SpringCloud and WeChat applet. The system adopts micro-service architecture and SpringCloud as the core framework to realize the development mode of front and rear end separation, which improves the maintainability and scalability of the system. Through the integration of wechat small program, users can browse goods, trade and other operations on the mobile terminal, providing a convenient solution for campus life. The campus trading platform of WeChat small program includes the system home page, shopping cart, campus information, mine, trading center, website announcement and other functions. At the same time, the system also provides a variety of security measures, such as user authentication, data encryption, etc., to ensure the security of the transaction process.

On campus, the trading platform has become the first choice of many students for daily transactions, effectively promoting the circulation of materials on campus. At the same time, the system also provides a channel for merchants to display and sell goods, and improves the income of merchants.

Therefore, the campus trading platform based on SpringCloud + WeChat small program has brought great convenience and benefits to the campus life, and provided a new solution for the trading activities on the campus.Therefore, the campus trading platform based on SpringCloud + WeChat small program has brought many benefits to campus life, not only providing convenient transaction experience, but also promoting the circulation of materials on campus and the revenue growth of businesses. With the continuous development of technology and the changing user needs, the platform will continue to be optimized and upgraded to inject more vitality and innovation into campus life.

Key words: wechat small program campus trading platform; Campus trading platform; SpringCloud framework; MySQL database;

1 绪论

1.1研究背景

随着信息技术的快速发展和智能手机的普及，移动互联网已经渗透到我们生活的方方面面。特别是在校园环境中，学生们对于便捷、高效、安全的交易需求日益增长。传统的校园交易方式，如二手市场、跳蚤市场等，虽然在一定程度上满足了学生的交易需求，但也存在着信息更新慢、交易效率低、交易安全难以保障等问题。因此，基于微信小程序的校园交易平台应运而生，成为了解决这些问题的有效途径。

微信小程序作为一种新兴的移动互联网应用形态，具有无需下载安装、即点即用、轻量级等特点，非常符合校园用户的需求。通过微信小程序，用户可以快速找到校园内的交易信息，实现快速匹配和交易。同时，微信小程序还提供了丰富的API接口和强大的社交功能，可以实现交易双方的实名认证、信用评价、交易担保等功能，有效保障交易的安全性和公平性。基于微信小程序的校园交易平台的研究背景主要包括移动互联网的普及、校园交易需求的增长、微信小程序的兴起以及交易安全和效率的需求。通过研究和开发基于微信小程序的校园交易平台，可以为校园用户提供更加便捷、高效、安全的交易服务，推动校园经济的健康发展。

1.2国内外研究现状

微信小程序的校园交易平台作为一种新兴的电子商务模式，在国内外都受到了广泛的关注和研究。

在国内方面，随着移动互联网的普及和智能手机的广泛应用，微信小程序在校园交易领域的应用逐渐得到了推广。许多学者和业界人士对微信小程序的校园交易平台进行了深入的研究，探讨了其商业模式、用户行为、交易安全等方面的问题。例如，一些研究者通过对校园内的小微商家进行调查，分析了他们使用微信小程序进行交易的原因和效果，提出了针对性的建议和措施。同时，也有一些学者从用户的角度出发，对微信小程序的校园交易平台的用户体验、使用意愿等方面进行了深入研究，为平台的优化和改进提供了有益的参考。

在国际方面，微信小程序的校园交易平台也引起了一些学者的关注。虽然微信小程序是中国特有的应用，但其在校园交易领域的成功实践对于全球范围内的校园电商发展也具有一定的借鉴意义。一些国际学者开始关注微信小程序在校园交易中的应用，并对其进行了比较研究，探讨了不同国家和地区在校园电商发展方面的异同点和经验教训。

综上所述，微信小程序的校园交易平台在国内外都受到了广泛的关注和研究。未来，随着技术的不断发展和市场的不断扩大，相信微信小程序在校园交易领域的应用将会更加广泛和深入，为校园生活带来更多的便利和乐趣。同时，也需要更多的学者和业界人士共同努力，不断探索和创新，推动校园电商的健康发展。

1.3 Mysql数据库

Mysql Database，通常简称为Mysql，是一款关系型数据库的管理系统。Mysql数据库系统是目前最流行的关系型数据库管理系统之一，其系统具有良好的可移植性，功能强大且使用十分方便。Mysql支持很多系统和硬件，包括HP-UX，Linux，MicrosoftWindows，SunSolaris，AppleMac等。

Mysql系统的特点：

（1）Mysql的多线索服务器的体系结构使其只利用很少的资源就能够支持多用户的、大数据的高性能事务处理；

（2）Mysql支持大量的多媒体数据，例如声音、动画、二进制图形和多维数据结构等；

（3）Mysql提供了安全保密管理系统，具有良好的安全性、一致性和完整性；

（4）具有新的分布式数据库能力和分布处理的能力；

（5）提供了一些高级语言的接口软件，可以帮助快速开发基于客户端的应用程序，具有良好的移植性、可连结性和可兼容性。

Mysql数据库逻辑结构包含表空间(tablespace)、段(segment)、范围(extend)、数据块(datablock)、和模式对象(schemaobject) 。每一个数据库都可以逻辑划分为一个或多个表空间，每一个表空间都是由一个或多个数据文件来组成。Mysql数据库分为系统表空间和非系统表空间，每一个Mysql数据库都包含一个称作SYSTEM的系统表空间。

1.4 SpringCloud介绍

Spring Cloud 是一套基于 Spring Boot 的微服务架构开发工具。它为开发者提供了一套完整的解决方案，包括服务发现、配置管理、熔断器、负载均衡、API网关等微服务架构中常见的功能。Spring Cloud 的目标是简化微服务的开发和部署，使开发者能够更加专注于业务逻辑的实现，而不需要花费过多精力在基础设施的搭建上。通过使用 Spring Cloud，开发者可以更加便捷地构建微服务架构的应用，提高系统的可扩展性、可用性和可维护性。同时，Spring Cloud 也提供了丰富的插件和扩展点，方便开发者根据实际需求进行定制和扩展。

1.5论文结构与章节安排

论文将分层次经行编排，除去论文摘要致谢文献参考部分，正文部分还会对网站需求做出分析，以及阐述大体的设计和实现的功能，最后罗列部分调测记录，论文主要架构如下：

第一章：引言。第一章主要介绍了课题研究的背景，系统开发的现状和本文的国内外发展情况与主要工作。

第二章：系统需求分析。第二章主要从系统的用户、功能等方面进行需求分析。

第三章：系统设计。第三章主要对系统框架、系统功能模块、数据库进行功能设计。

第四章：系统实现。第四章主要介绍了系统框架搭建、系统界面的实现。

第五章：系统测试。第五章主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2微信小程序的校园交易平台分析

系统分析是开发一个项目的先决条件，通过系统分析可以很好的了解系统的主体用户的基本需求情况，同时这也是项目的开发的原因。进而对系统开发进行可行性分析，通常包括技术可行性、经济可行性等，可行性分析同时也是从项目整体角度进行的分析。然后就是对项目的具体需求进行分析，分析的手段一般都是通过用户的用例图来实现。下面是详细的介绍。

2.1 可行性分析

（1）经济可行性：

在项目上使用的工具大部分都是是当下流行开源免费的，所以在开发前期，开发时用于项目的经费将会大大降低，不会让开发该软件在项目启动期受到经费的影响，所以经济上还是可行的。尽量用最少的花费去满足用户的需求。省下经费用于人工费，以及设备费用。将在无纸化，高效率的道路上越走越远。

所以经济可行性没有问题。

（2）操作可行性：

此次项目设计参考了几个该模式下网站的开发案例，对他们的操作界面分析，将众多案例结合在一起，突出以人为本简化操作，所以具有基本计算机知识的人都会操作本项目。

因此操作可行性也没有问题。

（3）技术可行性：

通过采用云开发技术、SpringCloud+微信小程序的校园交易平台开发出一款功能强大、操作简便的基于SpringCloud+微信小程序的校园交易平台的设计与实现，同时还建立了一个完善、安全、可靠的后台数据库，以确保其运行的稳定性和可靠性。

综上所述技术可行性也没有问题。

（4）法律可行性：

从开发者角度来看，SpringCloud和MySQL是网上开源且免费的，在知识产权方面不会产生任何法律纠纷。

从用户使用角度来看，只要不再系统上贩卖违禁品，对系统做出条约协议，杜绝非法支付即可。

综上所述法律可行性也没有问题。

2.2系统流程分析

2.2.1 数据流程

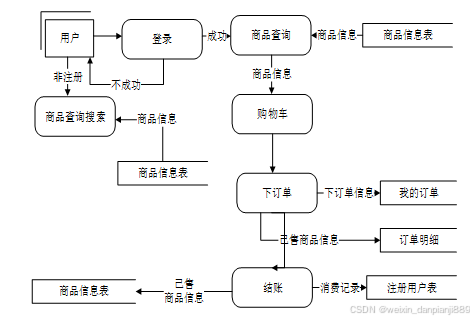

微信小程序的校园交易平台主要的目的就是实现对商品的在线选购，图2-1就是系统的数据流图。

图2-1商品购买操作展开图

2.2.2 业务流程

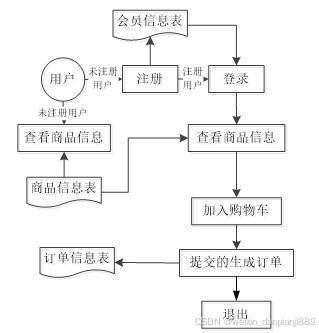

分析完系统的数据流，接下来我们来看系统的业务流程，图2-2就是业务流程图：

图2-2业务流程图

2.3 系统功能分析

2.3.1 功能性分析

按照微信小程序的校园交易平台的角色，我划分为了注册用户管理模块和管理员管理模块这两大部分。

注册用户模块：

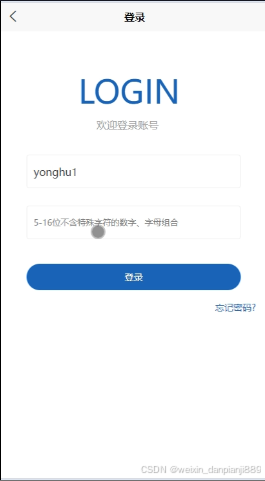

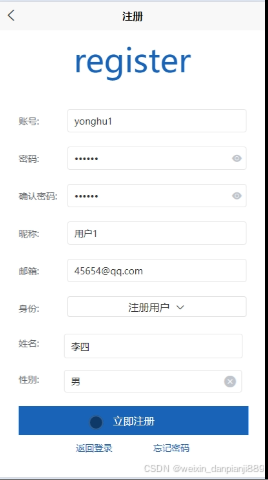

（1）用户注册登录：用户注册为注册用户并登录微信小程序的校园交易平台；用户对个人信息的增删改查，比如个人资料，密码修改。

（2）购物车：用户可以在首页进行商品信息的浏览，通过发现喜欢的商品后可以加入购物车进行购买,。

（3）网站公告：用户可以在首页进行浏览网站内容。

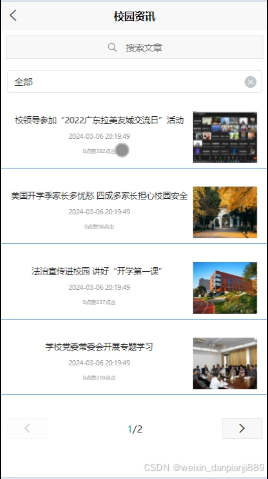

（4）校园资讯：用户可以在校园资讯页面里了解所有的校园信息。

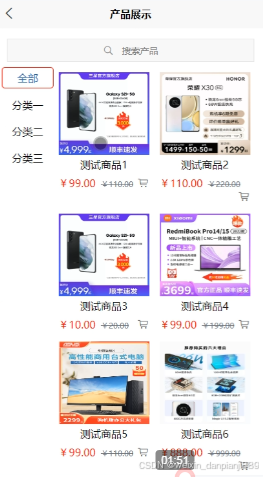

（5）交易中心：用户在交易中心页面可以查看所有的商品并进行相关的购买操作。

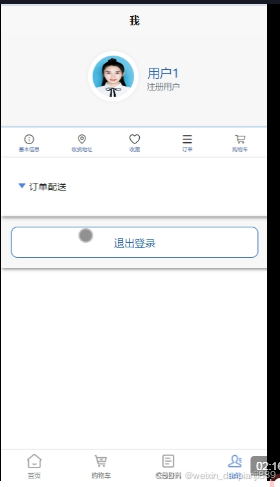

（6）我的：点击“我的”按钮的时候就会显示出自己的基本信息、收货地址、收藏、订单、购物车等功能操作。

管理员模块：

（1）后台首页：管理员可以对所有的系统信息进行增删改查，并可以查询商品销售金额统计图、商品销售数量统计图。

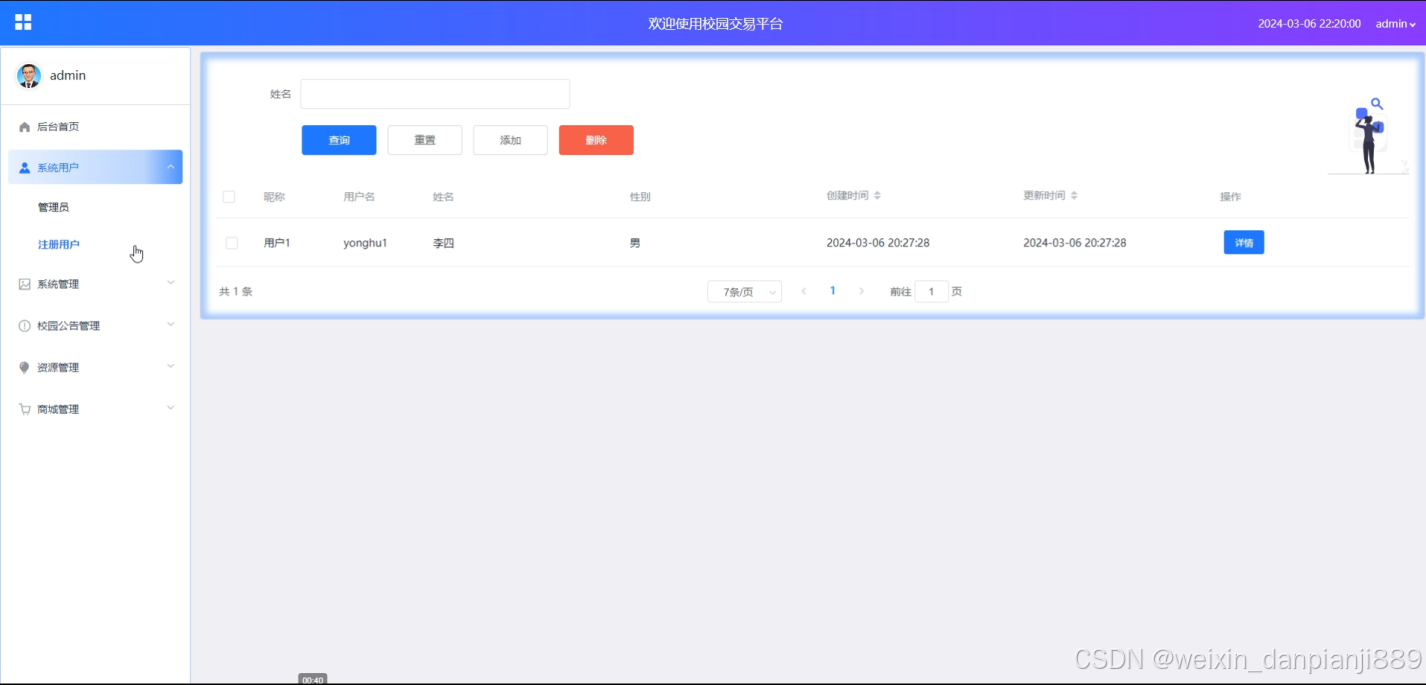

（2）系统用户：管理员点击“系统用户”菜单可以对系统中存在的用户进行管理，包含了管理员用户和注册用户。

（3）系统管理：管理员点击“轮播图”菜单可以对首页展示的轮播图进行增删改查。

（4）校园公告管理：管理员点击“校园公告”菜单可以对首页展示的所有公告信息进行增删改查。

（5）资源管理：管理员点击“资源管理”菜单可以对首页展示的子菜单校园资讯、资讯分类进行增删改查。

（6）商场管理：管理员点击“轮播图”菜单可以对首页展示的轮播图进行增删改查。

2.3.2 非功能性分析

微信小程序的校园交易平台的非功能性需求比如微信小程序的校园交易平台的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下3-1表格中：

表3-1微信小程序的校园交易平台非功能需求表

安全性	主要指微信小程序的校园交易平台数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指微信小程序的校园交易平台能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响微信小程序的校园交易平台占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着微信小程序的校园交易平台的页面展示内容进行操作，就可以了。
可维护性	微信小程序的校园交易平台开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.4 系统用例分析

通过2.3功能的分析，得出了微信小程序的校园交易平台的用例图：

注册用户角色用例如图2-3所示。

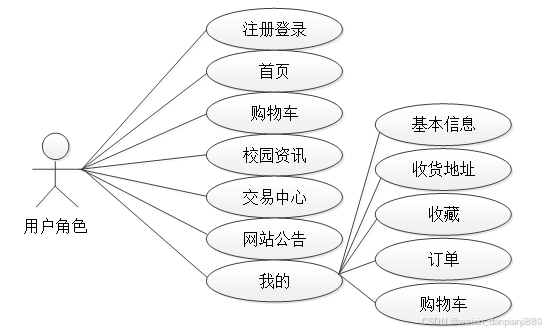

图2-3微信小程序的校园交易平台注册用户角色用例图

web后台管理上的管理员是维护整个微信小程序的校园交易平台中所有数据信息的。管理员角色用例如图2-4所示。

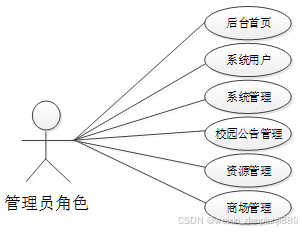

图2-4微信小程序的校园交易平台管理员角色用例图

2.5本章小结

本章主要通过对微信小程序的校园交易平台的可行性分析、流程分析、功能需求分析、系统用例分析，确定整个微信小程序的校园交易平台要实现的功能。同时也为微信小程序的校园交易平台的代码实现和测试提供了标准。

3校园二手交易平台总体设计

本章主要讨论的内容包括微信小程序的校园交易平台的功能模块设计、数据库系统设计。

3.1 系统架构设计

本微信小程序的校园交易平台从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

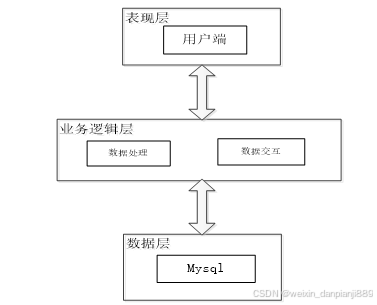

图3-1微信小程序的校园交易平台系统架构设计图

表现层（UI）：又称UI层，主要完成本微信小程序的校园交易平台的UI交互功能，一个良好的UI可以打打提高用户的用户体验，增强用户使用本微信小程序的校园交易平台时的舒适度。UI的界面设计也要适应不同版本的微信小程序的校园交易平台以及不同尺寸的分辨率，以做到良好的兼容性。UI交互功能要求合理，用户进行交互操作时必须要得到与之相符的交互结果，这就要求表现层要与业务逻辑层进行良好的对接。

业务逻辑层（BLL）：主要完成本微信小程序的校园交易平台的数据处理功能。用户从表现层传输过来的数据经过业务逻辑层进行处理交付给数据层，系统从数据层读取的数据经过业务逻辑层进行处理交付给表现层。

数据层（DL）：由于本微信小程序的校园交易平台的数据是放在服务端的MySQL数据库中，因此本属于服务层的部分可以直接整合在业务逻辑层中，所以数据层中只有数据库，其主要完成本微信小程序的校园交易平台的数据存储和管理功能。

3.2 系统功能模块设计

3.2.1整体功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了微信小程序的校园交易平台中的用例。那么接下来就要开始对微信小程序的校园交易平台的架构、主要功能和数据库开始进行设计。微信小程序的校园交易平台根据前面章节的需求分析得出，其总体设计模块图如图3-2所示。

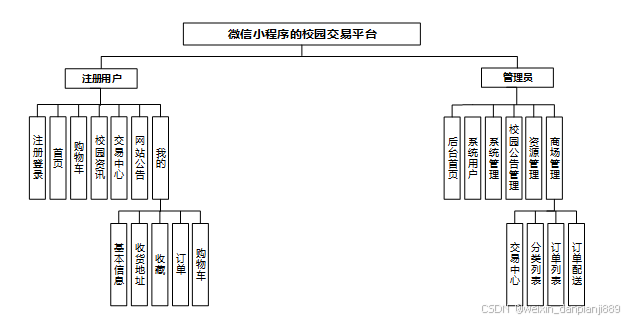

图3-2微信小程序的校园交易平台功能模块图

3.2.2用户模块设计

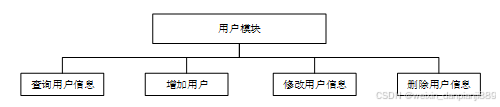

后台管理员能够实现对前台注册的用户增删改查操作，用户模块结构图如下图：

图3-3用户用户模块结构图

3.2.3评论管理模块设计

微信小程序的校园交易平台是一个交流性质的公开平台，系统用户和管理人员用户可以对平台上信息进行评论，增加用户之间的互动性。但是同时也为了更好的规范评论的内容，给予管理员删除不合适的言论的功能，所以需要专门设计一个评论管理模块，具体的结构图如下：

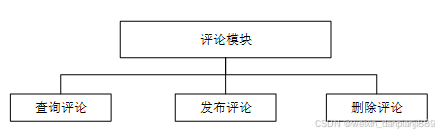

图3-4评论模块结构图

3.2.4订单管理模块设计

微信小程序的校园交易平台最重要的一个功能就是购买，其模块功能结构，具体的结构图如下：

图3-5订单模块结构图

3.2.5商品管理模块设计

微信小程序的校园交易平台是中需要存储不少商品信息，其模块功能结构，具体的结构图如下：

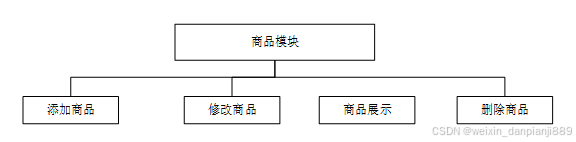

图3-6商品模块结构图

3.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.3.1 数据库概念结构设计

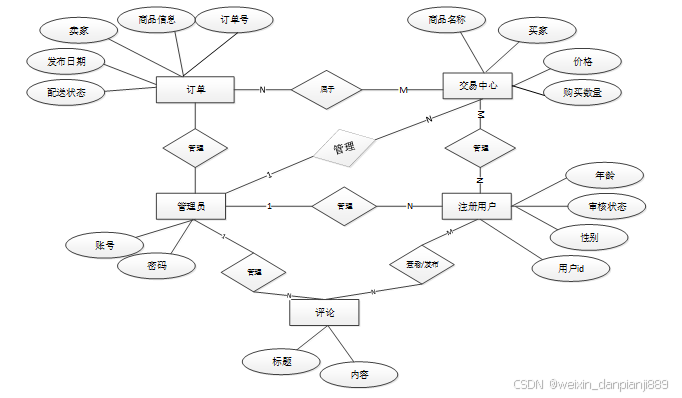

下面是整个微信小程序的校园交易平台中主要的数据库表总E-R实体关系图。

图3-6微信小程序的校园交易平台总E-R关系图

下面根据微信小程序的校园交易平台的数据库总E-R关系图可以得出校园二手交易平台需要很多E-R图，在此罗列出来一些主要的数据库E-R模型图。

图3-7注册用户E-R关系图

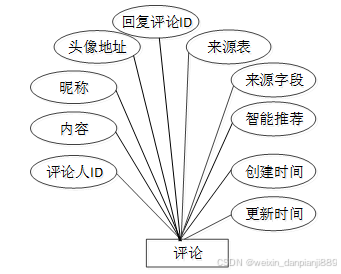

图3-8 评论E-R关系图

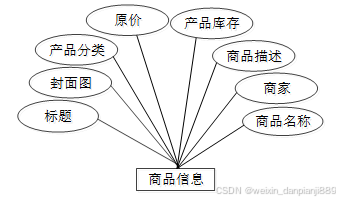

图3-9商品E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中微信小程序的校园交易平台中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表address (收货地址：)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	address_id	int	10	0	N	Y		收货地址：
2	name	varchar	32	0	Y	N		姓名：
3	phone	varchar	13	0	Y	N		手机：
4	postcode	varchar	8	0	Y	N		邮编：
5	address	varchar	255	0	N	N		地址：
6	user_id	mediumint	8	0	N	N		用户ID：[0,8388607]用户获取其他与用户相关的数据
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	default	bit	1	0	N	N	0	默认判断

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表cart (购物车)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	cart_id	int	10	0	N	Y		购物车ID：
2	title	varchar	64	0	Y	N		标题：
3	img	varchar	255	0	N	N	0	图片：
4	user_id	int	10	0	N	N	0	用户ID：
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	state	int	10	0	N	N	0	状态：使用中，已失效
8	price	double	9	2	N	N	0.00	单价：
9	price_ago	double	9	2	N	N	0.00	原价：
10	price_count	double	11	2	N	N	0.00	总价：
11	num	int	10	0	N	N	1	数量：
12	goods_id	mediumint	8	0	N	N		商品id：[0,8388607]
13	type	varchar	64	0	N	N	未分类	商品分类：
14	description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表goods (商品信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	goods_id	mediumint	8	0	N	Y		产品id：[0,8388607]
2	title	varchar	125	0	Y	N		标题：[0,125]用于产品和html的<title>标签中
3	img	text	65535	0	Y	N		封面图：用于显示于产品列表页
4	description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
5	price_ago	double	8	2	N	N	0.00	原价：[1]
6	price	double	8	2	N	N	0.00	卖价：[1]
7	sales	int	10	0	N	N	0	销量：[0,1000000000]
8	inventory	int	10	0	N	N	0	商品库存
9	type	varchar	64	0	N	N		商品分类：
10	hits	int	10	0	N	N	0	点击量：[0,1000000000]访问这篇产品的人次
11	content	longtext	2147483647	0	Y	N		正文：产品的主体内容
12	img_1	text	65535	0	Y	N		主图1：
13	img_2	text	65535	0	Y	N		主图2：
14	img_3	text	65535	0	Y	N		主图3：
15	img_4	text	65535	0	Y	N		主图4：
16	img_5	text	65535	0	Y	N		主图5：
17	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
19	customize_field	text	65535	0	Y	N		自定义字段
20	source_table	varchar	255	0	Y	N		来源表：
21	source_field	varchar	255	0	Y	N		来源字段：
22	source_id	int	10	0	N	N	0	来源ID：
23	user_id	int	10	0	Y	N	0	添加人

表goods_type (商品类型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	int	10	0	N	Y		商品分类ID：
2	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
3	name	varchar	255	0	Y	N		商品名称：
4	desc	varchar	255	0	Y	N		描述：
5	icon	varchar	255	0	Y	N		图标：
6	source_table	varchar	255	0	Y	N		来源表：
7	source_field	varchar	255	0	Y	N		来源字段：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表logistics_delivery (物流配送)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	logistics_delivery_id	int	10	0	N	Y		物流配送ID
2	order_number	varchar	64	0	Y	N		订单号
3	product_name	varchar	64	0	Y	N		商品名称
4	purchase_quantity	varchar	64	0	Y	N		购买数量
5	total_transaction_amount	double	11	2	Y	N	0.00	交易总额
6	the_date_of_issuance	date	10	0	Y	N		发货日期
7	delivery_number	varchar	30	0	Y	N		配送订单
8	ordinary_users	int	10	0	Y	N	0	普通用户
9	shipping_address	varchar	64	0	Y	N		收货地址
10	delivery_status	varchar	64	0	Y	N		配送状态
11	signing_status	varchar	64	0	Y	N		签收状态
12	recommend	int	10	0	N	N	0	智能推荐
13	contact_name	varchar	255	0	Y	N		联系人名字
14	merchant_id	int	10	0	Y	N		商家id
15	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
16	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表order (订单)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	order_id	int	10	0	N	Y		订单ID：
2	order_number	varchar	64	0	Y	N		订单号：
3	goods_id	mediumint	8	0	N	N		商品id：[0,8388607]
4	title	varchar	32	0	Y	N		商品标题：
5	img	varchar	255	0	Y	N		商品图片：
6	price	double	10	2	N	N	0.00	价格：
7	price_ago	double	10	2	N	N	0.00	原价：
8	num	int	10	0	N	N	1	数量：
9	price_count	double	8	2	N	N	0.00	总价：
10	norms	varchar	255	0	Y	N		规格：
11	type	varchar	64	0	N	N	未分类	商品分类：
12	contact_name	varchar	32	0	Y	N		联系人姓名：
13	contact_email	varchar	125	0	Y	N		联系人邮箱：
14	contact_phone	varchar	11	0	Y	N		联系人手机：
15	contact_address	varchar	255	0	Y	N		收件地址：
16	postal_code	varchar	9	0	Y	N		邮政编码：
17	user_id	int	10	0	N	N	0	买家ID：
18	merchant_id	mediumint	8	0	N	N	0	商家ID：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
21	description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
22	state	varchar	16	0	N	N	待付款	订单状态：待付款，待发货，待签收，已签收，待退款，已退款，已拒绝，已完成
23	remark	text	65535	0	Y	N		订单备注
24	delivery_state	varchar	16	0	Y	N	未配送	发货状态：未配送，已配送
25	vip_discount	double	11	2	Y	N	0.00	折扣

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表registered_users (注册用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	registered_users_id	int	10	0	N	Y		注册用户ID
2	name	varchar	64	0	Y	N		姓名
3	gender	varchar	64	0	Y	N		性别
4	examine_state	varchar	16	0	N	N	已通过	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表trading_center (交易中心)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	trading_center_id	int	10	0	N	Y		交易中心ID
2	specifications	varchar	64	0	Y	N		规格
3	cart_title	varchar	125	0	Y	N		标题：[0,125]用于产品html的标签中
4	cart_img	text	65535	0	Y	N		封面图：用于显示于产品列表页
5	cart_description	varchar	255	0	Y	N		描述：[0,255]用于产品规格描述
6	cart_price_ago	double	8	2	N	N	0.00	原价：[1]
7	cart_price	double	8	2	N	N	0.00	卖价：[1]
8	cart_inventory	int	10	0	N	N	0	商品库存
9	cart_type	varchar	64	0	N	N	未分类	商品分类：
10	cart_content	longtext	2147483647	0	Y	N		正文：产品的主体内容
11	cart_img_1	text	65535	0	Y	N		主图1：
12	cart_img_2	text	65535	0	Y	N		主图2：
13	cart_img_3	text	65535	0	Y	N		主图3：
14	cart_img_4	text	65535	0	Y	N		主图4：
15	cart_img_5	text	65535	0	Y	N		主图5：
16	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
17	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用\|2异常\|3已冻结\|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证\|1审核中\|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证\|1审核中\|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

3.4本章小结

整个微信小程序的校园交易平台的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4微信小程序的校园交易平台详细设计与实现

微信小程序的校园交易平台的详细设计与实现主要是根据前面的微信小程序的校园交易平台的需求分析和微信小程序的校园交易平台的总体设计来设计页面并实现业务逻辑。主要从微信小程序的校园交易平台界面实现、业务逻辑实现这两部分进行介绍。

4.1注册用户端功能模块

4.1.1 前台首页界面

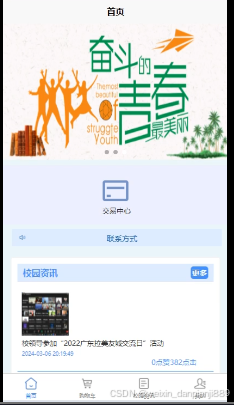

当进入微信小程序的校园交易平台的时候，首先映入眼帘的是系统的导航栏，下面是轮播图以及系统内容，其主界面展示如下图4-1所示。

图4-1 前台首页界面图

4.1.2登录界面

微信小程序的校园交易平台中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到微信小程序的校园交易平台的首页中；否则将会提示相应错误信息，登录界面如下图4-2所示。

图4-2登录界面图

4.1.3注册界面

不是微信小程序的校园交易平台中正式用户的是可以在线进行注册的，如果你没有本微信小程序的校园交易平台的账号的话，添加“注册”，当填写上自己的账号+密码+确认密码+昵称+邮箱+手机号等后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用注册界面展示如下图4-3所示。

图4-3注册界面图

4.1.4校园资讯界面

当用户点了校园资讯页面后将会进入该网站的校园资讯列表详情界面，可以了解到该网站的所有校园资讯信息，并可以进行点赞收藏的功能。校园资讯展示页面如图4-4所示。

图4-4校园资讯界面图

4.1.5交易中心

当用户在产品展示页面中点击产品，可以查看到详细的产品信息，并对喜欢的产品进行购物下单。界面如下图4-5所示。

图4-5交易中心界面图

4.1.6我的界面

用户点击“我的”菜单显示所有的子菜单信息，包括基本信息、收货地址、收藏、订单、购物车等功能操作。界面如图4-6所示。

图4-6我的界面图

4.2后台功能模块

4.2.1 后台登录界面

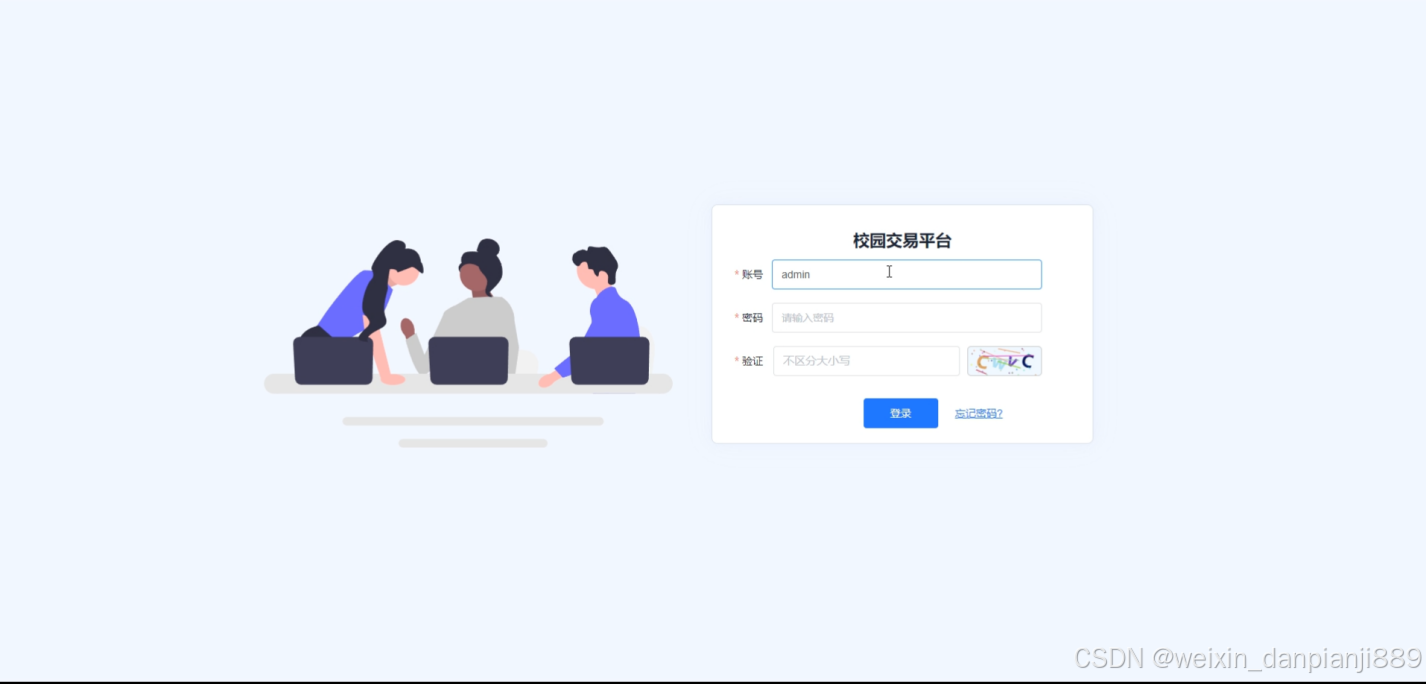

管理员在登录界面输入账号+密码，点击“登录”按钮，系统在用户数据库表中会对管理员，用户以的账号进行匹配，账号+密码正确的话，就会登录到系统中各个用户的主管理界面，否则提示对应的信息，返回到登录的界面，如果管理人员忘记密码的话，点击“忘记密码”根据提示可以找回密码，然后再进行登录其主界面展示如下图4-7所示。

图4-7登录界面图

4.2.2 校园公告管理界面

管理员点击“校园公告管理”菜单可以查看到系统中的所有通知公告信息，对已经存在的通知公告，管理员可以修改，也可以添加新的通知公告或者删除通知公告。界面如下图4-8所示。

图4-8校园公告管理界面图

4.2.3 系统管理界面

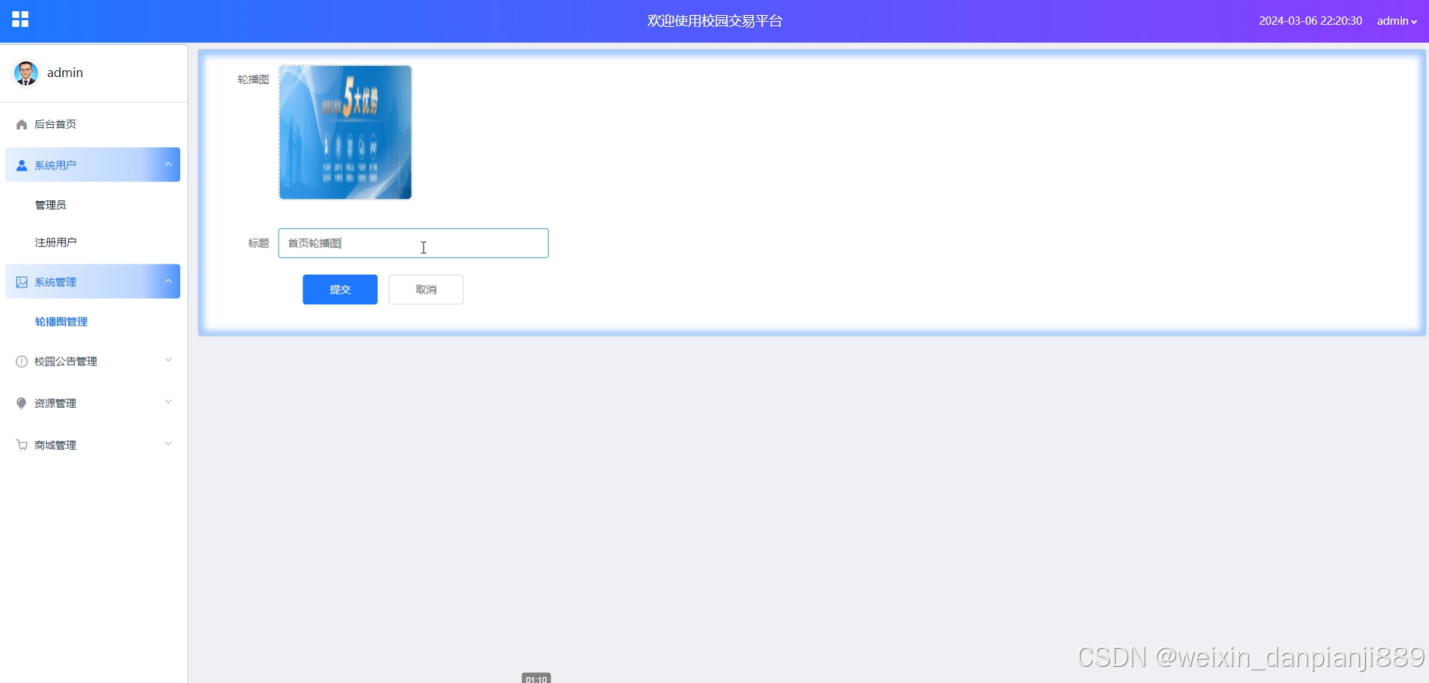

管理员点击“系统管理”菜单能够对系统的轮播图进行增删改查。界面如下图4-9所示。

图4-9系统管理界面图

4.2.4商城管理界面

管理员点击“商城管理”会显示出所有的商品信息，包括交易中心、分类列表、订单列表、订单配送，同时可以选择某一条商品信息进行增删改查的操作，也可以对用户提交的商品评论的信息进行管控。界面如下图4-10所示。

图4-10商城管理界面图

4.2.5系统用户管理界面

管理员点击“系统用户”菜单可以对系统中存在的用户进行管理，包含了管理员和注册用户。界面如下图4-11所示。

图4-11系统用户管理界面图

5系统测试

5.1系统测试的目的

系统开发到了最后一个阶段那就是系统测试，系统测试对软件的开发其实是非常有必要的。因为没什么系统一经开发出来就可能会尽善尽美，再厉害的系统开发工程师也会在系统开发的时候出现纰漏，系统测试能够较好的改正一些bug，为后期系统的维护性提供很好的支持。通过系统测试，开发人员也可以建立自己对系统的信心，为后期的系统版本的跟新提供支持。

5.2 系统测试用例

系统测试包括：用户登录功能测试、商品展示功能测试、商品添加、商品搜索、密码修改功能测试，如表5-1、5-2、5-3、5-4、5-5所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

商品查看功能测试：

表5-2 商品查看功能测试表

用例名称	商品查看
目的	测试商品查看功能
前提	用户登录
测试流程	点击商品列表
预期结果	可以查看到所有商品
实际结果	实际结果与预期结果一致

管理员添加商品界面测试：

表5-3 管理员添加商品界面测试表

用例名称	商品发布测试用例
目的	测试商品发布功能
前提	用户正常登录情况下
测试流程	1）点击商品管理就，然后点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的商品
实际结果	实际结果与预期结果一致

商品搜索功能测试：

表5-4商品搜索功能测试表

用例名称	商品搜索测试
目的	测试商品搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的商品
实际结果	实际结果与预期结果一致

密码修改功能测试：

表5-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

5.3 系统测试结果

通过编写微信小程序的校园交易平台的测试用例，已经检测完毕用户登录模块、商品查看模块、商品添加模块、商品搜索模块、密码修改功能测试，通过这5大模块为微信小程序的校园交易平台的后期推广运营提供了强力的技术支撑。

结论

随着计算机互联网技术的迅猛发展，各行各业都已经实现采用计算机相关技术对日益放大的数据进行管理。该课题是基于SpringCloud+微信小程序的校园交易平台为核心展开的，主要是为了校园交易平台的需求。

微信小程序的校园交易平台的开发是以利用SpringCloud+微信小程序技术，通过详细的需求分析、页面设计和功能设计，数据库系统使用Mysql。文中详细分析了微信小程序的校园交易平台的研究背景、意义、相关技术以及系统需求、系统详细设计和系统测试等等一系列内容。系统实现了微信小程序的校园交易平台所需的一些基本功能，并通过测试对这些实现的功能进行了完善，进而提高了系统整体的实用性。整个系统的开发过程中大量使用了Java相关的知识，同时涉及到了很多开源框架和组件。

系统投入运行时，各功能均运行正常。系统的每个界面的操作符合常规逻辑，对使用者来说操作简单，界面友好。整个系统的各个功能设计合理，体现了人性化。

但是由于自己在系统开发过程中对一些用到的相关知识和技术掌握不够牢固，再加上自身开发经验欠缺，因此系统在有些方面的功能还不够完善，考虑的不够全面，因此整个系统还有待日后逐步完善。

参考文献

[1]Hudalah D ,Octifanny Y ,Talitha T , et al. From Metropolitanization to Megaregionalization: Intentionality in the Urban Restructuring of Java’s North Coast, Indonesia [J]. Journal of Planning Education and Research, 2024, 44 (1): 292-306.

[2]刘曼璐. 情感化理念下的校园闲置交易平台设计研究[D]. 北京建筑大学, 2023.

[3]孙浩天,朱乔裕,乔雨. 基于微信小程序的校园互助平台设计 [J]. 电子制作, 2023, 31 (11): 72-74.

[4]冯建利,高林宏,韩浩文等. 基于微信小程序的校园信息共享公益平台设计与实现 [J]. 电脑编程技巧与维护, 2023, (02): 57-59+90.

[5]高耀,许诺,李博等. 基于Web的新型校园二手交易平台实践研究——以“校易集市”为例 [J]. 中国商论, 2023, (01): 130-132.

[6]张柱,宋存进,蒋乐等. 基于微信小程序校园二手交易平台设计与开发 [J]. 电脑编程技巧与维护, 2022, (12): 59-61+142.

[7]Yang Y . Design and Implementation of Student Information Management System Based on Springboot [J]. Advances in Computer, Signals and Systems, 2022, 6(6):

[8]陈怡婧,郑晓溪,李芳. 基于微信云开发的校园二手交易平台小程序的设计与实现 [J]. 电脑知识与技术, 2022, 18 (32): 51-54.

[9]张宇航,刘琪,陈攀龙等. “互联网+”大学校园交易二手互助平台发展规划 [J]. 商业经济, 2022, (12): 182-184.

[10]刘发,赵思颖,胡洁等. 基于小程序的大学校园闲置书籍交易平台设计与开发 [J]. 无线互联科技, 2022, 19 (16): 74-77.

[11]余建国,杨雯迪,戚霖等. 校园信息分享与交易平台的设计与开发 [J]. 电脑知识与技术, 2022, 18 (23): 44-46+55.

[12]戚兆鑫,朴旺吉,郭雨晴. 校园内部交易平台发展运营研究 [J]. 国际公关, 2022, (09): 155-157.

[13]尉钦超,梁周宇,马奥迪等. 基于微信小程序的校园版闲鱼 [J]. 科技创新与应用, 2021, 11 (23): 43-45+49.

[14]沈金伟,骆彦君,翁鑫鹏等. 基于微信小程序的校园淘交易平台设计与实现 [J]. 信息与电脑(理论版), 2021, 33 (07): 125-127.

[15]姚万鹏. 基于微信小程序的校园服务平台的设计与实现 [J]. 信息与电脑(理论版), 2021, 33 (03): 109-110.

[16]王智航,周扶摇,郝禹涵等. 大学校园闲置物品网络交易平台需求与规划 [J]. 河北北方学院学报(社会科学版), 2020, 36 (04): 75-77.

[17]蒋坤伶,李振雄,梁成等. 基于微信小程序的“百通校园”的设计与实现 [J]. 科技与创新, 2020, (13): 148-150.

[18]王静. 基于用户体验的校园闲置物品交易小程序界面设计研究[D]. 江苏大学, 2020.

[19]黄贞辉,黄恒,董爽等. “淘淘小铺”创新研究设计——以湖北师范大学校园交易平台为例 [J]. 湖北师范大学学报(自然科学版), 2020, 40 (01): 92-95.

[20]Witsarut Sriratana,Vittaya Khagwian,Sutham Satthamsakul. Analysis of Electric Current by Using MySQL Database on Web Server for Machine Performance Evaluation: A Case Study of Air Conditioning System[J].2020.

致谢

本次设计历时3个月。在这个毕业设计中，它离不开指导教师的指导，使事情基本顺利。指导老师无论是在毕业设计历经中，还是在论文做完中都给了了我特别大的助益。另1个方面，教师认真负责的工作姿态，谨慎的教学精神厚重的理论水准都使我获益匪浅。他勤恳谨慎的教学育人学习姿态也给我留下了特别特别深的感觉。我从老师那里学到了很多东西。在理论和实践中，我的技能得到了特别大的提高。在此，特向教师表示由衷的感激。

经过对该毕业设计的全部研究和开发，我的系统研发经历了从需求分析到实现详细功能，再到最终测试和维护的特殊进展。让我对系统研发有了更深层次的认识。如今我的动手本领单独处理疑惑的本领也获取到了特别大的演练学习增多，这是这次毕业设计最好的收获。

最后，在整个系统开发过程中，我周围的同学和朋友给了我很多意见，所以我很快就确认了系统的商业思想。在次，我由衷的向他们表示感激。
