摘要

本文介绍了一种基于Django框架的食物营养成分可视化系统的设计与实现。该系统旨在为用户提供一个方便、直观的方式来查看食物的营养成分，并以图表和图形的形式展示。

食物营养成分可视化系统具有以下主要功能：用户注册与登录、食物搜索、营养成分查询、营养成分比较等。用户可以通过系统搜索食物并查看其详细的营养成分信息，如能量、蛋白质、碳水化合物、脂肪等。同时，用户还可以进行多个食物之间的营养成分对比，以便更好地了解食物的营养价值。

本文首先进行了系统需求分析，明确了系统的功能和特点。然后，详细介绍了系统的架构设计，包括前端页面设计、后端数据库设计以及数据交互流程。接着，介绍了系统的主要模块设计和实现过程，包括用户管理模块、食物管理模块、营养成分管理模块等。

通过对系统的设计与实现，提高了食物营养成分的查看和理解效率。该系统的研发将为用户提供一个方便、直观的食物营养成分可视化平台，帮助用户更好地了解食物的营养价值，促进健康饮食的选择和管理。

关键词：Django、食物营养成分、用户管理、食物搜索、营养成分比较

django should be a system for visualizing the nutritional content of food

Abstract

This paper introduces the design and implementation of a food nutrition visualization system based on Django framework. The system is designed to provide users with a convenient and intuitive way to view the nutritional content of food, presented in charts and graphs.

Food nutrition visualization system has the following main functions: user registration and login, food search, nutrition query, nutrition comparison and so on. Users can search for foods through the system and see their detailed nutritional information, such as energy, protein, carbohydrates, fat, etc. At the same time, users can also compare the nutritional content of multiple foods in order to better understand the nutritional value of food.

First of all, this paper analyzes the system requirements and clarifies the functions and characteristics of the system. Then, the architecture design of the system is introduced in detail, including front-end page design, back-end database design and data interaction flow. Then, it introduces the design and implementation process of the main modules of the system, including user management module, food management module, nutrition management module and so on.

Through the design and implementation of the system, the efficiency of viewing and understanding of food nutrients is improved. The development of the system will provide users with a convenient and intuitive food nutrition visualization platform, help users better understand the nutritional value of food, and promote the selection and management of healthy diets.

Keywords: Django, Food nutrition facts, user management, food search, nutrition facts comparison

django应一种关于食物营养成分的可视化系统

1 系统概述

1. 课题背景及意义

饮食与健康密切相关，人们越来越关注食物的营养成分。然而，对于普通人而言，了解食物的营养成分并进行合理搭配是一项困难的任务。因此，设计一种基于Django框架的食物营养成分可视化系统具有重要的课题背景和意义。

该可视化系统旨在为用户提供一个方便、直观的方式来查看食物的营养成分，并以图表和图形的形式展示。通过该系统，用户可以搜索并查看食物的详细营养成分信息，如能量、蛋白质、碳水化合物、脂肪等。同时，用户还可以进行多个食物之间的营养成分对比，帮助用户更好地了解食物的营养价值。

课题背景上，随着人们对健康饮食的重视和需求的增加，对食物营养成分的了解和选择成为当代社会的重要议题。然而，目前很多人在面对众多食物时无法准确评估其营养价值，缺乏科学的参考。设计一个基于Django框架的食物营养成分可视化系统可以填补这一空白，帮助用户更好地了解食物的营养价值，实现健康饮食的选择和管理。

在意义方面，该系统的研发将为用户提供一个方便、直观的食物营养成分可视化平台。用户可以通过该系统轻松获取食物的营养信息，了解不同食物之间的差异，并根据自身需求进行合理搭配。此外，该系统还有助于促进人们对健康饮食的关注，提高公众的营养意识和生活质量。

综上所述，设计一种基于Django框架的食物营养成分可视化系统的课题背景源于人们对健康饮食的需求和现状的认识。该系统的研发具有重要的意义，将为用户提供一个方便、直观的食物营养成分可视化平台，帮助用户更好地了解食物的营养价值，促进健康饮食的选择和管理。

1.2研究现状与发展趋势

目前，关于食物营养成分的可视化系统的研究和应用已经取得了一定的进展。以下是该领域的研究现状及发展趋势：

在研究现状方面，已有一些研究机构和企业开始关注并开展食物营养成分的可视化研究。一些学术研究团队通过使用不同的数据可视化技术，如图表、图形和互动界面等，提供了直观、易于理解的食物营养成分展示方式。此外，一些科技公司也推出了基于手机应用和网页平台的食物营养成分查询系统。

在发展趋势方面，未来的研究和发展将呈现以下几个趋势：

1）随着食品行业和营养学研究的发展，食物营养成分数据库将不断扩大和更新。同时，对食物营养数据的质量和准确性要求也将提高，以确保可视化系统的信息准确性和可信度。

2）除了基本的营养成分信息，未来的可视化系统将进一步探索食物的其他重要指标，如饱腹感、糖分含量、食品加工程度等。通过多维度的可视化展示，用户可以更全面地了解食物的特点和对健康的影响。

3）随着人们对个性化饮食需求的增加，可视化系统将更加注重个性化推荐和定制化服务。通过用户的个人偏好和身体状况，系统可以提供个性化的食物选择建议，并帮助用户实现健康饮食目标。

4）随着智能硬件和移动技术的快速发展，未来的可视化系统可能与智能手环、智能厨房设备等进行无缝连接，实现实时监测和反馈。用户可以通过移动设备随时随地获取食物营养成分的信息，并根据个人需求进行饮食管理。

综上所述，关于食物营养成分的可视化系统的研究已经取得了一定的进展。未来的发展趋势将集中在数据来源和质量的提升、多维度的可视化展示、个性化推荐和定制化服务，以及结合智能硬件和移动技术等方面。这些趋势将为用户提供更准确、个性化的食物营养成分信息，并促进人们实现健康饮食目标的发展。

1.3 主要内容

经过全面的需求分析，我们设计出了一个全新的应一种关于食物营养成分的可视化系统，它不仅拥有完善的数据库，而且还拥有先进的数据流程，以及良好的运行环境，此外，我们还精心设计了主要界面和相关组件，并且详细阐述了该系统的实施步骤。

通过使用python技术，我们可以从数据库中提取和写入信息，并且可以直接对数据库进行操作。此外，我们还可以在网页上添加动态内容，以满足应一种关于食物营养成分的可视化系统的基本需求。

2 系统开发环境

2.1 django框架

Django是高水准的Python编程语言驱动的一个开源模型．视图，控制器风格的Web应用程序框架，它起源于开源社区。使用这种架构，程序员可以方便、快捷地创建高品质、易维护、数据库驱动的应用程序。这也正是OpenStack的Horizon组件采用这种架构进行设计的主要原因。另外，在Dj ango框架中，还包含许多功能强大的第三方插件，使得Django具有较强的可扩展性。Django 项目源自一个在线新闻 Web 站点，于 2005 年以开源的形式被释放出来。Django 框架的核心组件有：

用于创建模型的对象关系映射；

为最终用户设计较好的管理界面；

URL 设计；

设计者友好的模板语言；

缓存系统。

Django(发音：[`dʒæŋɡəʊ]) 是用python语言写的开源web开发框架(open source web framework)，它鼓励快速开发,并遵循MVC设计。Django遵守BSD版权，初次发布于2005年7月, 并于2008年9月发布了第一个正式版本1.0 。

Django 根据比利时的爵士音乐家Django Reinhardt命名，他是一个吉普赛人，主要以演奏吉它为主，还演奏过小提琴等。

由于Django在近年来的迅速发展，应用越来越广泛，被著名IT开发杂志SD Times评选为2013 SD Times 100，位列“API、库和框架”分类第6位，被认为是该领域的佼佼者。

2.2 python语言

早在上个世纪90年代，Python就由吉多·范罗苏姆进行创造，自诞生之日起，Python就一直深深的受到了程序开发者的广泛喜爱，它作为计算机主要的编程语言，一直到今。Python语言是真的是一种纯面向对象的计算机语言，在Python的世界中，所有的方法、数据类型、符号等都是以类的方式存在的，最顶层的就是Object，所有的类都是对object的继承。继承是Python中的核心思想，与C语言不同的是，子类只有一个父类，这样的好处就是操作更加的简便，让人更容易理解，在代码的书写上也会容易较多。Python另外一个特性就是多态性，调用父类接口的方法可以实现子类的实现，这样的好处就是很好的对实现方法进行了隐藏（封装），而且又能够把API进行公开，一举两得。接口思想很好的诠释了想象对象的思想，让面向对象编程渐渐转向面向接口编程。如今，随着编程思想的继续发展，Python也加入了一些函数式编程的思想，这样的好处就是让编程代码更加的简洁与方便。本管理系统采用Python编程语言进行后台的开发，一是鉴于标准化制定以后，Python语言常用于大型商业应用程序后台系统中，生态稳定；二是也希望通过本系统的开发提高自己编写Python代码的能力。

2.3 MySql数据库

数据库作为数据的存储地方是项目必须的，MySQL是一款非常优秀的关系型数据库，早期的MySQL并不是甲骨文公司的，后来才被他收购的。MySQL非常的小巧，安装包才几兆，sql语言的书写也比较容易学习，最重要的是MySQL同时也是一款开源的软件，所以不需要额外进行付费，本系统本身也是以学习总结所学知识为主，在系统的开发上最好尽量使用免费的软件，所以选用MySQL进行数据库管理。MySQL的容量也是非常大的，同时支持分库分表的操作，支持分布式，所以越来越多的中小企业选择该款数据库管理工具。另外值得一提的是，开源也有一个不好的地方，就是容易遭到破解和黑客攻击，所以MySQL在使用上还是更多的使用在中小项目中。

MySQL不会对平台有需求，所以任何一个程序员都可以通过 MySQL数据库来完成自己的系统开发，并且还可以节约大量的资源。因为它具有强大功能，所以可以用来储存这个系统的数据。

MySQL适合于各种应用，我们在运行数据库的时候，也很容易上手，我们只要编写一段代码，就可以完成相应的功能，并且可以在任何的平台上使用，而不需要再进行第二次的编译。MySQL数据库还具备在本地存储数据和允许结构化查询以方便管理的优势；MySQL是一个完全网络化的系统，它的数据库可以在互联网的任何位置被访问，它可以在任何地点与任何人分享；此外，MySQL也提供了存取控制的能力，可以阻止数据被非法使用，MySQL服务稳定，开发成本低，所以在开发过程中，MySQL数据库是最受欢迎的。

3 需求分析

3.1技术可行性：技术背景

Windows操作系统是应一种关于食物营养成分的可视化系统的核心，它的性能足以满足普通网站的web服务器需求，而且它采用的技术也是当下最为流行的，它们不仅拥有自身的特点，还能够满足不同的需求。

该系统采用python编程语言，并且搭载了Mysql数据库，能够支持快速、高效的数据传输，并且能够灵活地调整数据库的参数，满足不同的应用场景，保证了网站的高效率、高质量，最终达到了预期的效果。

（1）硬件可行性分析

系统管理和信息分析的设计并不需要特殊的计算机配置，只需要保证它们能够正常运行，并且能够满足基本的代码编写和页面设计需求。但是，在搭建平台时，需要考虑到服务器的安全性，并且确保网站的访问流畅，避免出现延迟等问题，以达到最佳的性价比；

（2）软件可行性分析

采用云计算技术构建的这一完善的系统，具备良好的可延展度，并且具备智能化的流量管理功能，从而确保数据的实时更新，并且确保系统的稳定、高效地运作。

经过全面的可行性分析，我们可以断定，该系统的开发完全符合预期，没有任何挑战。

3.2经济可行性

在开发应一种关于食物营养成分的可视化系统之前，我们通过对市场调研与其他相关管理系统的研究并没有花费任何费用。尽最大努力完成这些工作，并且会尽可能多地得到指导老师和同学的帮助。如果遇到一些棘手的问题，我们会尽最大努力去解决。因此，开发应一种关于食物营养成分的可视化系统在经济上是十分可行的，而且不需要投入任何资金。

通过采用python和Mysql数据库，我们能够实现一个更加成熟的系统，而且这种系统的开发成本低廉，可以满足大多数的需求。

3.3操作可行性：

经过优化的应一种关于食物营养成分的可视化系统，其可操作性得益于其出众的用户体验，无论是管理者还是普通用户，只要点击一下就能轻松访问，而不必担心无法正确地查看或处理所有的数据。此外，还提供了一个易懂的界面，让用户更加轻松地访问各个功能模块，从而更好地满足其日常的工作需求。通过采用友好的界面和快捷的输入方式，我们的应一种关于食物营养成分的可视化系统无论是初学者还是熟练的操作者，均可轻松实现各项功能，从而大大提高了其可操作性。

3.4系统用例分析

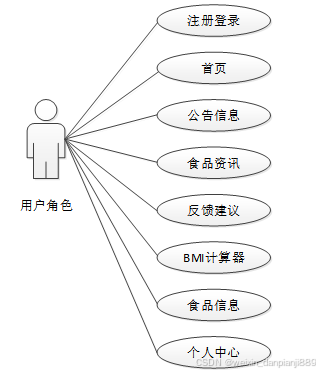

普通用户角色用例如图3-1所示。

图3-1 应一种关于食物营养成分的可视化系统用户角色用例图

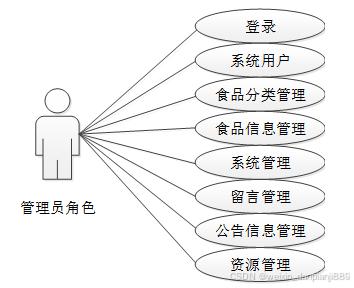

管理员角色用例如图3-2所示。

图3-2 应一种关于食物营养成分的可视化系统管理员角色用例图

3.5系统设计规则

通过使用python和Mysql数据库，我们的应一种关于食物营养成分的可视化系统能够提供高度稳定和完善的功能。

应一种关于食物营养成分的可视化系统的设计与实现的设计思想如下：

操作简单易行，系统界面安全可靠：清晰易懂的页面布局，让您轻松获取有关应一种关于食物营养成分的可视化系统的所有信息。

2、通过“即时发布、即时见效”，您可以立即获取有关应一种关于食物营养成分的可视化系统的信息，并且可以在任何地方轻松查询。

3.6系统流程分析

（1）增加数据流程

系统中的所有用户（管理员和用户）都可以实现增加数据功能，图3-3显示的就是在增加数据时的流程。

图3-3增加数据流程图

（2）修改数据流程

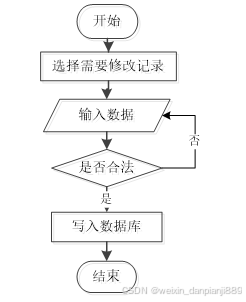

人无完人，每个人都有出错的时候，在录入系统信息的时候如果信息有错，可以对系统中的数据进行编辑。图3-4显示的就是修改数据的流程。

图3-5修改数据流程图

（3）删除数据流程

在系统中经常会出现一些过期的数据，比如药品信息等，那就可以直接删除这些数据，图3-5就是删除数据时的流程图。

图3-5删除数据流程图

4系统概要设计

4.1 概述

Internet技术为应一种关于食物营养成分的可视化系统提供了一种全新的方法，它支持多种形态的网络应用，无论您身处何处，都可以轻松访问和操控该系统。此外，它还提供了一个简单易懂的操作流程，方便您快速、准确的完成任务。

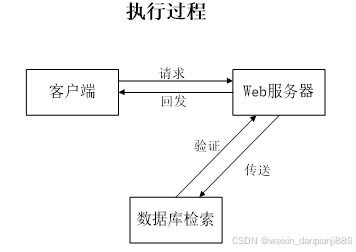

图4-1 系统工作原理图

4.2 系统结构

本系统架构网站系统，本系统的具体功能如下：

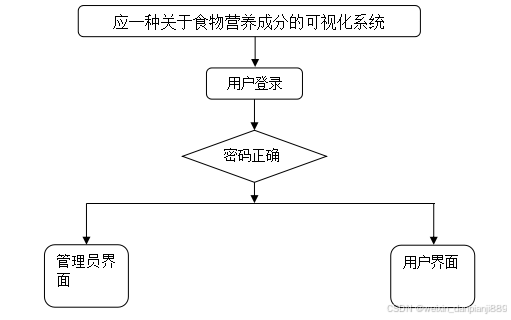

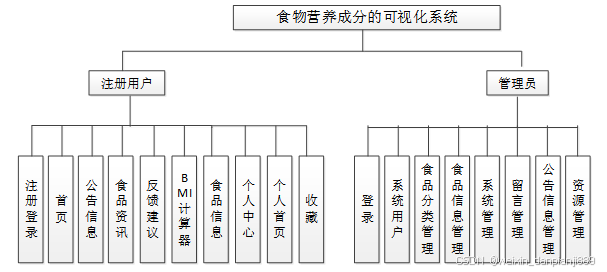

图4-2系统功能结构图

系统的结构由多个功能模块构成，因此，我们需要把它们按照一定的顺序列出来，并且精心设计每个模块，以确保它们具备完整的功能，从而实现系统的完美结构。

系统功能模块图，如图4-3所示：

图4-3 系统功能模块图

4.3. 数据库设计

4.3.1 数据库实体

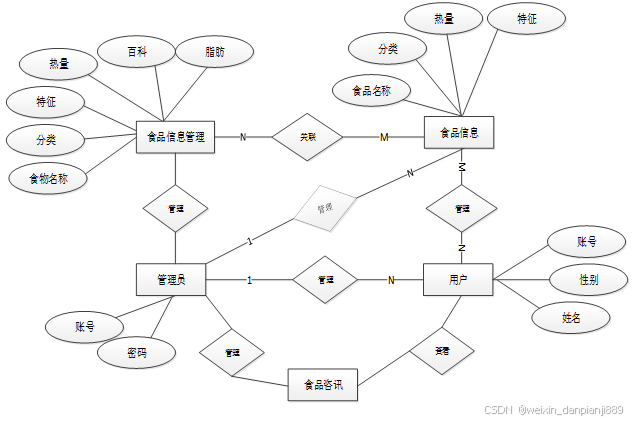

下面是整个应一种关于食物营养成分的可视化系统中主要的数据库表总E-R实体关系图。

图4-7 应一种关于食物营养成分的可视化系统总E-R关系图

4.3.2 数据库设计表

通过将E-R图转换为关系数据库，可以更好地理解数据之间的关联性，这种关联性可以通过表的形式来体现，其中每个表都包含了一个独立的字段。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表food_classification (食品分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	food_classification_id	int	10	0	N	Y		食品分类ID
2	classification	varchar	64	0	Y	N		分类
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表food_information (食品信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	food_information_id	int	10	0	N	Y		食品信息ID
2	food	varchar	64	0	Y	N		食物
3	alias	varchar	64	0	Y	N		别名
4	feature	varchar	64	0	Y	N		特征
5	classification	varchar	64	0	Y	N		分类
6	wikipedia	varchar	255	0	Y	N		wiki百科
7	heat_kcal	varchar	64	0	Y	N		热量(千卡)
8	thiamine_milligrams	varchar	64	0	Y	N		硫胺素(毫克)
9	calcium_milligrams	varchar	64	0	Y	N		钙(毫克)
10	protein_g	varchar	64	0	Y	N		蛋白质(克)
11	riboflavin_milligrams	varchar	64	0	Y	N		核黄素(毫克)
12	magnesium_milligrams	varchar	64	0	Y	N		镁(毫克)
13	fat_g	varchar	64	0	Y	N		脂肪(克)
14	niacin_milligrams	varchar	64	0	Y	N		烟酸(毫克)
15	iron_milligrams	varchar	64	0	Y	N		铁(毫克)
16	carbohydrates_g	varchar	64	0	Y	N		碳水化合物(克)
17	vitamin_milligrams	varchar	64	0	Y	N		维生素(毫克)
18	manganese_milligrams	varchar	64	0	Y	N		锰(毫克)
19	dietary_fiber_g	varchar	64	0	Y	N		膳食纤维(克)
20	vitamin_e_milligrams	varchar	64	0	Y	N		维生素E(毫克)
21	zinc_milligrams	varchar	64	0	Y	N		锌(毫克)
22	vitamin_a_micrograms	varchar	64	0	Y	N		维生素A(微克)
23	cholesterol_milligrams	varchar	64	0	Y	N		胆固醇(毫克)
24	copper_milligrams	varchar	64	0	Y	N		铜(毫克)
25	carotenoids_micrograms	varchar	64	0	Y	N		胡萝卜素(微克)
26	potassium_milligrams	varchar	64	0	Y	N		钾(毫克)
27	phosphorus_milligrams	varchar	64	0	Y	N		磷(毫克)
28	retinol_equivalent_micrograms	varchar	64	0	Y	N		视黄醇当量(微克)
29	sodium_milligrams	varchar	64	0	Y	N		钠(毫克)
30	selenium_micrograms	varchar	64	0	Y	N		硒(微克)
31	remarks	varchar	64	0	Y	N		备注
32	hits	int	10	0	N	N	0	点击数
33	praise_len	int	10	0	N	N	0	点赞数
34	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
35	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表message (留言板)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	message_id	int	10	0	N	Y		留言板ID:
2	user_id	int	10	0	N	N	0	用户ID:
3	title	varchar	64	0	Y	N		标题:
4	content	longtext	2147483647	0	N	N		内容:
5	nickname	varchar	32	0	N	N		昵称:
6	avatar	varchar	255	0	Y	N		头像:
7	email	varchar	125	0	Y	N		留言者邮箱
8	phone	varchar	11	0	Y	N		留言者手机号码
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
11	reply	longtext	2147483647	0	Y	N		回复
12	reply_state	tinyint	4	0	Y	N	0	回复状态

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表nutritional_analysis (营养分析)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	nutritional_analysis_id	int	10	0	N	Y		营养分析ID
2	dish_name	varchar	64	0	Y	N		菜品名称
3	category_of_dishes	varchar	64	0	Y	N		菜品类别
4	dish_pictures	varchar	255	0	Y	N		菜品图片
5	dishes_and_ingredients	varchar	64	0	Y	N		菜品食材
6	nutrient_content	varchar	64	0	Y	N		营养含量
7	dosage_of_ingredients	text	65535	0	Y	N		食材用量
8	nutritional_analysis	text	65535	0	Y	N		营养分析
9	nutrient_composition	text	65535	0	Y	N		营养成分
10	dish_preparation	text	65535	0	Y	N		菜品做法
11	hits	int	10	0	N	N	0	点击数
12	praise_len	int	10	0	N	N	0	点赞数
13	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
14	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表registered_users (注册用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	registered_users_id	int	10	0	N	Y		注册用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	user_gender	varchar	64	0	Y	N		用户性别
4	examine_state	varchar	16	0	N	N	未审核	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用\|2异常\|3已冻结\|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证\|1审核中\|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证\|1审核中\|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

5 系统详细设计

5.1管理员功能模块

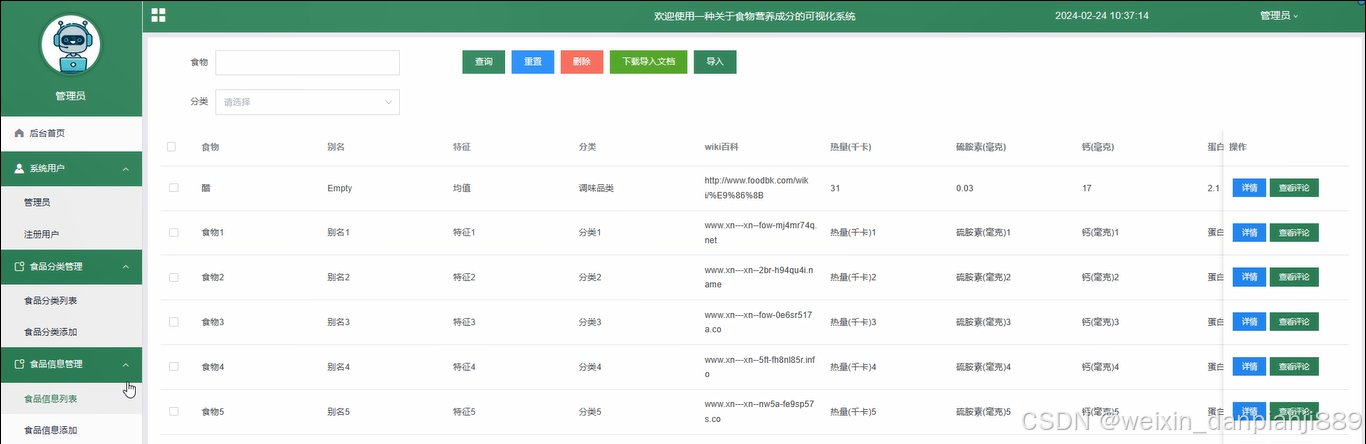

食品信息管理：管理员点击可查看食品信息列表和食品信息添加；同时可通过下载导入文档进行食品信息导入，同时可对食品信息进行增删改查。界面展示如下图5-1所示。

图5-1 食品信息管理界面图

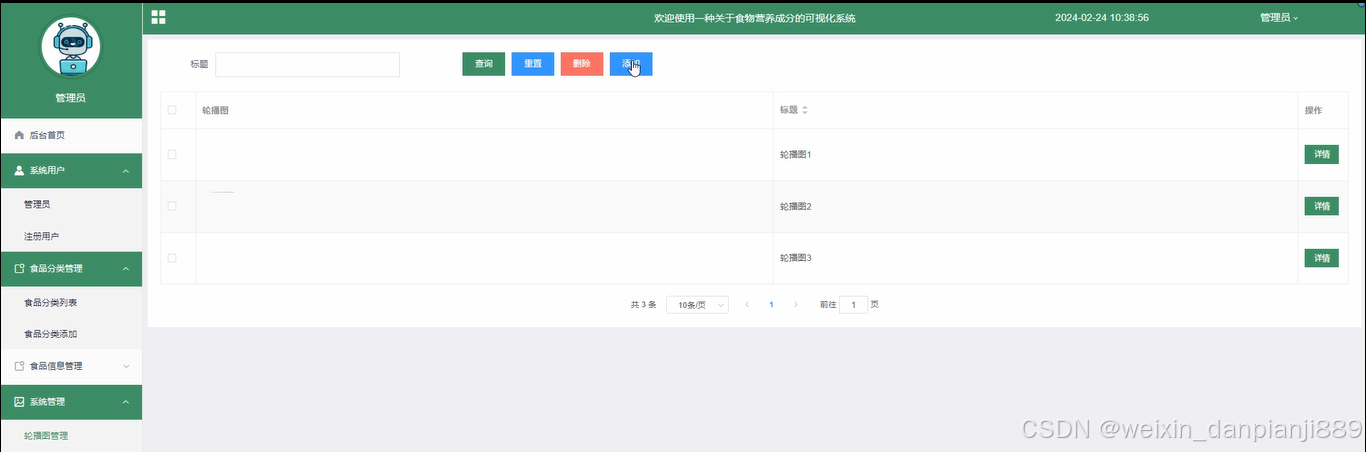

系统管理：系统管理：：当管理员点击“系统管理”时，可查看轮播图；如需添加新的轮播图，点击右侧“添加”按钮，上传图片，输入标题，点击“确认”按钮进行添加；同时可对轮播图进行增删改查。如图5-2所示。

图5-2 系统管理界面图

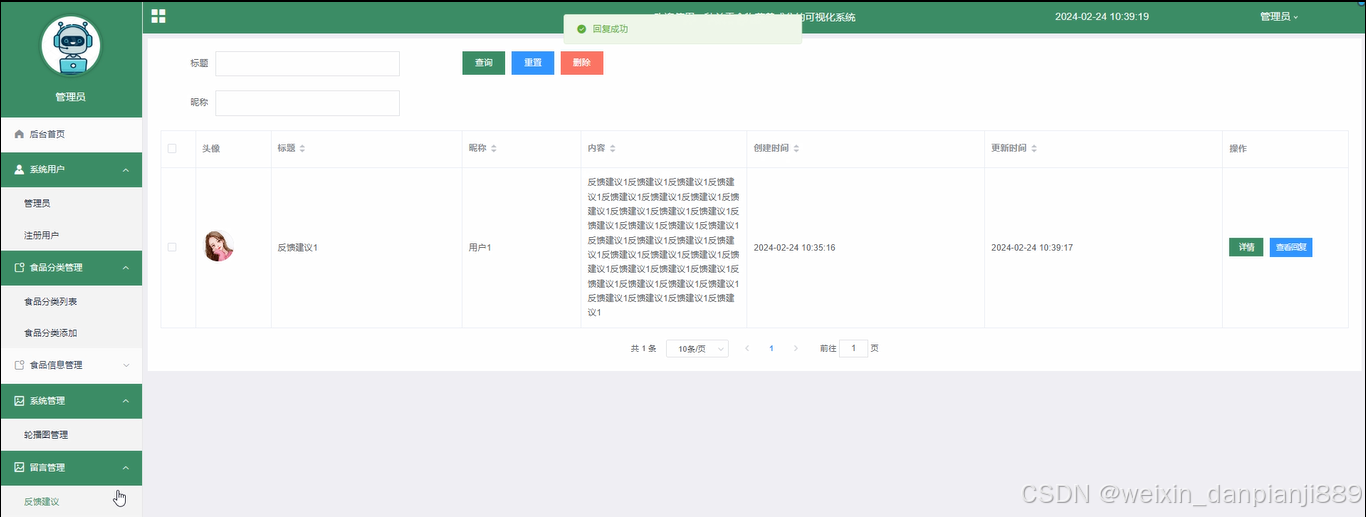

留言管理：留言管理：管理员点击可查看反馈意见，同时可对反馈意见进行回复。如图5-3。

图5-3 留言管理界面图

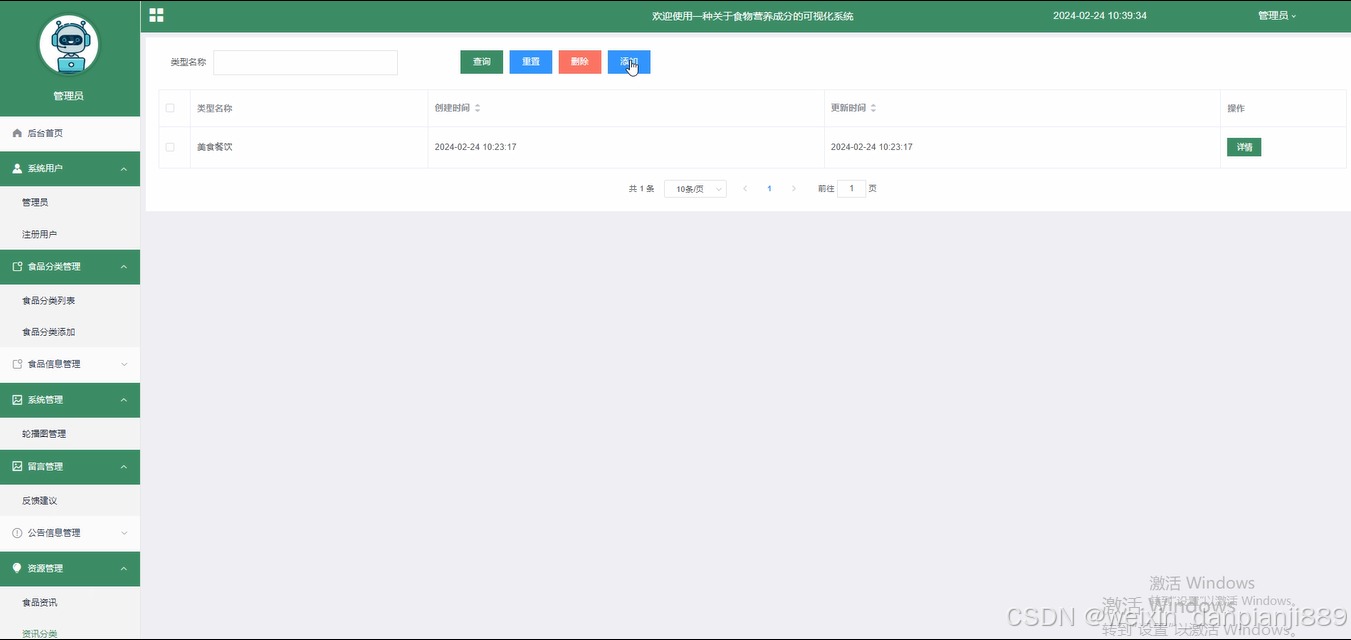

资源管理：资源管理;当管理员点击“资源管理”时，可查看食品咨讯和咨讯分类。如需添加新的食品咨讯，点击“添加”按钮，上传封面图，输入标题，选择分类，输入标签、描述和正文，点击“提交”按钮进行添加。同时可对咨讯进行增删改查。如图5-4所示。

图5-4 资源管理界面图

5.2普用户功能模块

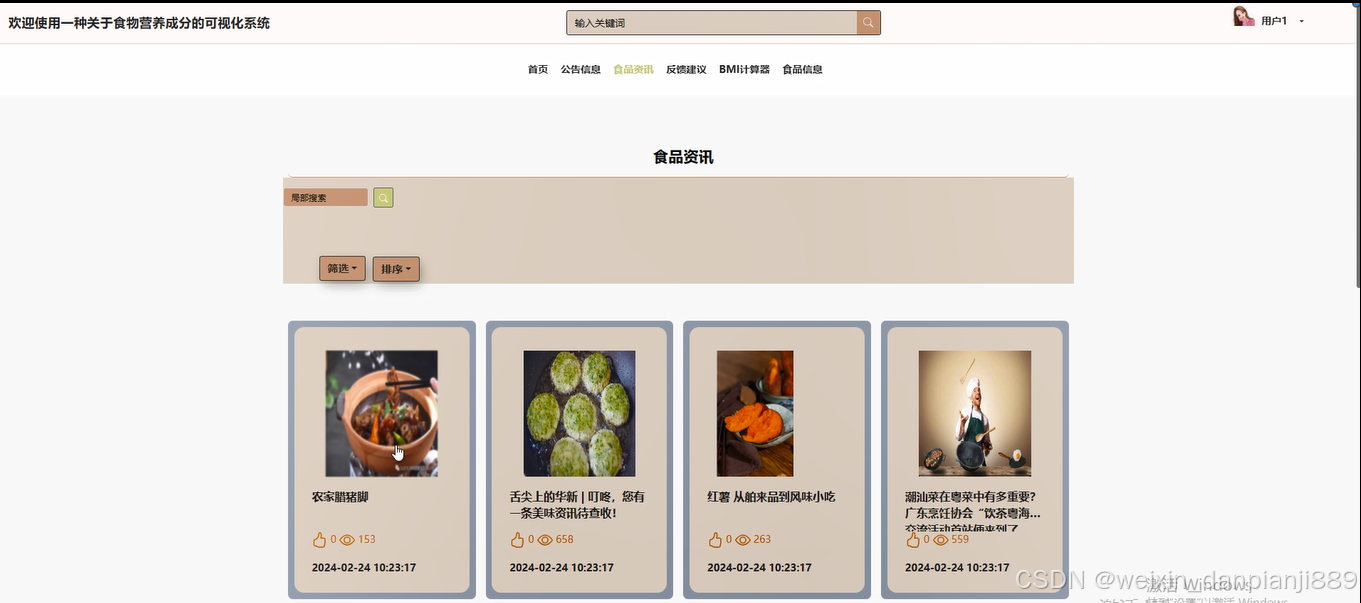

食品咨讯:用户点击可查看物资信息列表；如下图所示。

图5-5 物资信息管理界面图

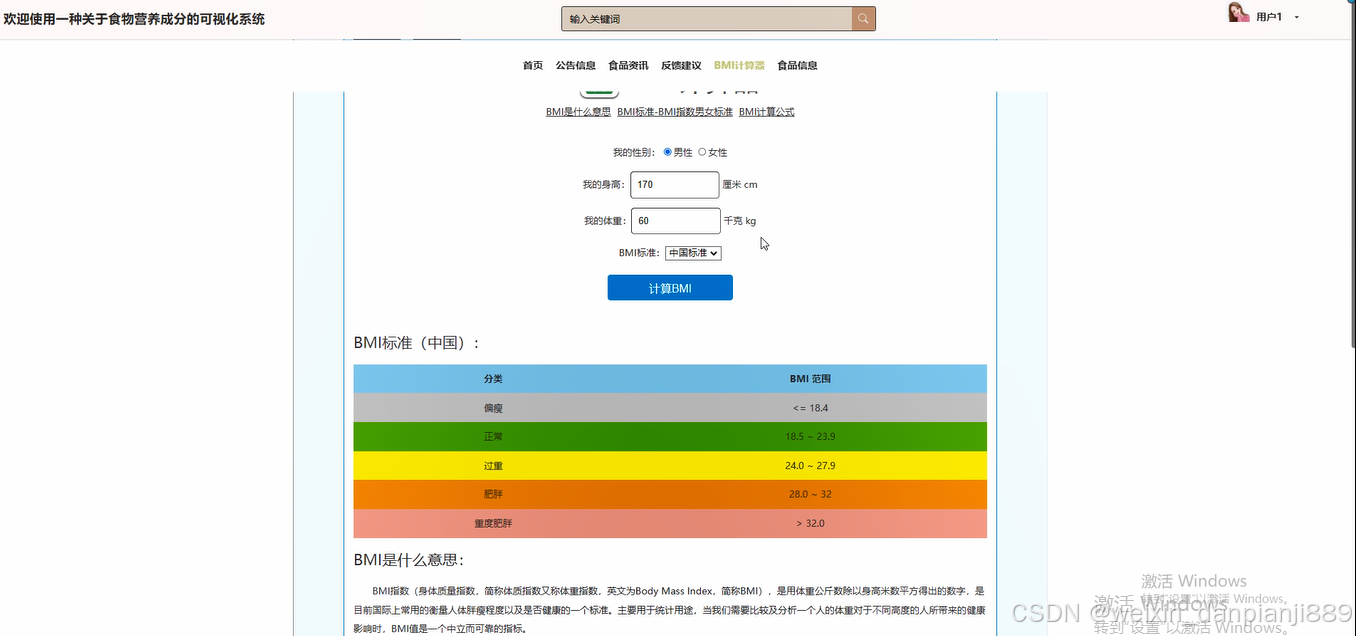

BMI计算器：用户点击可查看物资入库列表。界面图如下。

图5-6 物资入库管理界面图

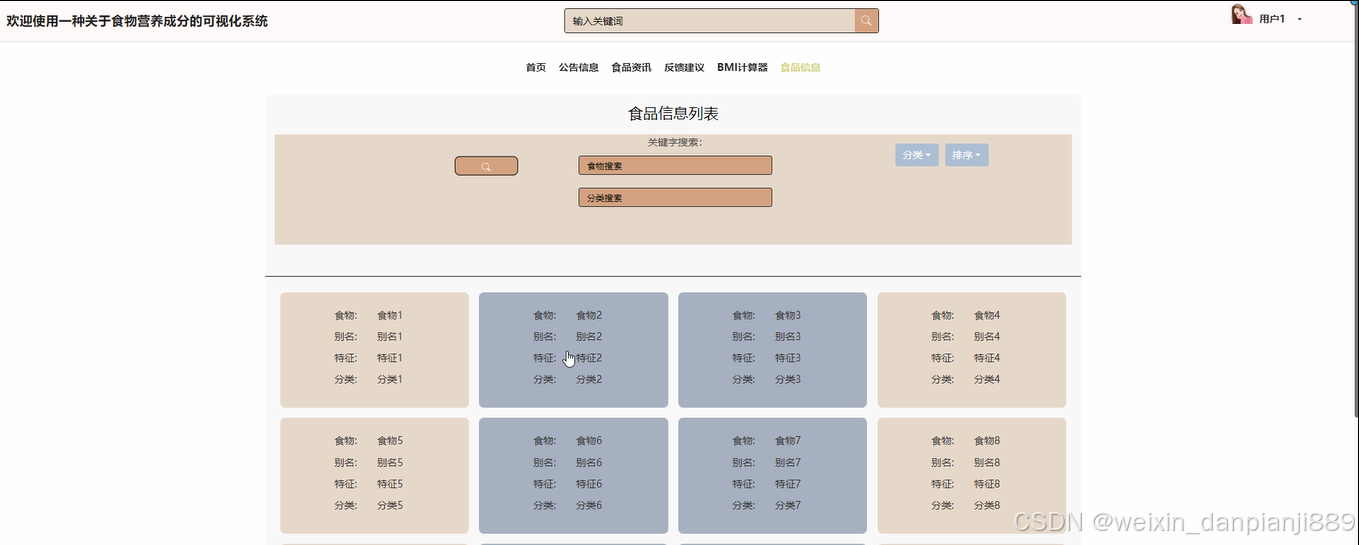

食品信息：用户点击可查看应急事件列表和应急事件添加；点击“应急事件添加”，输入事件编号、事件名称、用户账号、联系方式，选择处理状态、现场情况、情况描述，点击“提交”按钮进行添加。同时即可对应急事件进行突发申领物资操作，包括物资名称、物资数量、申领缘由、申领时间。界面图如下。

图5-7 应急事件管理界面图

6 系统测试

6.1系统测试目的

虽然程序设计本身就具备一定的风险，因此，即便出现一点点的失败，也很少影响到整个的运行。然而，即便出现一点点的失败，也很少影响到整个的运行，因此，我们必须对程序进行严格的检查，及早发现和解决失败，从而确保整个系统的运行良好，从而确保其运行的持久性和稳定性。通过本章的讨论，我们可以更好地识别出存在的问题，从而有效地解决它们，尽管需要花费大量的精力，但却至关重要且不可或缺。

软件测试和开发过程有着密切的联系，它们都需要遵循严格的管理学原则，以确保软件的可靠性和可用性。然而，随着技术的发展，国内的软件测试已经取得了长足的进步，其流程更加完善，效率也更加提升。

为了验证应一种关于食物营养成分的可视化系统的有效性，我们需要对其各个功能模块的运行情况和性能进行严格的检查和验证。一旦检查结果出现问题，我们将立即采取措施，并尽快纠正，从而为用户提供更加优质的服务。

6.2系统测试概述

系统测试有两种，一种是黑盒测试，另一种是白盒测试。一般来说，黑盒测试就是功能测试，也叫需求测试。在黑盒测试的过程中，我们并不知道它的开发原理，而只是作为一个用户对系统进行测试。我们主要依靠以前的测试经验来取一些临界值，然后通过测试用例进行测试，这是发现问题最快的方式。其次，利用测试用例找出一些具有代表性的数据对系统进行测试。黑盒测试过程中常用的测试工具有WinRunner和Autorunner；白盒测试称为结果测试，即逻辑驱动测试。在白盒测试的过程中，我们主要是按照系统开发的原则进行测试，主要是作为开发人员测试代码是否完成了其特定的功能，以及具体的路径是否正确。当然，这种测试方法费时费力，因为每个函数都有不止一条运行路径，通过测试程序中运行的路径，我们可以检测到开发的代码是否有错误，是否达到了预期。在白盒测试过程中，常用的测试工具有JContact、C++Test和CodeWizard。

6.3测试结果

在测试每个功能的过程中，我们应该严格按照指定的测试计划逐步进行测试，不能急于实现，并且每个测试的结果都应该充分记录下来，最好的选择是自动化测试，这样可以更准确、更快地完成，而不是依赖手动测试，因为这样可以避免问题，它还可以防止疲劳和问题。进行测试时，必须保持高度专注，密切关注测试结果，并及时纠正任何异常情况；最后，在测试完成后，应该正确保存文档以备将来使用。经过测试可以发现，原来开发的系统是清晰的，只有对其进行细化，编程的过程才会变得更加顺利。只有有了良好的结构，后期的编程工作才能顺利完成，同时也可以大大降低时间和精力成本。

结论

在本次系统设计的过程中，我们将深入探讨应一种关于食物营养成分的可视化系统，从研究背景、目标到实施方案，并详细阐述每一章的内容，以及该系统的硬件和软件环境。其中包含了：需求分析+功能需求+用例图，以此表示系统的功能的流程、模块的处理过程。绘制总体各个结构+流程图，并根据功能细致设计的需要，再来设计数据库的表结构，并绘制E-R图，实现程序接口，然后完成调试。最后，本文进行了总结，并提出了下一步的发展方向。

在这次设计中，我通过不断地探索和学习，掌握了python技术和框架，并创建了一个应一种关于食物营养成分的可视化系统，这让我对编写系统的必要性和运行环境有了更深入的了解。为了更好地完成这个项目，我花费了大量的时间，不仅丰富了自己的知识面，并且学习并积累了许多宝贵经验。系统刚开始时，我对django框架这个技术只是稍微有些了解，但是通过这次基于django框架的应一种关于食物营养成分的可视化系统设计，让我更加深入地去探讨了，django框架运转的原理，从中学到了如何去配置服务器环境和连接数据库。在基于django框架的应一种关于食物营养成分的可视化系统设计的过程中，我还学会了使用dreamweaver来建设一个简单的页面，这样可以极大程度提高我的实际操作能力，也因此激发了我对这个领域的浓烈兴趣。

系统的这一次发展提升了我自己的能力，也学到了框架如何实现基本功能。同时在编程代码各方面也做了的很多尝试，从关注代码错误到做一些小的修改，都有了很大的提高。同时，在撰写论文时，还查阅了大量的参考资料，对论文的结构和文献资料进行了总结和分析。已作出努力，尽量减少错误和走弯路，从一开始的系统功能概念化到逐一实施，并进行了广泛的研究报告。也许后续操作过程中还有很多实现不完美的功能，但我依然会继续学习，努力在以后的软件开发、编号代码中吸取教训，总结不完美之处，努力的在软件开发越来越强。以上是我在本次设计中的总结，希望在未来取得更好的成绩。

致　谢

眨眼之间，大学生活就要结束了。在本文的最后，我要感谢我和蔼可亲的导师、团结有爱的同学的帮助和鼓励。此刻，我找不到感谢之词可以用来表达我最深切的感激之情。尤其感谢我的指导老师，在选题的过程中与我进行了深入的交流，在毕业设计期间给我提供了一些指导。四年的学习生活让我受益良多，老师们的丰富的学术知识、认真负责的学习态度让我受益匪浅。在此，我深深地感谢那些曾经给予我帮助和指导的老师！

我们的论文得益于许多学者的贡献，他们的研究成果为我们提供了宝贵的指导，使我们能够更好地完成这篇文章。感谢我的同学和朋友在我的写作以及排版过程中给予热情的帮助，才使得我比较顺利的完成了这篇论文。

感谢大学里遇见的朋友，你们在我这四年里留下无数的温暖和快乐，让我对这个校园多了一份留念。最后，感谢我的父母、辅导员、班长，以及室友们对我大学生活上的关心和理解，让我能保持乐观和追求我所热爱的。尽管我的能力有限，但我仍然尽力去完善这篇论文，并且诚挚地希望各位老师和学友能够给予宝贵的指导与意见！

参考文献

[1]刘广伟.食学体系——“食事认知”内部属种与并列关系的确立[J].山西农业大学学报(社会科学版),2024,23(02):1-10.DOI:10.13842/j.cnki.issn1671-816X.2024.02.001.

[2]王芬.食品营养学在体育训练中的应用——以“第五届中国绿色农业与食物营养高峰论坛暨硒区圆桌会议”为例[J].核农学报,2024,38(03):615-616.

[3]张良峰.基于Django和Vue的低代码平台构建[J].数字通信世界,2024(01):45-48.

[4]曹惠茹,袁跃钊,周子健等.基于Vue与ECharts的粮食价格可视化系统设计与实现[J].电脑编程技巧与维护,2024(01):7-9+29.DOI:10.16184/j.cnki.comprg.2024.01.042.

[5]罗碧珍,魏书精,黄剑坚.木奶果果实的常规营养成分分析与比较[J].防护林科技,2024(01):72-76+80.DOI:10.13601/j.issn.1005-5215.2024.01.018.

[6]周美,魏福晓,廖秀等.不同树种对附生铁皮石斛营养成分及硒含量的影响[J/OL].广西师范大学学报(自然科学版):1-12[2024-03-06].https://doi.org/10.16088/j.issn.1001-6600.2023101802.

[7]崔亚娟,蒋继娅,罗婧璇等.食物营养与健康科普形式的创新——以营养标签为例[J].科技传播,2024,16(01):30-34.DOI:10.16607/j.cnki.1674-6708.2024.01.014.

[8]胡娟.校园三维可视化信息系统的设计与实现[J].信息记录材料,2024,25(01):112-114+117.DOI:10.16009/j.cnki.cn13-1295/tq.2024.01.066.

[9]王志前,王剑锋,林伟等.遥感卫星任务数据可视化系统设计[J].中国航天,2023(12):36-40.

[10]赵新宁,赵艺璇. 加快构建与大食物观相一致的营养标准体系[N]. 农民日报,2023-12-20(008).DOI:10.28603/n.cnki.nnmrb.2023.005970.

[11]魏晓玲,刘红英.基于Python和Django框架的琴房管理系统设计与实现[J].无线互联科技,2023,20(22):51-53.

[12]张小梅,何菊,佘侃侃等.Django框架下的用户鉴权机制分析与研究[J].无线互联科技,2023,20(18):146-148.

[13]曹雪朋.基于Django的数据分析系统设计与实现[J].信息与电脑(理论版),2023,35(15):141-143.

[14]李天童,胡霄,李丽等.营养不良可视化系统构建[J].卫生研究,2023,52(03):412-417.DOI:10.19813/j.cnki.weishengyanjiu.2023.03.013.

[15]李子昂. 可视化食品营养标签对食品健康评估影响的眼动研究[D].陕西师范大学,2022.DOI:10.27292/d.cnki.gsxfu.2020.002345.

[16]陆颖. 我国主流消费食物营养成分的监测[C]//中国营养学会,亚太临床营养学会,江苏省科学技术协会,中国疾病预防控制中心营养与健康所,农业农村部食物与营养发展研究所.营养研究与临床实践——第十四届全国营养科学大会暨第十一届亚太临床营养大会、第二届全球华人营养科学家大会论文摘要汇编.营养研究与临床实践——第十四届全国营养科学大会暨第十一届亚太临床营养大会,2019:2.DOI:10.26914/c.cnkihy.2019.010692.
