在产品结构设计日常的工作中，客户提供给我们图档通常是被转换成IGS、STP、OBJ等格式，由于不同软件的导出精度不同，在数据交换过程中难免会出现不同程度的破面。因此，破面修复技术也是我们要掌握的一种常用的技能，但同时对很多设计师而言也是棘手的问题。今天的文章就结合一个简单的案例来和分享： 移动顶点、添加间隙、替换等质量在破面修补中的运用。

关于破面是怎么产生的、如何辨识破面请参考公众号文章：Proe/Creo曲面造型·IDD破面修补第一招--自动修补

案例1

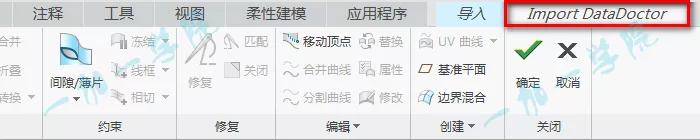

既然这篇文章是分享IDD破面修补中的实用指令，所以首先进入IDD模块是第一步的操作。[模型树：导入特征--编辑定义]

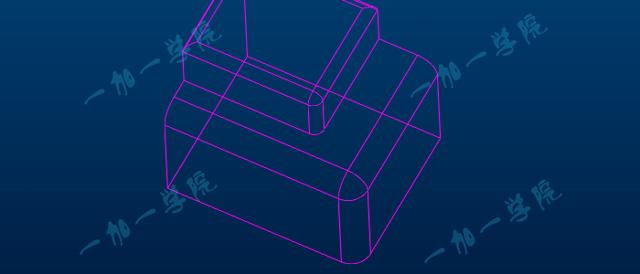

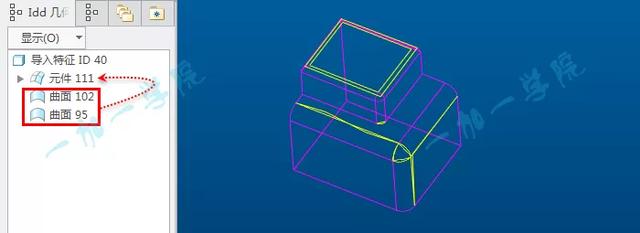

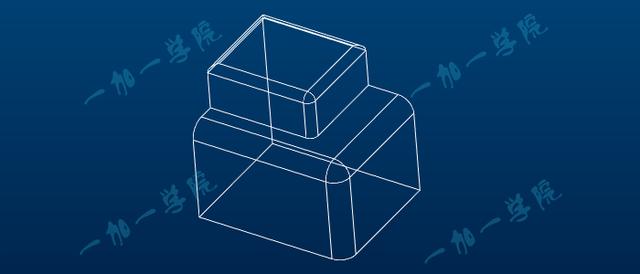

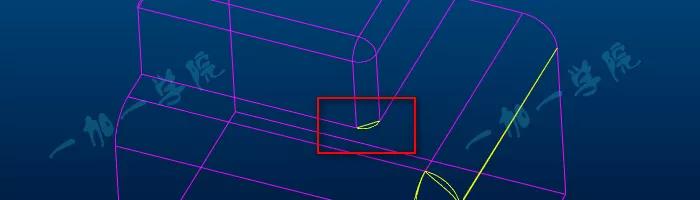

STEP1:辨识破面，找到破面的位置，并对分离曲面进行折叠

STEP2:分析并修复顶部破面

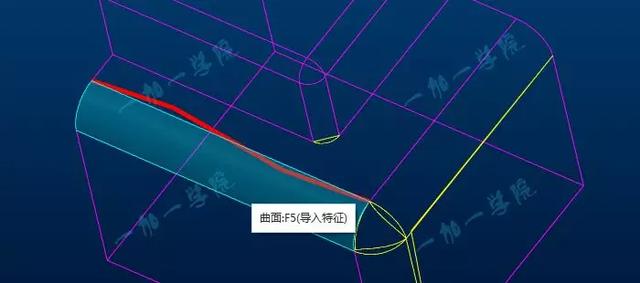

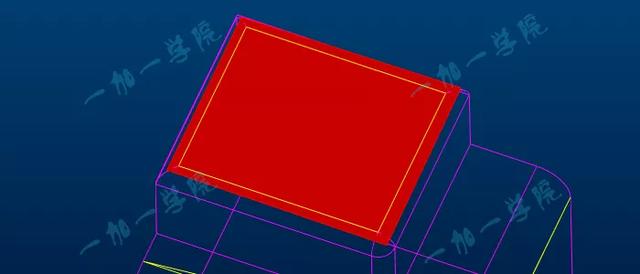

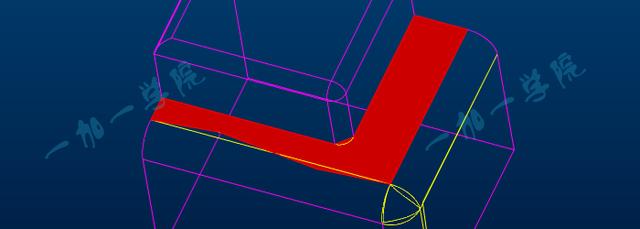

①：从导入曲面可以发现顶部曲面(红色加亮)边界超出实际范围，所以我们需要将曲面的顶点移动至正确位置，故此处采用：移动顶点

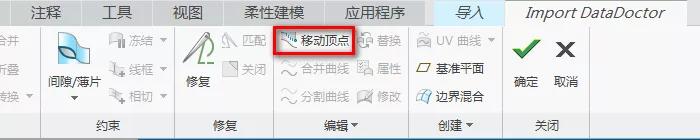

② 移动顶点

STEP3:分析并修复中间部分破面

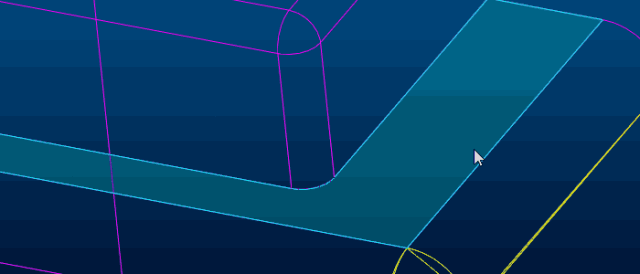

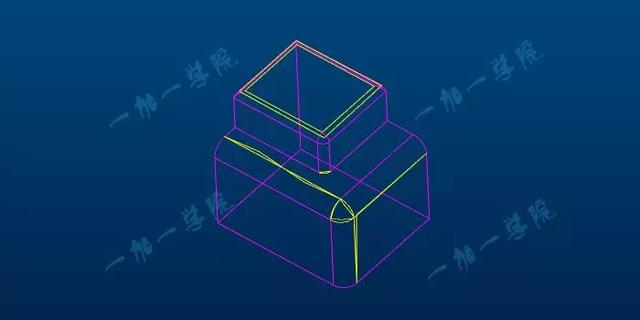

①：从导入曲面可以发现曲面边界(红色加亮)与R角曲面边界不重合，所以我们需要将曲面的边界进行修复，此处采用：替换

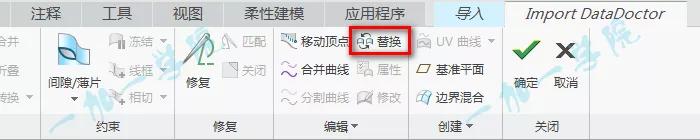

② 替换[选择需要替换的曲面边界--替换指令--替换边界]

STEP4:分析并修复中间部分圆角破面

其实这部分的破面修复方式和上步的操作相同，只需要将曲面边界进行替换即可

STEP5:分析并修复中间部分圆角破面

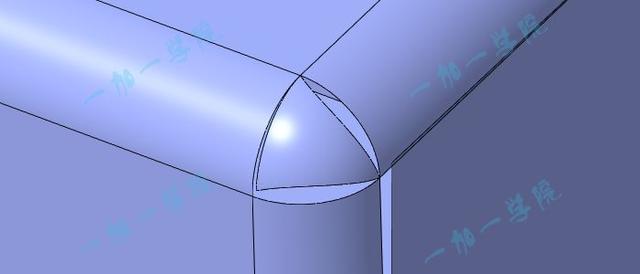

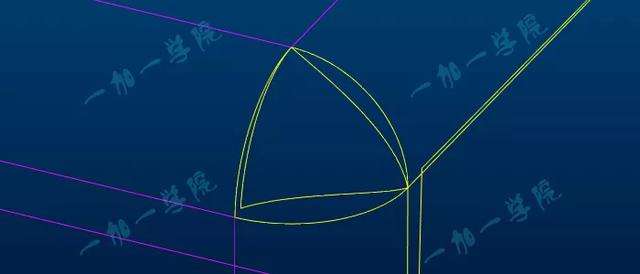

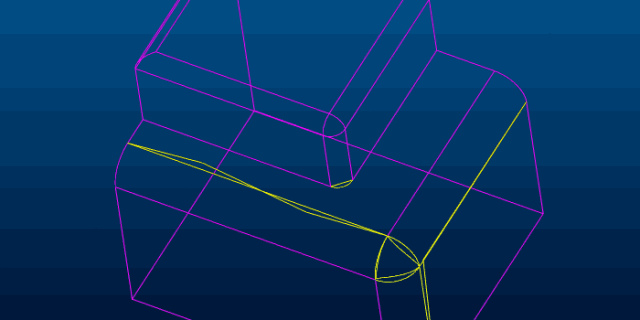

从曲面效果可以看出此处破面与现有的曲面边界部分出现了顶点不重合及边界间隙，故此处可以考虑：移动顶点与替换进行修复，为给大家介绍方法，这里我们采用：移动顶点与添加间隙的方式进行修复。

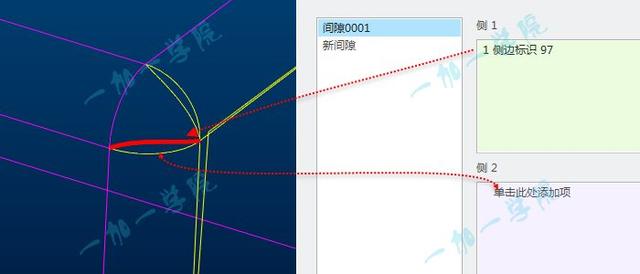

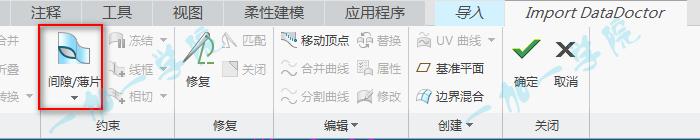

①进入定义间隙指令，并分别添加侧1与侧2

②选择自动修复

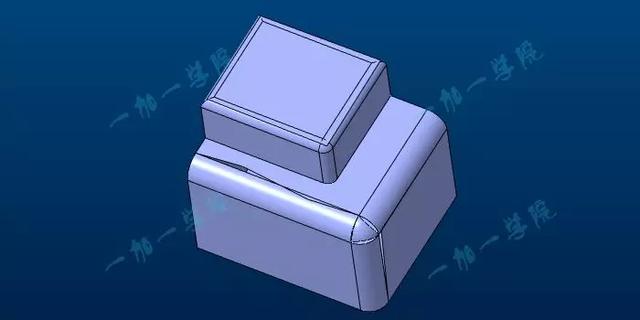

③实体化

---

本文章中虽然案例比较简单，但足以体现这些常用破面修补指令的便捷性与重要性，在掌握的基础上灵活的运用则可以在实际的工作中发挥最大的用处~

文末练习
