您知道墙壁开关插座如何安装接线吗？第一步，壁开关插座底盒在拆卸完好后，过对底盒墙内部清洁。第二步，电源线处理。第三步，插座三线接线方法。第四步，开关插座固定安装。第五步，墙壁开关插座面板固定。下面小编将自动手安装的各详细的安装步骤图一起贴上。

家里墙壁开关插座烧坏了怎么更换？多数人碰到这样情况会不怎么来办，因为像这样的情况，基本上线路是电工负责安装，自己又不懂电路知识，该怎么办？其实今天就想和大家分享一下，开关插座的安装知识，其实开关插座接线安装到底没有你想得这么复杂。其实只要你稍微了解一下电路知识，即可以亲自动手安装和更换了。下面小编将自动手安装的各详细的安装步骤图一起贴上。

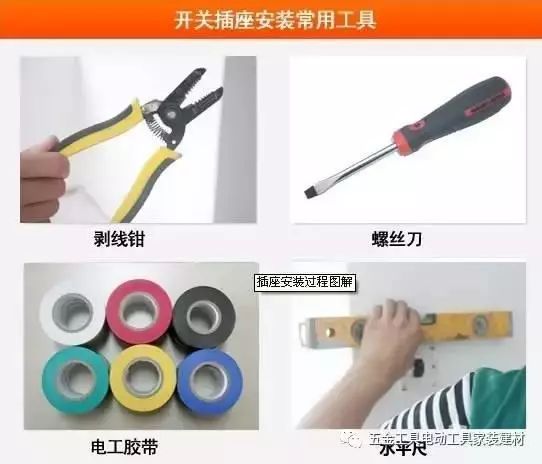

首先我们要把墙壁开关插座安装工具准备好。

开关插座安装工具：测量要用的卷尺(但水平尺也可以进行测量的)，线坠，钻孔时要用的电钻和扎锥，手用绝缘手套和剥线钳等。

墙壁开关插座安装准备：在电路电线、底盒安装以及封面装修完成后安装。

墙壁开关插座的安装需要满足重要作业条件，第一要安装的墙面要刷白，油漆和壁纸在装修工作完成后才可开始操作。一些电路管道和盒子需铺设完毕，要完成绝缘遥测。

动手安装时天气要晴朗，房屋要通风干燥，要切断开关闸刀电箱电源。

插座安装过程

第一次安装电源墙壁开关插座要保证它的安全和耐用性，建议咨询一下专业装修工人来告诉你安装方法。

如果亲自动手安装及更换开关盒，要先用手机拍几张开关内部原本的接线图，在拆卸时对开关插座盒中的接线要必须认清楚。安装工作要仔细进行，不允许出现接错线和漏掉一支线未接的情况。

开关安装流程主要以清洁到接线到固定来安装。

第一步、墙壁开关插座底盒在拆卸完好后，过对底盒墙内部清洁

开关插座安装：首先将安装位置卫生处理好，打扫干净把灰尘和杂物清除。

开关插座安装于木工油漆工等之后进行，对于长期用的底盒子会在所难免堆积灰尘。开关插座底盒进行灰尘杂质清理干净，并用抹布把盒内残存灰尘擦净。这样做防止杂质影响电路工作。

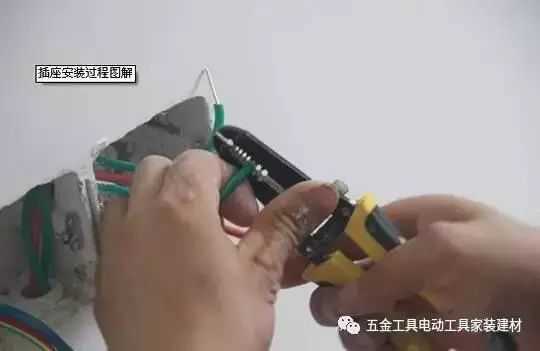

第二步、电源线处理

开关插座安装：将盒内甩出的导线留出一段将来要维修的长度，然后把线削出一些线芯，注意削线芯时不要碰伤线芯。若是这时有些想不起来，看一下你拍下的几张手机图，看明白后，将导线按顺时针方向缠绕在开关插座对应的接线柱上，然后旋紧压头，这一步骤要求线芯不得外露。

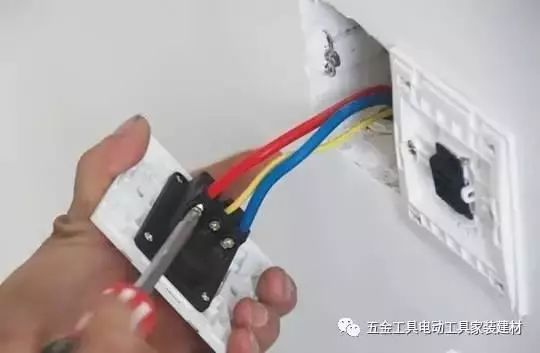

第三步、插座三线接线方法

开关插座安装：火线、零线和地线需要与插座的接口连接正确。

火线按图，把它接入开关2个孔中的一个A标记内，把另外一个孔中留出绝缘线接入下面的插座3个孔中的L孔内过行对接。零线接入插座3个孔中的N孔内接牢。地线接入插座3个孔中的E孔内接牢。若零线与地线错接，使用电器时会出现黑灯及开关跳闸现象。

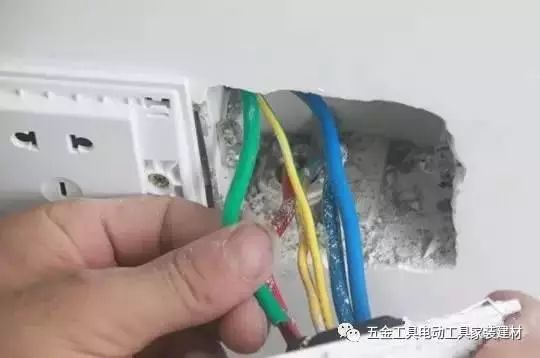

第四步、开关插座固定安装

墙壁开关插座安装：将导线按各自的位置从开关插座的线孔中穿出。

先将底盒子内留出的导线由塑料台的出线孔中穿出来，再把塑料台紧紧贴在墙面中，在用螺丝把它固定在底盒子上。固定好后，将导线按刚刚打开盒时的接线方式，把各自的位置从开关插座的线孔中穿出来，并把导线压紧压牢。

第五步、墙壁开关插座面板固定

将墙壁开关插座紧贴于塑料台上，方向位置摆正，然后用工具把螺丝固定牢，最后盖上装饰板。
