介绍激光打印机成像原理步骤中的构成要素，并能够阐述每个步骤的原理和意义

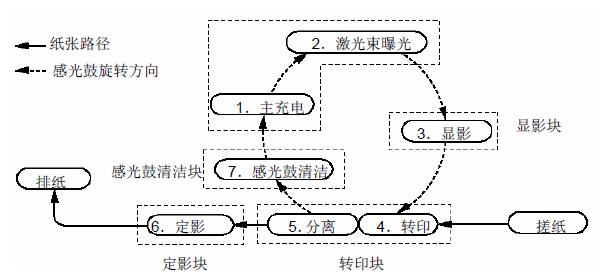

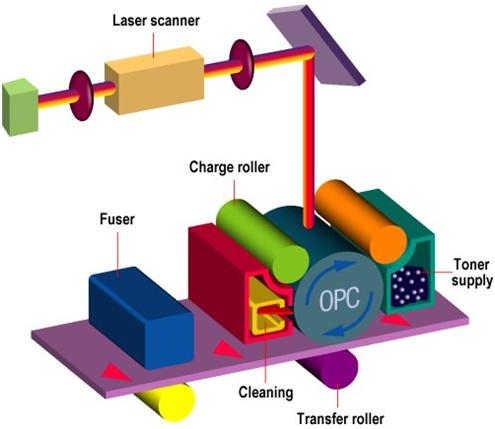

激光打印机整体系统介绍：

1、一次充电概述：在感光鼓表面均匀分布电荷

为了让感光鼓具有对光的感度，向它的整个表面均匀地充电，施加电荷。OPC鼓在一次充电工序中带上负电荷。一次充电大致分成两种，一种是让充电辊直接给感光鼓施加电荷的辊充电方式(直接充电)，另一种是通过电晕放电让鼓表面均匀充电的电晕充电方式(间接充电)。

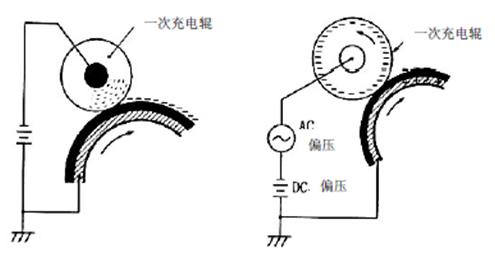

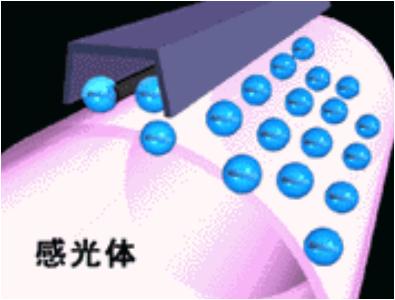

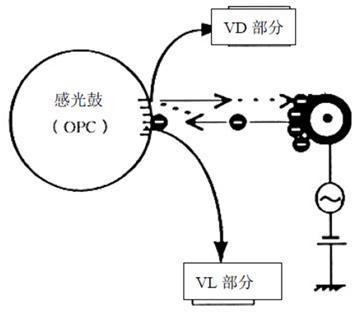

一次充电-辊充电

一次充电辊是由具有导电性能的橡胶制成的。 和电晕放电方式相比，具有施加电压低，几乎不发生臭氧的优点。一次充电辊有只施加DC偏压的，也有向DC偏压施加重叠了的AC偏压的。

对感光鼓进行充电，对感光鼓表面施加一层均匀的负电荷，使得感光鼓表面产生一个均匀的负电势层并维持这个常数电势。感光鼓表面光导体材料在不见光的情况下为绝缘体，呈中性状态，不带有任何电荷。要实现在光导体表面的'静电潜像'，首先必须要在光导体表面进行充电，使之带电。

为准备形成潜像，利用均匀的负电势对感光鼓表面充电。在该主充电中，从主充电辊直接向感光鼓充电。在主充电辊上外加直流偏压，以保持感光鼓表面上均匀的电势。

在主充电辊外加直流偏压已保持鼓表面均匀负电势 DC偏压：-500－-800V

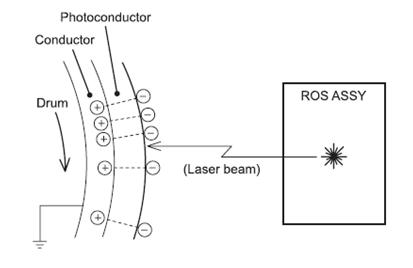

2、激光曝光概述

向被均匀充电了的感光鼓的表面照射相当于原稿图像范围的光线，感光鼓的表面就会产生明亮区域和黑暗区域的电位差。

感光鼓上的被光线照射的地方的电阻值会下降，通过一次充电提供的电荷(负电荷)消失(被中和)。

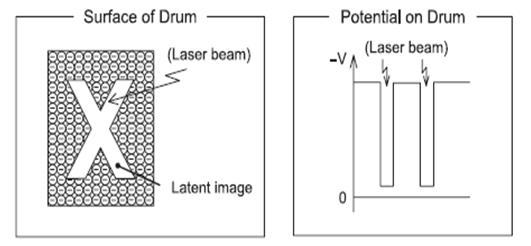

由于感光鼓上产生的明亮区域和黑暗区域的电位差，形成的肉眼无法看到的图像被称为静电潜像。

在数字方式的图像曝光中，使用激光。

激光的特征之一是具有直进性。运用这种直进性，在复印机或打印机上可以重现正确的图像。

激光有气体激光、固体激光、色素激光、半导体激光等，在打印机上，使用小型的使用寿命长、ON/OFF很方便的半导体激光。

另外，激光还包括肉眼可以看见的激光(可视激光)和肉眼看不见的激光。

a、光照区域：明部、电荷消失 b、无光照区域：暗部、电荷保留

3、数字激光复印机的静电潜像

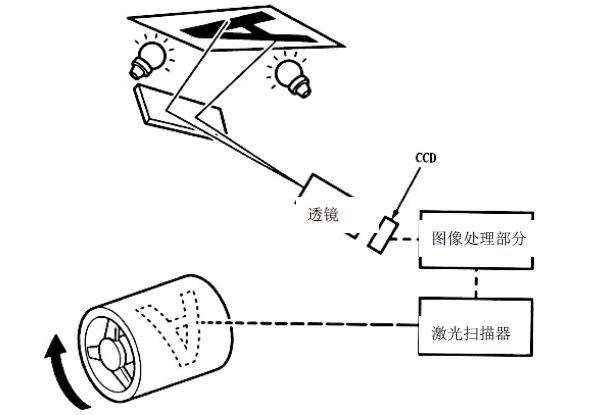

在数字方式(数字复印机、激光束打印机)中，“相当于原稿图像范围的光线”照射到放在原稿台上的原稿，得到的光照图像被称做CCD的元件接收，将CCD发出的电信号数字化后，用激光进行曝光。

在数字方式中(数字复印机、激光束打印机)，和模拟方式相反，明亮区域是文字，黑暗区域是文字以外的白底。

感光鼓上的被光线照射的地方的电阻值会下降，通过一次充电提供的电荷(负电荷)消失(被中和)。

由于感光鼓上产生的明亮区域和黑暗区域的电位差，形成的肉眼无法看到的图像被称为静电潜像。

数码复印机是通过激光扫描、数字化图像处理技术成像的，它既是一台复印设备，又可作为输入/输出设备与计算机及其他办公自动化设备联机使用，或成为网络的终端。数码复印机由读取纸张图像的“扫描仪部分”和再现图像的“打印机部分”构成，相当于把扫描仪和激光打印机融合在一起。

在扫描仪部分，用灯光照射纸张，用受光元件电荷耦合器件将其反射光分解为小点，即我们常说的像素，同时转换为与纸张浓度相应的电子信号，从而完成光电转换。

在打印机部分，根据从扫描仪部分传输过来的电子信号，用激光照射感光鼓，从而在感光鼓上形成静电潜像，再经过显影、转印、定影而完成图像复印。

a.鼓表面电荷区是无图象区(暗部) b.明亮区域是图文，黑白区域是白底

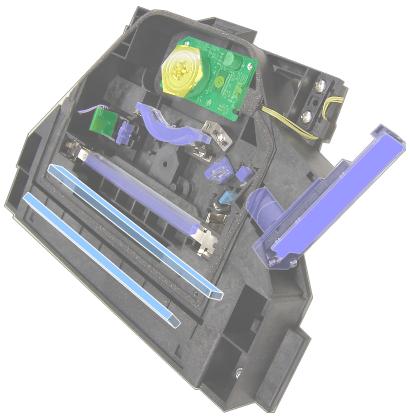

4、激光扫描单元

激光组件的功能是处理从图象处理中收集的图像数据并在感光鼓上产生潜像。

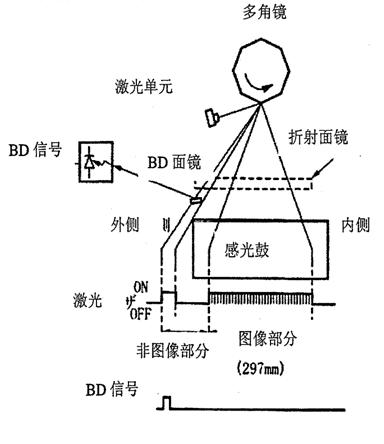

激光单元根据被数字化了的图像(录像)信号，来开/关激光。 激光单元放射出的激光被照射到高速旋转的多角镜，它的反射光经 过激光面镜(折射面镜)照射到感光鼓的表面。

从激光单元到感光鼓的路径叫做激光光路。

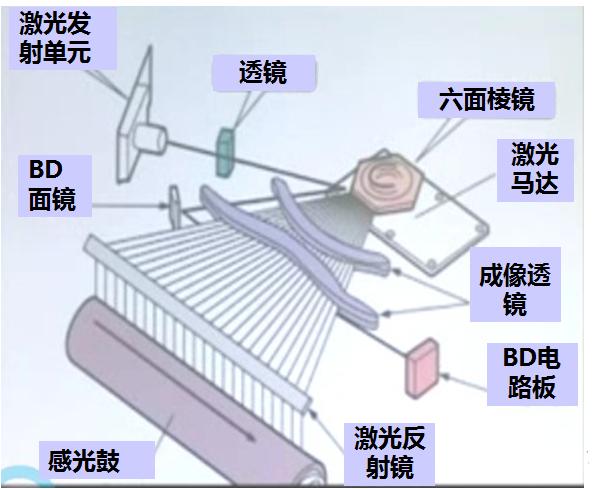

激光光路的顺序是激光单元、圆柱形透镜、多角镜、成像透镜、激光面镜(折射面镜)、感光鼓。

在光路上进行作业时，请考虑激光的危险性。

由于设置环境等的原因，激光光路上产生污垢的话，污垢对激光产生影响，可能造成图像色彩淡或发生错误。

工作原理图

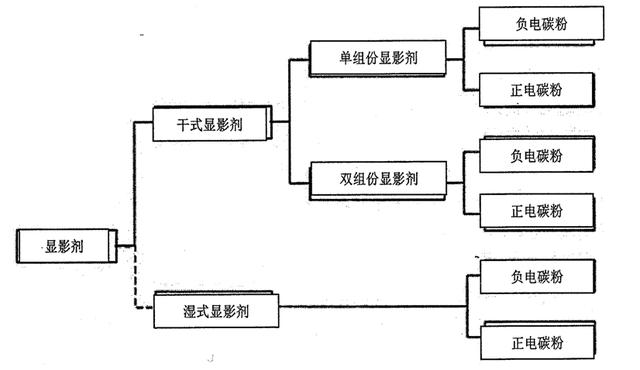

5、碳粉的分类(原厂耗材)

单组份墨粉

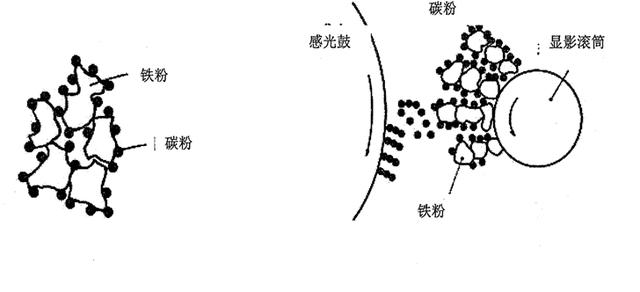

双组份墨粉

6、显影偏压

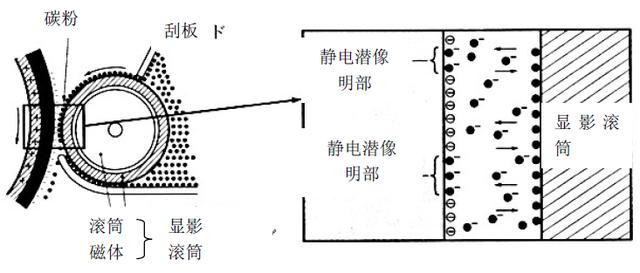

显影是将感光鼓上形成的肉眼看不到的静电潜像，用碳粉使其成为可视图像的过程。将显影滚筒上均匀涂抹的碳粉附着在感光鼓上的明部，在感光鼓上形成图像(可视图像)。

7、转印

将感光鼓上的碳粉(可视图像)转移到纸张上的过程叫做转印。

在转印过程中，在纸张的反面加上和碳粉极性相反的电荷(正 DC)，将碳粉吸到纸张的正面。这时，转印的电位既不能太高，也不能太低，否则就不能正确地转印。 另外，纸张紧贴感光鼓表面的碳粉像也是非常重要的。

转印方式里，除了辊转印方式、电晕转印方式以外，还有彩色复印机的转印鼓方式、转印刷方式和中间转印鼓方式等。

由于转印辊的强正电，被充电的复印纸比鼓表面具有更高的电势，使复印纸与墨粉之间的结合力比鼓与墨粉之间更强，从而吸引墨粉到复印纸上。

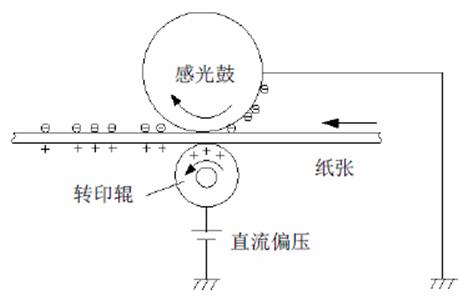

在这一步骤中，感光鼓上的墨粉图像被转印到纸张上。本机在面向感光鼓的转印辊上外加直流正偏压，使纸张带上正电荷。这使得感光鼓表面上带负电荷的墨粉能够被转移到纸张上。

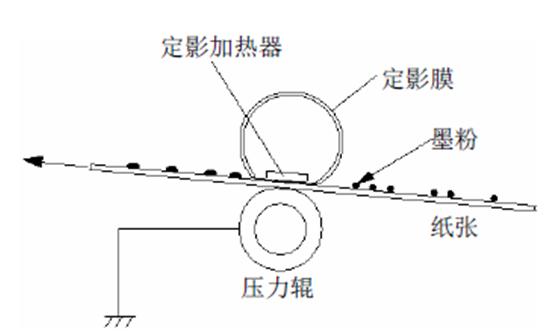

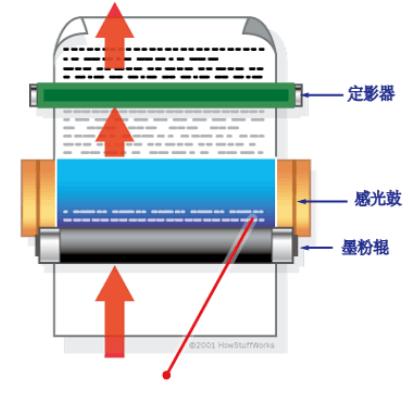

8、定影

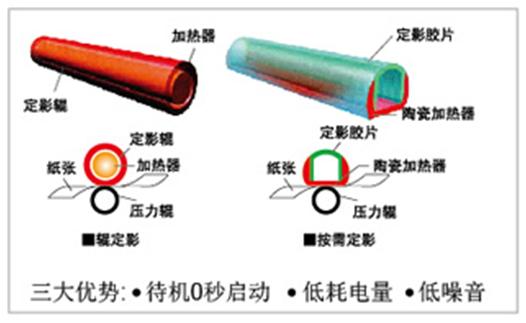

墨粉由树脂和碳粉合成，通过加热加压后溶化固定在纸张上。佳能打印机采用按需定影法，在纸张上定影被转印到纸张上的墨粉图像。

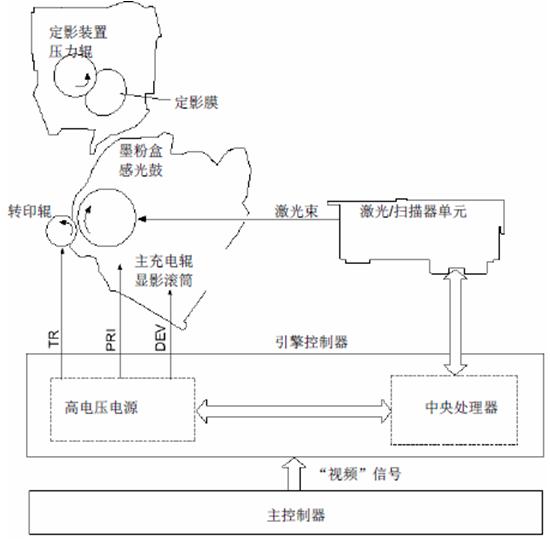

9、小结(成像系统概要)
