android线控耳机开发,Typec转3.5mm耳机方案带线控SSS1530设计开发(原理图+PCB电路）...

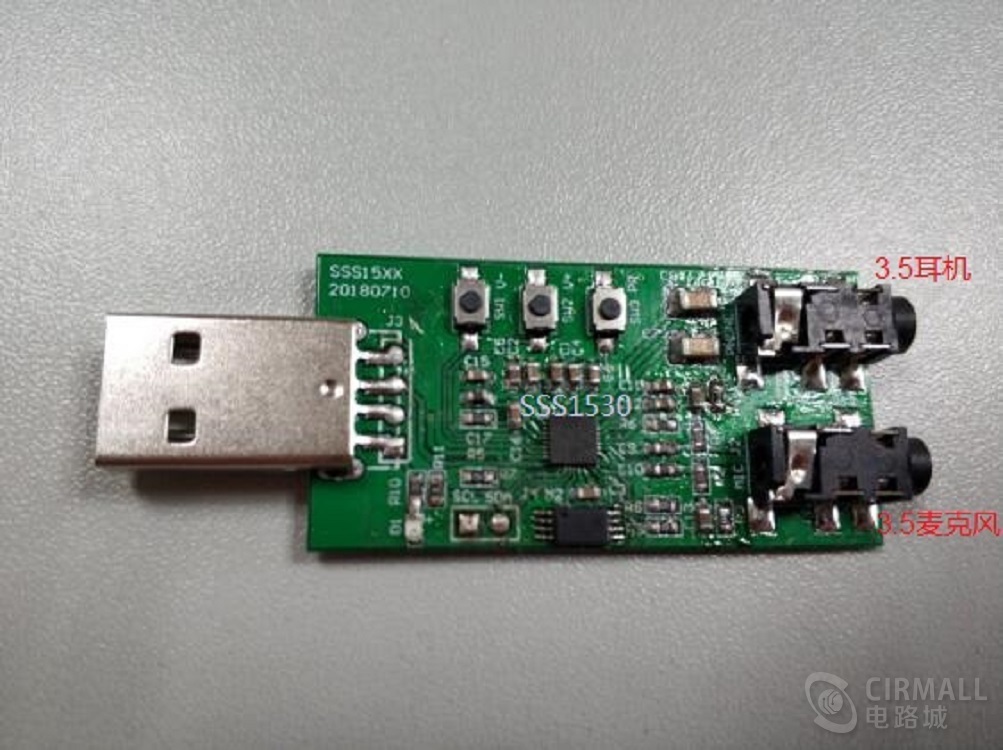

SSS1530方案，支持USB、Type-C接口，可以实现耳机、麦克风功能。

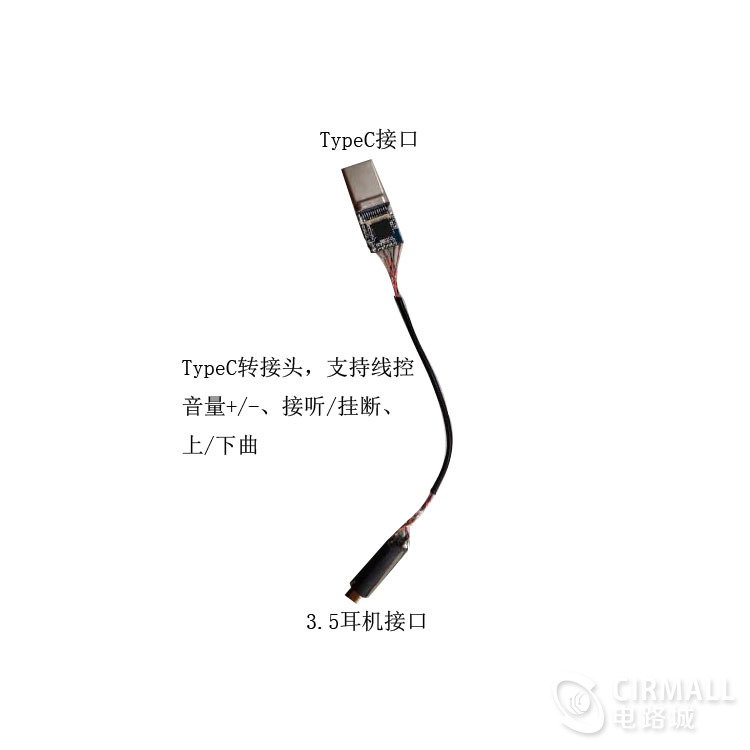

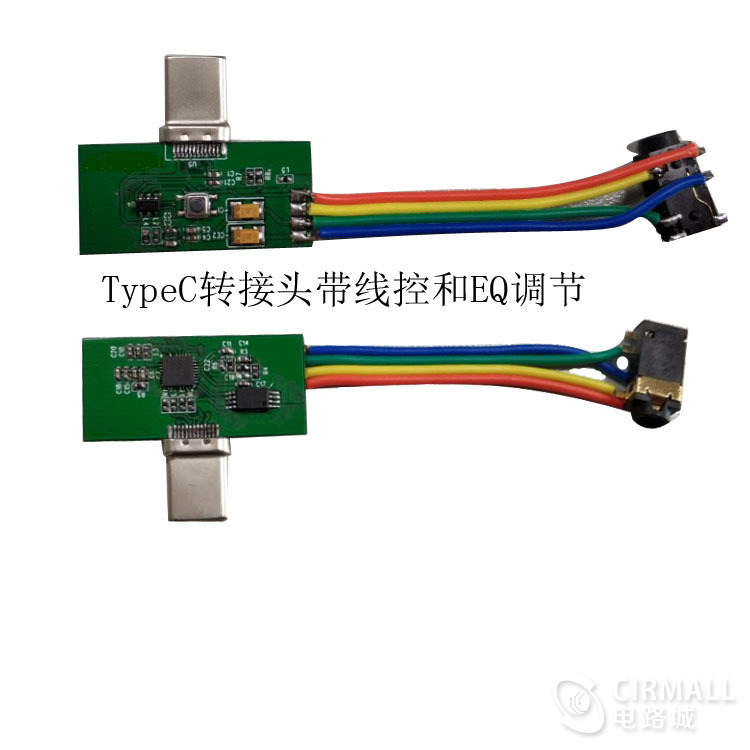

Type-c耳机、安卓耳机转接头方案、耳机转接头方案

功能特性：

1、可以实现耳机+麦克风应用、单耳机输出、单麦克风输入功能；

2、支持播放\暂停(接听\挂断)、音量加\减、上一首\下一首按键；EQ、3D音效；

3、支持自定义复合按键用法音量加减和上下首复合按键；支持短按、长按等按法；

4、具有IIS IN\IIS OUT功能，可以外加高品质codec，做高阶发烧应用；

5、具有IIC接口，支持外部MCU IIC控制；

SSS1530是3S高度集成的单芯片USB音频控制器的片上振荡器保存外部12MHz晶体成分。SSS1530功能立体声16位ADC，立体声16位DAC、耳机驱动，5波段硬件均衡器，音频锁相环时钟振荡器，USB，USB FS控制器和物理层。外部EEPROM 24C02 ~连接USB 16提供了灵活性VID/PID /产品线，默认的增益设置，和其他定制功能。SSS1531是USB音频解决方案低BOM的解决方案。

二、SSS1530产品特点：

嵌入式USB FS收发器和控制器

嵌入式USB 48mhz芯片振荡器无需外部晶体元件的需要

嵌入式16位立体声ADC的dB线性PGA

嵌入式16位立体声DAC

可变增益调节耳机放大器

嵌入式5V至3.3V和1.8V输出调节器外部5V操作单

嵌入式1.8V电源复位

符合USB规范v2.0全速运行

兼容的USB音频设备类规范V1.0

支持USB暂停/恢复模式

支持一个控制端点，一同步出端点，端点一等时，和端点中的一个中断

备用零带宽在不释放USB总线带宽设置

两线串行总线的外部MCU控制

音量，音量、播放录音静音，停止和播放/暂停引脚为直用户控制 .支持USB HID主机控制同步

支持数字编码器接口的EEPROM设置音量控制

外部接口的串行EEPROM 24C02 ~ 16供应商特定的USB VID，PID，产品字符串，序列号，默认增益，默认均衡器设置，回放/记录使能。

EEPROM的读写功能通过把大规模生产的便利

支持HID引脚GPIO引脚的设置变化，与EEPROM

整个EEPROM空间可通过单片机

嵌入式5波段H / W的情商与IO引脚设定模式的选择

播放和录制功能可以独立启用产品特点

GPIO和单片机接口登记的读/写通过HID

嵌入式应用需要数字混频器

默认支持48khz对ADC和DAC使

支持I2S接口的固定采样率

1.8 V核心和数字音频锁相环操作

3.3V为振荡器，ADC / DAC操作

兼容XP，Vista，赢得了7 / 8 / 10和Mac OS X操作系统无需额外的驱动程序
