今日在更新知乎相关文章内容过程中，无意间浏览此文，念其参考学习与参考价值，故今日推文中将全篇转载此篇：塑胶产品creo工程图出图相关规范操作，文章内容为保证原汁原味，不做更改，如有纰漏之处，烦请指正。

声明：本文转载自知乎《结构基本功，用CREO出工程图的规范·塑胶篇》作者：公子淮因。

 简介

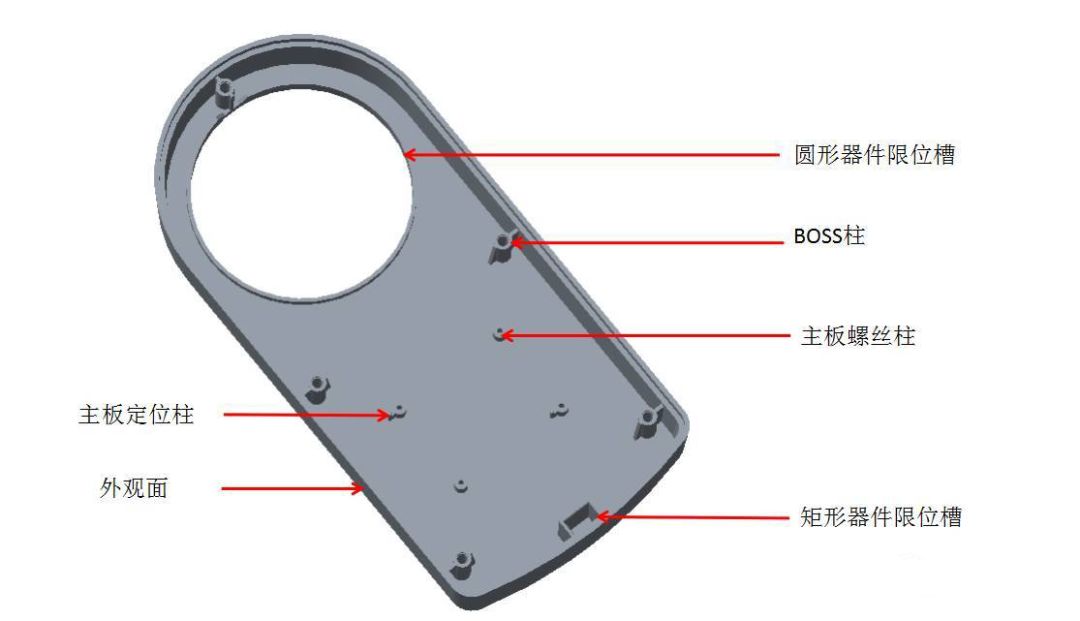

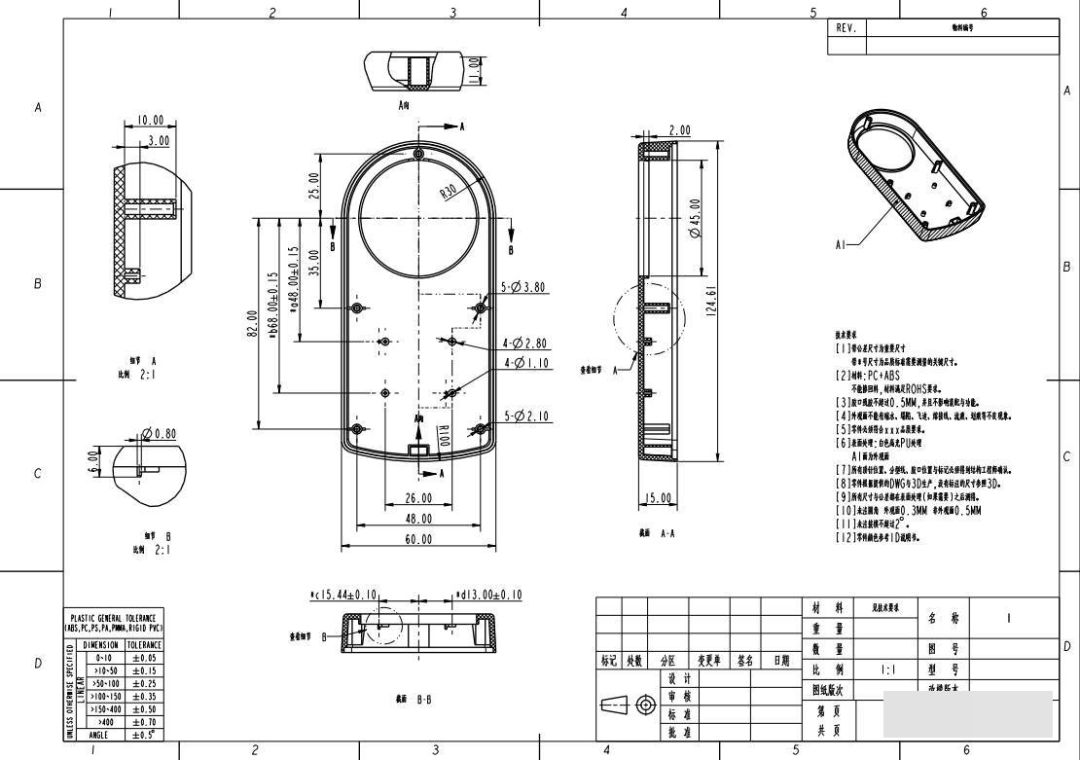

在网上找图纸画了一个比较简单的塑胶壳。

 出图标注前的准备

• 重定向一个尽量能看清所有特征的视图，保存，可以命名为3D。

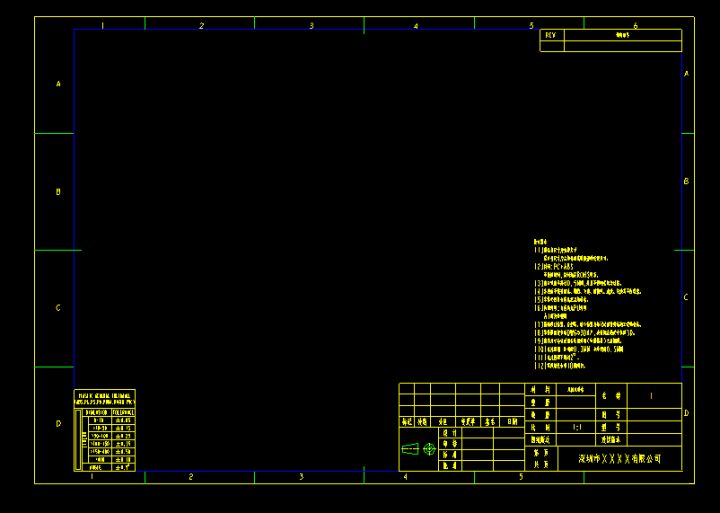

• 在creo里面新建一个绘图，然后选择图框并加载配置文件。

 标注思路

一般我的标注思路是：外观---技术要求---外形尺寸---boss柱和定位柱---其他特征和装配。

工程图主要是表示清楚一个零件(组件)的尺寸公差、形位公差和表面粗糙度。而一般塑胶件基本上都是标尺寸公差、形位公差只标特征相对基准的位置，很少去标同轴度、平行度等，表面粗糙度会在技术要求里面说明。

• 外观

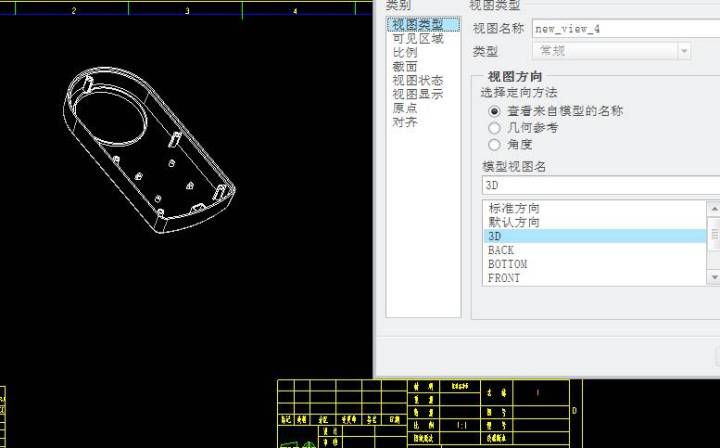

在“布局”里面点击“常规视图”然后选择3d，应用。

把比例设置为0.5，一般3d视角是平面视角的0.5倍。例如如果平面视图的比例是2：1，那么3d视角比例是1:1。3d视角和技术要求一般放在最右侧。

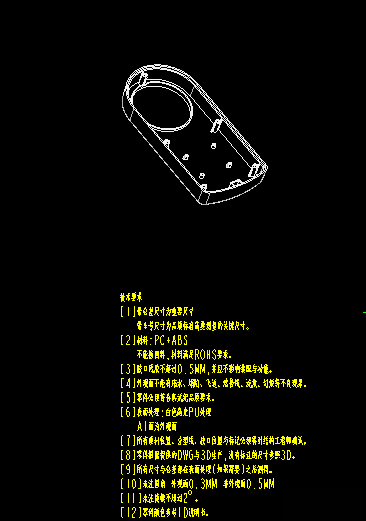

 技术要求

根据情况就可以修改[2]、[6]等。

 外形尺寸

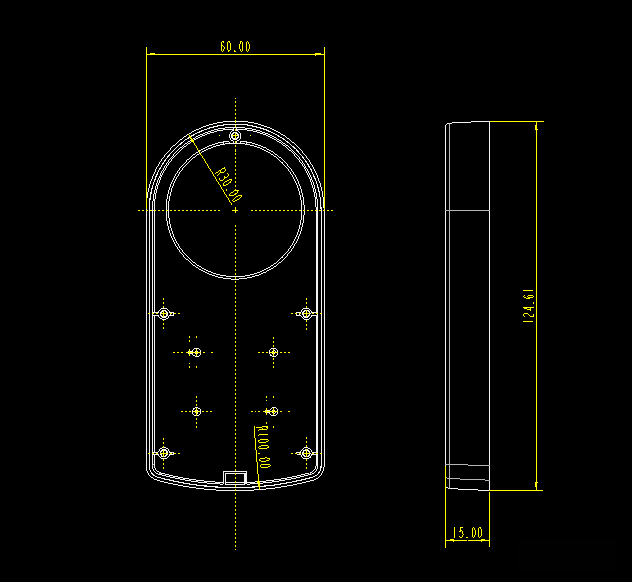

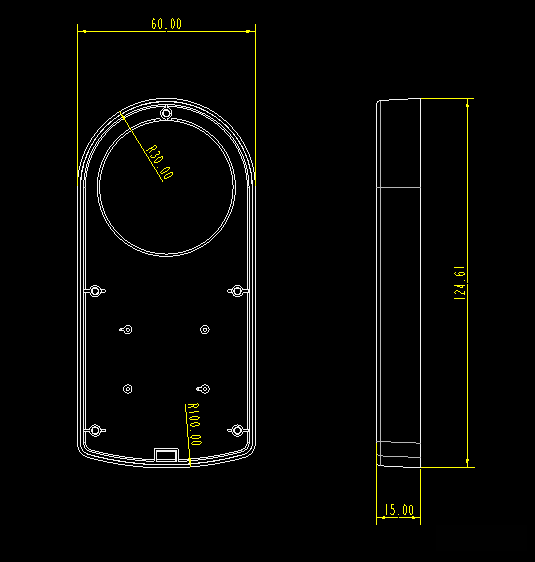

一般两个视图标注最大的长宽高即可，如果外形比较规则，可以添加一些细节的标注。

 BOSS柱和定位柱

在“注释”里面点击“显示模型注释”，然后添加轴心和孔心的中心线。

我们在标特征的尺寸时，主要是两个方面：

• 特征的外形尺寸。

• 特征相对基准的距离。

TIPS：基准一般分为：设计基准和制造基准，理论上制造基准是要符合设计基准的。但是我们标的工程图是到时候拿到实物来比对的，所以基准一般要按照好测量，重要定位来制定。

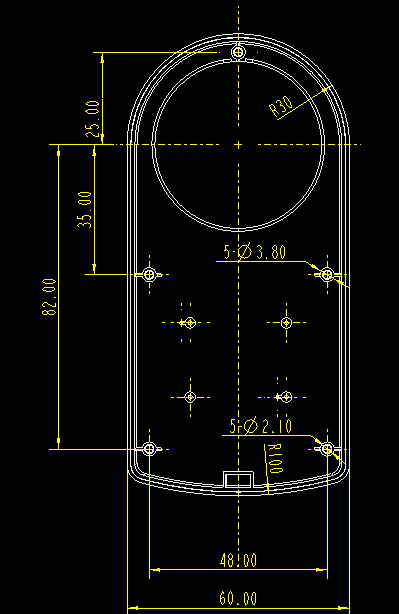

这里选取的圆形定位槽的中心线作为基准，标好位置和boss柱外形后，boss柱还不算完整，还需要把boss柱内部结构和高度标识清楚，这样就需要做剖面了。

TIPS：圆的标注一般是双箭头，圆弧的标注是单箭头。

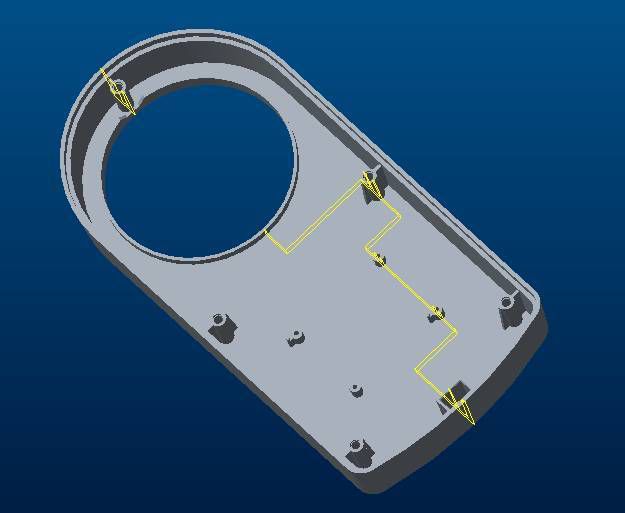

在3D里面做一个阶梯剖面，把相关特征都剖进去。命名为“A”。

TIPS：剖面分为直线剖、阶梯剖、局部剖。

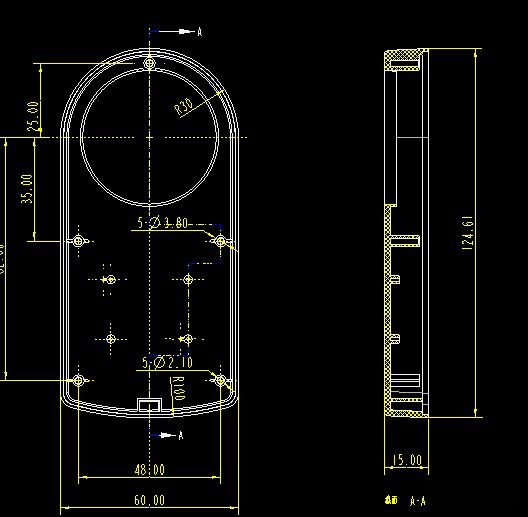

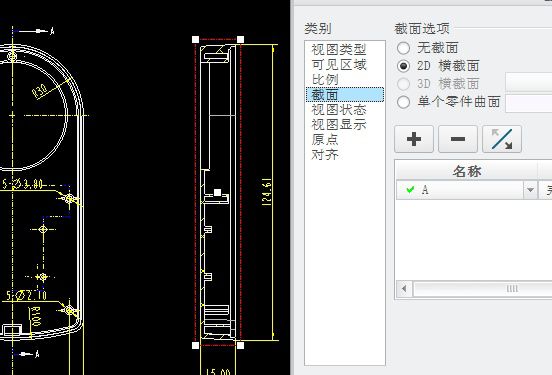

编辑红色框的这个视图，在截面里面添加成"A"。然后添加剖面箭头调整细节。

修改剖面的线性，将斜线改为地形线。

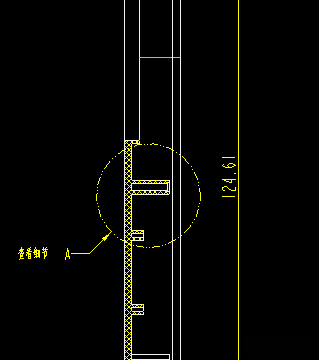

在布局里面添加详细视图，然后在详细视图里面标注BOSS柱的高度，这里差不多就完成了这部分的标注。

TIPS：在详细视图选完范围后，可以按照系统自动生成的圆圈再画一遍范围线，这样详细视图的边缘会好看一点。

 其他特征

按照跟boss柱差不多的方式，把其他特征标识清楚。常用的有：详细视图，辅助视图，局剖，阶梯剖。

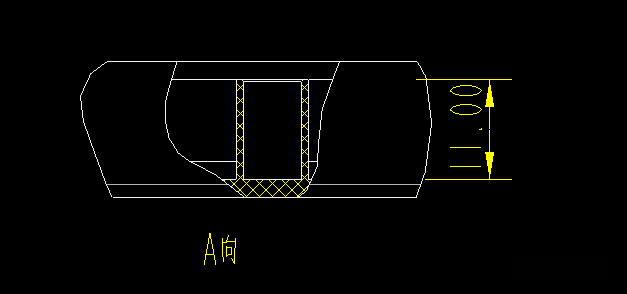

下图是辅助视图+局部显示+局剖，主要是当一些细节需要交代，但是又不需要整个剖面和整个视图时，可以这样做。

 完善细节

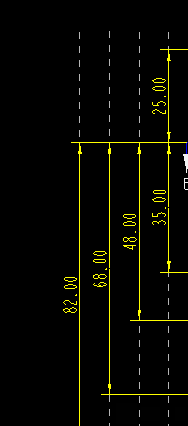

添加一些参照线，将尺寸对齐等间距放置。操作步骤是“注释”--“编辑”--“创建捕捉线”，捕捉线在PDF里面是不显示的。

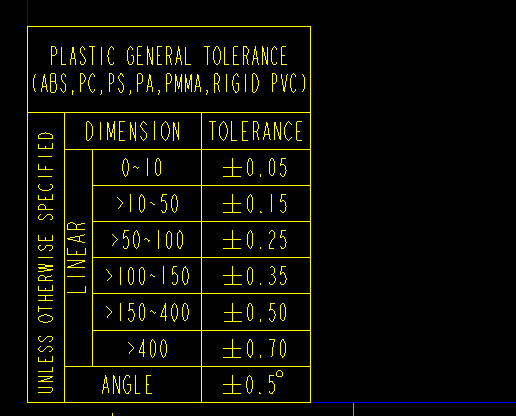

添加一个公差表格，未标注的公差的尺寸参照表格执行。

重点尺寸加*号和字母编号，并且标上公差。

TIPS：一般重点尺寸为定位，容易变形的外观，其他重要特征等。

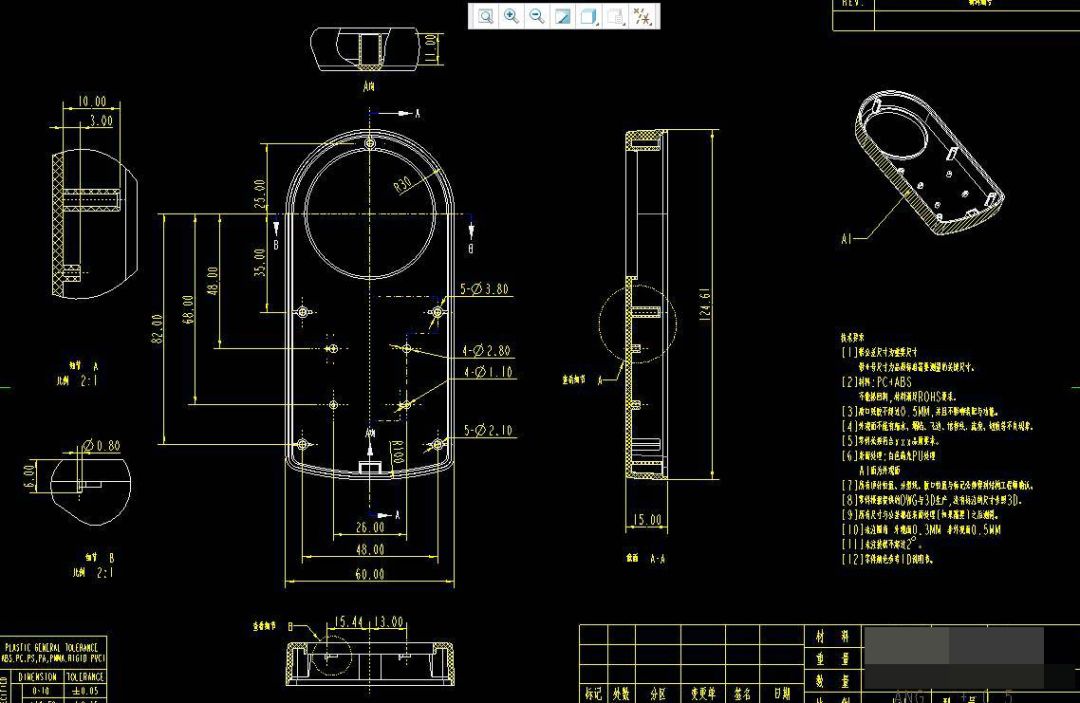

最后导出PDF，然后保存。

补充：带拔模角度的孔和轴的标注方式

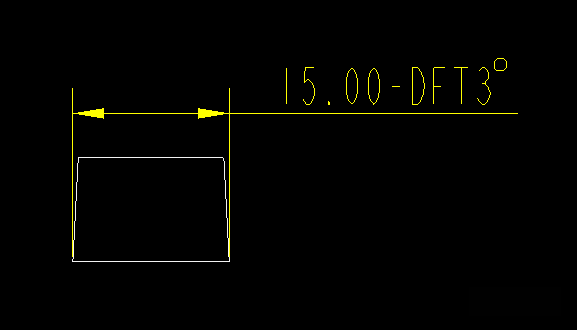

带拔模的轴，是标注最大轴径，后缀加上拔模角度。

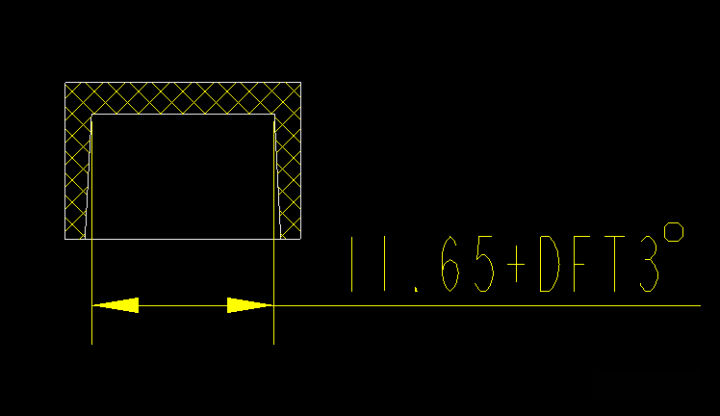

带拔模的孔，是标最小的孔径，后缀加上拔模角度。

考虑文章篇幅较长，可先收藏再仔细阅读，本文素材来源于网络，仅供参考学习，请勿用于商业用途！
