作者按

通过Trial Grouping试次分组来转换在相同试次背景下查看不同被试所产生的眼动数据后，那么就可以在所有被试的相同试次上创建相同的兴趣区，本期，我就来介绍下如何创建兴趣区？在创建兴趣区前，可先操作创建兴趣时间段，可查看以下链接文章。

第五步创建兴趣时间段

Data Viewer中如何进行Interest Periods切分？

第六步创建兴趣区

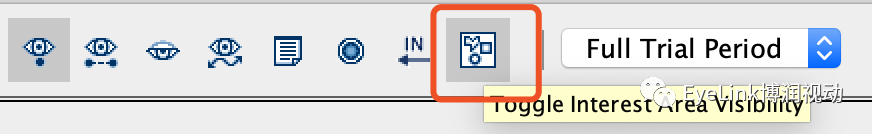

要在数据中查看兴趣区域，请确保已打开软件工具栏中的“切换兴趣区域可见性”主按钮。

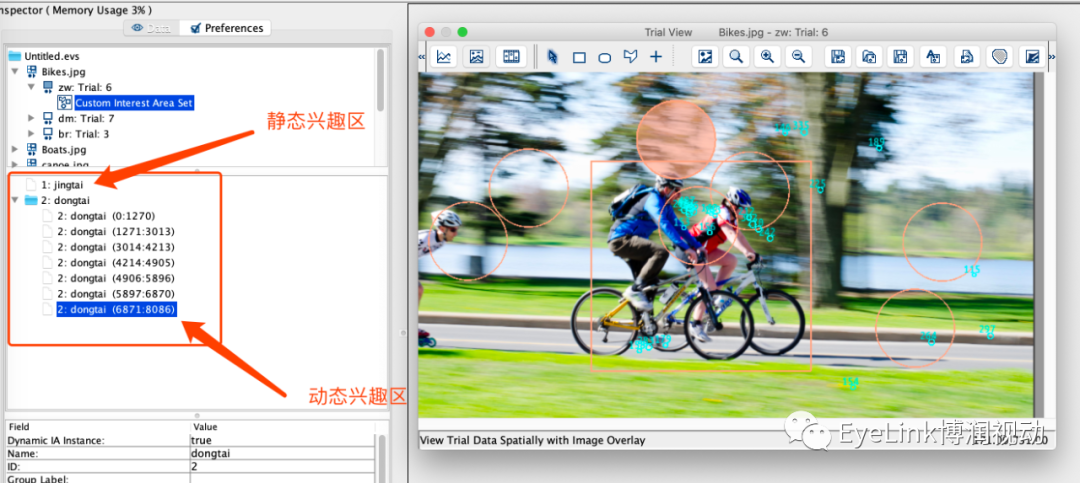

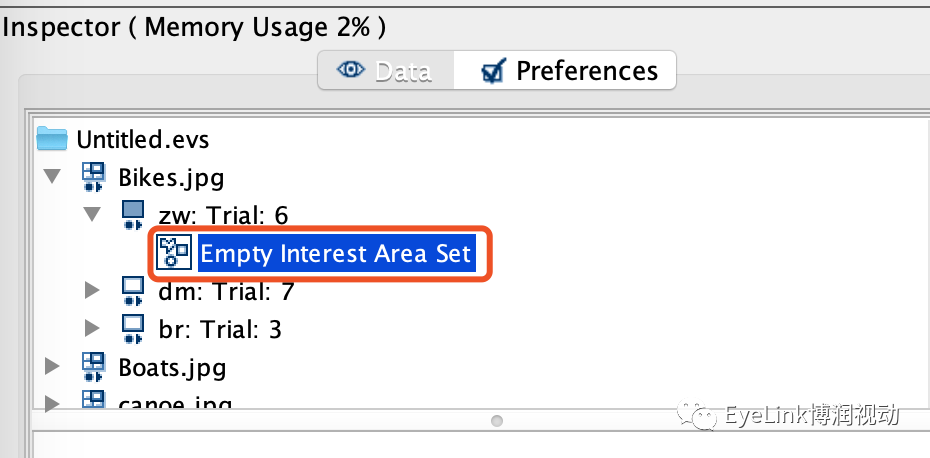

如果在实验设计阶段已经事前创建了兴趣区(可参考文章《实验设计 | Experiment Builder中如何设置兴趣区？》)，则该数据中将被标记为“Custom Interest Area Set”，如果实验前未定义任何兴趣区域，则该节点将被标记为“Empty Interest Area Set”。在数据中可查看该兴趣区(如下图)

接下来我将重点介绍如何创建(手动，通过图像分割，鼠标记录或模板导入)，删除，复制/粘贴，保存兴趣区以及如何修改兴趣区(移动，转换，调整大小/缩放，翻转，旋转，编辑点，分割，合并，链接/取消链接)。选择兴趣区域时，可以通过右键单击菜单执行大多数操作。Data Viewer 3.1及以上版本在右键单击菜单中添加了“ IA Shape Actions”选项，可以对该选中的兴趣区进行旋转，转换，翻转，调整大小/缩放或移动等操作。

在Data Viewer软件中提供了两种不同类型的兴趣区，静态兴趣区和动态兴趣区。大多数实验适用静态兴趣区，视频刺激或网页浏览类实验适用于动态兴趣区。

在上图中可发现，静态兴趣区是固定空间位置的，不带有时间戳，而动态兴趣区存在多个空间位置上，并带有时间点，在回放视图下，该兴趣区将会随着时间点的变换进行移动兴趣区。静态兴趣区用单文件表示，动态兴趣区用文件夹表示。

如何创建兴趣区？

第一种方法：手动创建

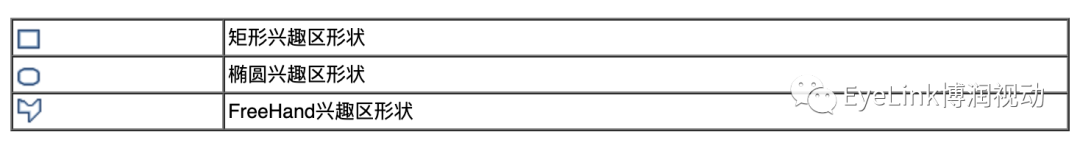

在Trial View视图下，可使用以下三种图形来创建兴趣区。

创建兴趣区：

1)通过选择需要创建的背景图试次，以使该窗口处于活动状态。

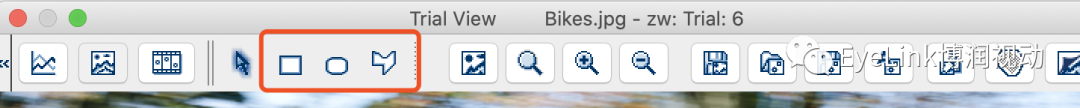

2)从“Trial View”窗口的工具栏中选择要创建的兴趣区域形状：

对于矩形和椭圆形的兴趣区域：

3)在要创建兴趣区域的位置的左上角按住鼠标左键。
4)向右拖动鼠标，直到选择区域覆盖您要选择的区域。
5)释放鼠标按钮，将弹出对话框。

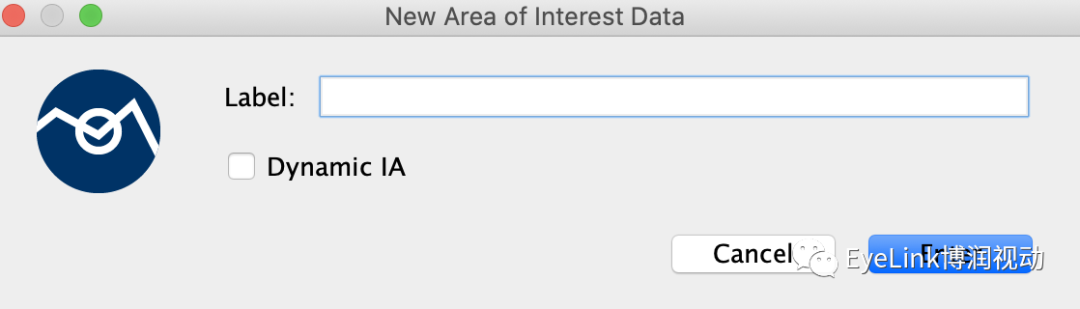

6)在“New Area of Interest data”对话框中，填写“Label”字段。要创建静态兴趣区域，请取消选中“Dynamic IA”框，然后点击Enter。对于动态兴趣区域创建，请查看下面的创建方法。
7)重复步骤3-6，选择所需的形状以创建更多相同类型的兴趣区域。点击工具栏箭头选项停止创建兴趣区。

对于FreeHand的兴趣区域：

3)在所需形状的第一个点上单击鼠标左键以创建。
4)将鼠标移到第二点，然后再次单击鼠标。连接点的线就会显示。
5)对手FreeHand形状的每个点重复步骤4。
6)指定了要创建的所有点后，按ENTER键。该程序将加入感兴趣区域的第一个和最后一个点，并弹出对话框。

7)在“New Area of Interest data”对话框中，填写“Label”字段。要创建静态兴趣区域，请取消选中“Dynamic IA”框，然后点击Enter。对于动态兴趣区域创建，请查看下面的创建方法。
8)重复步骤3-7，选择所需的形状以创建更多相同类型的兴趣区域。点击工具栏箭头选项停止创建兴趣区。
注意：请避免创建自相交的FreeHand绘制的兴趣区域，因为这会给正确计算像素区域和确定注视位置是否在兴趣区域内带来误差。

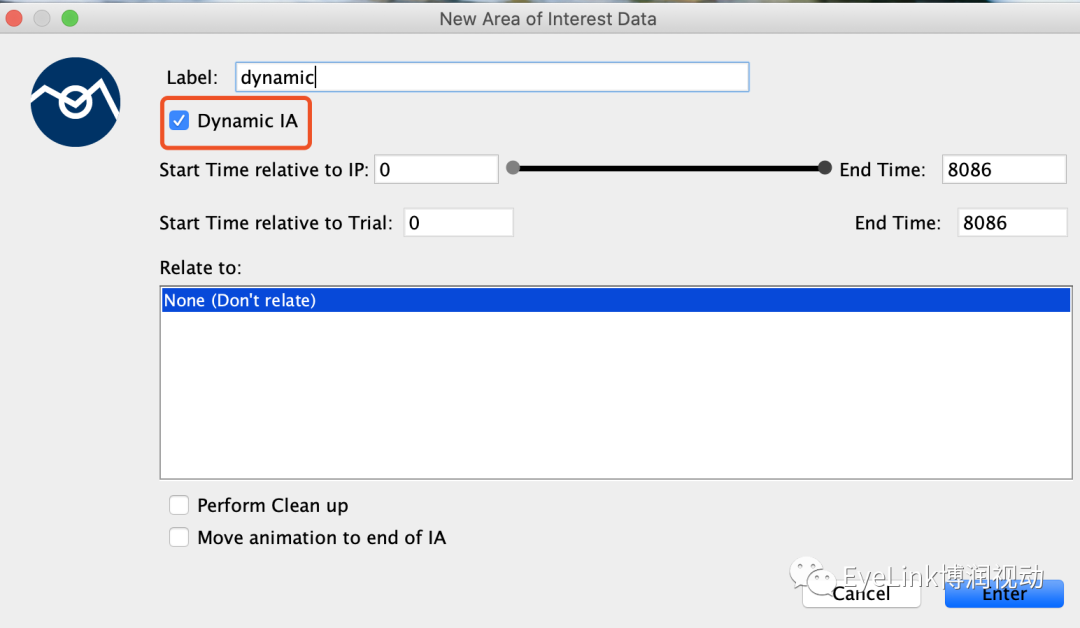

配置动态兴趣区：

如果选中“Dynamic IA”选框，则会显示其它属性，选择时间段等。

IP开始时间：该IP开始时间是相对于当前所选兴趣期的开始时间(以毫秒为单位)。建议在创建动态兴趣区域之前，必须先创建并选择一个兴趣期，这一点至关重要。您可以在编辑框中输入值，也可以单击滑动条上的左指示器并将其拖动到所需位置。
IP结束时间：相对于当前兴趣区域的结束时间(以毫秒为单位)。
试次开始时间：相对于试次的开始时间(以毫秒为单位)。该字段是只读的，并且与“相对于IP的开始时间”一起更改。
试次结束时间：相对于试验结束时间(以毫秒为单位)。
“与...相关”：指定当前兴趣区是新兴趣区域的成员(“none(不相关)”)还是现有动态兴趣区域的新兴趣区子集。如果是，则从下面的列表中选择现有的兴趣区域。新创建的兴趣区将在事件列表中所选兴趣区域的文件夹中创建。
执行清理：如果选中，则Data Viewer将对兴趣区域的新兴趣区执行清理操作(例如，清除时间重叠的兴趣区)。
将动画移动到IA的结尾：如果选中，则“动画播放视图”的播放时间将设置为新创建的兴趣区的终点之后的1毫秒。

创建兴趣区域：图像分割

如果已经加载了试次图像，则Data Viewer可以通过自动分段创建试次的兴趣区域。通过单击“空间重叠视图”窗口的工具栏中的“自动将图像分段到兴趣区域(如下图)”按钮，可以完成此操作。

请注意：如果该试次已经具有现有的兴趣区域，则Data Viewer会提示您选择“Replace”(删除该试次的所有兴趣区域)，“Add”(保留现有的兴趣区域设置并创建更新)。应用素材：在阅读文字和视觉搜索研究中，存在单一颜色的背景和有明显边界的材料。

保存兴趣区

要保存试次的兴趣区(用作兴趣区模板导入到另一个试次中)：

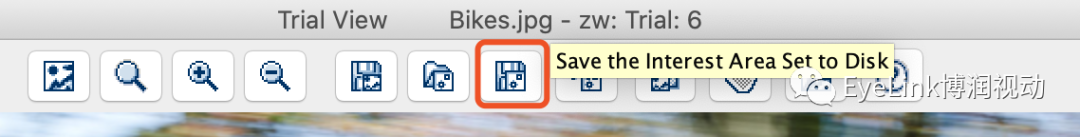

1)单击工具栏上的“save the interest area set to disk” 按钮

2)在弹出的对话框中，选择要保存兴趣区的目录文件夹，输入文件名。Data Viewer会自动填写文件扩展名(.ias)。
3)按保存按钮。注意：如果这是您第一次在数据中保存.ias文件，则会出现提示询问是否应将ias集另存为模板以供当前数据使用。

注意：如果兴趣区域的标签中包含非ASCII字符，则需要在“输出/分析”首选项中启用“使用UTF8编码”选项，以确保正确保存标签。

导入兴趣区文件(用于特定试用)

可以导入文件中的兴趣区域并将其应用于特定的试次。

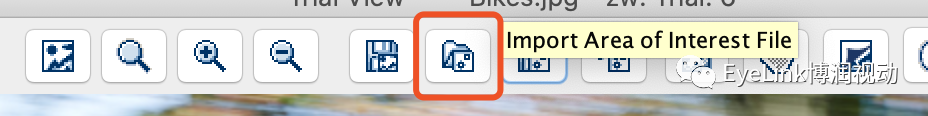

1)单击“Trial View”窗口工具栏上的“导入兴趣区文件”按钮。

2)在“打开”对话框中，浏览到要导入的兴趣区文件的位置，然后选择。
3)点击导入。

清空兴趣区

清空试次的当前兴趣区：
1)在视图中选择要清空的兴趣区的目标试次
2)在试次的属性面板中，找到“Default”，然后选择“empty”。

可以类似地清除实验设计过程或一组试次中的现有兴趣区域。

使用兴趣区模板

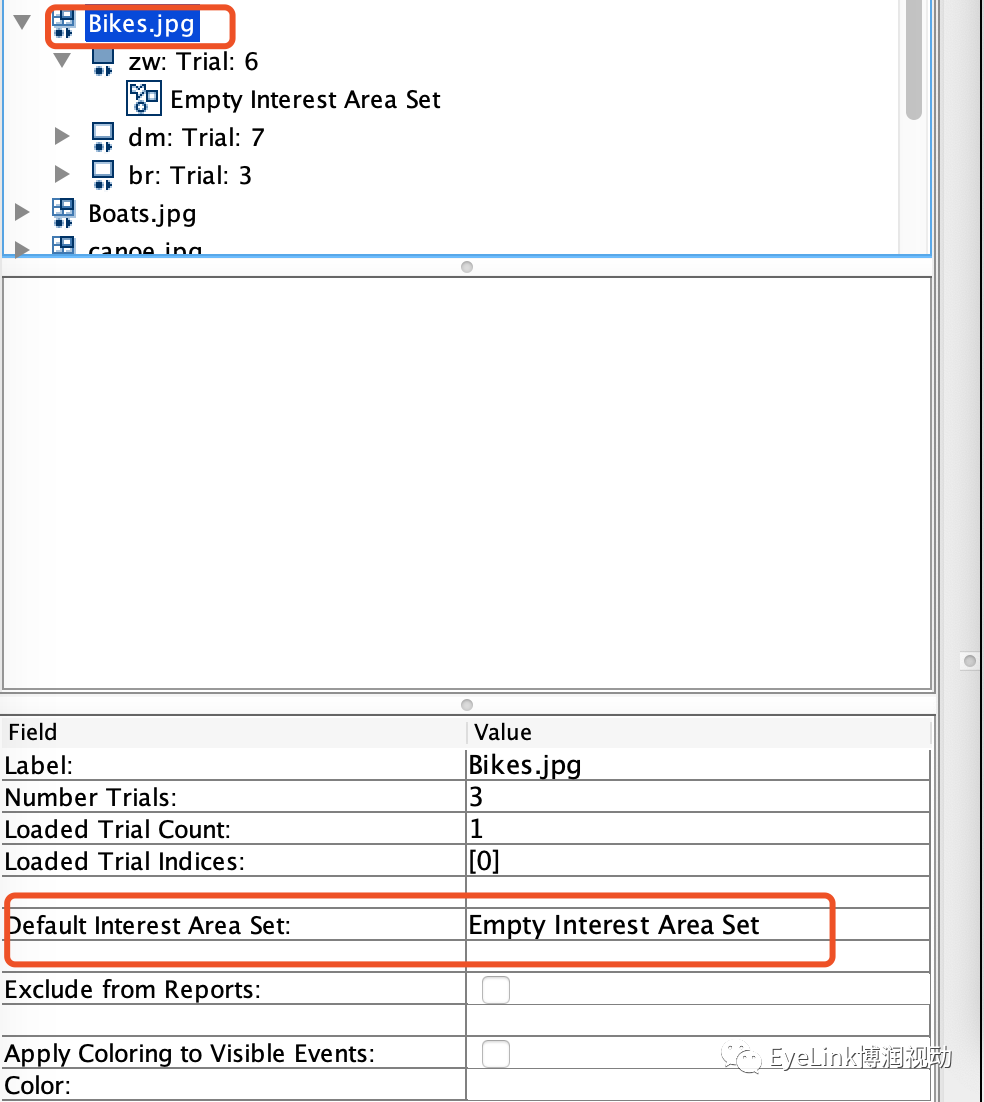

兴趣区模板可以用于在一组试次中应用兴趣区数据(可参考文章《第四步Trial Grouping试次分组》)。要将兴趣区模板应用于其它试次，请按以下操作进行：
1)进行试次分组。
2)点击分组后的文件名下，找到该试次的属性面板。
3)找到“Default Interest Area Set”，然后从下拉列表中选择已保存的兴趣区模板。

鼠标记录模式(动态兴趣区创建)

鼠标记录模式提供了一个简单的界面，可以在“回放视图”中创建动态兴趣区域。使用此模式，首先您需要在“Trial View”界面下创建一个Dynamic IA兴趣区(可参阅上文中配置动态兴趣区部分)，然后通过以下步骤进行创建动态兴趣区。

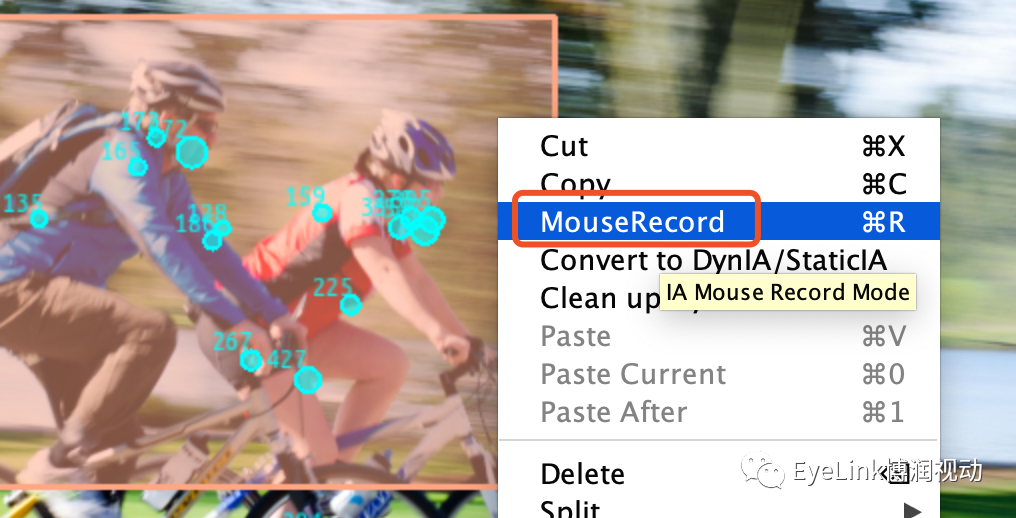

在“Trial View”窗口中单击选中兴趣区，单击鼠标右键，然后在弹出菜单中选择“MouseRecord”(如下图)。
在“Trial View”窗口的工具栏中单击“查看回放播放”按钮。
通过使用“Trial View”窗口底部的滑块，使用“前进/后退步进”和“前进/后退帧”按钮或键盘快捷键播放视频，将“回放视图”设置为预期的回放时间。如果播放视频，则可能需要将鼠标录制期间的播放速度调整为较低的值，尤其是在刺激快速的情况下。如果正在播放视频，请单击视频播放进度栏中的“暂停试次播放”按钮，或按空格键以暂停试次播放。
然后将鼠标移至“Trial View”(请注意，鼠标光标变为+)，然后在预期位置单击鼠标左键以添加所选兴趣区，其尺寸与前一个兴趣区相同。如果单击后按住鼠标按钮，则可以通过释放鼠标将新的兴趣区域拖动到所需位置并放置。
单击“播放”按钮或按空格键以恢复视频播放，或使用“前进/后退步进”和“前进/后退帧”导航按钮导航到下一个兴趣区的时间。重复步骤4-5，直到创建了所有兴趣区。
通过单击“Trial View”窗口的工具栏中的箭头图标或按Esc键，可以结束鼠标记录模式。

移动兴趣区(针对静态兴趣区)

可以按照以下步骤移动选定的兴趣区：

选择感兴趣的区域(确保选择在“Trial View”窗口的“空间叠加”或“时间图”视图中突出显示)。
按住Alt键(在Linux上，同时按住Alt和Windows键；在Mac上，按住option键)。
将鼠标光标放在兴趣区的顶部，然后按住鼠标左键。
将兴趣区拖到所需位置。
释放鼠标按钮。

也可以通过在按住Alt键的同时按向左，向右，向上和向下键来调整所选兴趣区域的位置。您还可以通过编辑属性表中的“中心”值来调整兴趣区域的位置。可以通过编辑“左”，“上”，“右”，“下”值来进一步调整矩形和椭圆形兴趣区域的位置。

Data Viewer 3.1及以上版本在右键菜单中添加了“ IA Shape Actions-> Move”选项，可以在“Trial View”窗口中选择一个或多个兴趣区时将指定的兴趣区移动指定的像素值。

链接/取消链接兴趣区

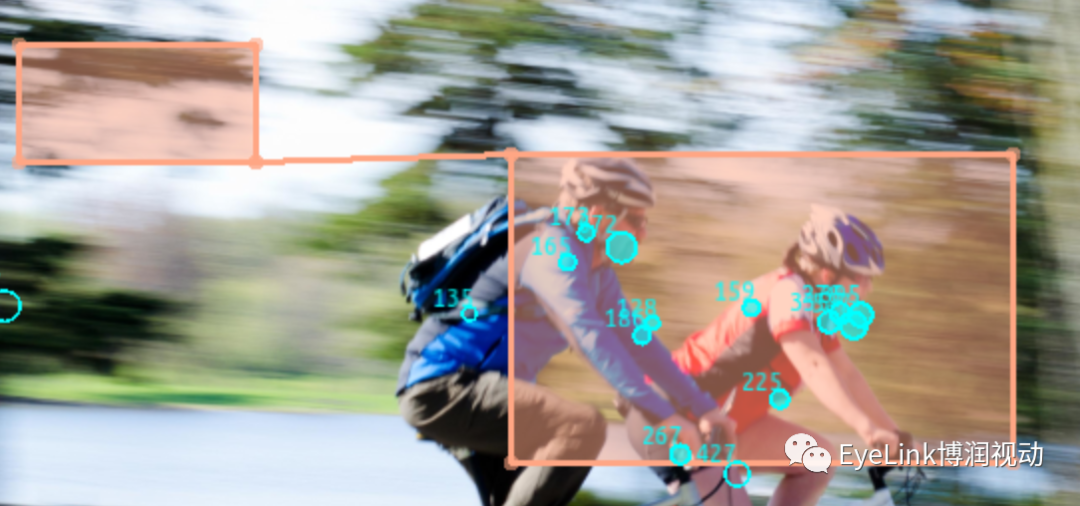

Data Viewer3.1及以上版本为FreeHand绘制的兴趣区提供了一个“link”选项，该选项将选中的兴趣区替换为新的兴趣区，该新的兴趣区包含其原始形状通过最接近的点通过一条线彼此链接。该链接允许在一个兴趣区中有多种形状，这有助于对凝视数据进行组合分析(例如，计算空间不连续对象的停留时间，注视次数等) 。矩形和椭圆形的兴趣区需要先转换为FreeHand的兴趣区域，然后才能链接。“Unlink”选项用于取消链接过程，以恢复原始的兴趣区形状。注意：当前动态兴趣区不支持链接/取消链接操作。

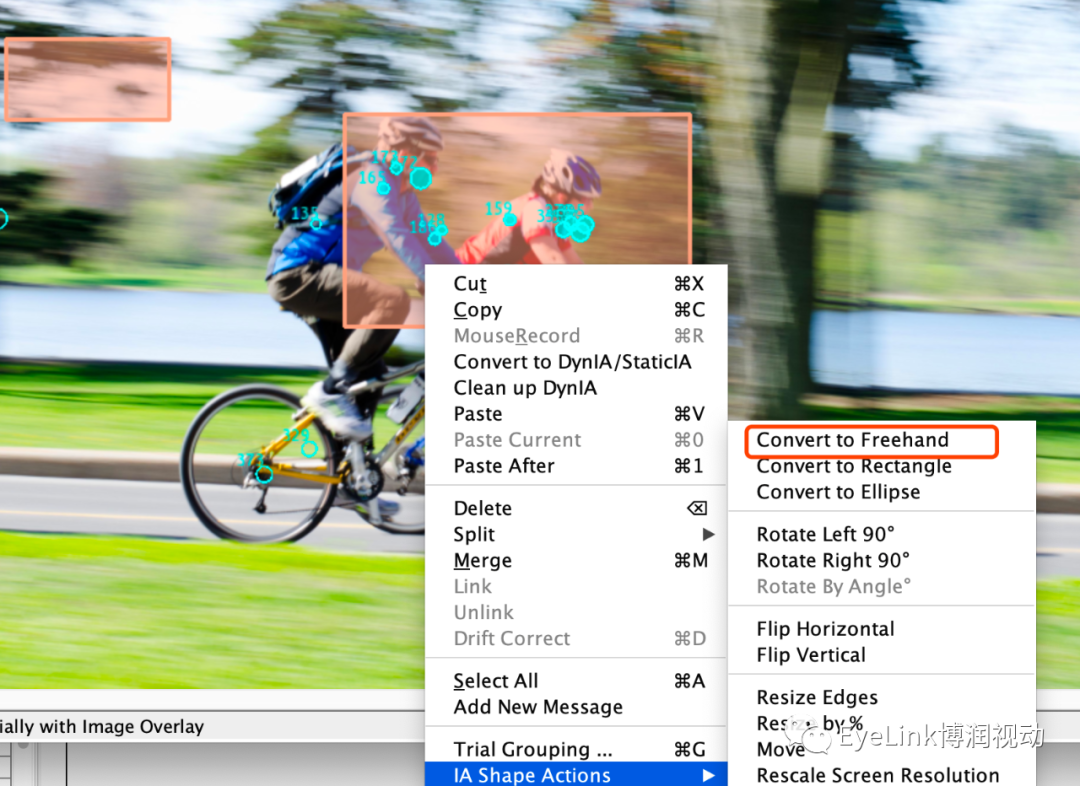

针对矩形/椭圆形兴趣区：

1、首先将所需要链接的兴趣区，转换为FreeHand图形。
