接上一期图形美化，我们接着往下说。一副图经过边框美化和线条美化后，已经基本成型。但是还缺少一个很重要的元素：图例。没有图例仿佛印象派作品(鬼知道你在画什么？)。所以小编单独将图例列为一期内容，让你的作品从印象派变为写实派。

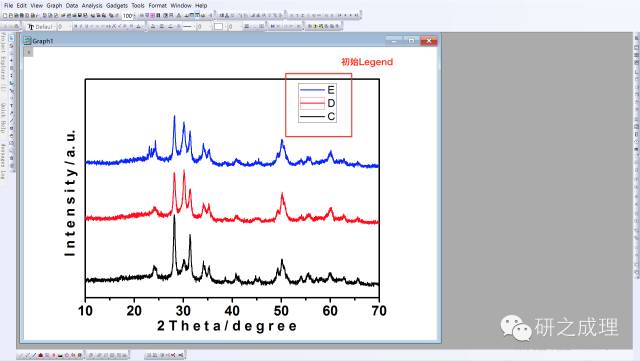

一般情况下，Origin 中作图都会自动生成一个图例，图例中的标注一般是 B, C, D … ，如图7.1。但如此干巴，瘦弱的图例怎么能配得上高档次的文章呢？现在我们需要根据需求修改图例内容以及必要修饰。

▲图 7.1

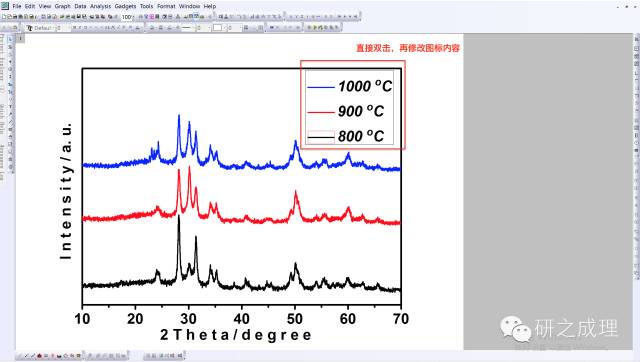

其实最简单粗暴，但又很有效的方法是直接双击图例文字部分，即可修改(Tips：修改时先设置好一个，再Copy)。本例中三条线分别表示不同焙烧温度下催化剂样品的 XRD 图。修改后如图7.2。

▲图 7.2

当然也可以通过 Update Legend 功能修改图例。右击图例，选择 Update Legend( 在Graph选项卡中也可以找到 Update Legend)，当添加或减少曲线时，可以通过 Update Ledgend 实现图例同步更新。如图7.3。

▲图 7.3

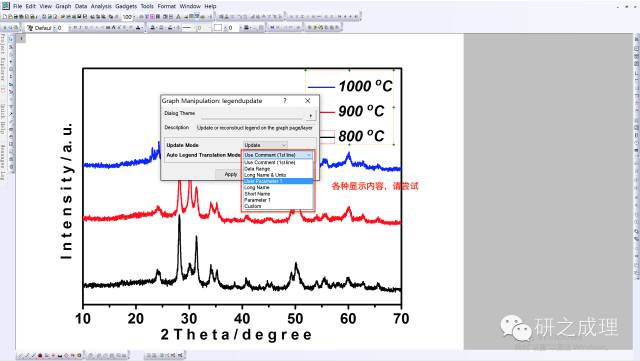

选择 Update Legend 后弹出如图7.4 所示对话框。在 Auto Legend Translation Mode中可以选择不同的显示内容，如 Long name、Short name、Custom 等(请多尝试，看效果如何)。

▲图 7.4

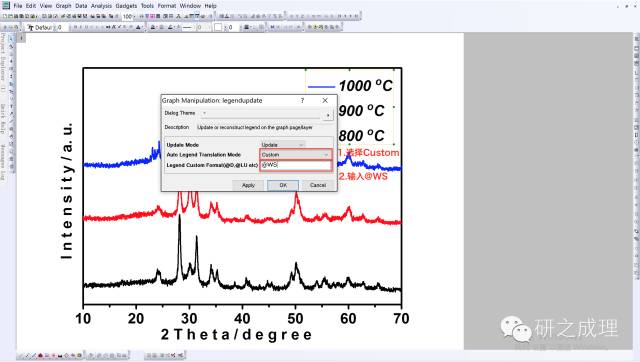

在此，小编悄悄的告诉你一个稍微高级点的设置。如何将图例的内容设置为 Wooksheet 的名称。在 Auto Legend Translation Mode 中选择 Custom。然后出现的 Legend Custom Format 栏中输入@WS。见图7.5。

▲图 7.5

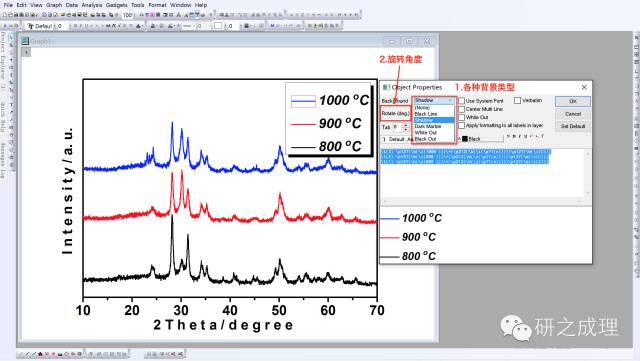

到此基础图例设置完成，别急！还没结束。我们还需要美化一下 Legend。右击选择图例，选择 Properties。在弹出的对话框中可以选择背景类型(个人比较喜欢 Shadow)，旋转角度，字体类型等，如图7.6 所示。

▲图 7.6

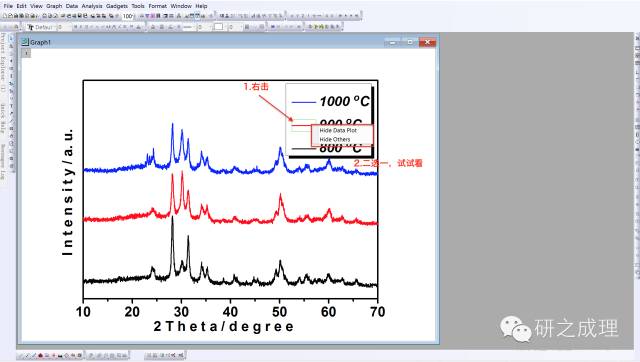

客官留步，小编再透露个小技能。请选中图例中的小图标，再右击。此时会出现如图7.7 所示对话框。

▲图 7.7

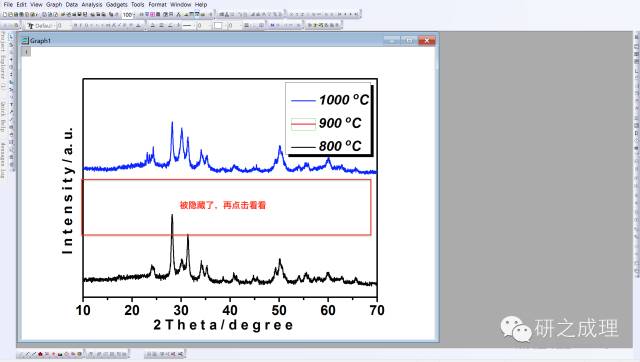

如果选择 Hide Data Plot，该条曲线会被隐藏，见图7.8。

▲图 7.8

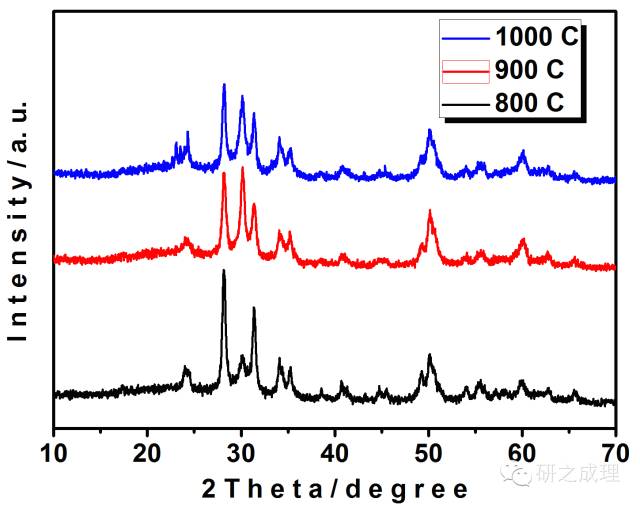

下面看看添加完图例的最终成果吧：

效果图7.9：

通过两期内容，基本图形美化介绍完成。掌握了这些技能之后，老板再也不会嫌弃你作的图难看了。
