欧姆龙模拟量模块ad041_欧姆龙PLC模拟量AD模块使用方法

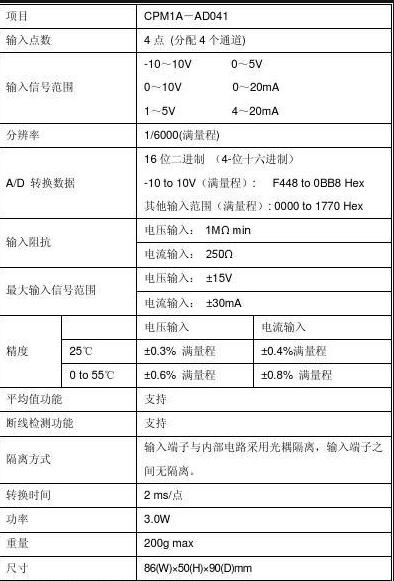

1，选择合适的AD模块，以下以CPM1A-AD041模块为例：

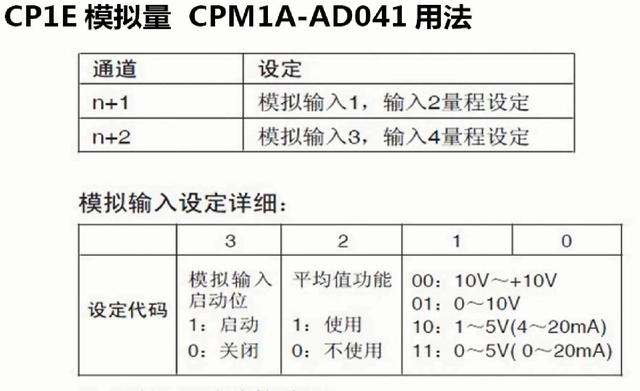

2，确定AD041模块量程，等参数：

此次选择量程选择01：0到10v

平均值功能 0：不使用

模拟输入其地位 1：启动

通道参数为：1001(二进制)--->#9(十六进制)

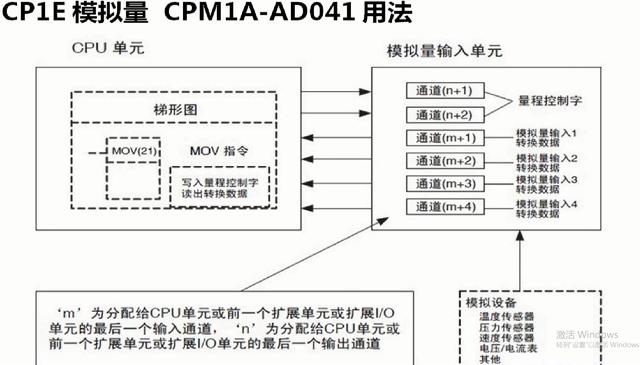

3，确定AD041模块输入输出通道

根据实际情况此次选择输入输出通道：

AD041参数通道#1，#2：1001通道，

101通道:低4位d0--d3存储#1通道参数； d4---d7存储#2通道参数；d8---d14不使用，但d15位数值在欧姆龙中默认为1

AD041参数通道#3，#4：1002通道

102通道:低4位d0--d3存储#1通道参数； d4---d7存储#2通道参数；d8---d14不使用值为0，但d15位数值在欧姆龙中默认为1

根据前面选择的量程，通道101和通道102的参数为#8099

数据输出通道，根据实际情况，此次4个通道分别为2，3，4，5

4PLC梯形图编写：

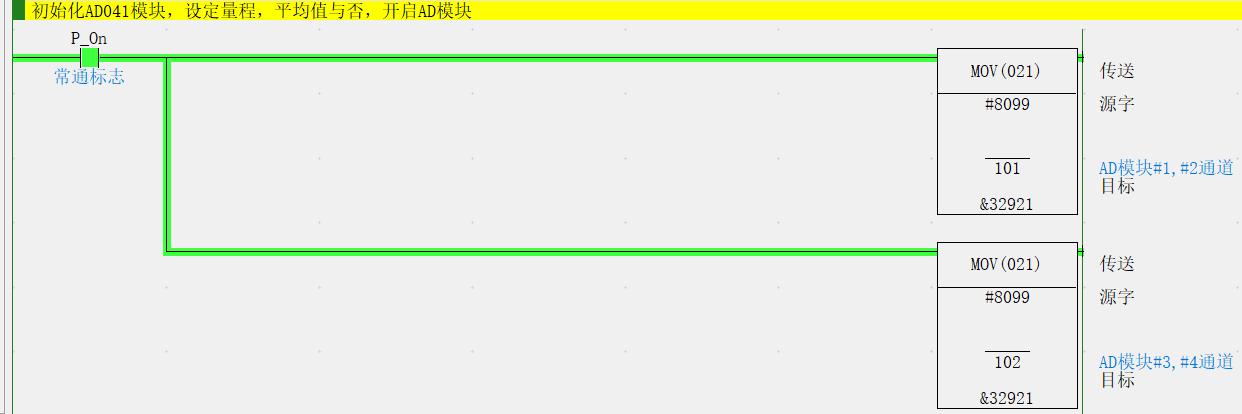

AD模块初始化，参数写入

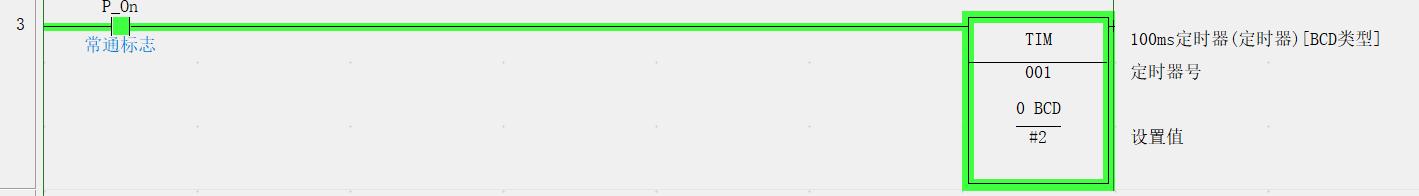

参数写入后，延时2ms后再读取数据

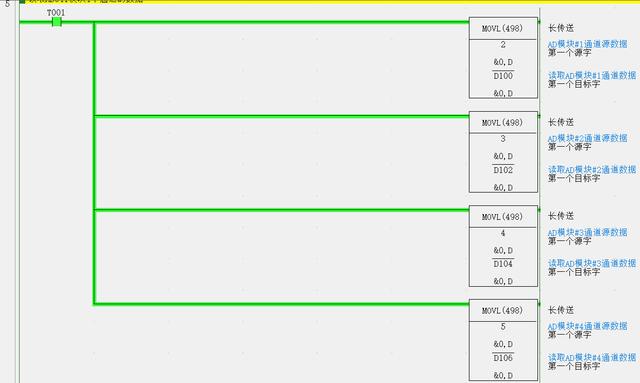

读取AD041模块采集到的数据
