IP校验和（checksum）原理

目录

1.校验和原理

1.1 校验和计算

1.2 校验和验证

2.IP校验和原理

2.1 IP校验数据范围

2.2 发送方IP校验和计算

2.3 接收方IP校验和验证

3.IP校验和示例代码

3.1 发送方示例代码

3.2 接收方示例代码

4.判断IP校验和是否计算正确？

---

1.校验和原理

1.1 校验和计算

• 校验数据以16bit为单位进行累加求和，校验数据需为偶数字节，奇数字节末尾填充0变为偶数字节。
• 如果累加和超过16bit，产生了进位，需将高16bit和低16bit累加求和。
• 循环步骤2，直至未产生进位为止。
• 累加和取反得到校验和。

1.2 校验和验证

• 校验数据16bit为单位进行累加求和，校验数据需为偶数字节，奇数字节末尾填充0变为偶数字节。
• 如果累加和超过16bit，产生了进位，需将高16bit和低16bit累加求和。
• 循环步骤2，直至未产生进位为止。
• 累加和和校验和相加得到0xffff，校验成功，否则失败。

2.IP校验和原理

2.1 IP校验数据范围

范围：IP首部（20字节）

2.2 发送方IP校验和计算

• IP首部校验和清零。
• 校验数据（IP头部）按照校验和原理计算出校验和。
• 填充校验和至IP首部校验和字段。

2.3 接收方IP校验和验证

• 接收方接收IP数据报文。
• 校验数据（IP头部）按照校验和原理校验，满足累加和为0xffff，校验成功。

图 1

3.IP校验和示例代码

3.1 发送方示例代码

uint16_t checksum(uint16_t *buf, int size) {
    register uint32_t sum = 0;

    while(size > 1) {
        sum += *(buf++);
        size -= 2;
    }

    while(sum >> 16) {
        sum = (sum >> 16) + (sum & 0xffff);
    }

    return ~sum;
}

uint32_t create_pack(char *buf, const char *payload, uint32_t payload_len) {
    struct ethhdr *eh = (struct ethhdr *)buf;
    memcpy(eh->h_dest, nexthop_mac, ETH_ALEN);
    memcpy(eh->h_source, src_mac, ETH_ALEN);
    eh->h_proto = htons(ETH_P_IP);

    struct iphdr *iph = (struct iphdr *)(buf + ETH_HLEN);
    iph->ihl = IP_HDRLEN / sizeof(uint32_t);
    iph->version = 4;
    iph->tos = 0;
    iph->tot_len = htons(IP_HDRLEN + UDP_HDRLEN + payload_len);
    iph->id = htons(0);
    iph->frag_off = htons(0);
    iph->ttl = 255;
    iph->protocol = IPPROTO_UDP;
    iph->saddr = inet_addr(SRC_IP);
    iph->daddr = inet_addr(DST_IP);
    iph->check = 0;
    iph->check = checksum((uint16_t *)iph, IP_HDRLEN);

    struct udphdr *uh = (struct udphdr *)(buf + ETH_HLEN + sizeof(struct iphdr));
    uh->uh_sport = htons(SPORT);
    uh->uh_dport = htons(DPORT);
    uh->uh_ulen = htons(UDP_HDRLEN + payload_len);
    uh->uh_sum = 0;

    memcpy(buf + ETH_HLEN + sizeof(struct iphdr) + sizeof(struct udphdr), payload, payload_len);

    return ETH_HLEN + IP_HDRLEN + UDP_HDRLEN + payload_len;
}

3.2 接收方示例代码

uint16_t checksum_nofold(uint16_t *buf, int size) {
    register uint32_t sum = 0;

    while(size > 1) {
        sum += *(buf++);
        size -= 2;
    }

    while(sum >> 16) {
        sum = (sum >> 16) + (sum & 0xffff);
    }

    return sum;
}


int isvalid(const char *buf) {
    struct iphdr *iph = (struct iphdr *)(buf + ETH_HLEN);

    uint16_t ip_csum = checksum_nofold((uint16_t*)iph, IP_HDRLEN);
    printf("ip csum:%04x\n", ip_csum);
    if (ip_csum != 0xffff) return -3;


    return 0;
}

4.判断IP校验和是否计算正确？

wireshark工具自带IP校验和验证功能，可以通过wireshark抓包协助判断IP校验和是否正确，wireshark IP校验和验证功能需手动开启。

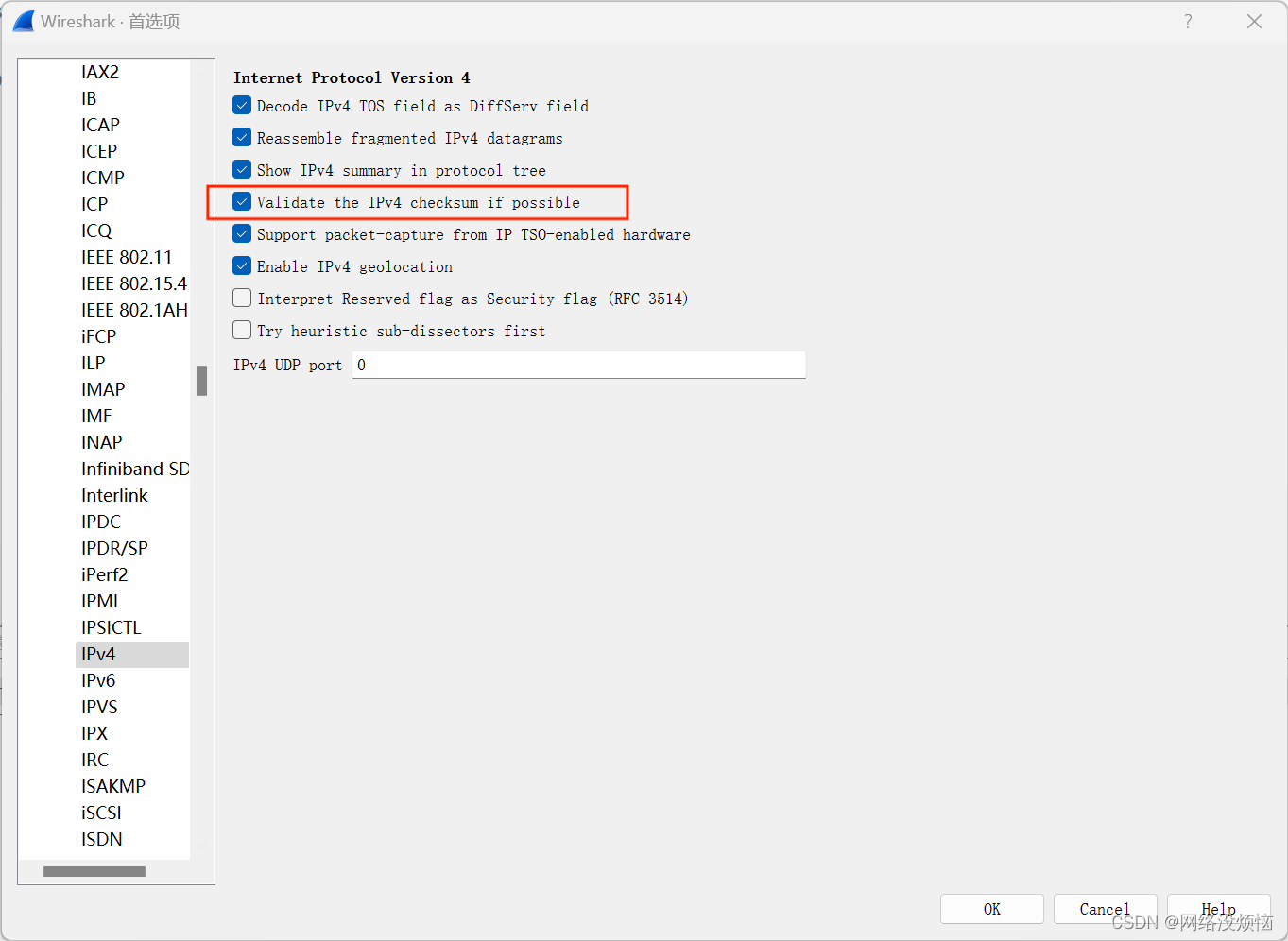

开启步骤：

1.打开 [编辑]-[首选项]-[Protocols]-[IPv4]。

2.“Validate the IPv4 checksum if possible”打勾。

 图 2

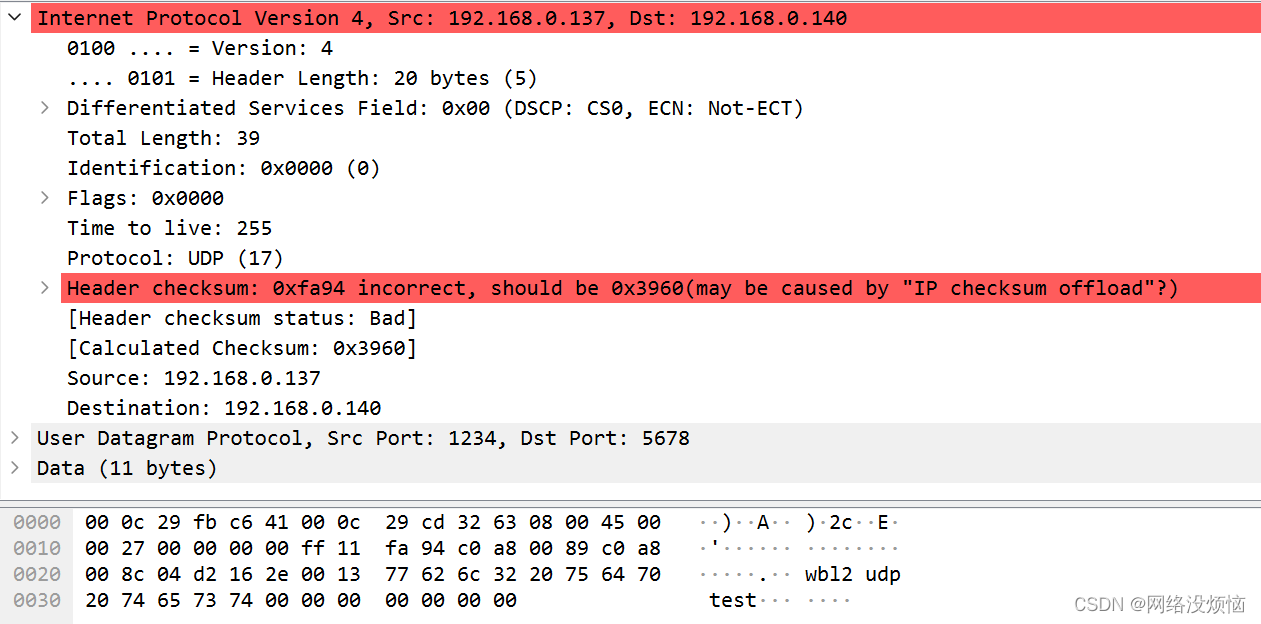

wireshark检测到IP校验和出错，会有相应的提示，如下图：

 图 3
