第一章运动的描述

第4节实验：用打点计时器测速度

一、打点计时器

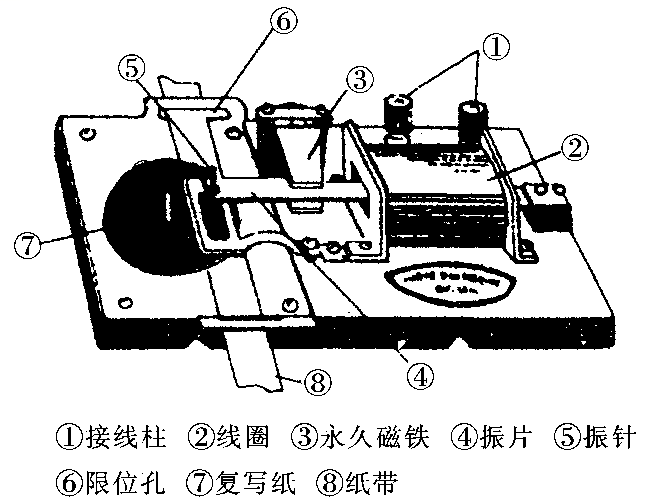

1．打点计时器的结构

2．打点计时器的原理及工作电压

(1)当给电磁打点计时器通入交流电后，线圈产生磁场，放在线圈中的振片被磁化，由于线圈通的是交变电流，电流方向不断变化，振片就会因反复地受到向上、向下的吸引而不停地振动起来。当交变电流的频率是50 Hz时，电磁打点计时器的振针每0.02 s打下一个点。

(2)电火花计时器是利用火花放电使墨粉在纸带上打出墨点而显示出点迹的计时仪器。当电源的频率是50 Hz 时，它的脉冲放电周期也是0.02 s，即每隔0.02 s打下一个点。

二、练习使用打点计时器

1．电磁打点计时器的使用：用限位孔限定纸带，复写纸压在纸带的上面。通电，振片带动振针打点。若纸带运动，其上就会留下一行小点。如由物体带动纸带运动，物体的位移就对应纸带上相应点间的距离，运动时间可由该距离上点痕的数目计算。

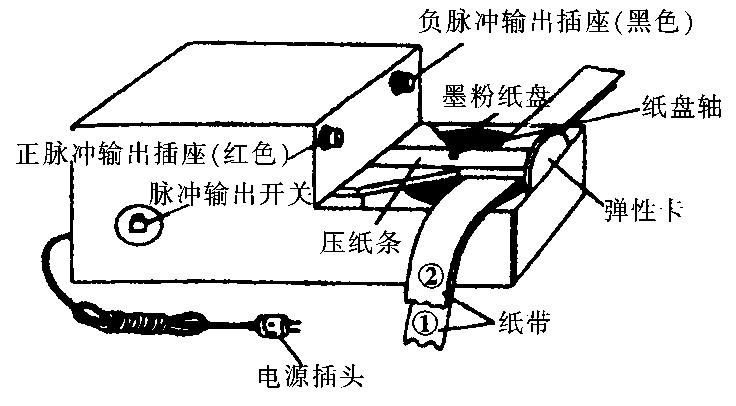

2．电火花计时器的使用：使用时，墨粉纸盘套在纸盘轴上，把纸带穿过限位孔。当接通电源、按下脉冲输出开关时，计时器发出的脉冲电流经放电针，产生火花放电，于是在运动的纸带上就打出一行点迹。这种计时器工作时，纸带运动时受到的阻力比较小，实验误差也比较小。

三、用打点计时器测量瞬时速度

取一条打点计时器打出的纸带研究，如图所示。设纸带相邻点间的时间间隔为T，A、B、C三点的瞬时速度可表示为、、。

四、用图象表示速度

在方格纸上建立直角坐标系，用纵坐标表示物体运动的速度v，用横坐标表示时间t，根据各个时刻的速度，将(v，t)作为一组坐标再进行描点，将所描的点连成平滑曲线后得出的图象称为速度–时间(v–t)图象，简称速度图象。

一、两种计时器的比较

1．都使用交流电源，但工作电压不同，电磁打点计时器工作电压为6 V以下，电火花打点计时器工作电压为220 V，若交流电的频率为50 Hz，则打点周期为0.02 s。

2．工作原理不同，但作用相同，纸带上的点可记录与之相连的运动物体的时间间隔和位移。

3．电磁打点计时器使用振针和复写纸打点；电火花打点计时器使用电火花和墨粉打点。

4．使用电火花计时器时，应把两条纸带正确穿好，墨粉纸盘夹在两纸带之间；使用电磁打点计时器时，应让纸带通过限位孔，压在复写纸下面。

5．电火花打点计时器工作时，纸带运动时受到的阻力比较小，实验误差也就较小。

【例题1】(2020·开鲁县第一中学高二期中)某一学习小组的同学想通过打点计时器在纸带上打出的点迹来探究小车速度随时间变化的规律，实验装置如图所示。

(1)常见的打点计时器有两种：________________和________________，它们使用的都是________电源(填“直流”或“交流”)，当电源频率为50Hz时，每隔______s打一个点。

(2)关于本实验，下列说法正确的是_________。

A．释放纸带的同时，接通电源

B．先接通电源打点，后释放纸带运动

C．先释放纸带运动，后接通电源打点

D．纸带上的点迹越密集，说明纸带运动的速度越小

(3)要测量小车的速度。除打点计时器(含所用电源、纸带、墨粉纸盘)外还必须使用的测量工具是________。

(4)该小组在规范操作下得到一条点迹清晰的纸带如图所示，在纸带上依次选出7个计数点，分别标上O、A、B、C、D、E和F，每相邻的两个计数点间还有四个点未画出，打点计时器所用电源的频率是50Hz。

①每相邻两计数点的时间间隔为________s，如果测得C、D两点间距x₄＝2.70cm，D、E两点间距x₅＝2.90cm，则打D点时小车的速度v_D＝________m/s(结果保留3位有效数字)。

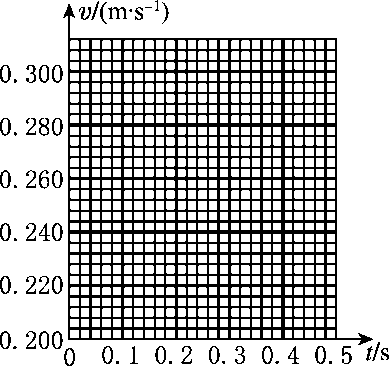

②该同学分别算出其他各点的速度：v_A＝0.220m/s，v_B＝0.241m/s，v_C＝0.258m/s，v_E＝0.300m/s，请在如图所示的坐标系中作出小车运动的v－t图像_______。并说明小车速度变化的规律______________________________________________。

参考答案：电磁打点计时器电火花计时器交流 0.02 BD 刻度尺 0.1 0.280 速度随时间均匀变化

试题解析：(1)常见的打点计时器有两种，电磁打点计时器和电火花打点计时器。它们使用的都是交流电源，当电源频率为时，每隔

打一个点。

(2)实验中为了在纸带上打出更多的点，为了打点的稳定，具体操作中要求先启动打点计时器然后释放小车，故AC错误，B正确；D．纸带上打点密集说明，说明在相等的时间内物体运动的位移越小，纸带运动的速度较小，故D正确。故选BD。

(3)要测量小车的速度，依据中时刻瞬时速度等于这段时间内的平均速度，而平均速度等于位移与时间的比值，因此除打点计时器(含所用电源、纸带、墨粉纸盘)外还必须使用的测量工具是刻度尺。

(4)①每相邻的两个计数点间还有四个点未画出，打点计时器所用电源的频率是，那么每相邻两计数点的时间间隔为

如果测得C、D两点间距，D、E两点间距，则打点时小车的速度

。

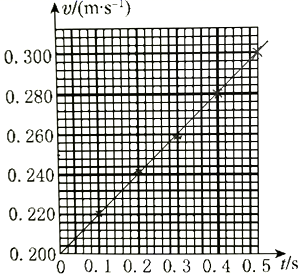

②根据该同学分别算出其他各点的速度：，，，，利用描点法，作出如下图象

由上图可知，图象是过原点的倾斜直线，因此小车速度变化的规律是速度随时间均匀变化。

二、用打点计时器测速度

1．练习使用打点计时器

(1)把打点计时器固定在桌子上，纸带穿过限位孔并压在复写纸(或墨粉盘)下面，也可以让两条纸带夹住墨粉盘。

(2)先接通电源，后拉动纸带；纸带上就打出一行小点，随后立即关闭电源。

(3)取下纸带，从能看得清的某个点数起，数出共有多少个点，如果有n个点，那么打点的间隔数为n–1，若使用50 Hz交流电，则纸带的运动时间t=(n–1)0.02 s。

(4)用刻度尺测量从开始计数的一点到最后一点间的距离。

2．用打点计时器测速度

如图所示，根据D、F两点的位移Δx和时间Δt，算出平均速度，用这个平均速度来代表经过E点的瞬时速度。

3．注意事项

(1)电磁打点计时器振针的高度应适当，并且不要松动，否则会出现漏点、双点，甚至打出的是短横线等情况，而且可能对纸带产生过大的摩擦阻力。

(2)复写纸片或墨粉纸盘不要装反，每打完一条纸带，应将它们的位置调整一下，以充分利用它的不同部位，保证打点清晰。

(3)实验时要先接通电源，计时器稳定后，再让纸带运动，每打完一条纸带要及时切断电源。

(4)释放物体前，应使物体停在靠近打点计时器的位置。

(5)要注意计时点和计数点的不同。

【例题2】在“研究匀变速直线运动”的实验中：

(1)电火花计时器是使用_____(直流电，交流电)电源的仪器，当电源频率是50赫兹时每隔_____秒打一次点；

(2)根据打点计时器打出的纸带，我们可以从纸带上直接测得的物理量是_____(多选)；

A．时间间隔 B．位移 C．瞬时速度 D．平均速度

(3)接通电火花计时器电源和让纸带开始运动，这两个操作之间的时间顺序关系是_____；

A．先接通电源，后让纸带运动 B．先让纸带运动，再接通电源

C．让纸带运动的同时接通电源 D．先让纸带运动或先接通电源都可以

(4)如图所示是某位同学用毫米刻度尺测量纸带上的距离，读出AC间的距离为________。

参考答案：交流电 AB A

试题解析：(1)电火花计时器是一种能够按相同时间间隔，在纸带上连续打点得仪器，它使用的是交流电。

(1)根据

打点的时间间隔为。

(2)A．打点计时器是每隔0.02s打下一个点，所以数点就知道时间间隔，A正确；

B．位移利用刻度尺直接测量两点之间的距离即可得出，B正确；

C．瞬时速度需要通过匀变速直线运动的推论求出，C错误；

D．平均速度的求解需要运用物理公式，D错误。

故选AB。

(3)如果先释放纸带后接通电源，有可能会出现小车已经拖动纸带运动一段距离，电源才被接通，那么纸带上只有很小的一段能打上点，大部分纸带没有打上点，纸带的利用率太低；所以应当先接通电源，后让纸带运动， BCD错误A正确。故选A。

(4)AC间的距离为。

三、用v–t图象分析实验数据

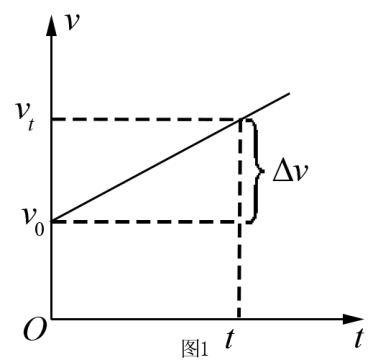

1．读出物体在某时刻的速度或物体的某一速度所对应的时刻。在图1中，0时刻的速度为v₀，t时刻的速度为v_t。

2．求出物体在某段时间内速度的变化量或物体发生某一速度变化所经历的时间。在图1中，0~t时间内速度的变化量为Δv=v_t–v₀。

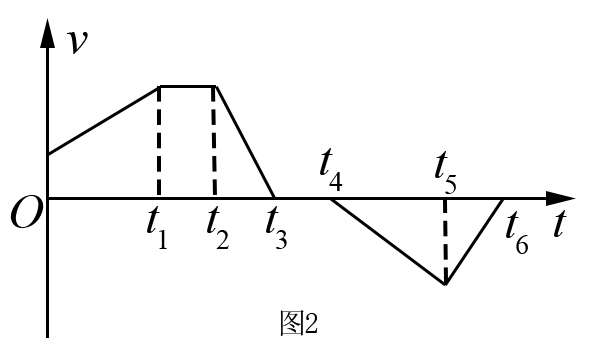

3．判断运动方向。根据速度的正、负判断运动方向，速度为正，表示物体沿正方向运动；速度为负，表示物体沿负方向运动，在图2中，0~t₃时间内物体沿正方向运动，t₄~t₆时间内物体沿负方向运动。

4．比较物体速度变化的快慢。在v–t图象中，图线的倾斜程度(斜率)越大，物体速度变化得越快。

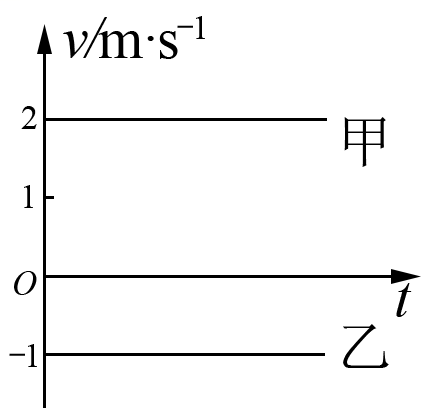

【例题3】甲、乙两物体的v–t图象如图所示，则

A．甲、乙两物体都做匀速直线运动

B．甲、乙两物体若在同一直线上，就一定会相遇

C．甲的速率大于乙的速率

D．甲、乙两物体即使在同一直线上，也不一定会相遇

参考答案：ACD

试题解析：由图知甲、乙两物体速度保持不变，做匀速直线运动，且甲的速度大于乙的速度，AC正确；若甲、乙从坐标原点出发，运动方向相反，不会相遇，B错误，D正确。

1．(2019·高考物理专题练习)关于电磁打点计时器的使用，下列说法正确的是

A．电磁打点计时器使用的是6 V的直流电源

B．在测量物体速度时，先接通打点计时器的电源，后让物体运动

C．打点计时器打点的时间间隔与使用的电源频率无关

D．纸带上打的点越密，说明物体运动越慢

2．下列说法正确的是

A．在方向不变的直线运动中，位移就是路程

B．所有打点计时器所用的交流电源的电压均为6 V以下

C．分析足球运动员踢球时的技术动作时，不能将运动员看作质点

D．描述物体的运动时，选取地面作为参考系总是最方便的

3．在用打点计时器测速度的实验中，某同学得到一张打点清晰的纸带如图所示，要求测出D点瞬时速度，本实验采用D点在内的一段间隔中的平均速度来近似地代表D点的瞬时速度，下列几种方法中最准确的是

A．， B．，

C．， D．，

4．(2019·四川省凉山州高一期末)打点计时器所用电源是______(选填“交流”或“直流”)电源，其中电火花计时器工作电压为______伏，如果每打5个点取一个计数点，即相邻两个计数点间的时间间隔为______秒。

5．(2019·浙江省温州市新力量联盟高一期末)如图所示实验器材是两种常用的打点计时器，被称为电火花计时器的是_____(选填“A”或“B”)，其中必须使用低压交流电源的是_____(选填“A”或“B”)。

6．(2020·云南省高二学业考试)(1)在“探究小车速度随时间变化的规律”实验中，应_________ (填写选项前的序号)；

A．先释放小车，再接通电源 B．先接通电源，再释放小车

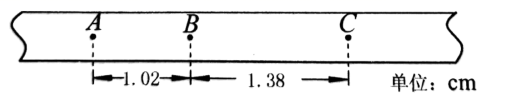

(2)如图，是某同学在实验中得到的一段纸带，A、B、C是三个相邻的计数点，相邻计数点间的时间间隔T=0.10s，相邻计数点间的距离如图所示，打点计时器打下计数点B时小车的速度大小为_____m/s。

7．(2020·全国高三课时练习)某同学研究在固定斜面上运动物体的平均速度、瞬时速度和加速度之间的关系．使用的器材有：斜面、滑块、长度不同的矩形挡光片、光电计时器．

实验步骤如下：

①如图(a)，将光电门固定在斜面下端附近，将一挡光片安装在滑块上，记下挡光片前端相对于斜面的位置，令滑块从斜面上方由静止开始下滑；

②当滑块上的挡光片经过光电门时，用光电计时器测得光线被挡光片遮住的时间Δt；

③用Δs表示挡光片沿运动方向的长度[如图(b)所示]，表示滑块在挡光片遮住光线的Δt时间内的平均速度大小，求出；

④将另一挡光片换到滑块上，使滑块上的挡光片前端与①中的位置相同，令滑块由静止开始下滑，重复步骤②、③；

⑤多次重复步骤④；

⑥利用实验中得到的数据作出v－Δt图，如图(c)所示．

完成下列填空：

(1)用a表示滑块下滑的加速度大小，用v_A表示挡光片前端到达光电门时滑块的瞬时速度大小，则与v_A、a和Δt的关系式为＝________.

(2)由图(c)可求得v_A＝______ cm/s，a＝______ cm/s².(结果保留3位有效数字)

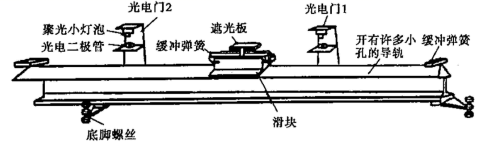

8．(2020·全国高一课时练习)一同学利用气垫导轨测定滑块的加速度，滑块上安装了宽度为3.0cm的遮光板，如图所示，滑块在牵引力作用下先后匀加速通过两个光电门，配套的数字毫秒计记录了遮光板通过第一个光电门的时间为，通过第二个光电门的时间为，则滑块经过第一个光电门时的速度，滑块经过第二个光电门时的速度。

(1)若已知遮光板从开始遮住第一个光电门到开始遮住第二个光电门的时间为，则滑块的加速度大小__________。

(2)若已知两光电门间距为，则滑块的加速度大小__________。

(3)为了减小误差，可采取的办法是____________________。

A．增大遮光板的宽度 B．减小遮光板的宽度

C．增大两光电门的间距 D．减小两光电门的间距

9．(2020·全国高一课时练习)一辆小车沿一条直线运动，车上放着盛水的滴漏，滴漏距离地面很近，每隔2.0s滴一滴水，水在车行驶的路面上留下水滴的痕迹如图所示，图中还放着一把刻度尺，其零刻度线与O点对齐，若从滴下水滴O开始计时，则当滴下水滴G时，小车运动的时间为________s，AH段的平均速度为________(计算结果保留3位有效数字)。

10．(2020·湖南省高一期末)某同学在做“用打点计时器测速度”实验

(1)实验室中配备的打点计时器是电火花式的，则应使用的电源电压是_____V

(2)如图是获得的一条纸带。A、B、C、D是纸带上四个计数点，每两个相邻计数点间有四个点没有画出。从图中读出A、B两点间x=______cm；C点对应的速度是______m/s(结果保留二位有效数字)

11．(2020·西藏自治区林芝一中高一期末)用接在50 Hz 交流电源上的打点计时器，测定小车速度，某次实验中得到一条纸带，如图所示，从比较清晰的点起，每五个打印点取一个计数点，分别标明0、l、2、3、4……，量得0与1两点间距离x₁ = 30 mm，3与4两点间的距离x₂ = 48 mm，则小车在0与1两点间平均速度为___________m/s，在3与4两点间平均速度为___________m/s．

12．(2020·云南省高一期中)“用光电门研究物体的运动”的实验中，气垫导轨上的滑块通过光电门时，滑块上的遮光条将光遮住，电子计时器可自动记录遮光时间，测得遮光条的宽度，滑块通过光电门时的瞬时速度大小可近似为遮光条的宽度与遮光时间的比值。

(1)若某次实验记录的时间为t，测得遮光条的宽度为d，则此次实验中滑块通过光电门时的瞬时速度大小可表示为v=___________(用对应物理量的符号表示)

(2)为使(1)中结果更接近滑块通过光电门时的瞬时速度，下列措施可行的是_____(填选项前的字母)。

A．换用宽度更宽的遮光条

B．换用宽度更窄的遮光条

C．使滑块的释放点更靠近光电门

D．减小气垫导轨与水平面的夹角

13．(2020·北京高一期末)某实验小组利用打点计时器测量小车做匀变速直线运动时的瞬时速度。该实验小组选取了一条点迹清晰的纸带，如图所示。图中O、A、B、C、D是按打点先后顺序依次选取的计数点，相邻计数点间的时间间隔为T。他们发现，纸带上由O点到D点相邻计数点之间的距离逐渐增大，用v_B和v_C分别表示打点计时器打下B点和C点时小车运动的速度，可判断v_B______v_C(选填“大于”或“小于”)。测得A、C两点间距离为x，打点计时器打下B点时小车运动的速度v_B=_________。

14．(2019·湖北省七市州教科研协作体高三联合考试)图甲为在气垫导轨上研究匀变速直线运动的示意图，滑块上装有宽度为很小的遮光条，滑块在钩码作用下先后通过两个光电门，用光电计时器记录遮光条通过光电门1的时间∆t。

(1)用游标卡尺测量遠光条的宽度d，示数如图乙，则______cm；

(2)实验时，滑块从光电门1的右侧某处由静止释放，测得，则遮光条经过光电门1时的速度______m/s。

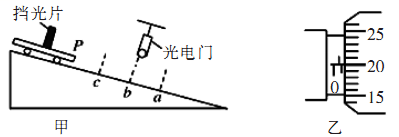

15．如图甲所示是用光电门测定小车瞬时速度的情境，轨道上a、c间距离恰等于小车长度，b是ac的中点某同学采用不同的挡光片重复做同一实验，并对测量精确度加以比较。

(1)如图乙所示，用螺旋测微器测量某挡光片的宽度，读数为___________mm；

(2)若挡光片安装在小车中点处，光电门安装在c点处，它测量的是小车前端P抵达________(填“a”、“b”或“c”)点时小车的瞬时速度

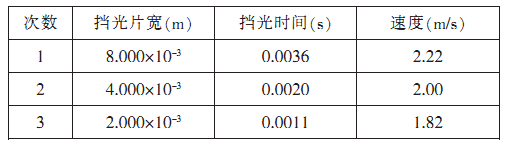

(3)若每次小车从相同位置释放，更换不同宽度的挡光片重复实验，记录三次数据如表所示，那么测得瞬时速度较精确的值为______________m/s。

1．BD【解析】A、电磁打点计时器使用的是6 V以下的交流电源，故A错误；B、实验过程应先接通电源，后释放纸带，否则在纸带上留下的点很少，不利于数据的处理和减小误差，故B正确；C、打点的时间间隔取决于交流电压的频率，电源频率越高，打点的时间间隔就越小，故C错误；D、纸带上打的点越密，说明相等的时间间隔位移越小，即物体运动的越慢，故D正确。

2．C【解析】位移是矢量，路程是标量，不能说位移就是路程，故A错误；电火花打点计时器用电电压是220 V，电磁打点计时器用电电压是6 V以下，故B错误；分析足球运动员踢球时的技术动作时，不能将运动员看作质点，故C正确；参考系的选择应该以能准确而方便地描述物体的运动为原则，不一定选取地面为参考系，故D错误；选C。

3．D【解析】匀变速直线运动中，时间中点的瞬时速度等于该过程中的平均速度，由此可求出D点的瞬时速度大小有：，打点计时器的打点周期为0.02 s，由此可求出打点的时间间隔t=0.04 s，故D正确，ABC错误。
