光引发剂主要用途_光引发剂TPO资料集

在光敏树脂3D打印领域，TPO是常用的光引发剂。然而，对其了解总感觉是不到位的，这段时间，TPO又发生了一些问题，所以，干脆把常见的资料搜集一下，以后用着也方便。

一、概述

光引发剂TPO是一种高效的裂解型自由基光引发剂，吸收波长范围非常宽，兼顾表干和深层固化，用于引发不饱和预聚体系的紫外线聚合反应。该种引发剂，具有以下三个特点：快速固化、耐黄变、低气味。

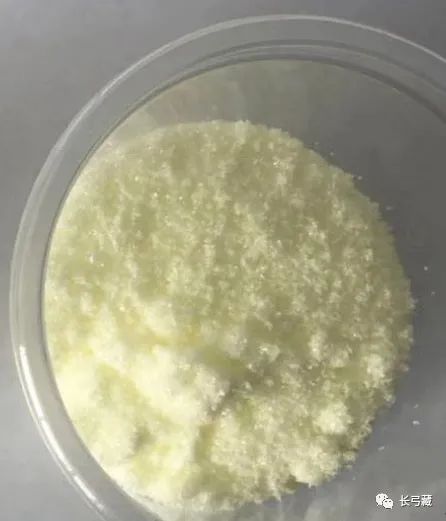

图1 光引发剂TPO粉末

二、理化性质

所谓裂解型自由基光引发剂，是指光引发剂分子吸收光能后，跃迁至激发单线态，经系间蹿跃到激发三线态，在其激发单线态或激发三线态时，分子结构呈不稳定状态，其中的弱键会发生均裂，产生初级活性自由基，引发低聚物和活性稀释剂聚合交联。

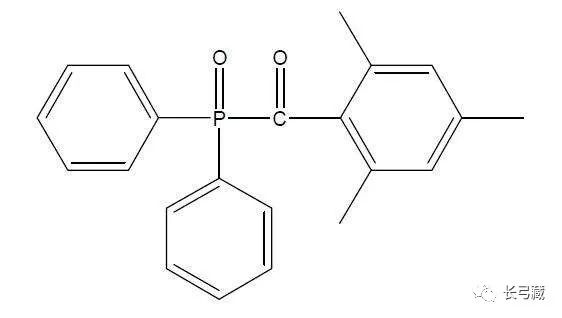

 图2 光引发剂TPO分子式

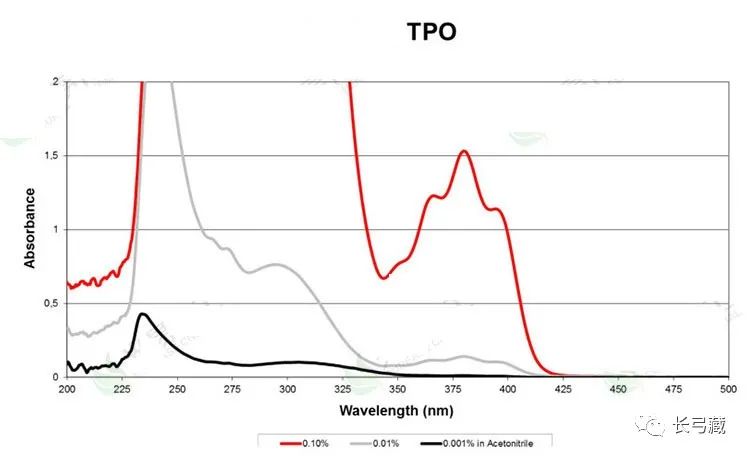

 图3 光引发剂TPO吸收光谱

表1 光引发剂TPO产品指标表

CAS NO.	75980-60-8
分子结构	三甲基苯甲酰二苯基氧化膦
分子量	418.5
外观	淡黄色粉末
熔点	91℃-94℃
密度	1.2g/cm3
挥发份	≤0.5%
灰份	≤0.1%
酸值(mg KOH/g)	≥4
吸收波长	295nm，368nm，380nm，393nm(在甲醇溶液中)

表2 光引发剂TPO溶解性

丙酮	醋酸丁酯	IBOA	IDA	PEA	HDDA	TrPGDA	TMPTA	TMPEOTA
47	25	15	7	34	22	16	14	13

三、特性

光引发剂TPO，属于酰基膦氧化物类裂解型自由基光引发剂，其光解产物为三甲基苯甲酰基自由基和二苯基膦酰自由基，都是引发活性很高的自由基。

TPO的吸收峰在380nm，可见光区430nm还有吸收，因此特别适合于有色体系的光固化。其光解产物的吸收波长可向短波移动，具有光漂白效果，有利于紫外光透过，适用于厚涂层的固化。

其热稳定性优良，加热至180℃无化学反应发生，贮存稳定性好。虽然自身带有浅黄色，但光解后变为无色，不发生黄变。光引发剂TPO，在有色涂层、厚涂层和透光性较差的涂层光固化中广泛应用，鉴于TPO在可见光区也有吸收，因此在生产制造和贮存运输时应注意避光。

四、用途

光引发剂TPO，可用于UV固化涂料和基于丙烯酸酯的油墨配方，用于纸张、木材、金属、塑料和玻璃等基材。

可作为单独的引发剂或与其他光引发剂如α-羟基酮组合使用，例如4265(50%TPO/50%1173)。

建议添加0.3-3％重量的配方。

储存必须选择阴凉、通风良好且干燥的地方，远离热源和阳光；避免接触碱性添加剂和水。

如果在常温条件下储存，保质期约为24个月。
