里面如何配置库_【专享】SolidWorks管道库国标模型下载SolidWorks Routing管道设计学习必备...

本文介绍了如何在SolidWorks中配置国标管道库,包括下载管道库模型、自定义建模和填充库的步骤,以解决设计师在使用Routing插件时遇到的非国标问题。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

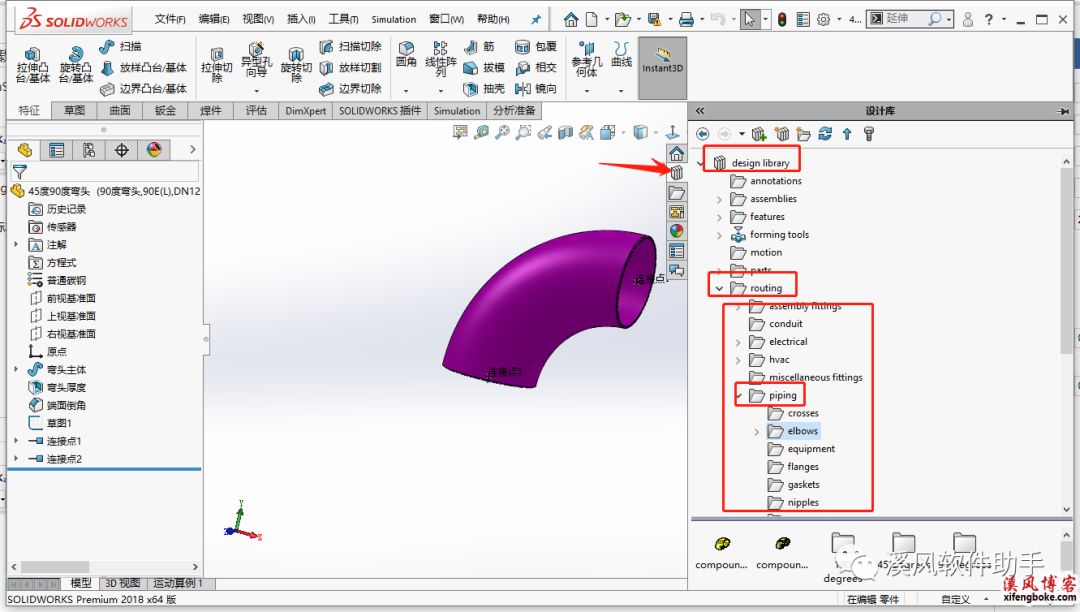

SolidWorks为设计师提供了Routing插件,可以让设计师去调用并设计管道相关的产品设计,提供了很大的便利,如下图所示的管道位置和默认的管道库:


但是我们发现这里面的并不是国标标准,所以对我们设计师造成了困扰,今天溪风给大家分享的是国标的SolidWorks管道库,大家也可以自定建模并填充管道库。

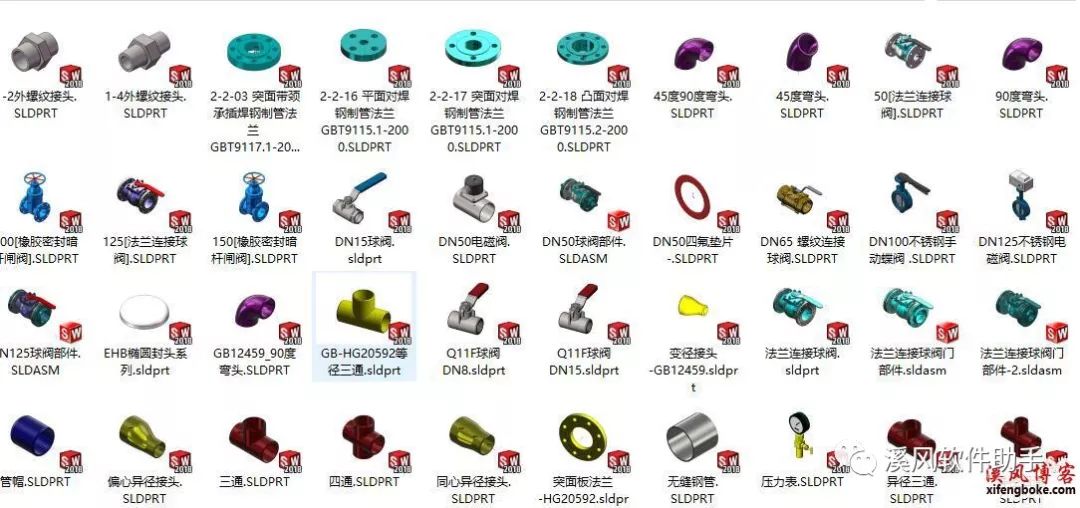

目录如下:






如果说没有自己想要的大家也可以自己建模,填充到文件夹里面。

下载管道库之后 就是如何配置?

这里给大家说一下:

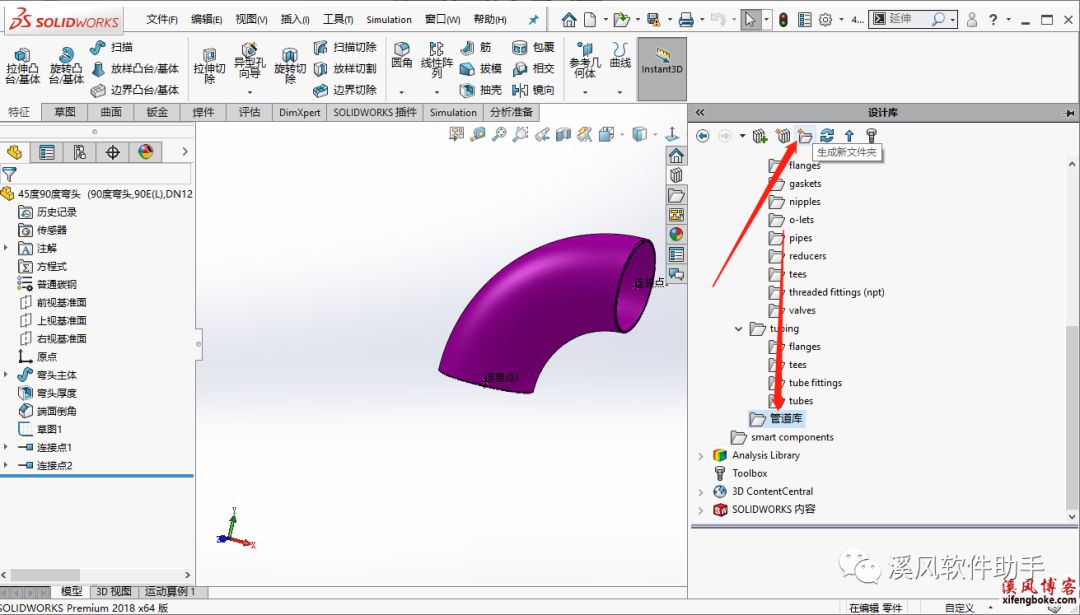

点击生成新文件夹,然后出现文件夹,自己命名就可以,比如我这里是“管道库”

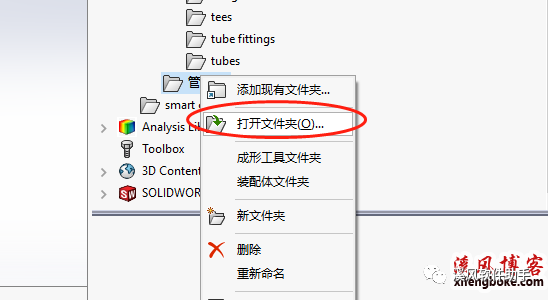

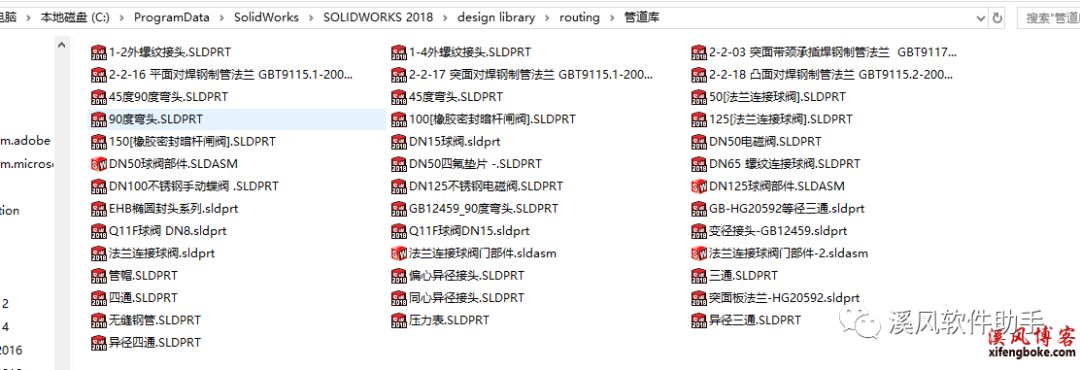

然后大家鼠标放在刚才新建的文件夹上面右击,打开文件夹,然后将我们今天下载的模型复制进去即可。

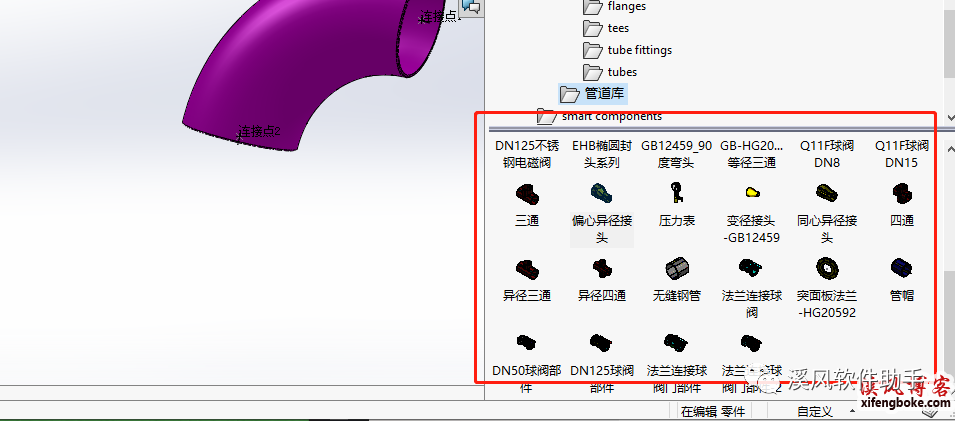

然后我们看一下SolidWorks里面管道库就进来了:


SolidWorks管道库下载地址:




溪风软件助手好

据说,关注我的人都成了大神!


『软件、教程、经验』

### 回答1: SolidWorks Routing是一种CAD软件,用于设计和维护管道、电缆和其他线束系统。它提供了一组工具,可以帮助用户快速创建、修改和文档化这些系统,从而提高设计效率和准确性。SolidWorks Routing还提供了一些高级功能,如自动路由、3D布线和虚拟测试,以帮助用户更好地优化他们的设计。 ### 回答2: Solidworks RoutingSolidworks软件的一个功能模块,主要用于设计复杂管道、电线路线的工具。它利用Solidworks三维建模和装配功能,让工程师可以更快速、轻松地进行复杂管道、电气线束等异形线路设计Solidworks Routing具有许多优点,比如强大的自动路线布线能力,可以自动生成实现设计的标准及规则;在设计中自动计算连接旋转角度和管道长度;通过和图形化布局工具可以方便地添加和编辑管件;可以在设计过程中自动为零件创建BOM表;以及使用常见的ANSI、BPE、DIN、ISO等标准元件,方便更精确地选择和应用标准元件。 同时,在使用Solidworks Routing进行管路、电气线路等设计时,还可以进行优化设计,提升设计效率。例如可以通过预编程计算自动布设管段坡度,减少系统大幅度变化等问题。 总而言之,Solidworks Routing是一个能够有效优化管道、电气线路等异形线路设计的软件模块,它为工程师节省了大量时间和精力,同时提高了设计准确性和效率。随着工业生产和制造智能化的发展,Solidworks Routing的应用和发展前景将越来越广泛。 ### 回答3: SolidWorks RoutingSolidWorks软件中的一个功能模块,是为了方便CAD工程师在设计管道、电缆和其他复杂布局的过程中提供帮助而设计的。它可以提供更快、更容易的方式来设计和修改物流管道,包括机械、科技、建筑、电子、通信等不同领域。基于Solid Works建模的Routing模块,是模拟管线布线的常用工具。 SolidWorks Routing由许多功能和工具组成,其中包括不同的和元素集,可以使用这些元素和来定义管道或电缆组件,并根据特定的规范和标准在设计中应用它们。Routing还具有多个工具箱,这些工具箱包含设计和修改管道和电缆的其他工具。Routing工具箱还可以与其他SolidWorks工具箱和模块集成,这使得对于工程师在设计的过程中可以无缝集成 solidworks配电和气体障碍物分析等其他重要功能。 设计师借助SolidWorks Routing,不仅可以自由地控制管道、电缆和其他复杂的装置的设计,还可以更好地控制其在整个装置中的布局和组合。 不仅可以有效地减少设计时间和生产成本,同时可以减少出现错误的可能性,这些错误通常在实际生产时会带来更加严重的后果。 总结而言,SolidWorks Routing是一个非常重要的功能模块,它提高了设计效率和精度,同时也减少了错误发生的可能性,减少了成本和时间的浪费。 对于需要设计物流管道、电缆以及其他复杂的布局的工程师来说,SolidWorks Routing是一个非常有用的工具,可以大大提高他们的工作效率和质量。
