在极少数场景安装摄像机后,可能会遇到这种情况:珠宝店安装的摄像机画面有滚动的黑色条纹,工地监控PM2.5的LED屏上面的数字快速闪烁,地磅或者称重的LED仪表盘数字看不完整。遇到这种问题大家可能会被愣住,这是摄像机问题吗?怎么解决呢?

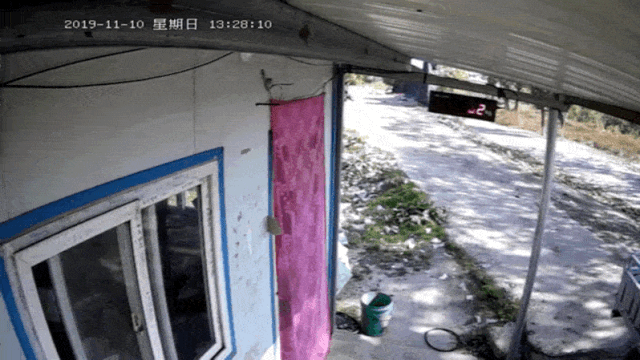

![6e445cac2217ec2ecfb50edcd6f9ede0.gif](https://img-blog.csdnimg.cn/img_convert/6e445cac2217ec2ecfb50edcd6f9ede0.gif)
LED数字显示不完整

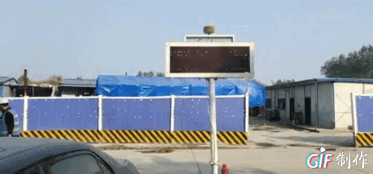

![f370ab8112bcac29d113640236ad199e.gif](https://img-blog.csdnimg.cn/img_convert/f370ab8112bcac29d113640236ad199e.gif)
LED数字闪烁

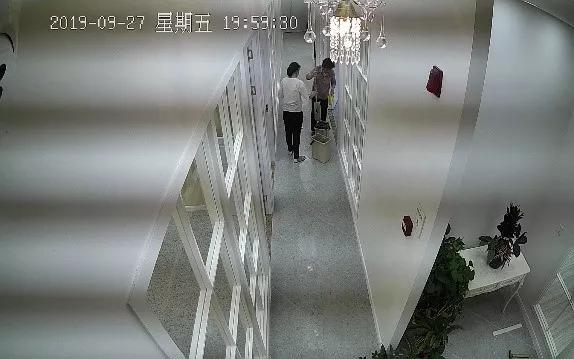

![60601a453d23c0bfeccef7ffc47e391b.png](https://img-blog.csdnimg.cn/img_convert/60601a453d23c0bfeccef7ffc47e391b.png)
黑条纹滚动
为什么会出现闪烁?
上述介绍的LED显示不全、LED跳动和黑条纹滚屏,这三种现象我们称之为频闪,频闪是一种物理光电成像现象,是一种在特定监控场景下才会出现的现象,不是摄像头损坏导致的。我们测试8个品牌的摄像头在特定监控场景下都会出现此类现象,下面介绍下频闪原因:

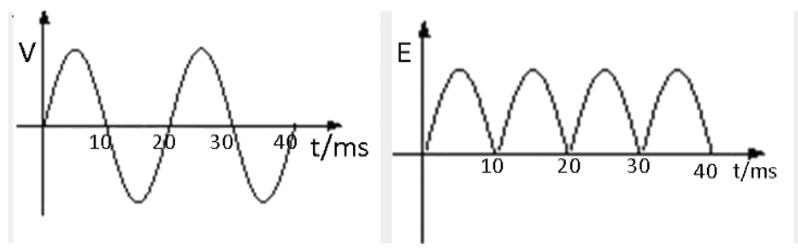

先了解:交流电直接供电的照明灯
220V交流电供电电压变化频率是50Hz,在能量上就表现为10ms为一个周期,也就是灯的闪烁频率。
![211013c5ac30b95b8c998f53ae326e3d.png](https://img-blog.csdnimg.cn/img_convert/211013c5ac30b95b8c998f53ae326e3d.png)

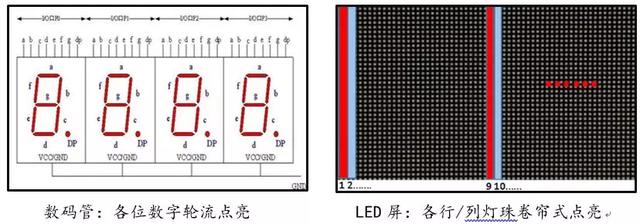

在了解:LED数码管和显示牌
LED画面点亮方式基本都是动态扫描,即不能瞬间将需要显示的内容全部点亮,存在一个扫描周期的概念。
![7de29f7f64247d9840730a0b9d69f4c9.png](https://img-blog.csdnimg.cn/img_convert/7de29f7f64247d9840730a0b9d69f4c9.png)

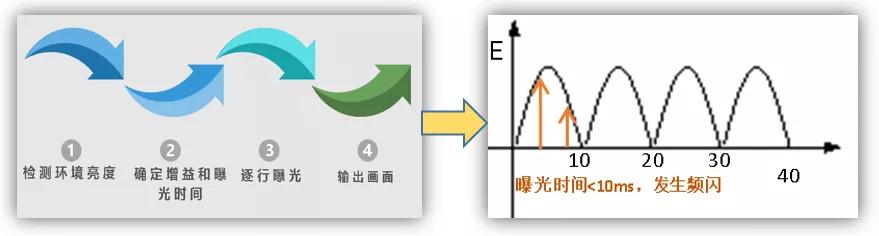

最后了解:摄像机曝光机制
摄像机默认是自动曝光+逐行曝光方式,监控环境亮度很高时,为保证画面效果,摄像机会权衡降低增益和曝光时间(快门),当快门降的很低的时,每一帧拍摄的画面都曝光不足,从视频上来看就表现为类似文章开头描述的黑色条纹或LED闪烁现象。
![2c6f424a22ebab6f218018d53b9d140c.png](https://img-blog.csdnimg.cn/img_convert/2c6f424a22ebab6f218018d53b9d140c.png)
形象一些说,就像你走在大太阳下(光照太强),眼睛(摄像机)会眯成一条缝(快门降低),减少光线进入(曝光量)。这样的话,太阳你是看清了,但天上飞的飞机你就看不到了(因为你眼睛眯了缝,导致飞机反射的光线进来的太少了)。就是这个道理,所以遇到问题后知其所以然,然后解决掉问题。怎么改善呢?
如何改善频闪现象?
首先大家切勿心急追求一锤子搞定,这个问题不是一个开关可以搞定的,需要尝试不同的方案。下面给大家介绍优化的办法:

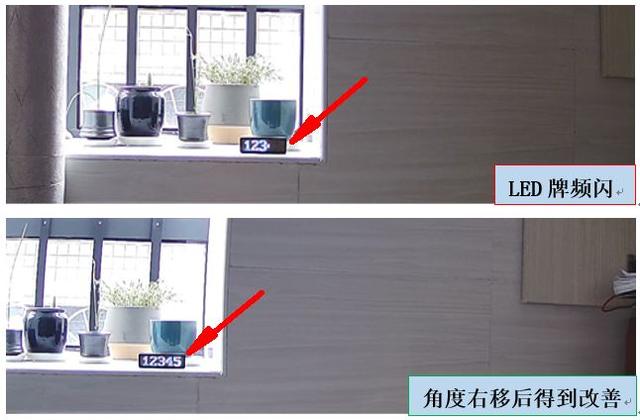

1 、调整摄像机角度
摄像头的安装角度影响着监控画面的亮度,如果监控画面中有部分区域亮度很高,其他区域亮度较低,可以尝试调整角度,减少亮区,避免画面过亮,从而提高曝光时间。
![e7df7c3842e0a3639afa18cdac138481.png](https://img-blog.csdnimg.cn/img_convert/e7df7c3842e0a3639afa18cdac138481.png)
2 、设置区域补偿
如果摄像头不易触及,则可以采用区域补偿的方式调高摄像头的曝光时间,进而改善频闪现象。以下是某酒店监控效果的改善效果:

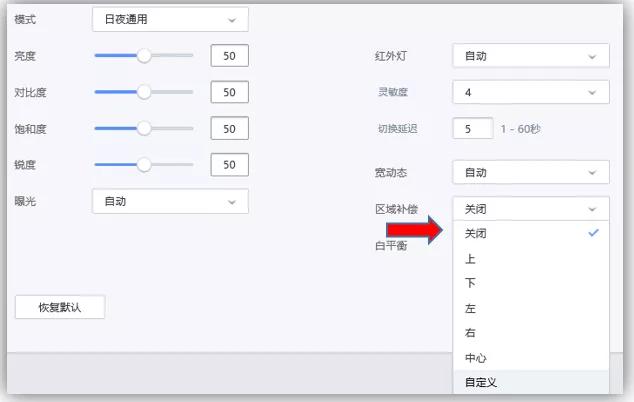

区域补偿设置方法:进入摄像头的web管理页面->设置->摄像头->画面显示->区域补偿->自定义,如下:
![60b369acaf98e45a2437b4cb0c79e0cf.png](https://img-blog.csdnimg.cn/img_convert/60b369acaf98e45a2437b4cb0c79e0cf.png)

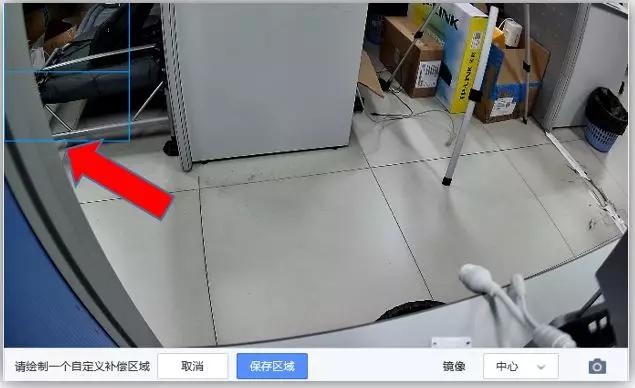

自定义选中画面中较暗区域进行补偿,提高曝光时间:
![809cb5f1f2c3cc716de5fb09fff18139.png](https://img-blog.csdnimg.cn/img_convert/809cb5f1f2c3cc716de5fb09fff18139.png)
区域补偿后画面亮度整体会提高 建议结合改善后的实际效果进行多区域尝试和选择
3、利用遮光纸
如果调整角度和区域补偿没有改善,并且需求是看清特定的LED屏或者数码表,其余区域或者物体不是主要目标。则可以尝试给摄像头镜头前贴一个黑色遮光纸,相当于增加了一层滤片来降低摄像头的进光量,从而提高曝光时间,改善频闪现象。
![3b0ae84f51f9858ddcebe0dc78dd8c0a.png](https://img-blog.csdnimg.cn/img_convert/3b0ae84f51f9858ddcebe0dc78dd8c0a.png)

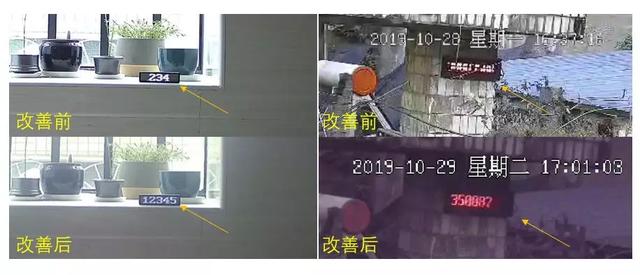

帖遮光纸改善的效果

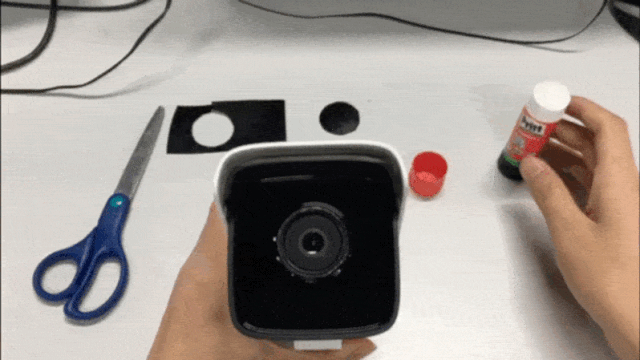

遮光纸有多个种类,透光度也存在差异,推荐使用窗户遮光纸,透光率在80%。遮光纸可以剪成圆形片,略大于摄像机的镜头,粘胶贴在镜头前方。如下:
![c96f7af108488249a5464d616f3101f3.gif](https://img-blog.csdnimg.cn/img_convert/c96f7af108488249a5464d616f3101f3.gif)
使用遮光纸前最好先裁剪为合适尺寸,再粘贴在镜头边缘 切勿用遮光纸将整个摄像头前面板遮挡住
