一、电位器介绍

电位器是一种元件，在电路当中应用很广泛，在电路中可以单独使用，也可以与其他电子元器件一起使用并构成具有各种功能的电子电路。电位器的电路符号是“RP”，其实电位器有很多，比如电磁炉电位器、可调电位器、碳膜电位器、立式电位器、单联/双联电位器、单圈/多圈电位器、贴片电位器、密封式电位器、精密电位器等。

1、电位器结构组成

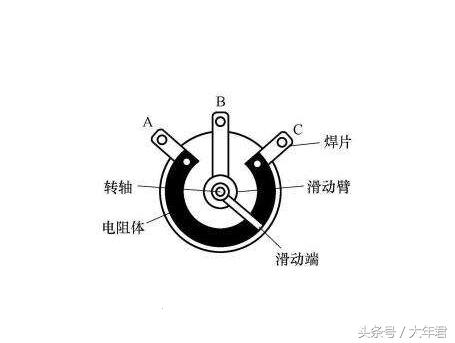

以旋转式电位器为例说明电位器的内部结构图，如下图，电位器结构组成电阻体、滑动臂、滑动端、转轴、转柄、焊片等组成。A、B、C为三个焊片，其中A、C 之间的电阻值即为电位器的总阻值。滑动端的一端接焊片B，另一端与电阻体紧密接触。当滑动端位置改变时，A-B和B-C之间的电阻值就发生变化。这是一种三脚电位器，它的两侧的脚是其全电阻，中间的脚是滑动结点，电源从两侧的一个脚接入，从中间脚引出，可以得到随着中间脚旋转而变化的电压或者其他变化量。

再看它的实物图，A、B、C三个焊片分别对应1、2、3个接线端，电位器都会有一个阻值，它上面所标明的电阻是电位器的总电阻值，这里的电位器是B500K，表示总阻值就是500K，按照接线图接好线之后只需要旋转滑动端就可以得到不同的阻值(阻值从0到500K变化)。
