三线调速风扇原理_USB小风扇原理及成本分析

USB小风扇主要由结构件、电路板、电池和电机组成,常见为三线调速设计,使用18650电池。高成本版本采用无级调速和无刷电机,包含霍尔转速监测和保护功能。基础版成本约在10元以内,高端产品可能超过20元,成本控制主要通过选择电机和电池类型以及电路设计实现。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >


USB小风扇,功能简单各异,但万变不离其中,主要由以下部件组成:

  • 结构件,扇叶,护罩,外壳等等
  • 电路板,调速控制,充电控制
  • 电池,一般是多节18650串联
  • 电机,有刷或无刷的直流电机,有刷电机噪声大,价格很便宜

基本原理图:

  • 由于该产品量大,有很多成熟的量产定制方案,单芯片集成了电池充放电、电机调速、按键、LED等驱动电路。
  • 最简单的是3档调速,并且简单电压控制电机转速。
  • 高成本的采用的无级调速+PWM电机控制+无刷电机方式,霍尔转速监测等等。
  • 具备基本的过流过热保护。

成本分析:

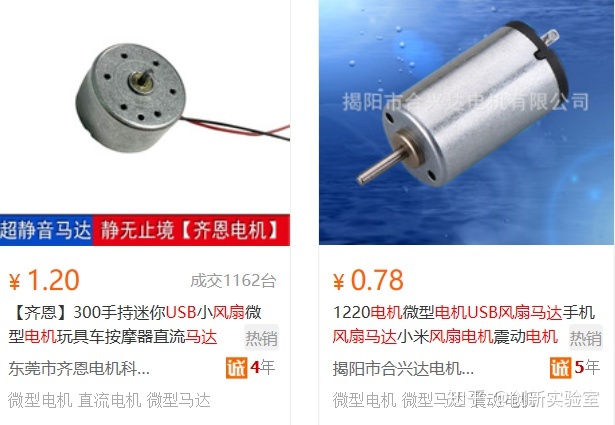

  • 如果是比较普通的直流有刷电机,基本上批量在1元以下了。
  • 驱动芯片国产的,几毛钱~两三块钱,加上电路板,不超过5块钱。
  • 电池成本,一般标配2节1500~2000mAH的18650电池,大约5-8块钱。
  • 再加上外壳,包装,生产成本,总的成本应该不超过20块钱

以上成本基于最普通的产品,如果厂家偷工减料,成本完全可以做到10元以内。

其他产品原理及产品分析:

创新实验室:加湿器产品分析及使用建议​zhuanlan.zhihu.com
创新实验室:额温枪产品技术原理及成本分析​zhuanlan.zhihu.com
有什么夏天可以随身携带的小风扇推荐么?​www.zhihu.com
有什么值得推荐的桌面 USB 小风扇?​www.zhihu.com
USB 接口便携式风扇简介 1、每年的旅游旺季即将来临,几乎每个旅客在这炎炎夏日都需要获得一份清凉,所以每到夏天便携式风扇便卖的热火朝天。 2.以下介绍一款基于FM5009B的低成本便携式风扇的实现方案。 3、FM5009B集成度高,故障低所以成本极有优势,集成了风扇调速,内置升压电路,锂电充电,当然还少不了过温,过流,过压,短路保护,确保芯片不会损坏。 4、使用3.7伏主流锂电供电,反复充电使用十分便利,充电使用通用的MICRO USB接口十分便利。 5、支持9伏电机,尽量匹配低压供电的电机,因芯片最高档时升压达到9伏,电机不匹配会造成风扇过快,芯片工作电流大,电池电量消耗的快。 6、具备夜间照明功能。 7、采用ESOP16封装 低成本、便携式 USB风扇PCB实物展示: 低成本、便携式 USB风扇基本功能: 1、调速功能:其实就是有3档升压电压,一档5.5V,二档7.3V,三档9.3V,不同电压供电给风扇得到不同的转速 2、3档风速显示功能,使用3个LED灯显示3档风速 3、锂电充电功能,适合3.7伏的锂电,充电截止电压4.2V精度+/-1%,最大充电电流600MA 4、照明功能:复用调速按键,长按调速按键S2即能开启和关闭LED照明功能,最大输出50MA。 便携式 USB风扇视频演示: 1.3档调速视频链接:https://v.youku.com/v_show/id_XMjY2ODg4Nzg5Mg==.html?sharefrom=iphone 2.充电视频链接:https://v.youku.com/v_show/id_XMjY2ODg2ODMwOA==.html?sharefrom=iphone 两个按键功能描叙如下图详细说明: 低成本、便携式 USB风扇原理图+PCB截图:
