小伙伴们早上好啊！

今天继续为大家分享柱形图的美化技巧。

希望大家认真阅读Excel文件和教程，有的图表看起来简单，实际上在细节处理上用了很多技巧，大家要多多体会。

C0010-负坐标显示为正数+红色0值参考线

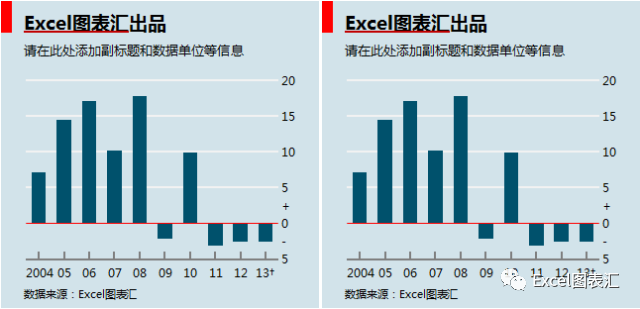

效果图

图表概述

本图可以用来表示盈利-亏损等同时包含正负值的数据。例如：9102年某期货交易团队每月的盈利情况分析图；正值表示盈利，负值表示亏损。

知识点总结

>纵坐标轴的负刻度值显示为正数，并用“+”“-”号标识

>红色 0值 参考线，将绘图区分割为正负两部分

>用散点图的数据标签和误差线制作坐标轴

>柱子位于刻度线上

Excel答案下载

请大家先下载Excel数据文件，然后和Excel图表汇一起学习本图的制作方法(如果链接失效请告知，谢谢！)。

链接(手动复制到浏览器)：

https://pan.baidu.com/s/11HkoeiHcg6nnbtDtS3eEmA

提取码:

wen7

休息一下，插播一条广告

休息一下，插播一条广告

制作方法

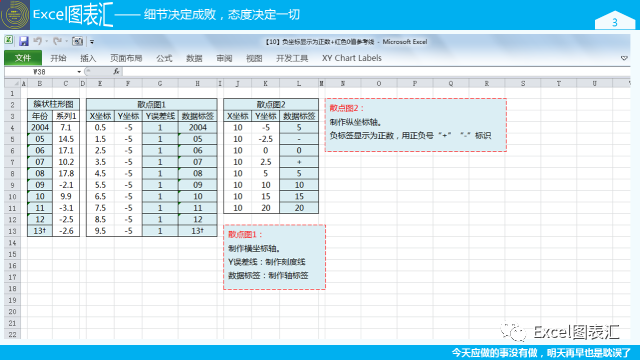

1 准备绘图数据

本图由3个系列构成：

>1组簇状柱形图

>2组散点图

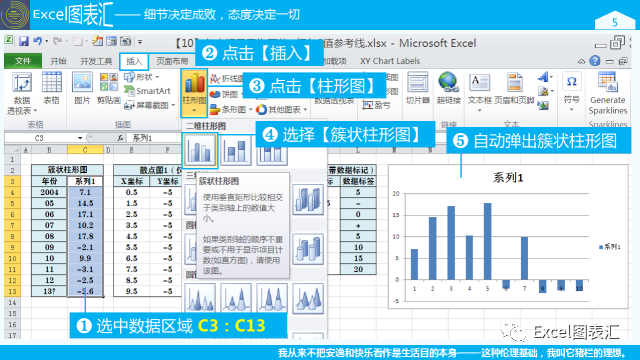

2 绘制簇状柱形图

选中单元格区域 C3 : C13，直接插入簇状柱形图。

3 添加散点图

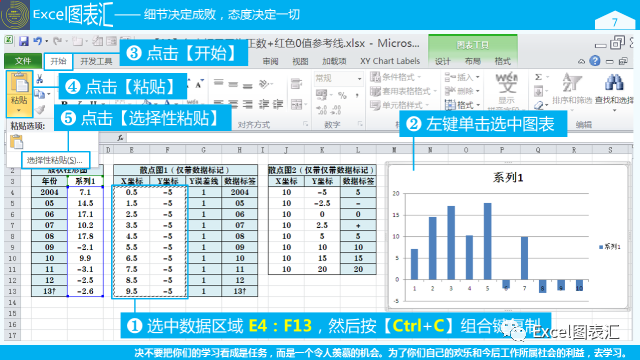

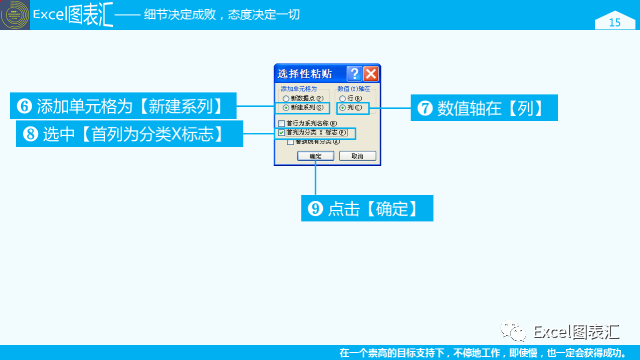

3.1 添加新的数据系列

方法：选择性粘贴

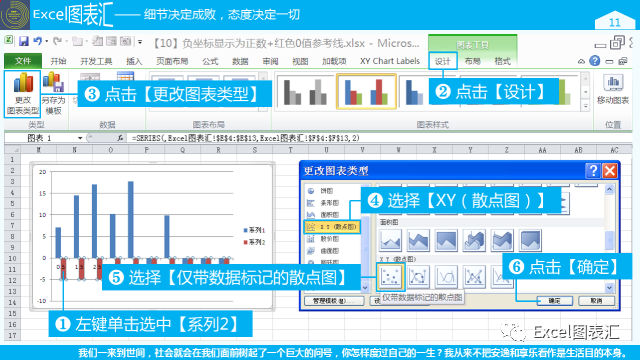

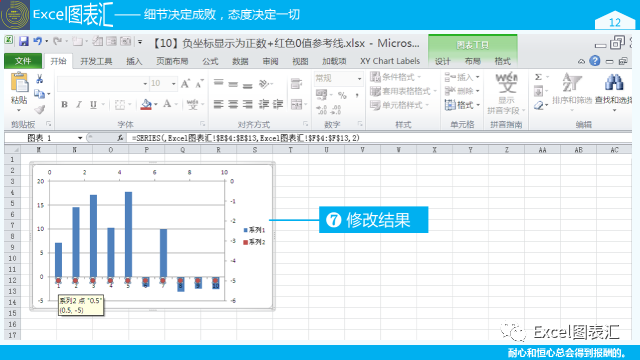

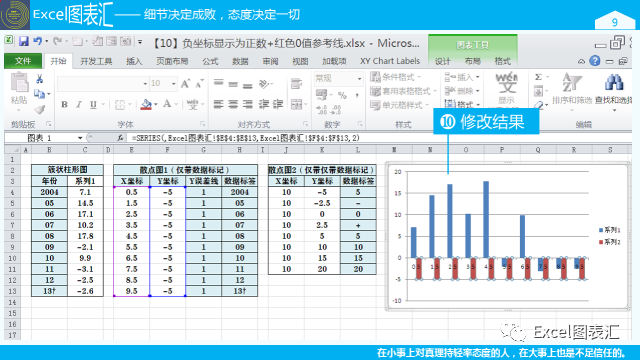

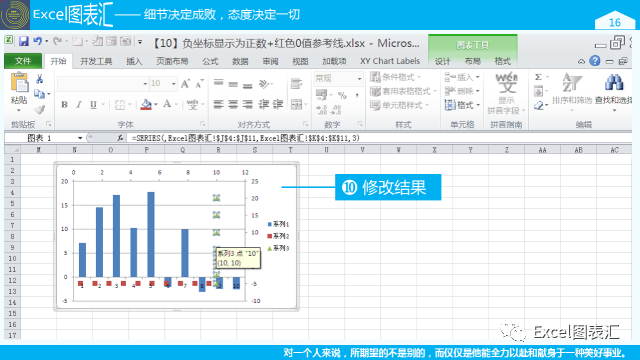

3.2 修改图表类型

系列2：仅带数据标记的散点图

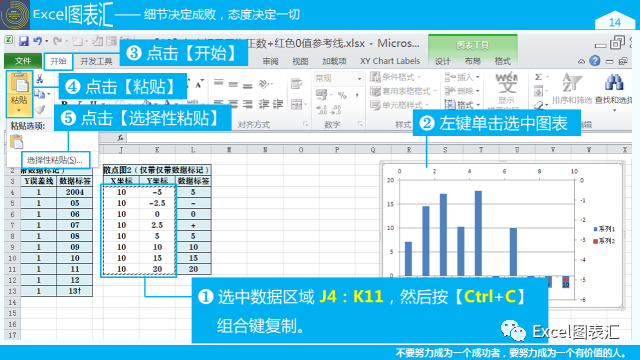

3.3 添加“散点图2”

方法：选择性粘贴

4 设置坐标轴的格式

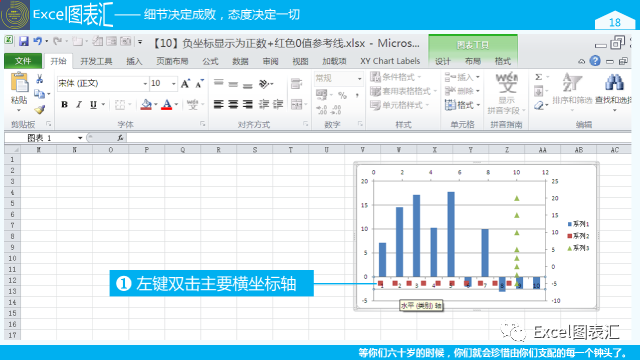

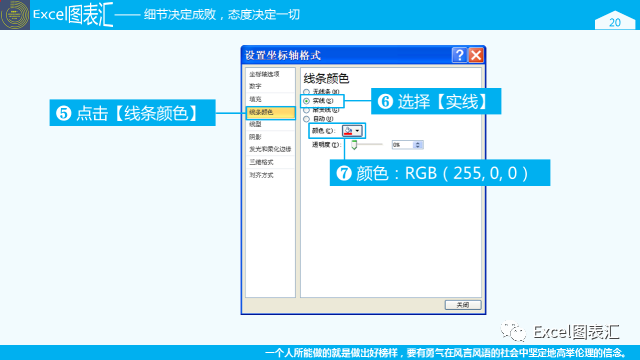

4.1 设置主要横坐标轴的格式

>主要刻度线类型：无

>坐标轴标签：无

>线条颜色：实线，RGB(255, 0, 0)

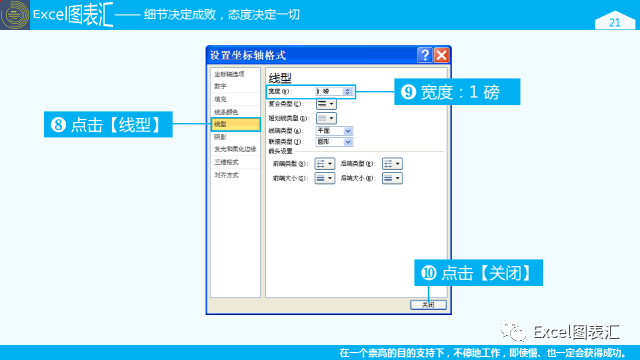

>线型：1 磅

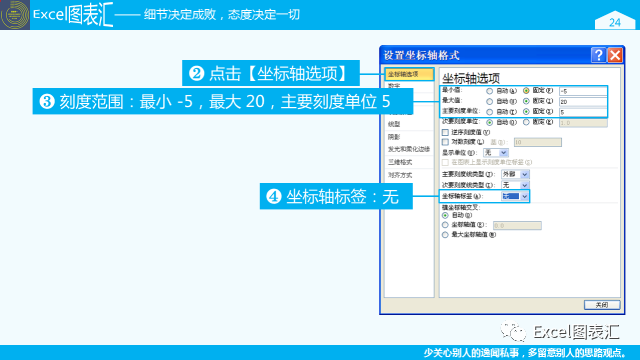

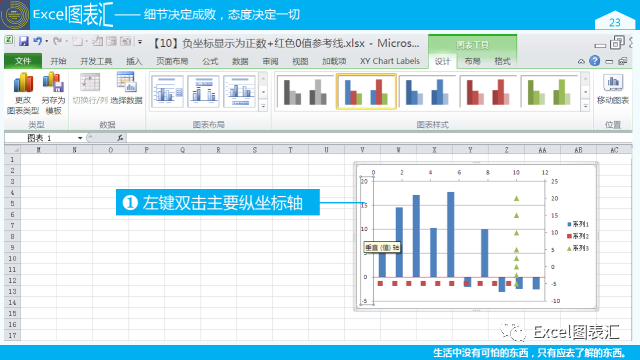

4.2 设置主要纵坐标轴的格式

>刻度范围：最小值 -5，最大值 20，主要刻度单位 5

>坐标轴标签：无

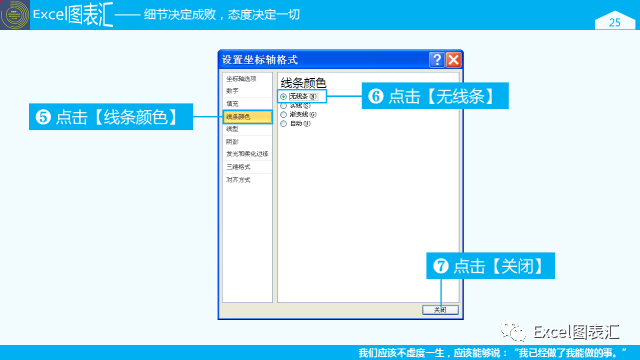

>线条颜色：无线条

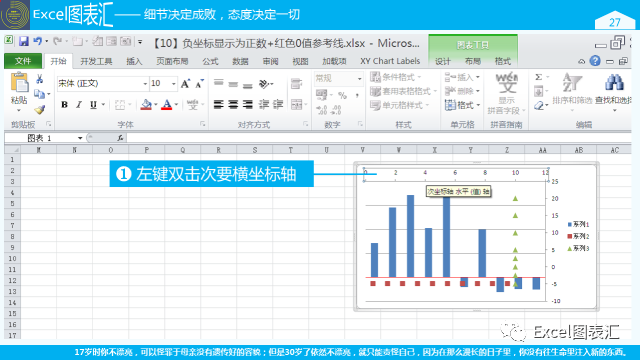

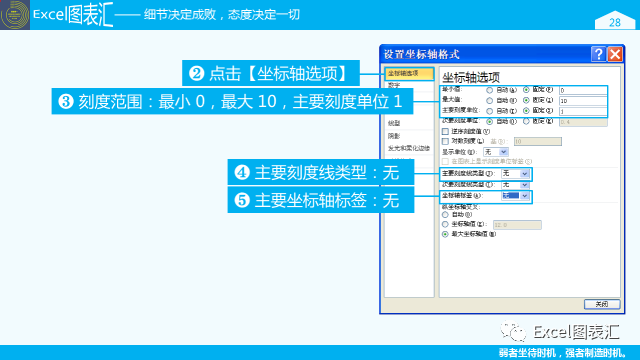

4.3 设置次要横坐标轴的格式

>刻度范围：最小值(0)，最大值(10)，主要刻度单位(1)

>主要刻度线类型：无

>坐标轴标签：无

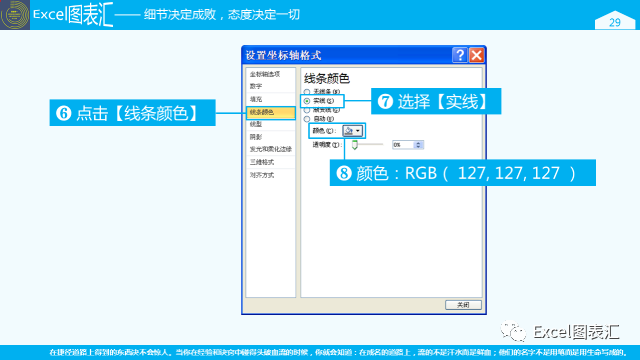

>线条颜色：实线，RGB(127, 127, 127)

>线型：1 磅

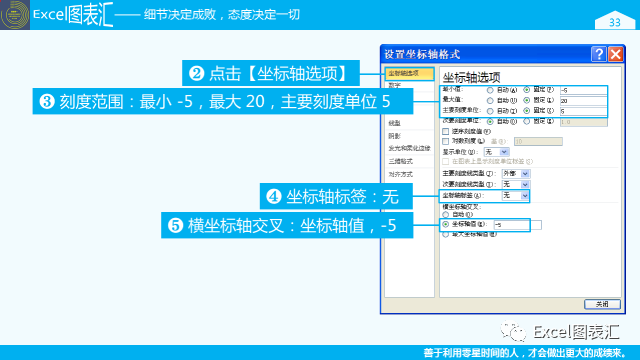

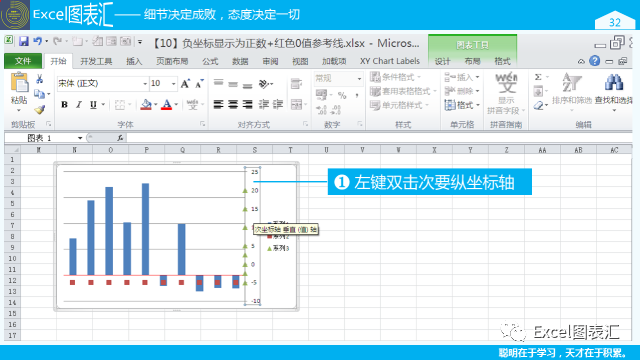

4.4 设置次要纵坐标轴的格式

>刻度范围：最小值 -5，最大值 20，主要刻度单位 5

>坐标轴标签：无

>横坐标轴交叉：坐标轴值 -5

>线条颜色：无线条

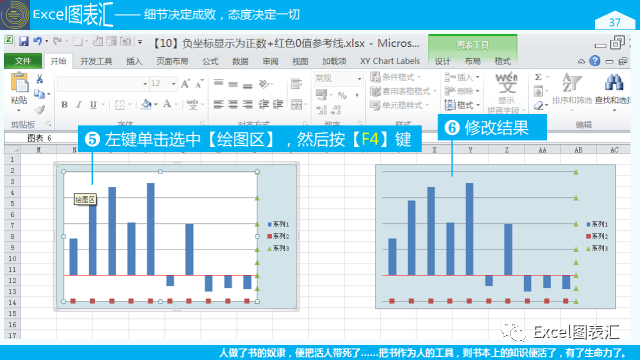

5 设置背景色和边框格式

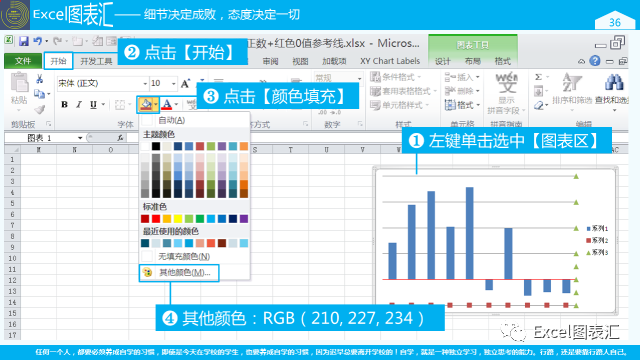

5.1 设置背景色

背景色：RGB(210, 227, 234)

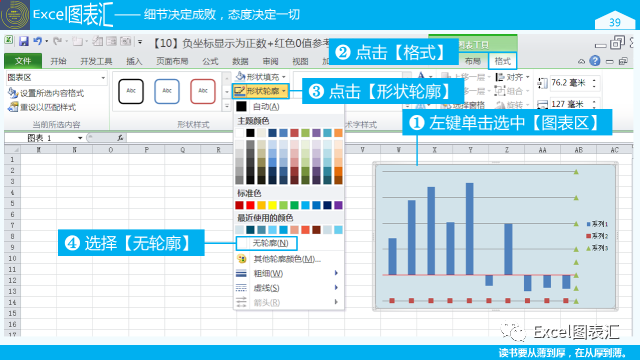

5.2 删除边框

形状轮廓：无轮廓

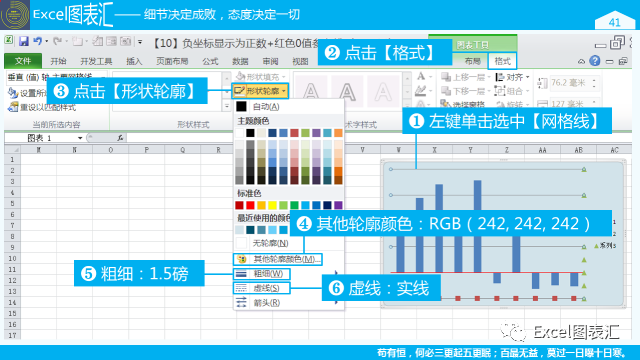

第6步：设置网格线的格式

>线型：宽度(1.5磅)，短划线类型(实线)

>线条颜色：实线，RGB(242, 242, 242)

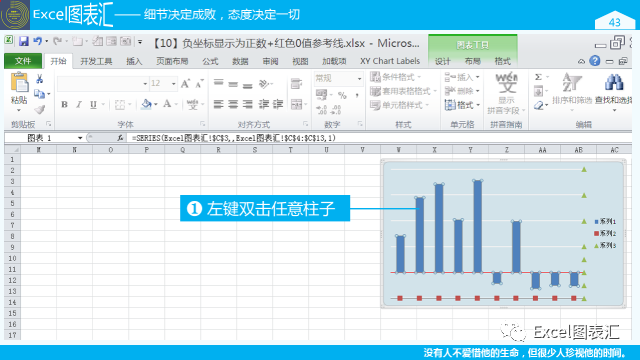

7 设置柱形图的格式

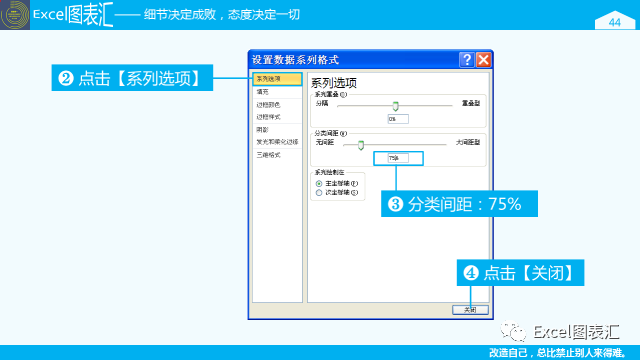

7.1 设置分类间距

分类间距：75%

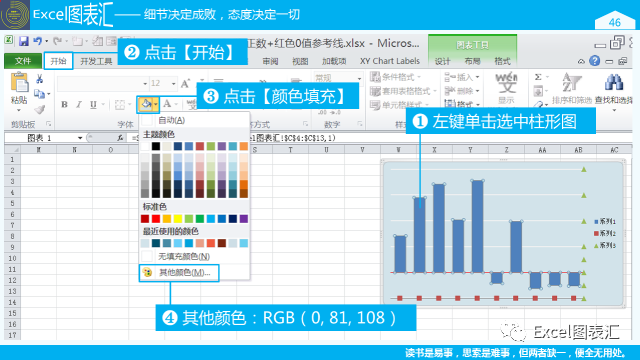

7.2 设置填充颜色

RGB(0, 81, 108)

8 制作纵坐标轴

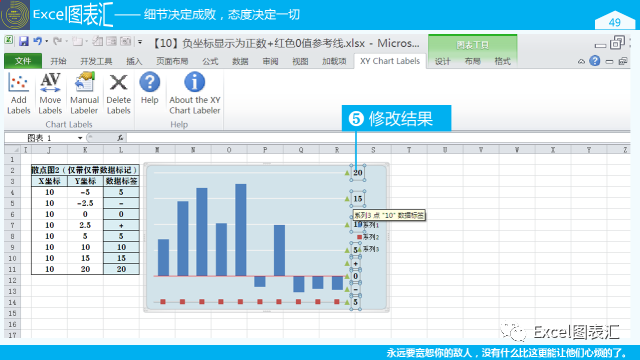

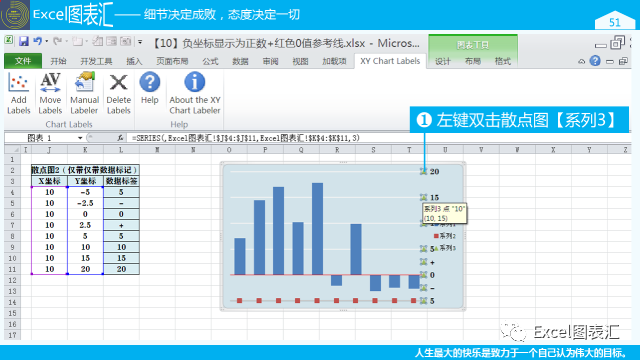

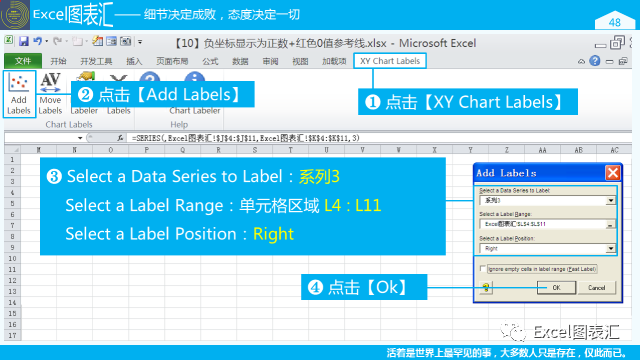

8.1 为散点图“系列3”添加数据标签

工具：XY Chart Labels

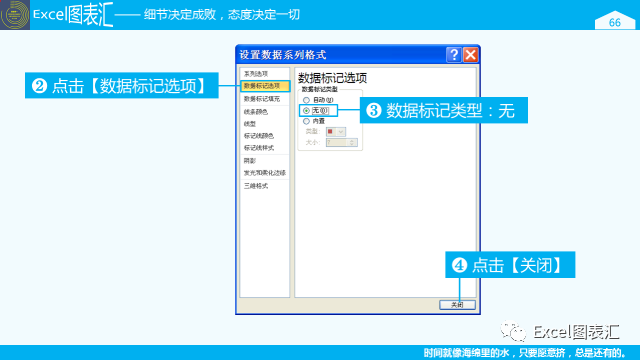

8.2 隐藏散点图“系列3”

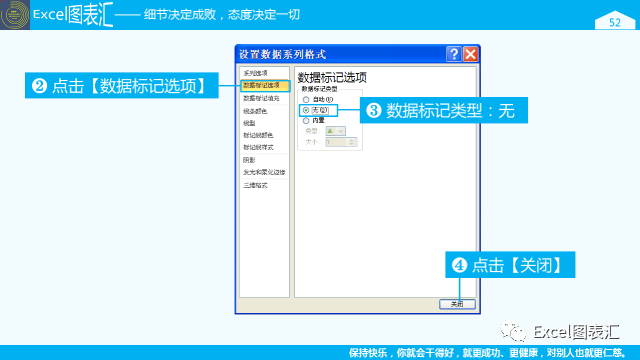

数据标记类型：无

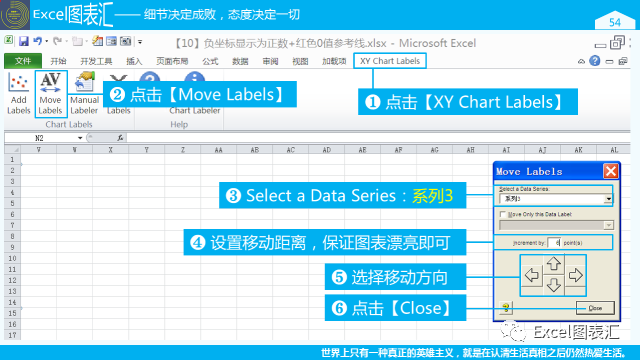

8.3 移动数据标签的位置，使图表美观

工具：XY Chart Labels

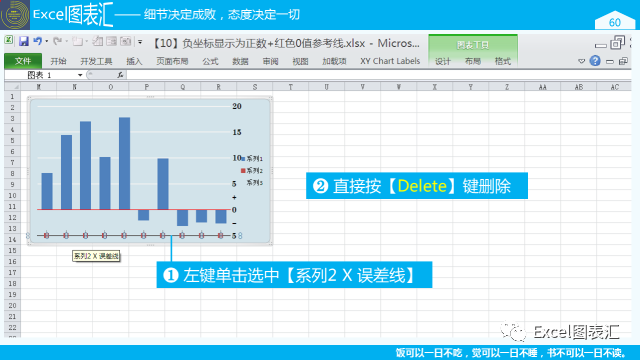

9 制作横坐标轴

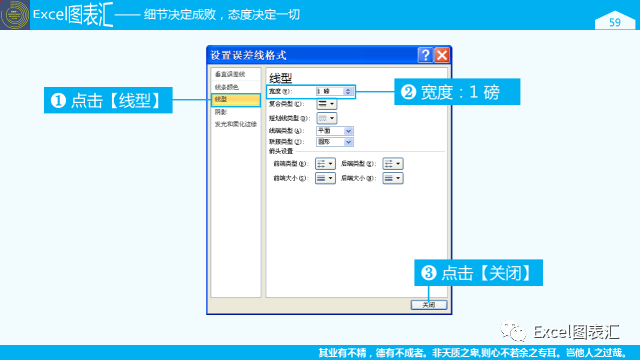

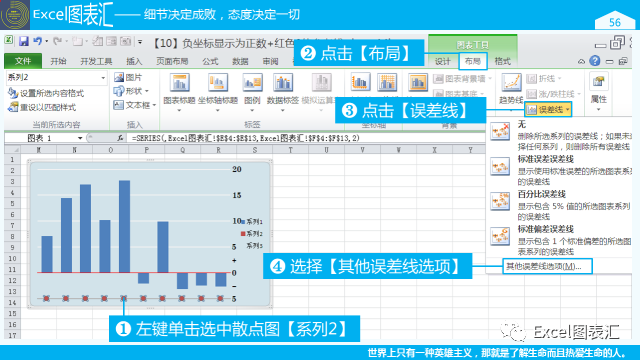

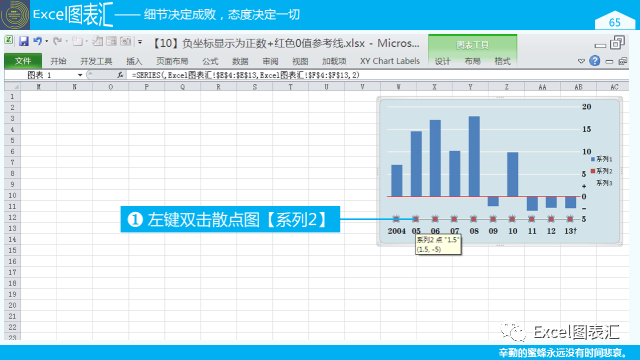

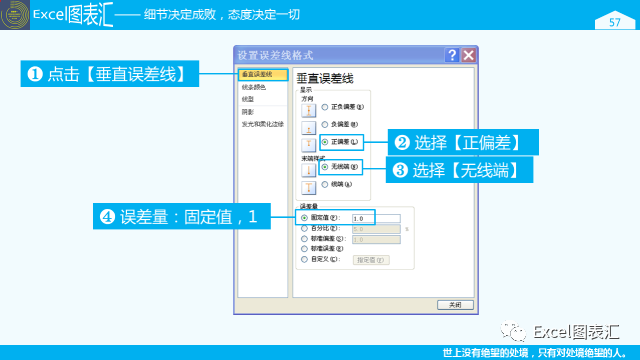

9.1 为散点图“系列2”添加 Y误差线

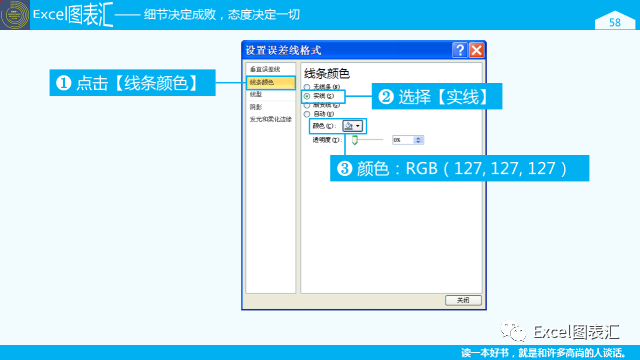

正偏差，无线端，误差量(固定值，1)，实线，1磅，RGB(127, 127, 127)

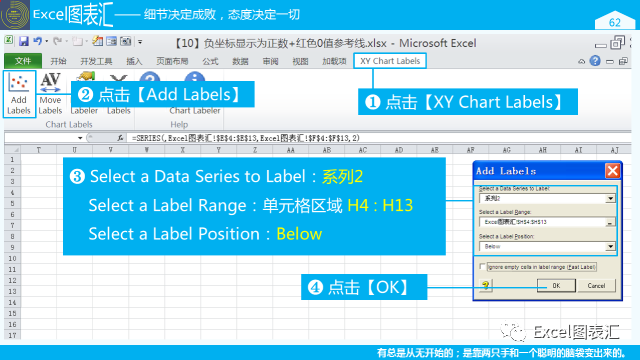

9.2 为散点图“系列2”添加数据标签

工具：XY Chart Labels

9.3 隐藏散点图“系列2”

数据标记类型：无

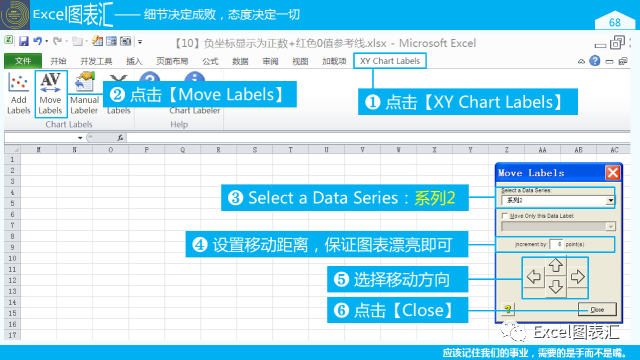

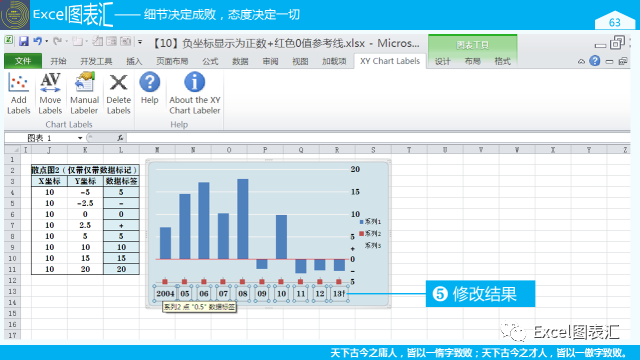

9.4 移动数据标签的位置，使图表美观

工具：XY Chart Labels

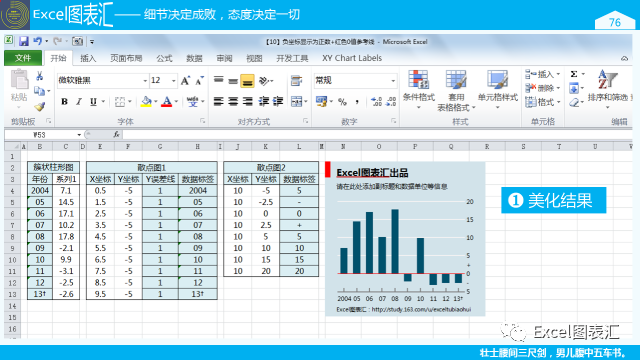

10 美化图表

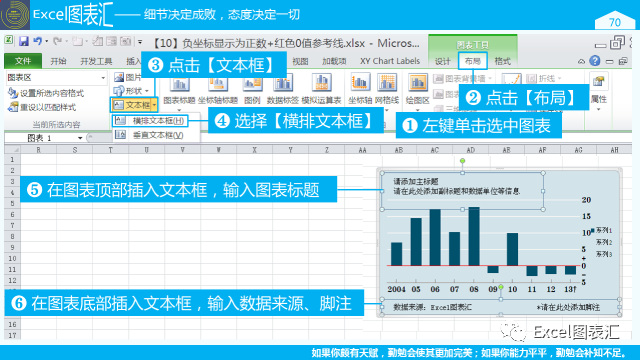

10.1 添加文字说明

添加标题、数据来源、脚注、注释等信息。

方法：插入文本框，手动输入

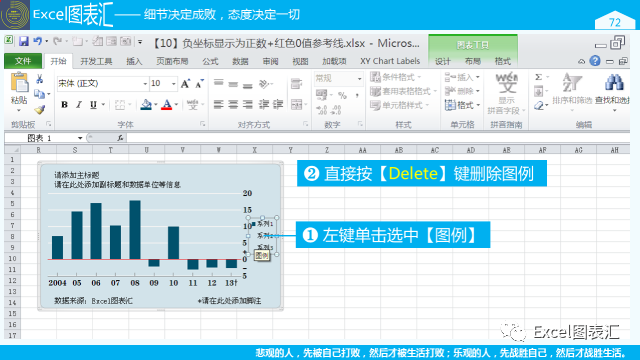

10.2 删除图例

方法：选中图例，直接按【Delete】键删除

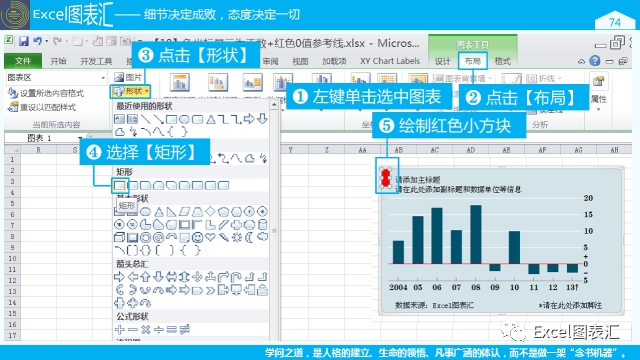

10.3 添加左上角红色方块

方法：插入“形状—矩形”

10.4 调整图表布局、设置文字格式

设置文字格式；调整图表各元素的大小、位置，使图表美观。
