圆弧半径计算图解_如何计算圆弧半径？

回答：

CAD的圆弧如何绘制呢？小编相信很多的新手小白还不是很了解吧，这次我们来详细谈谈如何画圆弧，在我们使用CAD的时候圆弧时必不可少的。

我们来看看，跟着学起来吧。

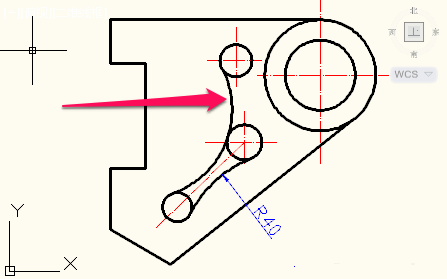

1.首先，当我们使用CAD却不知道他的半径的时候，我们就要找出我们圆弧必经的点，如图所示的圆弧，就只是知道和三个圆形相切，那么这时候我们怎么画呢？参考下图。

2.我们在左侧工具栏中选择圆形工具， 然后在命令行中输入【3p】，这个命令的意思是利用三点画圆形，再回车确定。

3.这时候，我们的命令行中会提示圆上的一个点，然后我们直接输入【tan】，表示着捕捉切点，再回车。

4.这时候我们的光标只要贴近某个圆，就会出现切点的标识，我们只要左键点击就可以确定第一个点，需要注意的是将切点选在圆的左下角，因为我们要画的圆弧切点的大致的位置就在附近。

5.跟上面的方式相同，我们接着再次输入【tan】，在第二个圆中捕捉我们的切点。

6.重复上面的步骤，再次输入【tan】在第三个圆中捕捉，这时候我们就可以看到，与这三个圆形相切的打的圆就绘制成功了

7.下一步，我们就需要使用修剪和删除的工具去吧多余的地方删除，这样我们CAD的圆弧就画好了。
