1. 雷达图像处理概述
雷达图像处理是遥感领域的一个重要分支,它涉及从雷达原始数据中提取有用信息,以识别和分析地表目标的特征和动态变化。雷达作为全天候、全天时的遥感设备,具有独特的穿透能力,能够在各种气象条件下获取地表信息,这对于地物信息提取具有重大意义。
1.1 雷达图像处理的重要性
雷达图像处理的重要性在于它能够提供对地观测的独特视角,尤其在传统光学遥感受限的条件下。比如,在云层遮挡或夜间,雷达图像能够揭示地表的特征。此外,雷达图像还被广泛应用于农业、林业、海洋、气象、军事等多个领域。
1.2 基本处理流程
雷达图像处理一般包括数据采集、预处理、成像、特征提取、分类识别和信息提取等步骤。预处理主要是对雷达信号进行去噪、校正等操作,确保数据质量。成像步骤将雷达信号转换为图像数据。之后,通过特征提取和分类识别技术,提取出有价值的地物信息。
这一章将为读者提供对雷达图像处理基本概念和流程的初步了解,为后续章节深入分析打下基础。
2. 雷达工作原理及体制详解
2.1 雷达基础知识回顾
2.1.1 雷达定义与作用
雷达(Radio Detection and Ranging)是一种通过无线电波探测目标位置、速度及其他属性的电子设备。它通过发射无线电波并接收目标反射回来的波来工作。雷达在现代技术中扮演着不可或缺的角色,用于气象监测、空中交通控制、地面移动目标监测等多个领域。它的核心作用包括目标探测、距离测量、速度测定和图像获取。
2.1.2 雷达系统的组成
雷达系统主要由以下几个部分组成:
- 发射机:负责产生并发送高能量的无线电脉冲信号。
- 天线:用于发射和接收无线电波,能够向特定方向集中信号并接收回波。
- 接收机:用于放大并处理从目标反射回来的信号。
- 信号处理器:对接收信号进行分析,提取出距离、速度等信息。
- 显示器:将处理后的信号以图表或图像的形式展示出来。
2.2 雷达的工作原理
2.2.1 雷达波的传播特性
雷达波,即无线电波,是一种电磁波。电磁波的传播速度为光速,即每秒3×10^8米。它在真空中的传播不会衰减,但在大气中传播时会受到温度、湿度、大气密度等因素的影响。此外,雷达波在遇到不同介质的界面上会发生反射、折射和衍射等现象。
2.2.2 雷达信号的发射与接收
雷达发射一个短促的无线电波脉冲,称为“询问”信号。这个脉冲在空间中传播,遇到物体时,部分能量会被物体反射回来,形成“回波”。雷达的接收机在发射信号之后的一段时间内接收回波信号。通过计算询问信号发射和回波接收之间的时间差,雷达可以计算出目标的距离。
2.3 雷达体制分类
2.3.1 不同雷达体制的特点
雷达体制根据其工作原理和应用领域可以分为不同的类型,包括脉冲雷达、连续波雷达、相控阵雷达等。脉冲雷达使用短促的无线电波脉冲进行目标检测,而连续波雷达则使用连续的无线电波,后者常用于测量目标的速度。相控阵雷达利用电子扫描技术实现快速波束指向,具有较高的灵活性和速度。
2.3.2 各体制雷达的应用场景
不同的雷达体制适合不同的应用场景。例如,机载预警雷达多采用相控阵体制,因其能够实现多目标跟踪与快速反应;而气象雷达多采用脉冲体制,以便于实现长距离探测和较高的距离分辨率。选择合适的雷达体制对于提升系统性能至关重要。
在下文中,我们将进一步深入讨论雷达图像生成过程,揭示其成像机制与获取流程,并探讨在雷达图像预处理、解译与地物信息提取中的关键技术。
3. 雷达图像生成过程深入解析
3.1 雷达图像的成像机制
3.1.1 目标反射特性分析
在雷达图像的成像机制中,目标反射特性是一个基础而关键的因素。目标的反射特性主要取决于目标的材料、形状、尺寸以及相对于雷达波入射角度。雷达波在遇到目标时会根据目标的物理特性产生反射、折射、衍射和散射等现象。了解这些特性对于后续的图像处理和目标检测至关重要。
对于不同类型的材料,雷达波的反射率也有所不同。例如,金属材料会强烈反射雷达波,而植被和土壤表面的反射则会相对较低。此外,目标的形状和尺寸也会影响反射波的强度和方向,这是合成孔径雷达(SAR)成像的基础。在实际应用中,通过对不同目标的反射特性分析,可以为成像算法的开发提供理论支持。
3.1.2 成像算法基础
雷达图像的生成离不开高级成像算法。这些算法能够根据雷达回波信号的相位和幅度信息重建出目标的二维或三维图像。成像算法根据工作原理和应用场景可以分为多种类型,如脉冲压缩、合成孔径成像、逆合成孔径成像等。
脉冲压缩技术通过发射窄脉冲并利用接收的宽脉冲回波进行压缩,能够获得高距离分辨率的图像。合成孔径雷达技术利用运动平台上的天线阵列合成一个大孔径雷达,从而获得高方位分辨率的图像。逆合成孔径技术则使用运动中的小孔径天线来合成大孔径的图像。
3.2 雷达图像的获取流程
3.2.1 数据采集与预处理
雷达图像的获取始于数据的采集。数据采集包括雷达系统的配置、目标区域的设定、以及发射和接收雷达波的过程。为了获得高质量的雷达图像,数据采集过程需要精确控制雷达的频率、脉冲宽度、脉冲重复频率等参数。
采集得到的数据通常是未经处理的原始回波信号,需要经过预处理才能用于成像。预处理包括信号去噪、基线校正、重采样等步骤。去噪是为了消除不必要的背景干扰和电磁噪声;基线校正旨在减少因天线运动或系统不稳定而引入的误差;重采样是为了将非均匀采样数据转换为均匀采样数据,便于后续处理。
3.2.2 图像后处理与格式转换
预处理之后的雷达数据需要进行图像后处理,以增强图像质量和提高目标识别能力。后处理步骤包括图像对比度增强、边缘检测、纹理分析等。这些步骤有助于提取有用的信息并去除不必要的干扰,使图像更加清晰。
图像格式转换则是将雷达数据转换成标准图像格式,以便于存储、传输和分析。常见的图像格式包括TIFF、JPEG、PNG等。格式转换通常涉及到数据的压缩和编码,需要确保图像的质量和精度得到保持。
3.3 雷达图像的成像质量评估
3.3.1 图像质量参数解读
雷达图像的质量评估依赖于一系列参数,包括分辨率、信噪比(SNR)、对比度和动态范围等。分辨率决定了图像细节的清晰度,信噪比影响图像的清晰度和可识别性,对比度决定了图像中不同目标的区分度,动态范围则反映了图像能够表示的亮度差异的大小。
分辨率分为距离分辨率和方位分辨率,分别表示雷达能够分辨沿雷达波传播方向和垂直于波传播方向上相邻两个目标的能力。信噪比是信号功率与噪声功率的比值,对比度和动态范围则与图像处理算法的性能密切相关。
3.3.2 成像质量提升方法
为了提升雷达图像的成像质量,可以采取多种方法。对于距离分辨率,可以通过脉冲压缩技术实现;而方位分辨率的提升则依赖于合成孔径雷达技术。信噪比的提高可以通过提高发射功率、降低噪声水平或者采用更先进的信号处理技术来实现。
除了这些技术手段,还可以通过后处理技术,如图像增强、去噪、平滑等方法,来提升图像的视觉效果和目标识别性能。此外,图像融合技术能够将同一目标在不同条件下的多幅图像进行结合,以获取更全面、更清晰的图像信息。
在本章节中,我们深入探讨了雷达图像生成的过程,从成像机制到获取流程,再到成像质量的评估与提升。通过细致的分析和解释,为读者展示了雷达图像处理背后的科学和技术细节。本章的内容不仅有助于专业人士理解雷达图像处理的核心,也为初学者提供了一个系统性的学习框架。
4. 雷达图像特征与识别分类
在雷达图像处理领域,有效的图像特征提取与分类对于目标识别、场景理解以及决策支持至关重要。本章将深入解析雷达图像特征提取的方法,并探讨这些特征如何在分类任务中被应用。
4.1 雷达图像特征提取
雷达图像特征的提取是将原始雷达图像中的关键信息抽象化的过程。它为后续的图像分析与识别打下了基础。
4.1.1 形态特征分析
形态特征是指通过图像处理算法得到的与目标形状相关的一系列参数。在雷达图像中,形态特征分析是通过形状的几何参数来描述目标,比如长宽比、轮廓复杂度、区域面积等。这一过程涉及到图像分割和边缘检测技术,目标是确定每个目标的边界并描述其形状。
形态特征提取的一个基本算法步骤包括: 1. 应用边缘检测算子,例如Canny边缘检测器,提取目标边界。 2. 使用轮廓检测算法(如轮廓查找算法)来确定目标区域的边界。 3. 利用数学形态学对提取的轮廓进行平滑、填充等操作。 4. 计算目标的形态特征参数。
import cv2
import numpy as np
# 加载雷达图像
image = cv2.imread('radar_image.png', cv2.IMREAD_GRAYSCALE)
# 应用Canny边缘检测
edges = cv2.Canny(image, 50, 150)
# 找到轮廓
contours, _ = cv2.findContours(edges, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)
# 假设我们只关心最大的轮廓
largest_contour = max(contours, key=cv2.contourArea)
# 计算轮廓的形态特征
area = cv2.contourArea(largest_contour)
perimeter = cv2.arcLength(largest_contour, True)
aspect_ratio = float(width) / height
# 输出形态特征
print(f"Area: {area}")
print(f"Perimeter: {perimeter}")
print(f"Aspect Ratio: {aspect_ratio}")
4.1.2 纹理特征提取
纹理特征与图像的灰度变化有关,提供了关于图像表面质感的信息。在雷达图像处理中,纹理特征可以揭示地物的物理和几何特性。这些特征通常包括对比度、均匀性、方向性和粗糙度等。
纹理特征提取方法多种多样,如基于统计的方法(如灰度共生矩阵GLCM)、基于模型的方法(如马尔可夫场模型)和基于信号处理的方法(如傅里叶变换)。下面将介绍使用灰度共生矩阵(GLCM)的方法来提取纹理特征。
from skimage.feature import greycomatrix, greycoprops
# 假设image已经加载并且预处理
# 计算灰度共生矩阵GLCM
glcm = greycomatrix(image, [5], [0], levels=256, normed=True, symmetric=True)
# 提取对比度、均匀性等纹理特征
contrast = greycoprops(glcm, 'contrast')
homogeneity = greycoprops(glcm, 'homogeneity')
# 输出纹理特征
print(f"Contrast: {contrast}")
print(f"Homogeneity: {homogeneity}")
4.2 识别分类技术在雷达图像中的应用
雷达图像的分类与识别是将提取的特征应用于具体任务中,如目标检测、环境监测等。本节将探讨不同分类技术在雷达图像识别中的应用。
4.2.1 传统分类方法
传统分类方法主要依赖于统计模型,如支持向量机(SVM)、随机森林、K最近邻(KNN)等。尽管深度学习技术的发展已经使传统方法在某些领域上显得过时,但在数据量有限或者计算资源受限的场景中,这些方法依然有其应用价值。
以SVM为例,其核心思想是在特征空间中找到一个最优的决策边界,使得不同类别的数据尽可能分开。SVM处理雷达图像分类时,首先需要将图像特征输入到SVM分类器中,然后进行训练和分类。
from sklearn import svm
from sklearn.model_selection import train_test_split
from sklearn.metrics import classification_report
# 假设features和labels为已经提取的特征和标签
X_train, X_test, y_train, y_test = train_test_split(features, labels, test_size=0.25, random_state=42)
# 创建SVM分类器
clf = svm.SVC(gamma='scale')
# 训练分类器
clf.fit(X_train, y_train)
# 进行分类
y_pred = clf.predict(X_test)
# 输出分类报告
print(classification_report(y_test, y_pred))
4.2.2 深度学习在图像识别中的应用
深度学习方法,尤其是卷积神经网络(CNN),在图像处理任务中取得了显著成功。由于其强大的特征学习能力,深度学习在雷达图像识别分类中同样表现出色。利用预训练的CNN模型,可以进行高效的图像特征学习和分类任务。
一个典型的深度学习应用流程包括数据预处理、网络选择与设计、模型训练、验证与测试等步骤。下面是一个使用Keras进行CNN模型训练的简单示例。
from keras.models import Sequential
from keras.layers import Conv2D, MaxPooling2D, Flatten, Dense
# 构建简单的CNN模型
model = Sequential()
model.add(Conv2D(32, (3, 3), activation='relu', input_shape=(width, height, 1)))
model.add(MaxPooling2D((2, 2)))
model.add(Flatten())
model.add(Dense(10, activation='softmax'))
# 编译模型
***pile(optimizer='adam', loss='categorical_crossentropy', metrics=['accuracy'])
# 训练模型
model.fit(X_train, y_train, epochs=10, batch_size=32, validation_data=(X_test, y_test))
# 评估模型
loss, accuracy = model.evaluate(X_test, y_test)
print(f"Test accuracy: {accuracy}")
通过上述章节内容的展开,本章为读者提供了雷达图像特征提取和识别分类的深入解读,以及如何将这些技术应用于实际的图像处理任务中。从形态特征到纹理特征的提取,再到传统分类方法和深度学习的应用,本章对雷达图像处理的这一关键领域进行了全面的分析和探讨。
5. 图像预处理技术与实践
5.1 雷达图像中的噪声去除技术
雷达图像经常受到各种噪声的干扰,这些噪声可能是由雷达系统自身的不完美性引起的,也可能是外部环境因素导致的。这些噪声会严重影响图像的质量和后续分析的准确性。因此,噪声去除是雷达图像预处理的重要步骤。
5.1.1 噪声类型与成因
噪声可以大致分为两类:系统噪声和环境噪声。
- 系统噪声 :与雷达本身的硬件和系统设计有关。常见的系统噪声包括热噪声、散粒噪声、闪烁噪声等。
- 环境噪声 :与雷达使用环境有关。如大气散射、地面杂波、电磁干扰等。
理解和区分噪声的来源有助于我们选择合适的去噪方法。

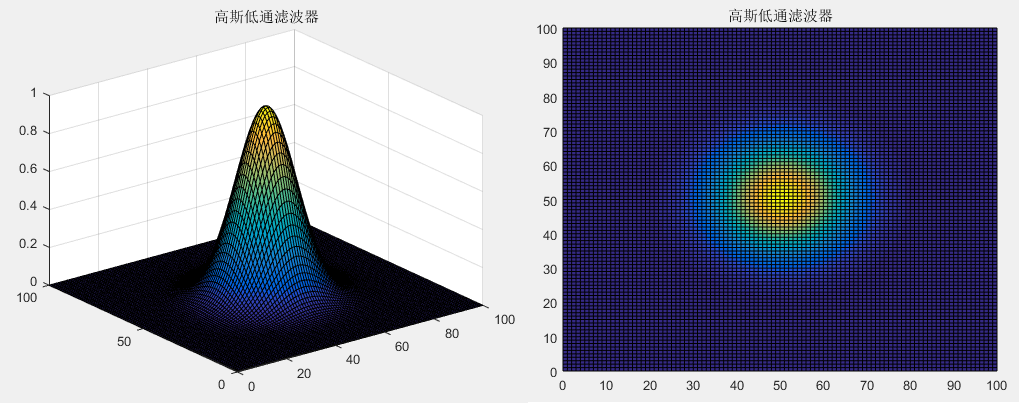

5.1.2 去噪算法及效果评价
去噪算法的选择依赖于噪声的类型和特点。以下是两种常见的去噪算法:
- 多视处理(MTI) :通过多视角获得多个回波信号,然后在频域上对这些信号进行滤波处理,以抑制固定或慢动目标产生的杂波。
% 用MATLAB实现一个简单的MTI去噪示例
% 假设数据矩阵data包含时间序列的信号,n是滤波器长度
data_filtered = filter_mti(data, n);
- 小波去噪 :利用小波变换的多分辨率特性,将信号在不同的尺度上分解,然后对包含噪声的小波系数进行阈值处理。
% 使用MATLAB进行小波去噪的简单示例
[coeff, L] = wavedec(data, 3, 'db1'); % 使用db1小波进行3级分解
[thr, sorh, keepapp] = ddencmp('den','wv',data); % 设置去噪参数
data_denoised = wdencmp('gbl', coeff, L, 'sym4', 3, thr, sorh, keepapp); % 小波去噪
去噪效果的评价可以使用均方根误差(RMSE)或峰值信噪比(PSNR)等指标。通过比较去噪前后的图像质量和统计指标,可以评估去噪效果。
5.2 辐射校正与几何校正方法
辐射校正和几何校正是确保雷达图像精确度的重要环节。它们分别处理图像的辐射失真和几何失真问题。
5.2.1 辐射校正原理及步骤
辐射校正的主要目的是消除或减少由于雷达系统参数和外部因素造成的像素亮度偏差。其步骤包括:
- 系统校正 :调整雷达系统设备的内部参数,以确保其性能稳定。
- 大气校正 :修正大气对雷达波的散射和吸收作用。
- 地形校正 :针对不同地形带来的雷达波强度变化进行校正。
% 辐射校正的MATLAB代码示例
% 假设img为原始图像,校正参数calibration_factors已知
corrected_img = img .* calibration_factors;
5.2.2 几何校正的方法与重要性
几何校正是使雷达图像的几何特性与实际地理坐标系统相一致的过程,主要包括内部几何校正和外部几何校正。
- 内部几何校正 :校正雷达系统本身在成像过程中产生的几何畸变。
- 外部几何校正 :校正由于卫星运动、地球曲率等因素引起的图像变形。
几何校正的重要性在于确保图像上的每个像素点都可以准确对应到实际的地表位置,这对于后续的分析和应用至关重要。
# Python中的几何校正代码示例
# 假设img为需要校正的图像,transform为校正变换矩阵
corrected_img = warp(img, transform, order=1)
几何校正的成功依赖于精确的地理参考信息和成像几何模型。通常,地理信息系统(GIS)在这一过程中发挥着关键作用。
通过上述章节的介绍,我们可以看到在雷达图像预处理阶段,噪声去除和辐射及几何校正是十分关键的步骤。它们直接关系到最终图像质量的优劣,对后续的图像分析和解译工作起到了决定性的作用。在实际操作中,这一步骤需要结合具体的应用场景和数据特性来选择合适的处理方法。
6. 雷达图像解译与地物信息提取
6.1 雷达图像解译的基本方法
6.1.1 解译流程与原则
雷达图像解译是将原始雷达图像转化为人类可理解信息的过程。这一过程通常遵循几个原则:解译必须与目标地区或目标的实际地理特征相符,解译结果应当清晰、准确,并且具有空间位置上的准确性。在进行雷达图像解译时,通常遵循以下流程:
- 图像预处理:包括辐射校正、几何校正、滤波去噪等步骤,以改善图像质量。
- 特征分析:依据图像的纹理、形状、阴影、色调、大小等特征,进行初步解译。
- 辅助数据整合:结合地形图、GIS数据、现场调查数据等辅助信息,提高解译的准确性。
- 图像解译:使用解译标志(signature)进行分类,创建地物分类图。
- 后期处理:包括编辑、核实和修正解译结果,确保信息的准确性。
解译过程中需要考虑的因素很多,包括雷达图像的物理特性、地物的电磁特性以及环境因素等。
6.1.2 解译中的关键技术和挑战
关键技术和挑战包括但不限于:
- 特征提取技术 :能否准确提取图像特征对于解译的成功至关重要。特别是对于那些特征不明显或者在雷达图像上表现不一致的地物。
- 自动化分类算法 :随着技术发展,如机器学习与深度学习方法的引入,自动化分类在提高效率和准确性方面展现出巨大潜力。
- 环境因素的影响 :雷达图像受到大气、地形和植被等环境因素的综合影响,这些因素可能对图像特征造成干扰,需要深入理解和校正。
- 高分辨率数据处理 :随着雷达技术的进步,高分辨率数据提供了更丰富的信息,但同时也增加了数据处理的复杂性和计算成本。
6.2 地物信息提取技术
6.2.1 地物分类标准与方法
地物信息提取是雷达图像解译的核心环节,目的是将图像上的不同像素按照其代表的地理或物理特征进行分类。地物分类的标准一般依据地物的几何特征、物理特性及电磁特性来划分。常见的分类方法包括:
- 监督分类:需要人工选取样本点,根据样本点特征训练分类器进行地物分类。
- 无监督分类:不依赖于训练样本,而是根据地物的自然属性聚类。
- 半监督分类:结合监督分类和无监督分类的方法,使用少量样本点引导分类过程。
6.2.2 提取流程与算法实现
地物信息提取流程可以分为以下步骤:
- 图像预处理 :辐射校正和几何校正,以确保图像反映了实际的地物特征。
- 特征提取 :使用图像分析技术从雷达图像中提取有用信息。
- 分类算法应用 :根据提取的特征和选定的分类方法进行地物分类。
- 结果验证与校正 :通过实地考察、使用其他辅助数据等方式,验证分类结果的准确性,并进行必要的调整。
具体算法实现上,可以通过编写代码使用编程语言如Python,调用图像处理和机器学习库,如OpenCV和Scikit-Learn进行具体操作。以下是使用Python进行监督分类的一个简单示例:
from sklearn.cluster import KMeans
import numpy as np
from skimage import io
# 加载图像数据
image = io.imread('radar_image.tif')
# 假设我们已经选择了代表不同地物的样本点
samples = np.array([
[pixel1红、绿、蓝值],
[pixel2红、绿、蓝值],
# ...
])
# 使用KMeans算法进行分类
kmeans = KMeans(n_clusters=3) # 假定我们已知有三种地物
kmeans.fit(samples)
# 预测整个图像的地物类型
predicted = kmeans.predict(image.reshape(-1, 3))
# 将分类结果重新整形为原始图像大小,并保存结果
result = predicted.reshape(image.shape[0], image.shape[1])
io.imsave('predicted_classes.tif', result.astype('uint8'))
参数说明: - samples
:代表样本点的数组,其值是样本点的像素值。 - KMeans
:使用K均值聚类算法,通过样本点学习地物的颜色特征。 - n_clusters
:假定的地物类别数量。
逻辑分析和参数说明: 上述代码块展示了一个非常基础的地物信息提取流程。这里使用了K均值聚类算法,一种无监督学习的方法,作为地物分类的示范。在实际应用中,应根据实际情况选择合适的监督或无监督分类算法,并对样本点进行精确的选取和预处理。此外,对结果的验证和校正也是不可或缺的步骤,因为它们确保了解译结果的准确性和可靠性。
在整个解译和信息提取过程中,技术方法的选择和算法的实现需要基于实际的雷达图像特性和研究需求,以及对相关环境因素的综合考量。随着技术的发展和数据量的增加,深度学习和人工智能方法正在逐渐成为这一领域的研究热点,它们为处理复杂和大规模的雷达图像数据提供了新的可能性。
7. 雷达图像分类与目标检测技术
7.1 机器学习在图像分类中的应用
7.1.1 支持向量机(SVM)分类原理
支持向量机(SVM)是一种监督学习模型,用于解决分类问题。SVM 在特征空间中寻找一个最优的超平面,以此来最大化分类间隔,即数据与最近分类点之间的最小距离。这样,SVM 能够在有限的样本条件下尽可能提高泛化能力。
在雷达图像分类中,SVM 常用于区分不同的地面覆盖类型或目标对象。例如,将农田、城市建筑、森林等用地类型分类开来。在训练 SVM 分类器时,需要选取代表性的训练样本,并将其标注为不同的类别。然后通过优化算法找到最佳的分类超平面。
一个简化的 SVM 分类过程可以包括以下步骤:
- 数据准备:收集并预处理雷达图像数据,提取相应的特征。
- 训练集选择:从数据中选取用于训练的样本。
- 训练 SVM:使用训练样本训练 SVM 模型,确定最优超平面。
- 验证与测试:通过交叉验证和独立测试集来评估模型的准确性。
7.1.2 随机森林分类技术
随机森林是一种集成学习方法,通过构建多个决策树来提高分类的准确性和鲁棒性。每个决策树在训练时都随机选择一部分特征和数据样本,最终的分类结果是通过多个决策树投票来决定的。
对于雷达图像,随机森林可以高效地处理高维数据,对数据的微小变化具有很强的适应性。其工作流程如下:
- 数据准备:准备用于训练的雷达图像数据。
- 树生成:随机选择特征和样本,为每一个特征构建决策树。
- 预测与融合:利用所有生成的决策树对新的雷达图像数据进行分类,并融合结果。
- 评估与优化:通过评估测试数据来确定模型的性能,并进行必要的调优。
7.2 目标检测方法
7.2.1 目标检测的基本概念
目标检测是指在图像中识别并定位一个或多个感兴趣目标的过程。在雷达图像处理中,目标检测技术能够自动识别飞机、舰船、车辆等目标物体。目标检测方法通常涉及特征提取、候选区域生成和目标分类三个主要步骤。
目标检测算法的性能取决于其对目标形状、大小和外观变化的识别能力,以及处理速度和准确率的平衡。一些常用的目标检测算法包括滑动窗口、R-CNN、YOLO和SSD等。
7.2.2 实际应用中的检测流程
实际雷达图像的目标检测流程可以分解为以下步骤:
- 数据准备:获取雷达图像数据,进行必要的预处理。
- 特征提取:从预处理过的雷达图像中提取有助于检测任务的特征。
- 候选区域生成:基于某些启发式规则或预训练模型生成可能的目标候选区域。
- 目标分类:利用分类器对候选区域进行分类,确认是否有目标物体。
- 结果后处理:对分类结果进行滤波、融合等后处理操作,提高检测精度和减少误报。
检测结果通常以目标位置的坐标、类别标签及置信度分数来表示。对于每个检测到的目标,进一步的分析或处理可以根据这些结果来进行。
在目标检测的实际应用中,还涉及到算法的训练过程、模型的泛化能力以及实时处理能力的考量。一个有效的目标检测系统不仅要有高准确率,还需要具备快速响应和处理复杂场景的能力。
