我们先看看水规、火规里面有关启动水泵和风机的条文。

自动喷水灭火系统设计规范 GB50084-2017 11.0.1 湿式系统、干式系统应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防水泵。

11.0.2 预作用系统应由火灾自动报警系统、消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防水泵。

11.0.3 雨淋系统和自动控制的水幕系统，消防水泵的自动启动方式应符合下列要求：

1 当采用火灾自动报警系统控制雨淋报警阀时，消防水泵应由火灾自动报警系统、消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动；

2 当采用充液（水）传动管控制雨淋报警阀时，消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接启动。

11.0.4 消防水泵除具有自动控制启动方式外，还应具备下列启动方式：

1 消防控制室（盘）远程控制；

2 消防水泵房现场应急操作。

火灾自动报警系统设计规范 GB50116-2013 4.1.4 消防水泵、防烟和排烟风机的控制设备，除应采用联动控制方式外，还应在消防控制室设置手动直接控制装置。

很多学员看完上述规范条文的第一感觉就是压力开关、流量开关、低压压力开关或者消防控制室的报警主机上可以直接启动水泵或者防排烟风机，实际上不然。

上述的各类开关和报警主机上的远程启动按钮都是弱电信号，电压是24V的，而水泵和风机运行的功率都很大需要380V的电压。所以用24V的电直接启动380V电器是不现实的。

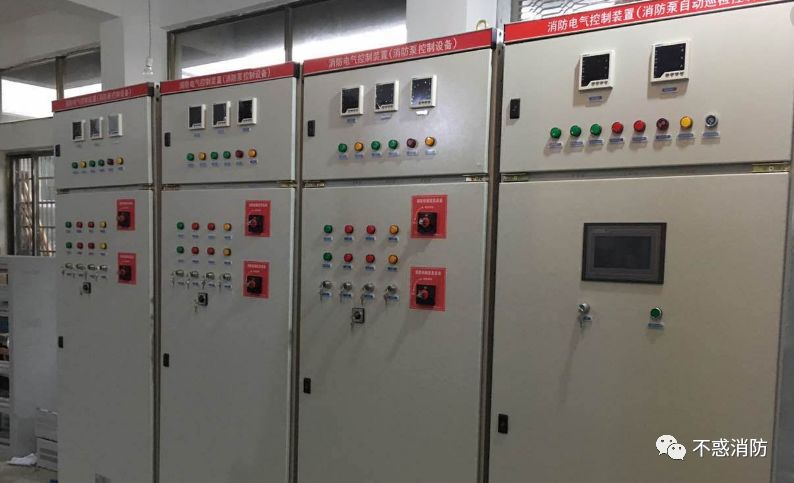

所以水泵（风机）控制柜就起了一个中间桥梁的作用。压力开关、流量开关、低压压力开关、远程启动按钮发出的弱电信号都是传到水泵（风机）控制柜，通过模块和继电器来控制水泵（风机）控制柜里的380V 线路的打开和关闭，所以最终是由水泵（风机）控制柜来控制水泵和风机。

另外水泵（风机）控制柜上有自动手动的转换装置，平时都应该打在自动状态上。这样压力开关、流量开关、低压压力开关和远程启动发出的弱电信号才能启动水泵和防排烟风机，如果控制柜打在手动状态上，则不能启动。需要在水泵（风机）控制柜现场点击手动启动按钮方能启动。
