一：专题概述

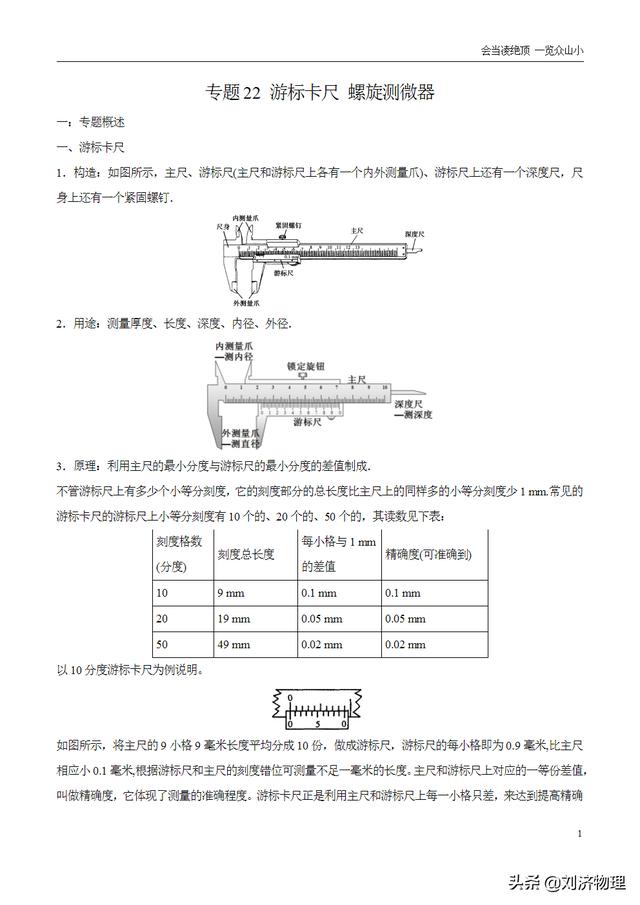

一、游标卡尺

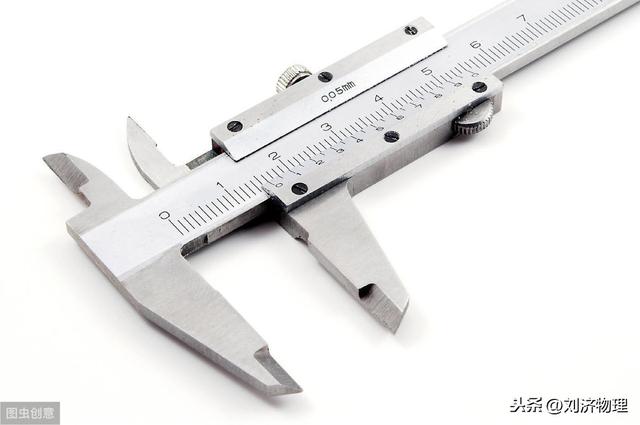

1．构造：如图所示，主尺、游标尺(主尺和游标尺上各有一个内外测量爪)、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉．

2．用途：测量厚度、长度、深度、内径、外径．

3．原理：利用主尺的最小分度与游标尺的最小分度的差值制成．

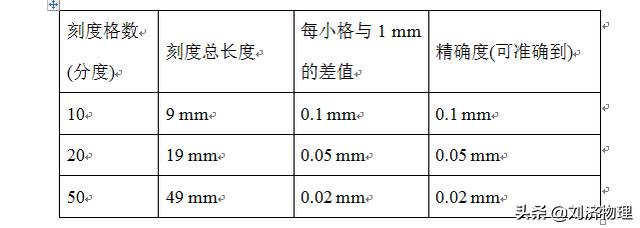

不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其读数见下表：

以10分度游标卡尺为例说明。

如图所示，将主尺的9小格9毫米长度平均分成10份，做成游标尺，游标尺的每小格即为0.9毫米,比主尺相应小0.1毫米,根据游标尺和主尺的刻度错位可测量不足一毫米的长度。主尺和游标尺上对应的一等份差值，叫做精确度，它体现了测量的准确程度。游标卡尺正是利用主尺和游标尺上每一小格只差，来达到提高精确度的目的，这种方法叫做示差法。

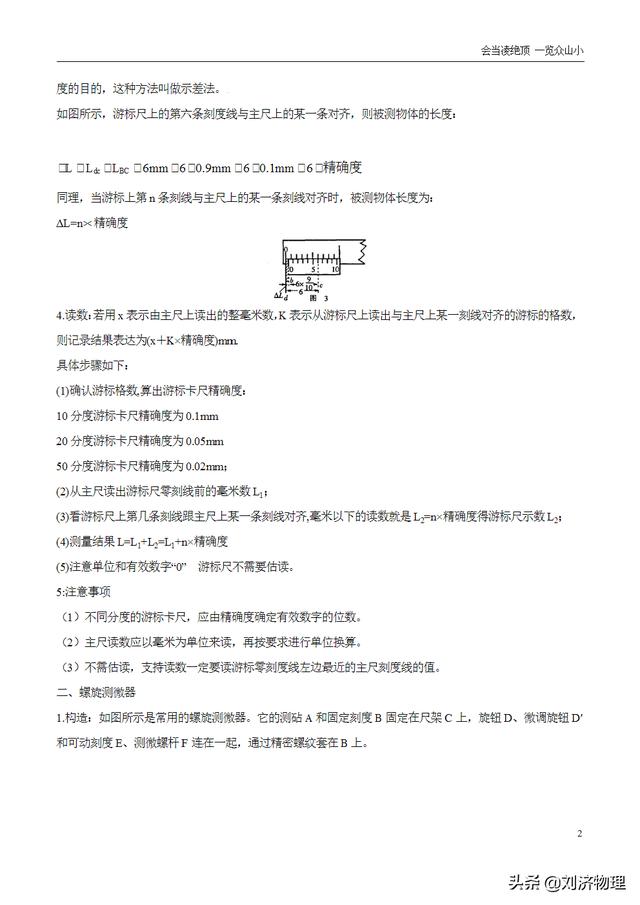

如图所示，游标尺上的第六条刻度线与主尺上的某一条对齐，则被测物体的长度：

同理，当游标上第n条刻线与主尺上的某一条刻线对齐时，被测物体长度为：

ΔL=n×精确度

4.读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋K×精确度)mm.

具体步骤如下：

(1)确认游标格数,算出游标卡尺精确度：

10分度游标卡尺精确度为0.1mm

20分度游标卡尺精确度为0.05mm

50分度游标卡尺精确度为0.02mm；

(2)从主尺读出游标尺零刻线前的毫米数L₁；

(3)看游标尺上第几条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是L₂=n×精确度得游标尺示数L₂；

(4)测量结果L=L₁+L₂=L₁+n×精确度

(5)注意单位和有效数字“0”　游标尺不需要估读。

5:注意事项

(1)不同分度的游标卡尺，应由精确度确定有效数字的位数。

(2)主尺读数应以毫米为单位来读，再按要求进行单位换算。

(3)不需估读，支持读数一定要读游标零刻度线左边最近的主尺刻度线的值。

二、螺旋测微器

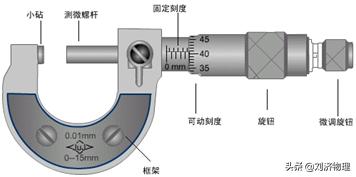

1.构造：如图所示是常用的螺旋测微器。它的测砧A和固定刻度B固定在尺架C上，旋钮D、微调旋钮D′和可动刻度E、测微螺杆F连在一起，通过精密螺纹套在B上。

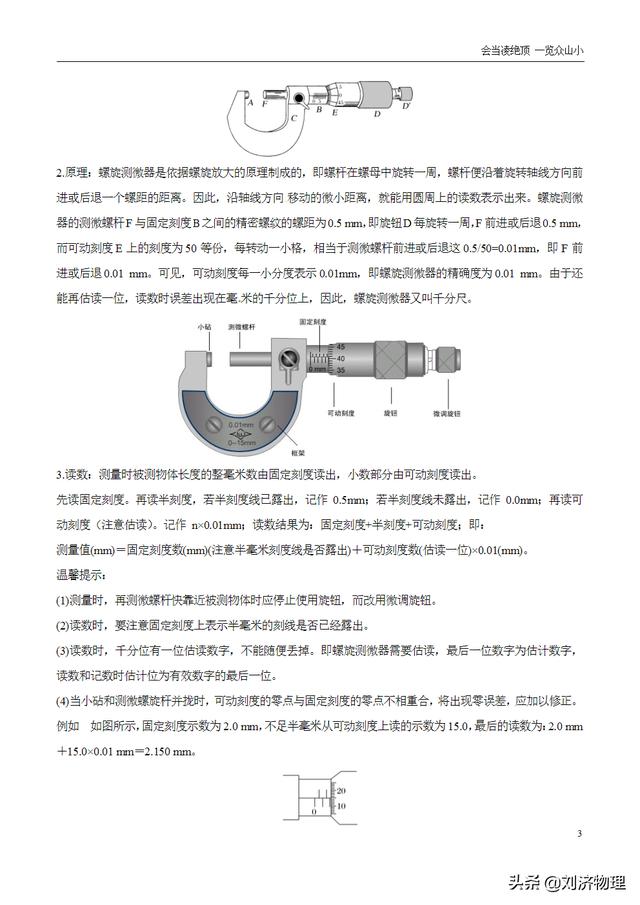

2.原理：螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线方向

移动的微小距离，就能用圆周上的读数表示出来。螺旋测微器的测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可动刻度E上的刻度为50等份，每转动一小格，相当于测微螺杆前进或后退这0.5/50=0.01mm，即F前进或后退0.01 mm。可见，可动刻度每一小分度表示0.01mm，即螺旋测微器的精确度为0.01 mm。由于还能再估读一位，读数时误差出现在毫

米的千分位上，因此，螺旋测微器又叫千分尺。

3.读数：测量时被测物体长度的整毫米数由固定刻度读出，小数部分由可动刻度读出。

先读固定刻度。再读半刻度，若半刻度线已露出，记作 0.5mm；若半刻度线未露出，记作 0.0mm；再读可动刻度(注意估读)。记作 n×0.01mm；读数结果为：固定刻度+半刻度+可动刻度；即：

测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)。

温馨提示：

(1)测量时，再测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮。

(2)读数时，要注意固定刻度上表示半毫米的刻线是否已经露出。

(3)读数时，千分位有一位估读数字，不能随便丢掉。即螺旋测微器需要估读，最后一位数字为估计数字，读数和记数时估计位为有效数字的最后一位。

(4)当小砧和测微螺旋杆并拢时，可动刻度的零点与固定刻度的零点不相重合，将出现零误差，应加以修正。

例如　如图所示，固定刻度示数为2.0 mm，不足半毫米从可动刻度上读的示数为15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm。

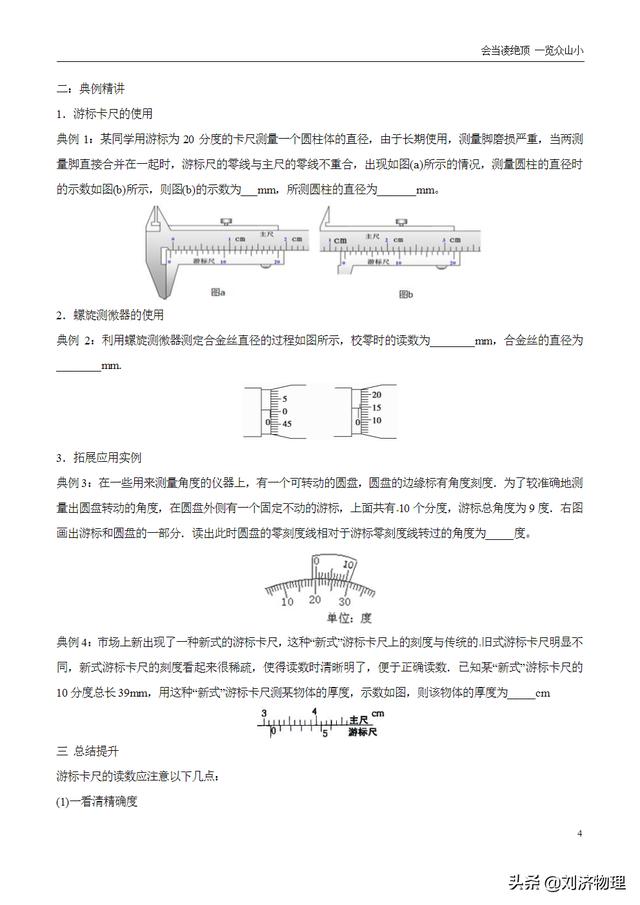

二：典例精讲

1．游标卡尺的使用

2．螺旋测微器的使用

3．拓展应用实例

三 总结提升

游标卡尺的读数应注意以下几点：

(1)一看清精确度

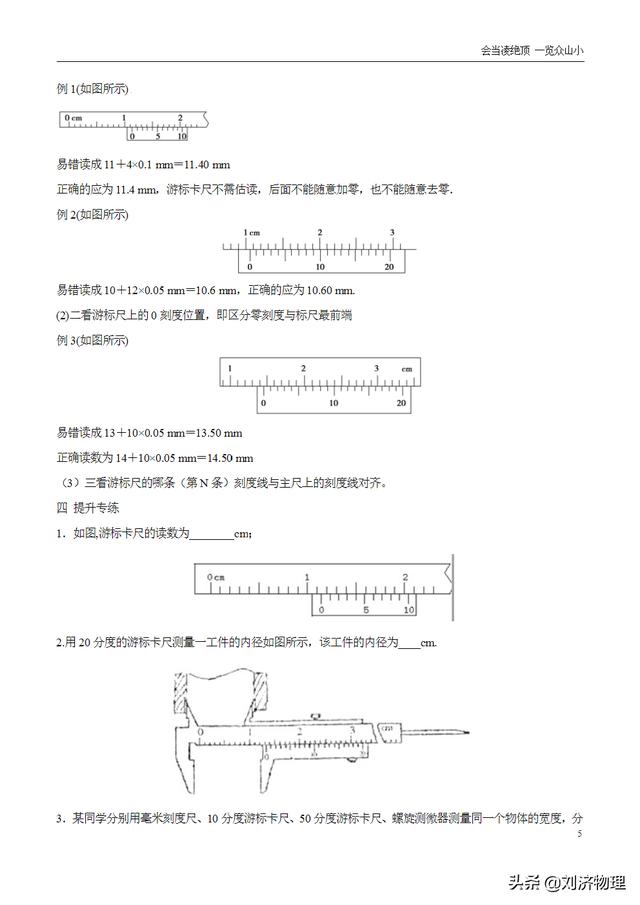

例1(如图所示)

易错读成11＋4×0.1 mm＝11.40 mm

正确的应为11.4 mm，游标卡尺不需估读，后面不能随意加零，也不能随意去零．

例2(如图所示)

易错读成10＋12×0.05 mm＝10.6 mm，正确的应为10.60 mm.

(2)二看游标尺上的0刻度位置，即区分零刻度与标尺最前端

例3(如图所示)

易错读成13＋10×0.05 mm＝13.50 mm

正确读数为14＋10×0.05 mm＝14.50 mm

(3)三看游标尺的哪条(第N条)刻度线与主尺上的刻度线对齐。
