快速估算方法

灭火剂用量估算

跟纸张有关的防护区，每立方米七氟丙烷用量为0.86kg；

跟强电有关的防护区，每立方米七氟丙烷用量为0.75kg

跟弱电有关的防护区，每立方米七氟丙烷用量为0.66kg

泄压面积估算

防护区泄压口面积 =0.00054*防护区药剂用量。

 计算方法原理

根据《气体灭火系统设计规范》GB50370-2005

图书、档案、票据和文物资料库等防护区，灭火设计浓度宜采用10%。

油浸变压器室、带油开关的配电室和自备发电机房等防护区，灭火设计浓度宜采用9%。

通讯机房和电子计算机房等防护区，灭火设计浓度宜采用8%。

1.防护区灭火设计用量或惰化设计用量应按下式计算：

防护区灭火设计用量或惰化设计用量

  式中W——灭火设计用量或惰化设计用量(kg)；

  C1——灭火设计浓度或惰化设计浓度(%)；

  S——灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的质量体积(m3/kg)；

  V——防护区的净容积(m3)；

  K——海拔高度修正系数，可按本规范附录B的规定取值。

  2.灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的比容，应按下式计算：

灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的比容

  式中T——防护区最低环境温度(℃)。

存放图书、档案等跟纸张、磁带、光盘等有关的防护区，以100立方米的防护区，海拔系数为0，钢瓶剩余量为3公斤计算，则100立方米需要85公斤的药剂。折算后，每立方米需要0.85公斤七氟丙烷。

发电机房、配电室、UPS间等防护区以100立方米的防护区，海拔系数为0，钢瓶剩余量为3公斤计算，则100立方米需要76公斤的药剂。折算后，每立方米需要0.76公斤七氟丙烷。

计算机房、微机房等防护区的以100立方米的防护区，海拔系数为0，钢瓶剩余量为2公斤计算，则100立方米需要66公斤的药剂。折算后，每立方米需要0.66公斤七氟丙烷。

根据《气体灭火系统设计规范》 GB50370-2005

防护区的泄压口面积，宜按下式计算：

式中Fx——泄压口面积(m2)；

  Qx——灭火剂在防护区的平均喷放速率(kg/s)；

  Pf——围护结构承受内压的允许压强(Pa)。

根据规范要求，防护区围护结构承受内压的允许压强，不低于1200pa。在没有准确参数的情况下，Pf值可以取1200Pa。

防护区的平均喷放速率Qx=设计用量W(KG)/喷射时间(s)

根据规范要求，七氟丙烷的喷射时间8至10秒，可以取8秒。

综上所述

七氟丙烷灭火系统的防护区泄压面积计算(简化方案)

Fx=0.15*Qx/[(1200)^1/2]=0.15*W/8/[(1200)^1/2]=0.00054W(W为防火区的设计用量)

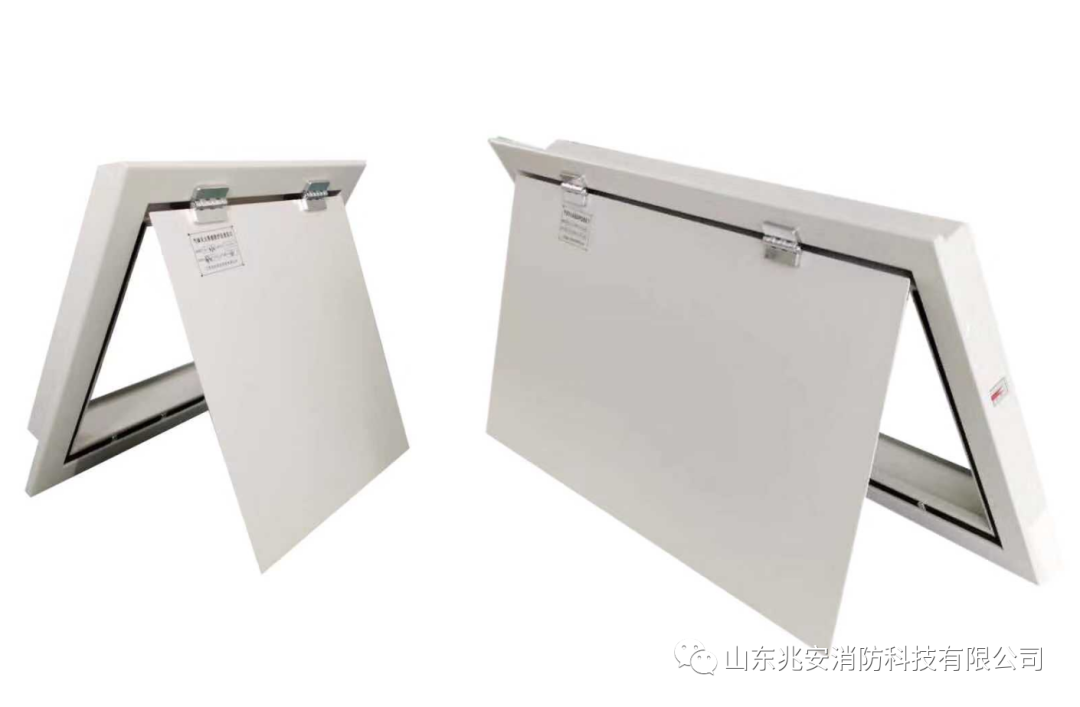

按以上公式就可以算出泄压面积，根据每个泄压装置的有效泄压面积，可以推算出的需要的泄压装置个数。(一般情况下，每个泄压装置的面积为0.12m2或者0.24m2)
