接入网技术:GPON介绍
什么是GPON

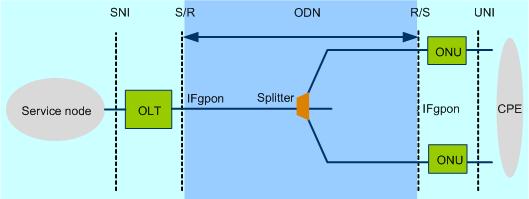

PON(Passive Optical Network)是一种点到多点(P2MP)结构的无源光网络,GPON(Gigabit Passive Optical Network)是PON技术中的一种,是由ITU-T G.984.x系列标准定义的千兆比特PON。GPON网络如图1所示。
![5b25d91c583a6d73c1cc6f2a74d536ca.png](https://img-blog.csdnimg.cn/img_convert/5b25d91c583a6d73c1cc6f2a74d536ca.png)
图1 GPON网络
· OLT(Optical Line Terminal)是放置在局端的终结PON协议的汇聚设备。
· ONU(Optical Network Unit)是位于客户端的给用户提供各种接口的用户侧单元或终端,OLT和ONU通过中间的无源光网络ODN连接起来进行互相通信。
· ODN(Optical Distribution Network)是由光纤、一个或多个无源分光器等无源光器件组成,在OLT和ONU间提供光通道,起着连接OLT和ONU的作用,具有很高的可靠性。
无源意味着ODN里面没有光放大器和再生器等器件,节省了室外有源设备维护成本。
为什么选择GPON
随着宽带业务的普及和光进铜退的趋势,运营商对业务的传输距离、带宽、可靠性和低运营成本提出越来越高的要求。GPON的以下特点满足了这些要求:
· 更远的传输距离:采用光纤传输,接入层的覆盖半径最大可达60km。可以解决双绞线"距离和带宽的矛盾"。
· 更高的带宽:每端口最大下行速率2.5Gbit/s,最大上行速率1.25Gbit/s。满足用户对高带宽业务的需求,如高清电视、实况转播等。
· QoS(Quality of Service)提供灵活的全业务体验:提供区分用户和用户业务的流量控制,保证多用户的多业务带宽,为不同的用户业务提供差异化服务。
· 分光特性:局端单根光纤经分光后引出多路到户光纤,支持1:128分光比,节省主干光纤资源,降低运营维护成本。
GPON基本概念
GEM帧
GEM(GPON Encapsulation Mode)帧是GPON技术中最小的业务承载单元,是最基本的数据结构。所有的业务都要封装在GEM帧中在GPON线路上传输,通过GEM Port标识。
· 每个GEM Port由一个唯一的Port ID来标识,由OLT进行全局分配,即每个GPON端口下的每个ONU不能使用Port ID重复的GEM Port。
· GEM Port标识的是OLT和ONU之间的业务虚通道,即承载业务流的通道,类似于ATM虚连接中的VPI(Virtual Path Identifier)/VCI(Virtual Channel Identifier)标识。
GEM帧结构如所示。
![609eeaf3464fb6e474dcb508a177eb97.png](https://img-blog.csdnimg.cn/img_convert/609eeaf3464fb6e474dcb508a177eb97.png)
图2 GEM帧结构
PLI、Port ID、PTI和HEC(Header Error Check)构成GEM header,即GEM帧头,主要用于区别不同的GEM Port中的数据。各字段的具体含义如下:
· PLI:表示数据净荷的长度
· Port ID:唯一标明不同的GEM Port
· PTI:净荷类型标识,主要是为了标识目前所传送的数据的状态和类型,如是否是OAM(Operation, Administration and Maintenance)消息,是否已经将数据传送完毕等信息
· HEC:提供前向纠错编码功能,保证传输质量
· Fragment Payload:表示用户数据帧片段
以以太网业务在GPON中的映射方式为例,更直观地了解GEM帧的作用。如所示。
![5e8438b0c3382cb90ad4cf80c06d548b.png](https://img-blog.csdnimg.cn/img_convert/5e8438b0c3382cb90ad4cf80c06d548b.png)
图3 以太帧映射到GEM帧
· GPON系统对以太网帧进行解析,将数据部分直接映射到GEM Payload中去进行传输。
· GEM帧会自动封装头信息。
· 映射的格式清晰,兼容性好。
T-CONT
T-CONT(Transmission Container)是GPON上行方向承载业务的载体,所有的GEM Port都要映射到T-CONT中,由OLT通过DBA(Dynamic Bandwidth Assignment )调度的方式上行。T-CONT是DBA实现的基础,通过ONU对T-CONT的带宽申请、OLT对T-CONT的授权,实现整个GPON系统上行业务流的DBA。
T-CONT是GPON系统中上行带宽最基本的控制单元。每个T-CONT由Alloc-ID来唯一标识。Alloc-ID由OLT每个GPON端口分配,即OLT同一GPON端口下的ONU不存在Alloc-ID相同的T-CONT。
![5966ef22b16a079bae61fffe78d7bd30.png](https://img-blog.csdnimg.cn/img_convert/5966ef22b16a079bae61fffe78d7bd30.png)
图4 T-CONT结构
T-CONT包括五种不同的类型,可根据不同类型的业务选择不同类型的T-CONT。每种T-CONT带宽类型有特定的QoS特征,QoS特征主要体现在带宽保证上,分为固定带宽,保证带宽,保证/最大带宽,最大带宽,混合方式(对应的Type1到Type5)。

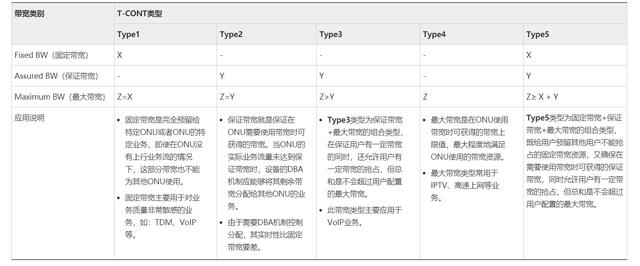

表1中的X表示固定带宽值、Y表示保证带宽值、Z表示最大带宽值,-表示不涉及。
![22a6e9c290fdb36e2ce6335806514aa8.png](https://img-blog.csdnimg.cn/img_convert/22a6e9c290fdb36e2ce6335806514aa8.png)
表1 五种T-CONT类型
GPON系统概述
GPON系统介绍
主流的PON技术包括BPON(Broadband Passive Optical Network)、EPON(Ethernet Passive Optical Network)和GPON几种技术。BPON由于采用ATM封装模式,主要用于ATM业务承载,但是随着ATM技术已经过时,BPON技术也随之消失。EPON是以太网无源光网络技术。GPON是吉比特无源光网络技术,是目前应用范围最广的光接入主流技术。
GPON网络工作原理如所示。
![4fe78593f654579d71dafd2cd6e831cf.png](https://img-blog.csdnimg.cn/img_convert/4fe78593f654579d71dafd2cd6e831cf.png)
图5 GPON网络工作原理
· GPON网络采用单根光纤将OLT、分光器和ONU连接起来,上下行采用不同的波长进行数据承载。上行采用1290nm~1330nm范围的波长,下行采用1480nm~1500nm范围的波长。
· GPON系统采用波分复用的原理通过上下行不同波长在同一个ODN网络上进行数据传输,下行通过广播的方式发送数据,而上行通过TDMA的方式,按照时隙进行数据上传。
GPON下行传输

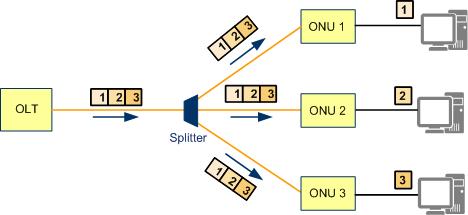

所有数据从OLT端广播到所有的ONU上,ONU再选择接收属于自身的数据,将其他数据直接丢弃。具体原理如所示。
![8b6d7479fff0a37b41004dfec9cdcdad.png](https://img-blog.csdnimg.cn/img_convert/8b6d7479fff0a37b41004dfec9cdcdad.png)
图6 GPON下行通信原理
主要特征:
· 点对多点广播式传输
· 所有的ONU都能收到相同的数据,但是通过gemport ID来区分不同的ONU的数据,ONU通过过滤来接收属于自己的数据
· 用户只能获取属于自己的数据包
GPON上行传输

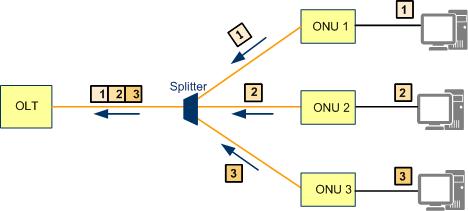

ONU在向OLT发送数据时只能在OLT提前许可的时隙内发送数据,这样就可以保证每个ONU都按照要求按次序发送数据,避免了上行数据冲突,如所示。
![dbc420d08c20c831ee5e418ff3c71593.png](https://img-blog.csdnimg.cn/img_convert/dbc420d08c20c831ee5e418ff3c71593.png)
图7 GPON上行通信原理
主要特征:
· 时分复用(Time Division Multiple Access)
· 数据在属于自己的时隙里传输
· 光信号在分光器处进行耦合
· 通过测距实现冲突检测与避免
GPON组网应用

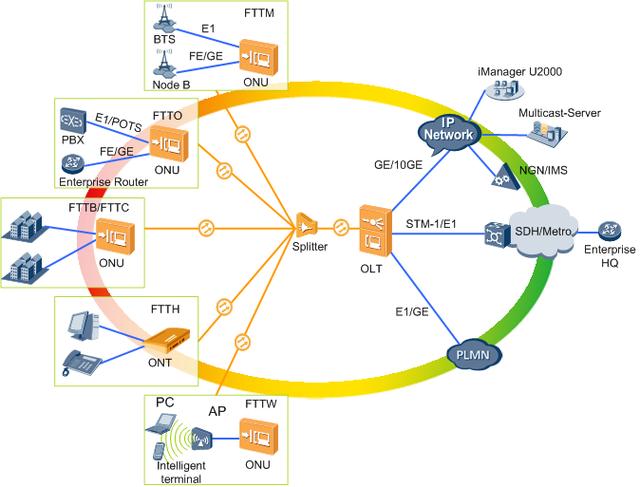

GPON采用无源光传输技术,主要应用于FTTx解决方案,包括:FTTM(Fiber To The Mobility Base Station)、FTTO(Fiber To The Office)、FTTB(Fiber To The Building)、FTTC(Fiber To The Curb)、FTTD(Fiber to The Door)、FTTW(Fiber To The WLAN)、FTTH(Fiber To The Home)和D-CCAP(Distributed-Converged Cable Access Platform)组网场景,支持语音、数据、视频、专线接入和基站接入业务,FTTx组网应用如所示。
![3ea4862539ce178d3fd0b2910c0e3551.png](https://img-blog.csdnimg.cn/img_convert/3ea4862539ce178d3fd0b2910c0e3551.png)
图8 FTTx组网应用图
GPON接入方式下FTTx组网的共同点是:终端用户的数据、语音、视频信号经过ONU后被转换为以太报文,由ONU的GPON上行端口通过光纤传输到OLT,然后从OLT上行端口转发至上层IP网络。
· FTTH:OLT通过ODN与用户家里的ONT连接。FTTH组网适合相对分散的新建高档公寓或别墅,为高端用户提供更高带宽的服务。
· FTTB/FTTC:OLT通过ODN与楼道(FTTB)或路边(FTTC)的ONU连接,ONU与终端用户相连。FTTB/FTTC组网适合用户比较集中的小区或写字楼,为普通用户提供一定带宽的服务。
· FTTO:OLT通过ODN与企业的ONU连接,ONU与终端用户相连。FTTO组网适合企业网,实现企业内TDM PBX、IP PBX,及企业内部网的专线业务。
· FTTM:OLT通过ODN与ONU相连,ONU与无线基站相连。FTTM组网适合移动承载网改和扩容,实现承载层面的固定网络与移动网络的融合。
· FTTW:OLT通过ODN与ONU相连,ONU与AP相连,实现WLAN流量回传,成为Wi-Fi建设的未来趋势。
· D-CCAP:D-CCAP建设场景,采用统一PON接入平台、分布式部署方式,可满足家庭、企业、热点覆盖的需求,是HFC网络承载三网融合业务的新引擎。
