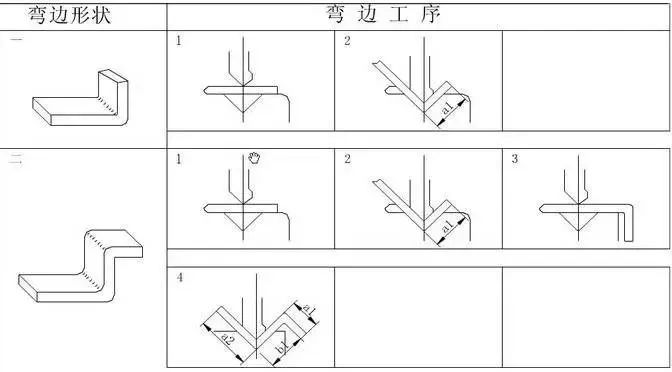

图1、2所示：L型弯，主要考虑最小折弯尺寸；Z型弯，主要考虑最小折弯尺寸和反折弯的最小高度。

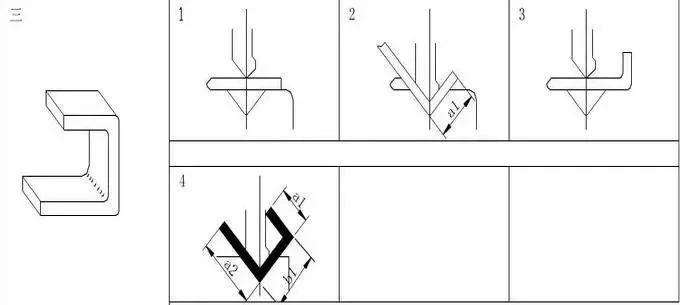

图3所示：槽钢型弯，主要考虑b1尺寸与a1尺寸的比例问题，折弯完成后，第一道弯不能碰撞折弯上模为原则。

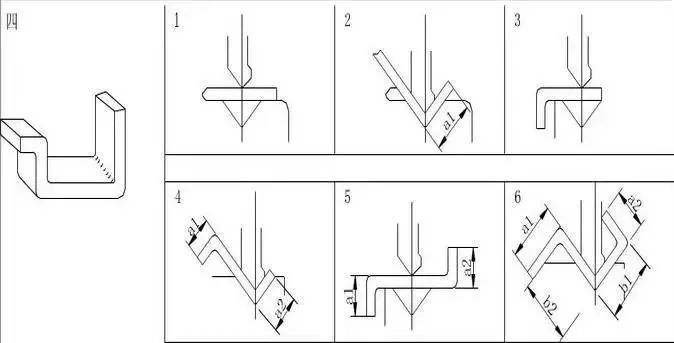

图4所示：这种折弯需要考虑图1、2、3中出现的各种因素，注意第5步手把持工件的位置，避免夹到手。

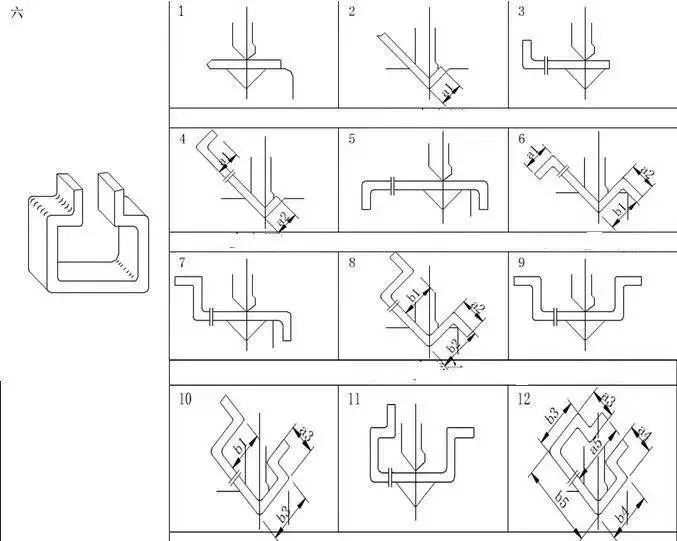

图5所示：第7步图示错误的，不需要的，应该删除。
图6所示：注意最后一步b5的长度是较长的，任何折弯是不能碰撞模具的，更不能进入模具中。特殊模具除外。

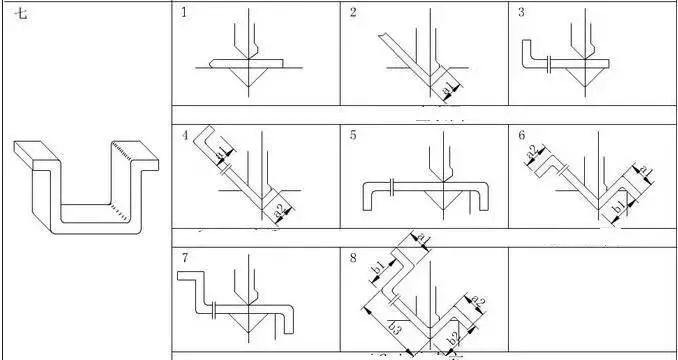

图7所示：这种折弯是加强筋常用的形状，折弯顺序必须学会的。

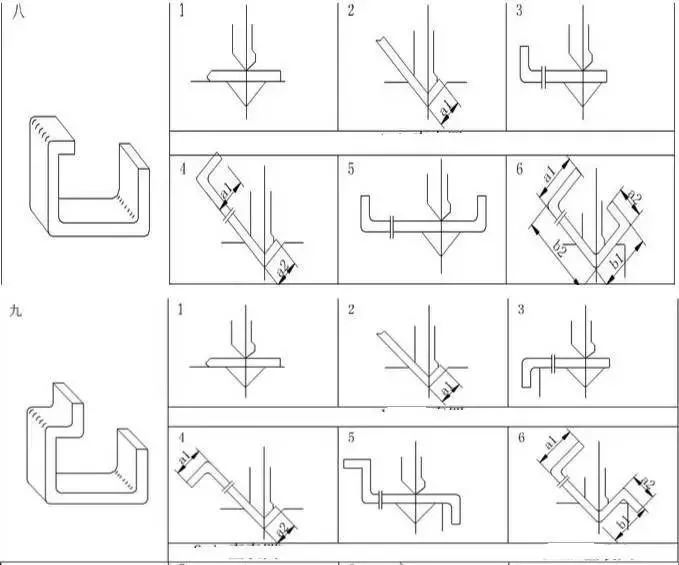

图8，9所示:能看懂上面的折弯顺序，看这个就不难了。
图10折弯形状重复，而且主图与折弯顺序图都不对应，已经删除了。
图11所示：看着步骤很多，其实折弯并不难，注意看断开线，动脑理解一下，很简单的。

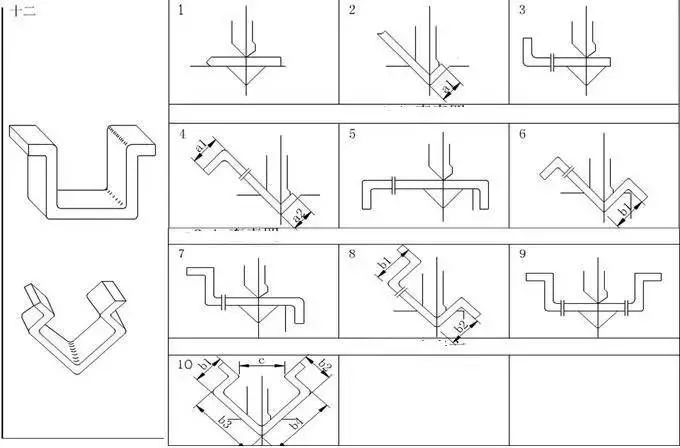

图12所示：已经没什么难的了。
钣金折弯需要经验积累的，多看看师傅怎么折弯，为什么要这样折。多多积累，钣金折弯不难的。
