三相整流桥如何接线？如何挑选整流桥？
整流桥的接线一般分为这几种，

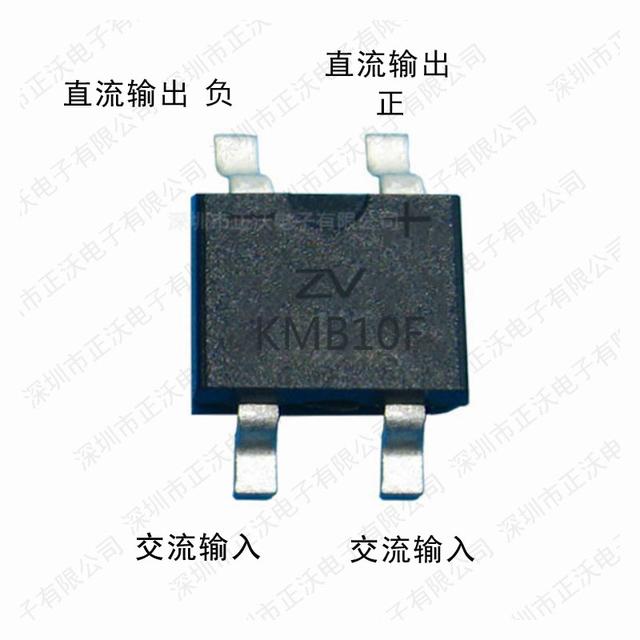

贴片整流桥的接线：
一般可以看到符号“+”“-”，或者“~”，正表示接输出端的正极，“-”,则为接输出端的负极，“~"则接交流电输入端的，交流端是不分正负的，如下

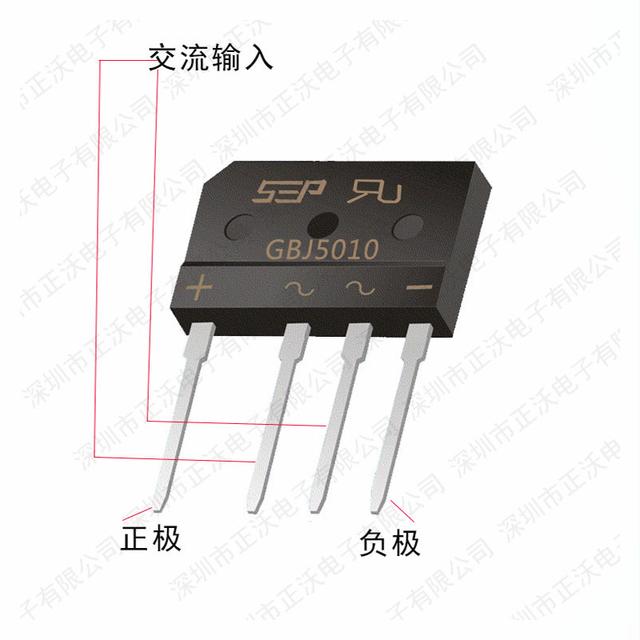

扁桥的接线方法：
一般可以看到符号“+”“-”，或者“~”，正表示接输出端的正极，“-”,则为接输出端的负极，有的扁桥长的那根为正极，如一些KBU系列 ，会故意把正极的引脚做的更长，两根为交流输入端“~" ,交流端是不分正负的，如下

单相方桥的接线方法：

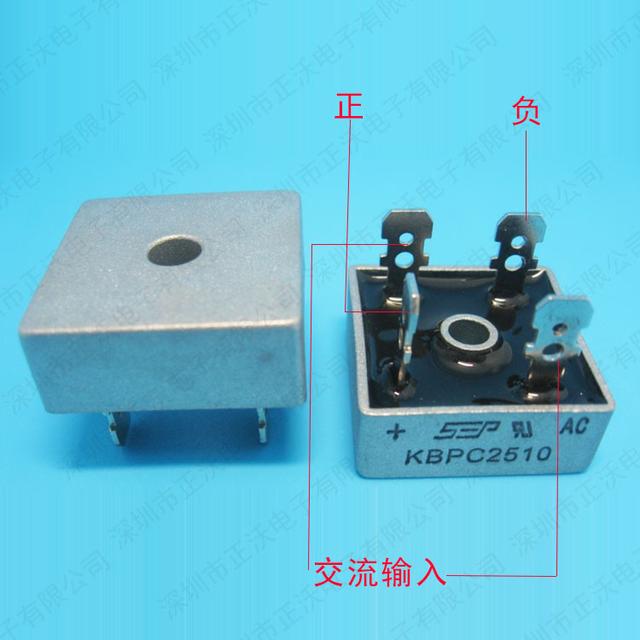

拿正沃电子生产的KBPC2510,KBPC3510来说，
一般可以看到符号“+”这个就是接输出端的正极，负极在哪里呢？一般负极在正极的对角，正负极确定后另外两个就是接交流输入端了。
接线图如下：

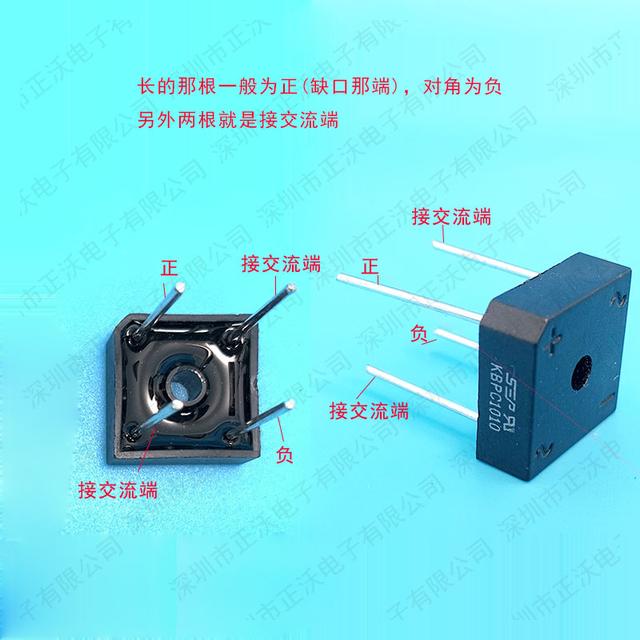

而这种KBPC1010 带有"~",接法也是一样的，正极的对角是负极，剩下的为输入交流。

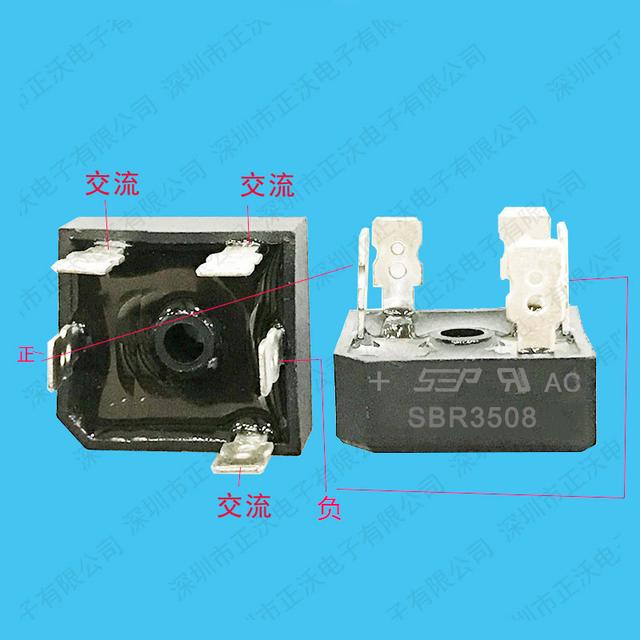

那么三相的桥堆怎么接呢，我们拿正沃电子的：36MT160系列跟SBR3508来说，”+“符号边上那个就是输出端直流正极，对面就是负极，剩下三个就是接三相交流电。接线图如下：

一般的贴片整流桥有MB6S,MB10F,DF10S,DB107S等常用型号，常用于小功率小电流的电路，如LED灯
扁桥的话，正沃电子生产的GBU封装的GBU1010,GBU1510,KBP封装的KBP307 ,KBP210也是常用型号，KBU系列的KBU808 KBU610 也是很多人用于开关电源，GBJ5010，GBJ3510,GBJ2510常用于矿机的电源。
方桥的话一般是用于大功率的电器设备比较多，一般常用大功率方桥为这些：KBPC3510，KBPC5010，S25VB100,S35VB100 常用于焊机,切割机,变频器的整流电路当中。
