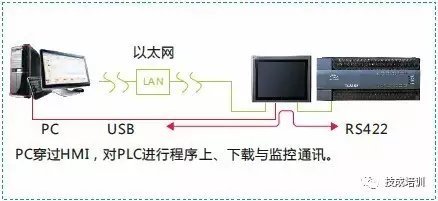

我们在进行HMI与PLC通信的时候，都要解决一个问题，即HMI与PLC通信连接的参数设置问题，这是很多学员会问到的一个问题，这也是我们学习的重点。触摸屏与PLC的通信又分为几种，一种是HMI控制一台本机PLC，；另一种是HMI控制一台远程PLC。那么我们就先学习一下威纶通触摸屏如何控制一台本机PLC，即其参数应该怎么设置。

首先我们要知道“本机PLC”是指什么？

所谓的“本机 PLC” 是指与本地 HMI 直接连接的 PLC。如果我们要控制本机 PLC 时，需要先新增这种类型的设备。操作方法如下：

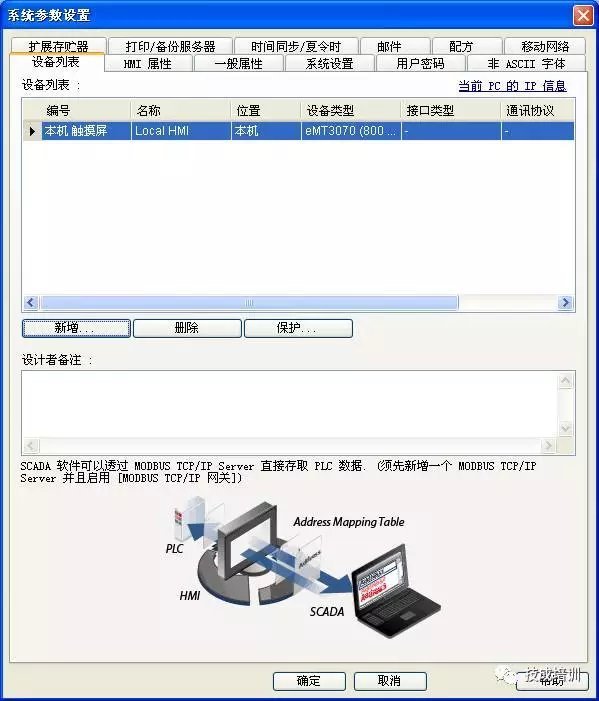

1、点击“编辑” 菜单的“系统参数设置”， 在弹出的对话窗中点击 “新增”，就可打开 “设备属性”对话框。

2、在打开的“设备属性”中进行设置本机PLC参数，我们要设置设备的名称、所在位置、PLC类型、接口类型等，这里以PLC类型为MODBUS RTU为例进行设置，见下图。
