面包板使用规则

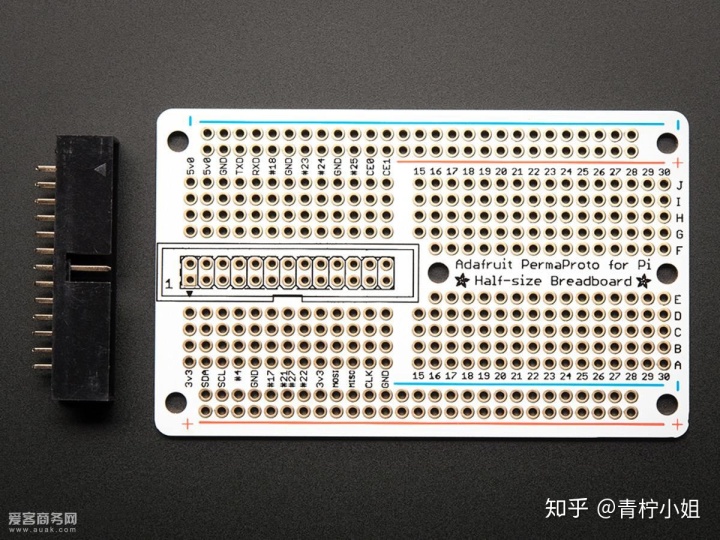

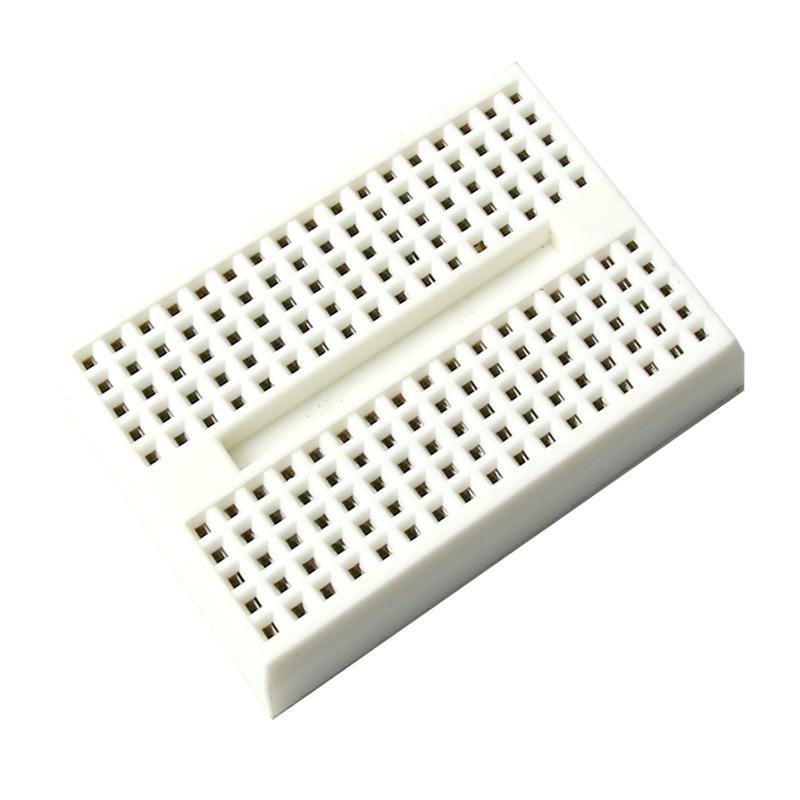

常见的最小单元面包板分上、中、下三部分,上面和下面部分一般是由一行或两行的插孔构成的窄条,中间部分是由中间一条隔离凹槽和上下各5行的插孔构成的条。不用焊接和手动接线,将元件插入孔中就可测试电路及元件,使用方便。使用前应确定哪些元件的引脚应连在一起,再将要连接在一起的引脚插入同一组的5个小孔中。


面包板分类

1、无焊面包板,就是没有作为底座的母板,没有焊接电源插口引出但是能够扩展单面包板的板子。使用时应该先通电。将电源两极分别接到面包板的两侧插孔,然后就可以插上元件实验了(插元件的过程中要断开电源)。遇到多于5个元件或一组插孔插不下时,就需要用面包板连接线把多组插孔连接起来。

无焊面包板的优点是体积小,易携带,但缺点是比较简陋,电源连接不方便,而且面积小。不宜进行大规模电路实验。若要用其进行大规模的电路实验,则要用螺钉将多个面包板固定在大木板上,再用导线相连接。

就是有母板作为底座,并且电源接入有专用接线柱,甚至有些能够进行高压实验的还有地线接线柱的面包实验板。这种板子使用起来比较方便,就是把电源直接接入接线柱,然后插入元件进行实验(插元件的过程中要断开电源)遇到多于5个元件或一组插孔插不下时,就需要用面包板连接线(也叫面包线,见参考资料)把多组插孔连接起来。


2、单面包板的优点是体积较小,易携带,可以方便的通断电源,但缺点是面积小,不宜进行大规模电路实验。

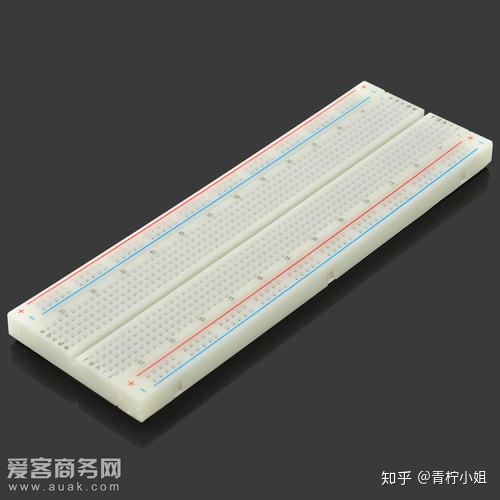

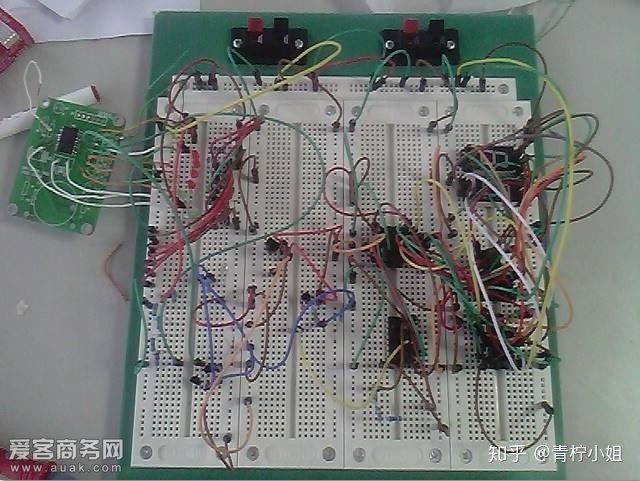

顾名思义就是把许多无焊面包板组合在一起而成的板子。一般将2-4个无焊面包板固定在母板上,然后用母板内的铜箔将各个板子的电源线连在一起。专业的组合面包板,还专门为不同电路单元设计了分电源控制,使得每块板子可以根据用户需要而携带不同的电压。组合面包板的使用与单面包板相同。

组合面包板的优点是可以方便的通断电源,面积大,能进行大规模试验,并且活动性高,用途很广,但缺点是体积大而且比较重,不宜携带,适合实验室及电子爱好者使用。
