在绘制图纸的过程中，插入图块时可以设置XYZ轴统一比例，也可以取消勾选“统一比例”分别设置XY轴的比例，但有时候插入图块时 “统一比例”选项是灰的无法取消，这是什么情况呢？接下来给大家介绍一下CAD软件中图块插入时无法分开设置XYZ轴比例的原因及解决办法吧。

CAD图纸中内容分为两种，一种是图形，一种就是注释（文字、标注、设备图例、填充等），图形通常按照1:1绘制，按不同比例打印都可以，但注释的大小则跟打印比例有关系，比如打印要求文字高度是3，如果1:10打印，图中文字高度设置成30就可以，但如果1:100打印，图中文字就需要设置成300，一些示意性的图块也一样，需要根据打印比例不同进行调整。

假如一个图形要按照不同比例输出，比如建筑图旁边一个大样图，图形需要按1:100和1:10两个比例输出，注释性就是用来解决这个问题的，注释可以根据视口比例自动调整大小，保证最终不同打印输出时注释大小相同。

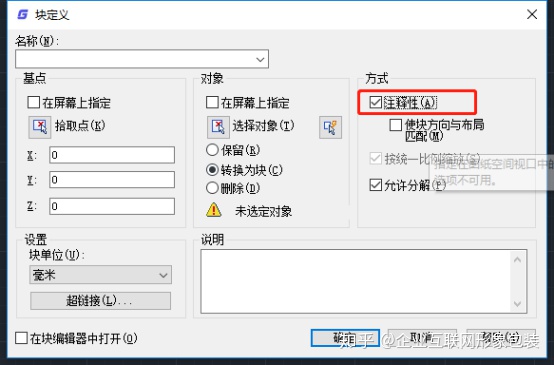

在定义图块的时候，勾选“注释性”就可以将图块设置成注释性图块，如下图所示。

勾选“注释性”的同时“按统一比例缩放”选项就是默认被勾选且无法修改了。

在设置注释性后我们通常不必再去设置图块的比例，只需要在注释性比例列表中添加跟视口比例匹配的比例，在视口中就会适应比例自动调整。可以在特性面板或输入OBJECTSCALE命令来设置注释性比例。

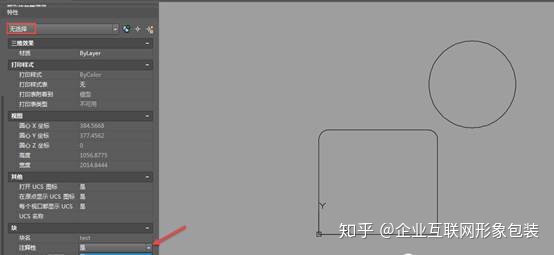

解决办法，双击图块进入块编辑器，不选择任何图形，打开特性面板（CTRL+1），将注释性设置为否后，保存并退出块编辑器，然后就可以了。

CAD软件添加注释性功能很多年了，但用的人并不多，因为要用好注释性，必须在画图之前就对图纸的布局有比较好的规划，会用到哪些比例，哪些注释需要设置注释性，想要深入了解CAD软件各项功能的可以好好研究。
