如何自定义CAD线型

CAD(无论是AutoCAD还是国产浩辰CAD等同类CAD软件)中的线型是以线型文件(也称为线型库)的形式保存的,其类型是以“.lin”为扩展名的纯文本文件。可以在CAD中加载已有的线型文件,并从中选择所需的线型;也可以修改线型文件或创建一个新的线型文件。

1. 线型定义格式

线型定义由标题行和模式行两部分组成。

(1) 标题行:由线型名称和线型描述组成,标题行以“*”为开始标记,线型名称和描述由逗号分开,其格式为:

*线型名称[,线型描述]

(2) 模式行:由对齐码和线型规格说明组成,中间由逗号分开,其格式为:

对齐码,线型规格说明…)

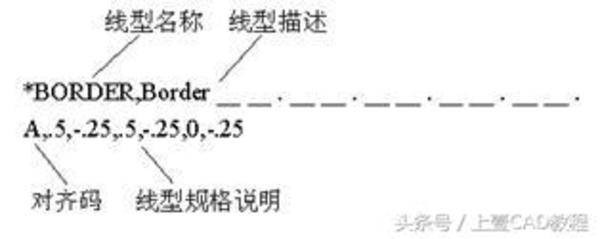

例如:在默认线型文件中对BORDER(边界线)的定义如下:


其中对齐码“A”表示该线型采用两端对齐方式。

2. 简单线型的定义

简单线型是由短划线、点和空格组合而成。在简单线型的规格说明中,正数表示其值为长度的短划线,负数表示其绝对值为长度的空格,0表示点。例如在BORDER的规格说明“A,.5,-.25,.5,-.25,0,-.25”中,.5表示0.5个单位长的短划线,-.25表示0.25个单位长的空格,0表示一个点。

3. 复杂线型的定义

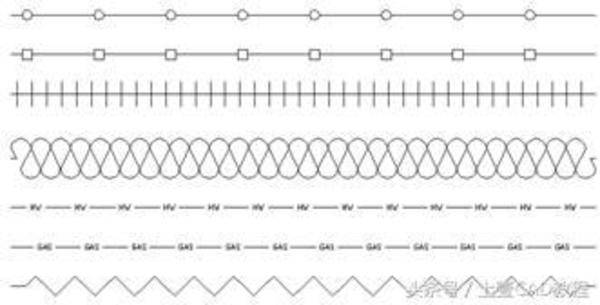

复杂线型是在简单线型中嵌入符号、字符串或形等其它元素而成的。如图1-1所示。


(1) 在线型规格说明中嵌入文字的格式为:

["string",style,R=n1,A=n2,S=n3,X=n5,Y=n6]

其中:

“string”:嵌入的文字,须用双引号括起来。

style:嵌入文字所用的文字样式名。

R:嵌入文字相对于画线方向的倾斜角度。

A:嵌入文字相对于WCS坐标系中X轴正向的倾斜角度。

S:嵌入文字的比例因子。

X:嵌入文字在画线方向上的偏移量。

Y:嵌入文字在画线方向的垂向上的偏移量。

例如:对“GAS_LINE”线型的定义如下:

*GAS_LINE,Gas line ----GAS----GAS----GAS----GAS----GAS----GAS--

A,.5,-.2,["GAS",STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05],-.25

(2) 在线型规格说明中嵌入形的格式为:

[shape,shape file,R=n1,A=n2,S=n3,X=n5,Y=n6]

其中:

shape:嵌入的形。

shape file:嵌入形所在的形文件,该文件应在CAD的字体路径中,常用的符号形有LTYPESHP.SHX和AAA.SHX.

R、A、S、X、Y的意义同上。

例如:对“FENCELINE2”线型的定义如下:

*FENCELINE2,Fenceline square ----[]-----[]----[]-----[]----[]---

A,.25,-.1,[BOX,ltypeshp.shx,x=-.1,s=.1],-.1,1

4、 线型的创建和修改

通过前面的学习已经了解了线型是如何定义和保存的,在此基础上对标准线型进行修改或自己创建新的线型。在

实例1 创建”interval”和“ARROW”线型

(1) 使用Windows附件中的“记事本”程序创建一个名为“user.lin”的文件。

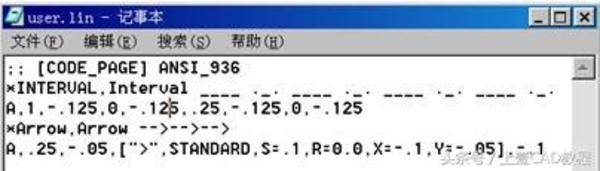

(2) 在该文件中添加如下内容,如图3所示。


*INTERVAL,Interval___._.____._.____._.____

A,1,-.125,0,-.125,.25,-.125,0,-.125

*Arrow,Arrow -->-->-->

A,.25,-.05,[">",STANDARD,S=.1,R=0.0,X=-.1,Y=-.05],-.1

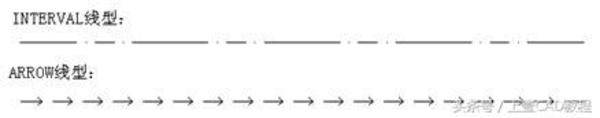

(3) 进入CAD,载入线型文件“user.lin”,即可使用该文件中定义的“INTERVAL”和“ARROW”线型,图4显示了使用这两种线型的例子。


说明 使用“-linetype”命令,如果该线型己在库文件中存在,则系统会提示用户该线型已经在库文件中定义,并询问用户是否重新定义。用户可对其重新定义来实现对已有线型的修改。
