Auto CAD 常用指令汇总 [持续更新]

简介

AutoCAD是由美国Autodesk公司开发的一款自动计算机辅助设计软件，广泛应用于建筑、工程、城市规划等多个领域。自1982年发布以来，AutoCAD不断进化，成为行业标准之一。它支持二维绘图和三维建模功能，用户可以精确绘制各种图形，并对其进行编辑、修改。此外，AutoCAD还具备强大的标注工具，能够帮助用户添加尺寸标注、文字说明等细节信息。软件兼容多种文件格式，便于数据交换与共享。随着技术发展，AutoCAD引入了更多智能化特性，如动态块编辑、参数化设计等，极大地提高了设计师的工作效率和图纸质量。

第一节：CAD面板介绍

键盘指令：
空格：表示确定
REC:矩形
L:直线

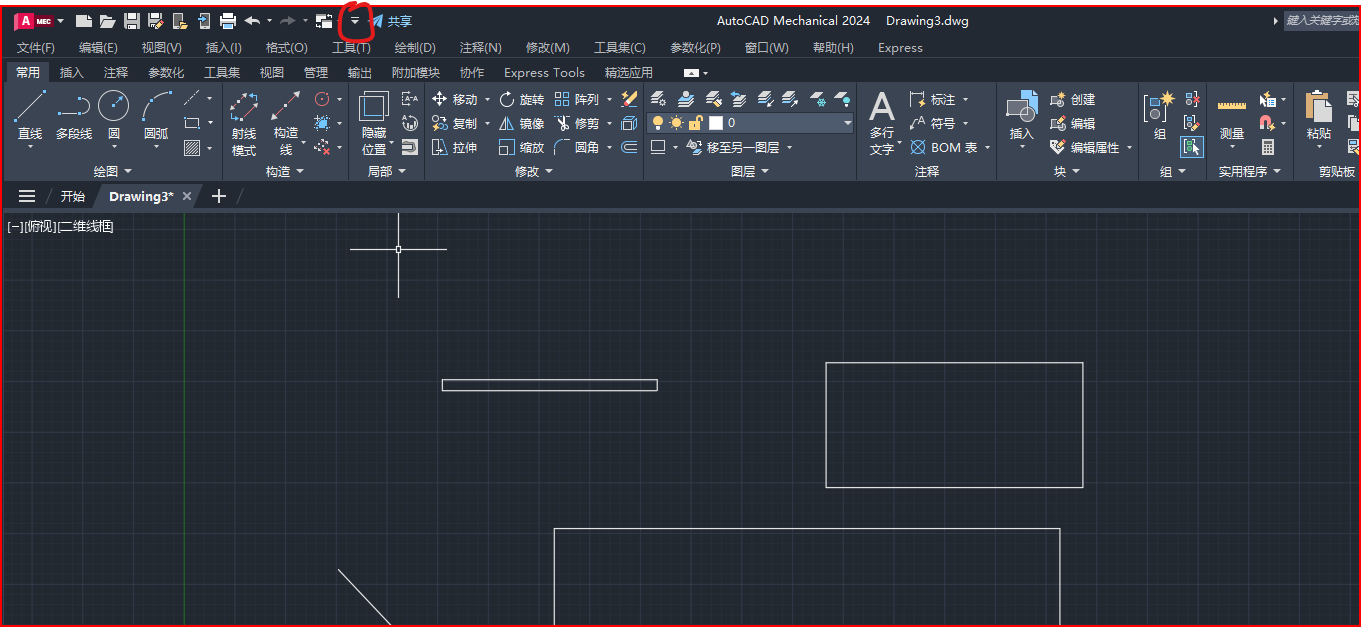

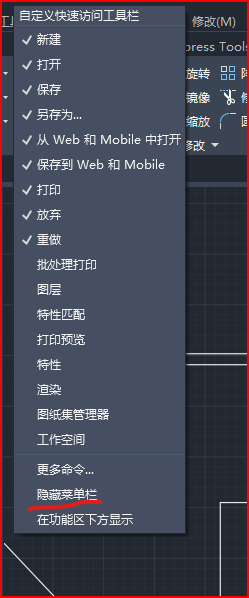

1. 显示菜单栏

点击倒三角

点击显示/隐藏菜单栏

2. 鼠标在CAD中的作用

左键：选择功能
右键：确认
中间滚轮：
  滑动：放大（前）/缩小（后）
  按中：移动画布

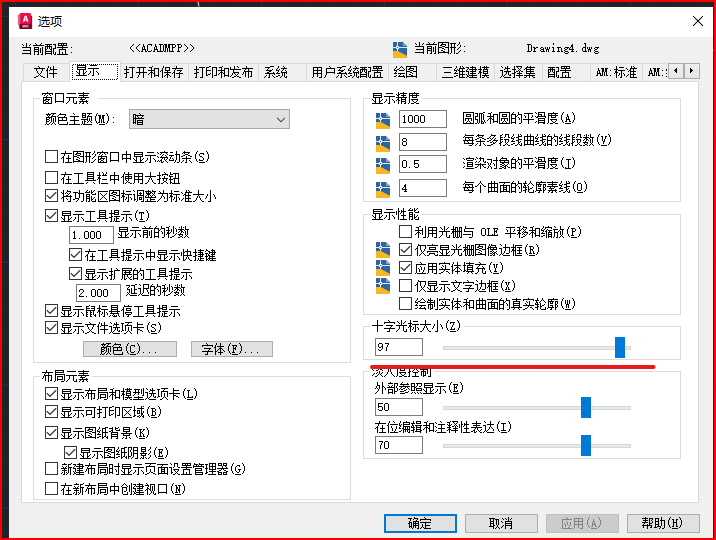

3. 十字光标大小设置

点击工具菜单栏》点击选项》点击显示》设置大小

4. 常用快捷键

第二节：保存

• 保存快捷键：Ctrl+S
• 文件后缀：dwg

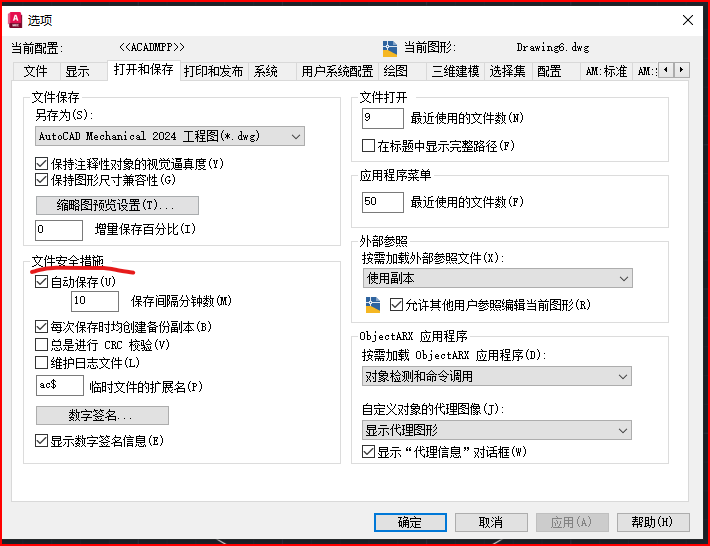

• 自动保存

第三节：直线画法

直线：L
多线：ML
射线：ARY
构造线：XL

• 直线-直线

命令：L+空格

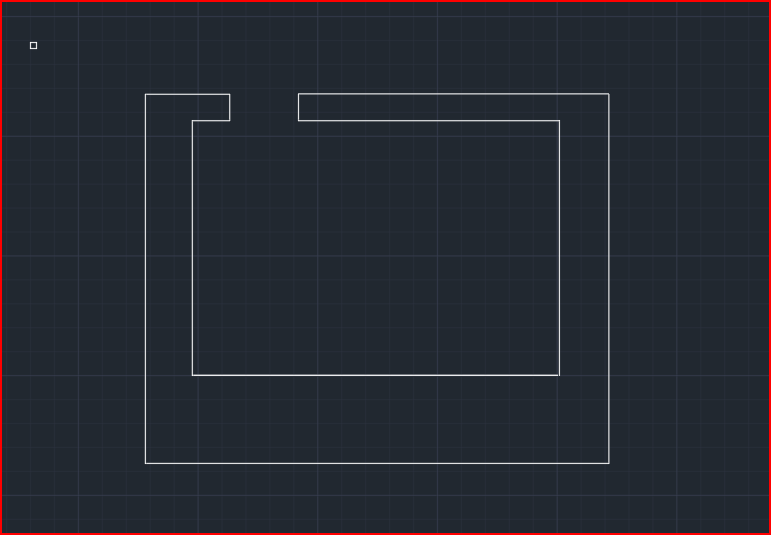

• 直线-多线

ML+空格
s(比例)
输入间距

• 直线-射线

# 无线延长
RAY+空格

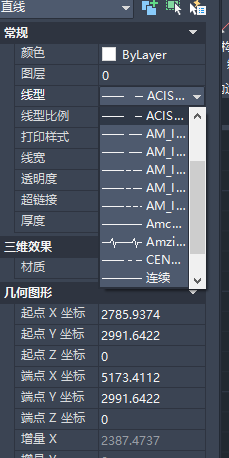

• 虚线

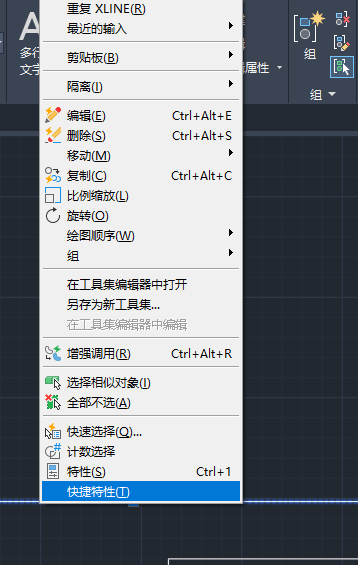

选中直线鼠标右键后》点击特性》选择需要的线型

第四节：基本工具使用

• 选择对象

两种方式：
一：点击图像
二：鼠标左键框选
选中多个图形后，不选某个图形的方法：
框选需要的层叠图形后，按住shift键》点击不需要的图形

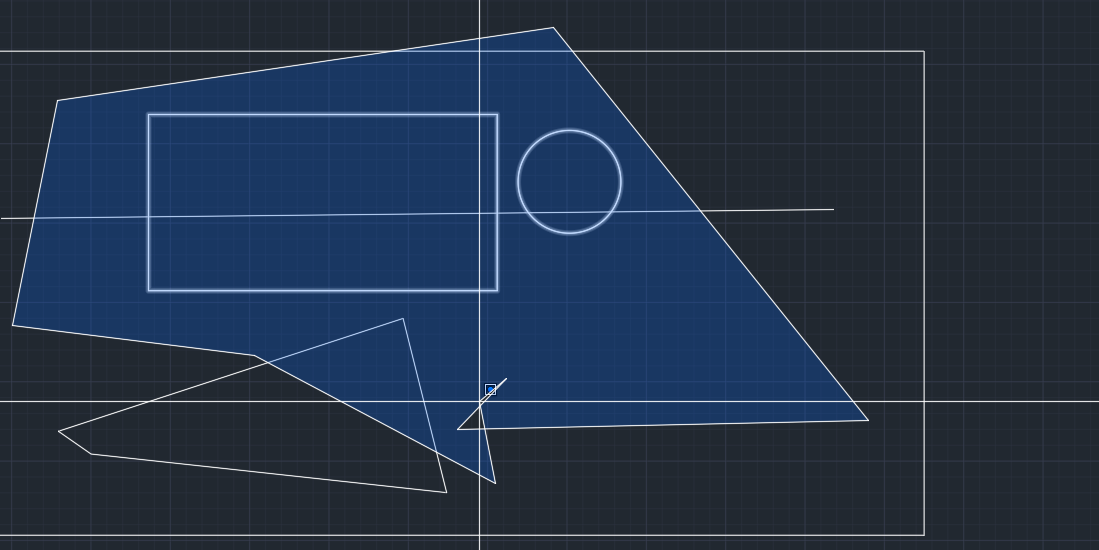

• 圈围

点击鼠标左键+WP
蓝色范围

• 圈交

点击鼠标左键+CP
蓝色范围

• 删除工具使用

E+空格

• 显示图形

快捷：Z+空格
显示图像的全部：双击滚轮

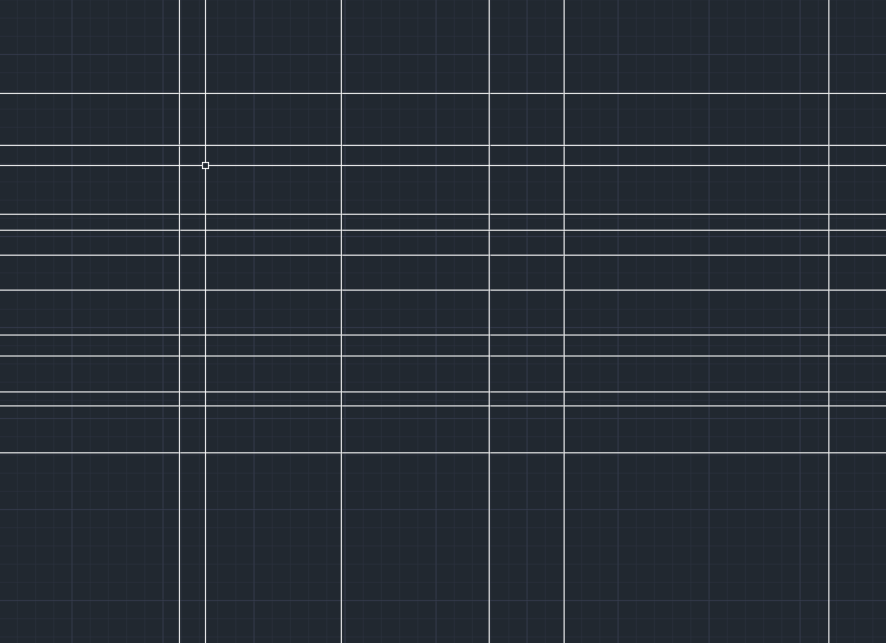

第五节：构造线的使用

构造线：两端无线延长的直线

水平构造线：XL+空格+V+空格
垂直构造线：XL+空格+H+空格

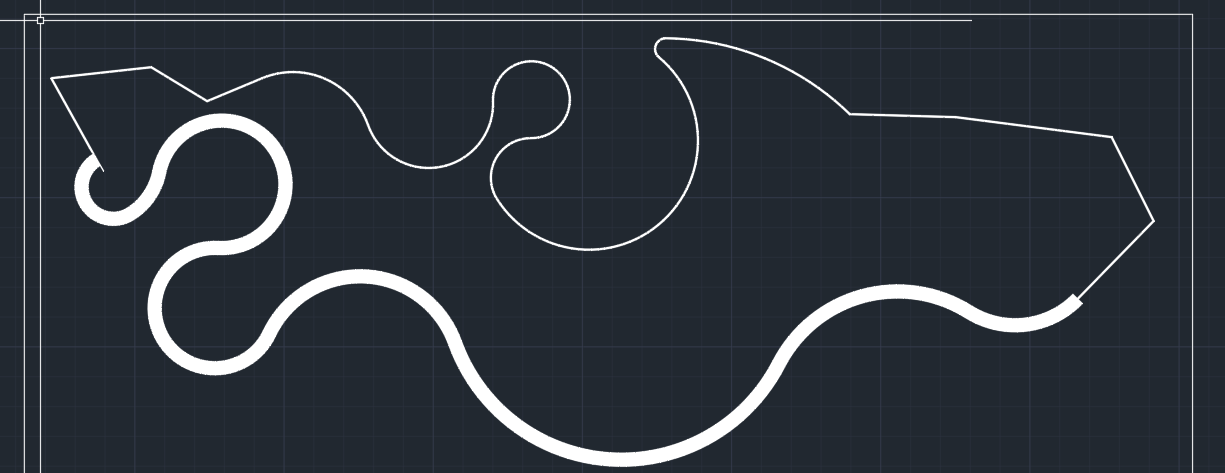

第六节：多段线使用

多段线：不同的线组合在一起，很多段或很多个小点组成
命令：PL
注意点：修改宽度时，需要按2次空格

第七节：弧形、圆形、椭圆

• 弧形

A+空格

• 圆形

C+空格

• 椭圆

EL+空格

第八节：偏移、倒角、倒圆角

• 偏移

O+空格
说明：偏移功能类似于做好一条直线后，复制

• 倒角、倒圆角

F+空格
说明：让两条方向不同的直线相交
倒圆角：F+空格+R+空格

第九节：移动、选择

• 移动

M+空格

• 旋转

RO+空格

第十节：镜像工具、复制工具使用

• 复制

CO+空格

• 镜像

MI+空格

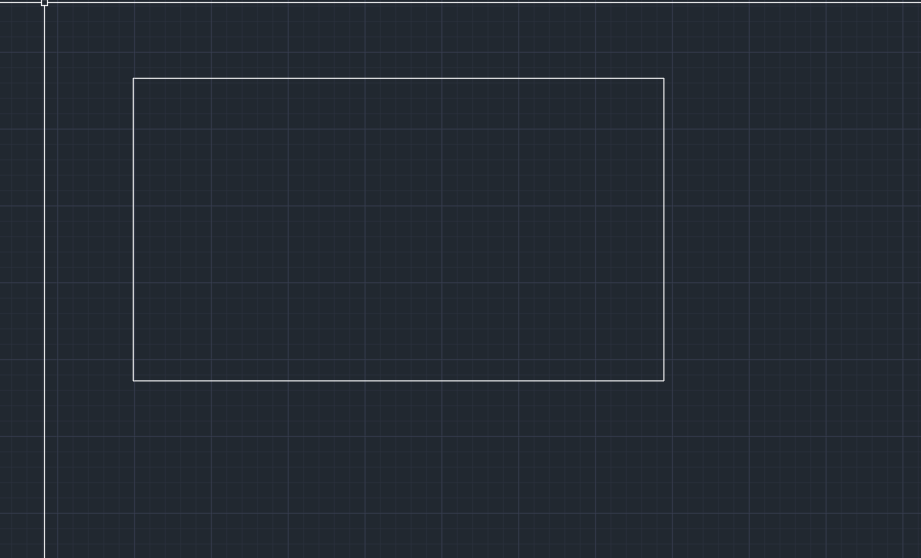

第十一节：矩形使用

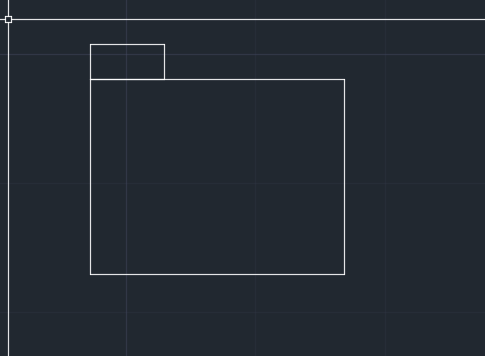

• 矩形

REC+空格

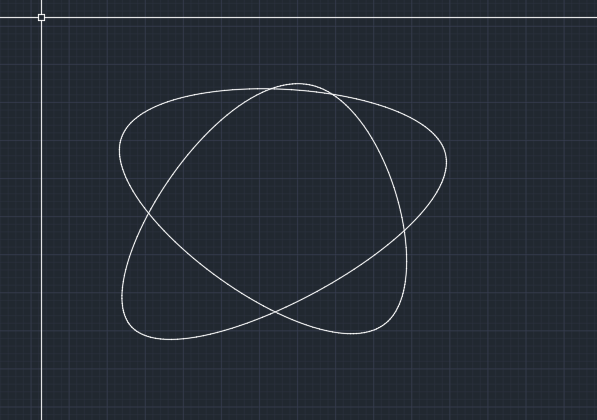

第十二节：样条曲线

SPL+空格

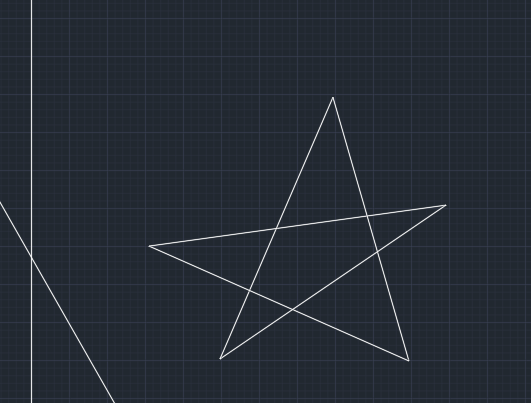

第十三节：多边形绘图方法

• 等边多边形

POL+空格

第十四节：点的样式、等分

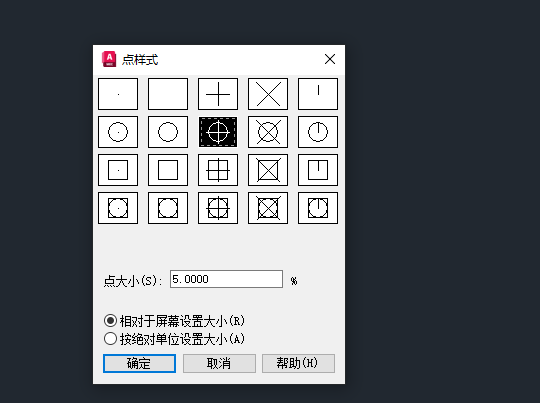

• 点的样式

常用工具》实用程序》点样式

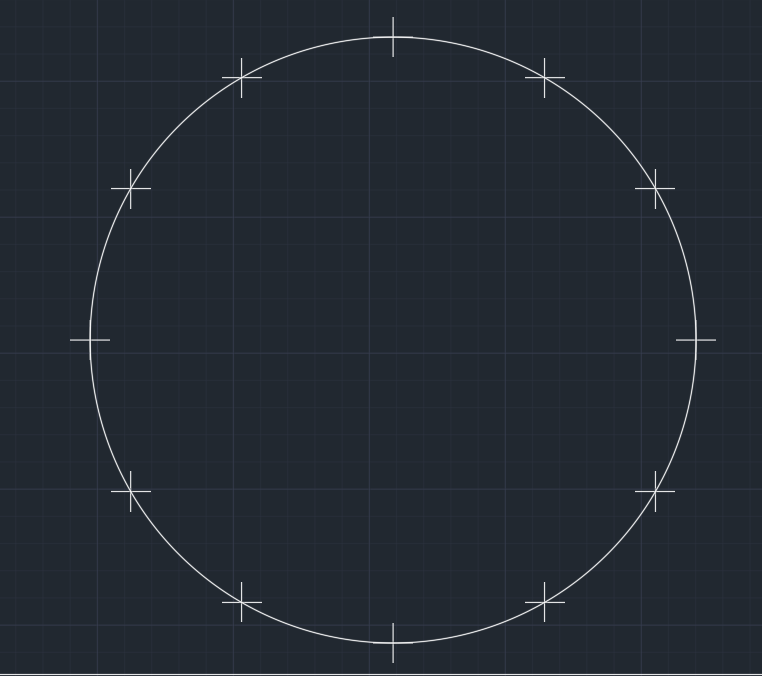

• 等分

点：
PO+空格

定数等分：
DIV+空格

定距等分：
ME+空格

• 例-钟表

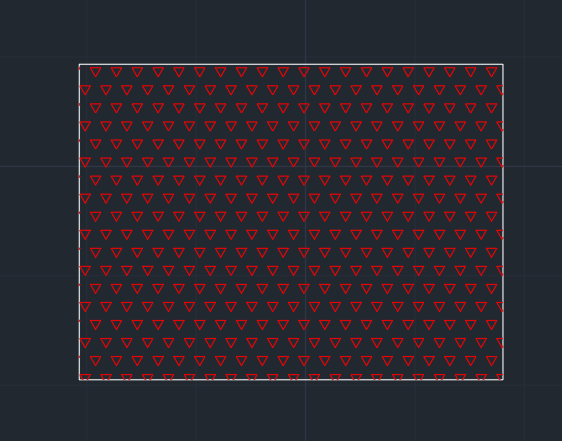

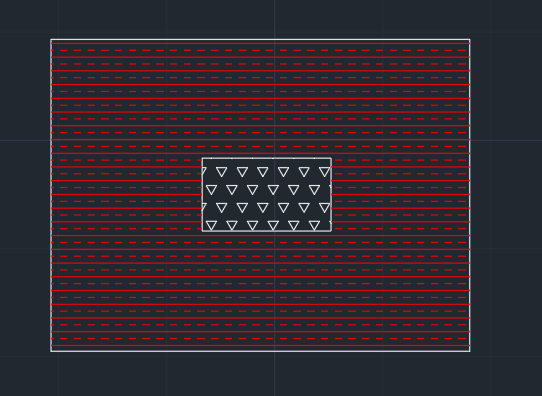

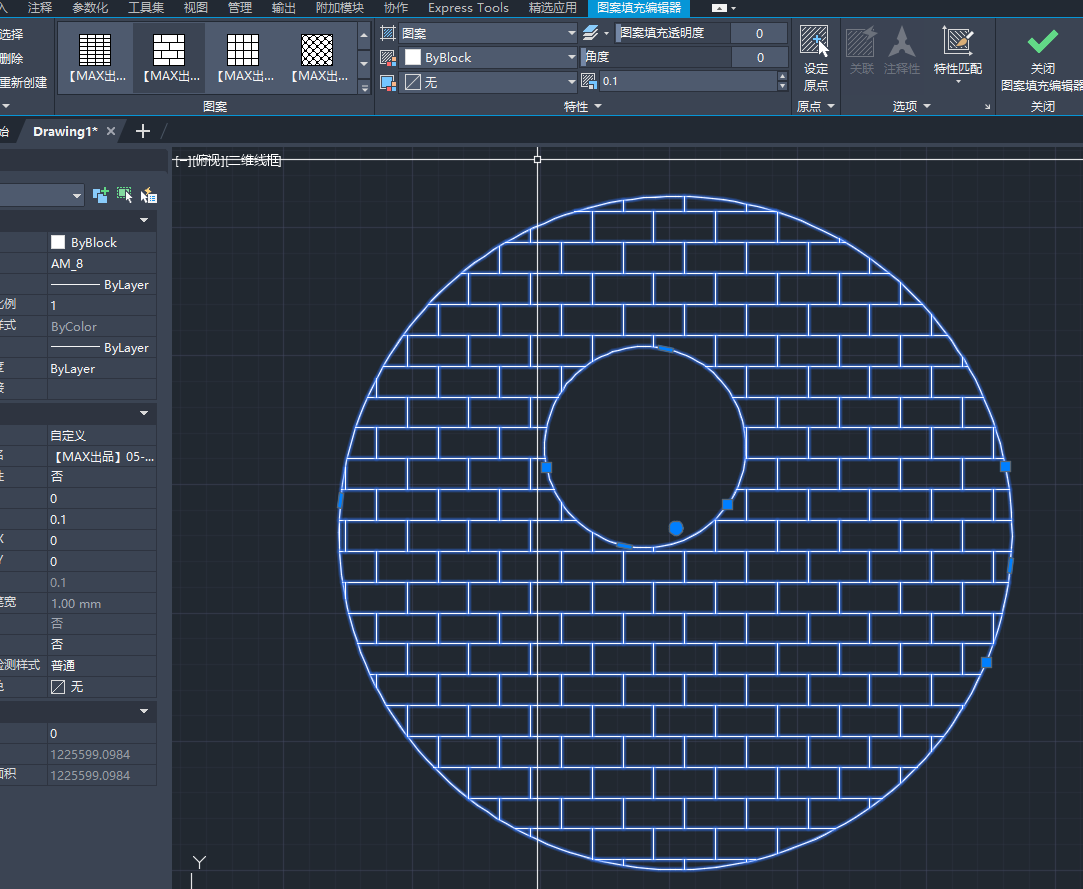

第十五节：填充使用

填充：
H+空格

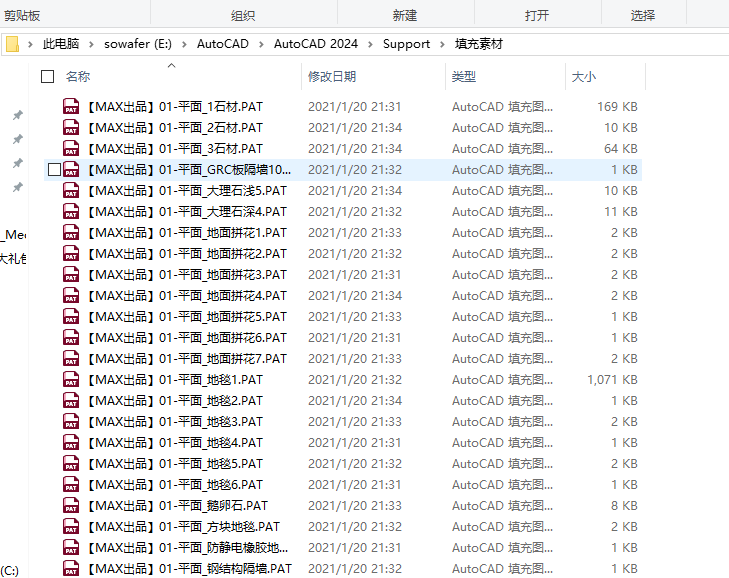

• 自定义填充图案

步骤：

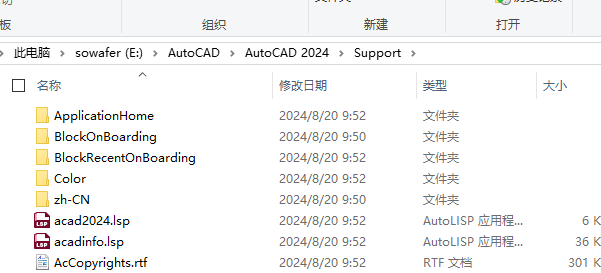

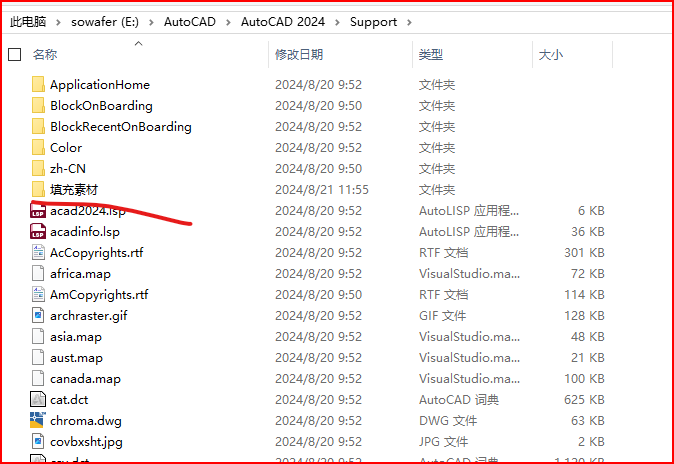

1 找到autoCAD安装位置后，进入Support文件夹

2 新建一个填充素材文件夹，并将素材文件放入其中

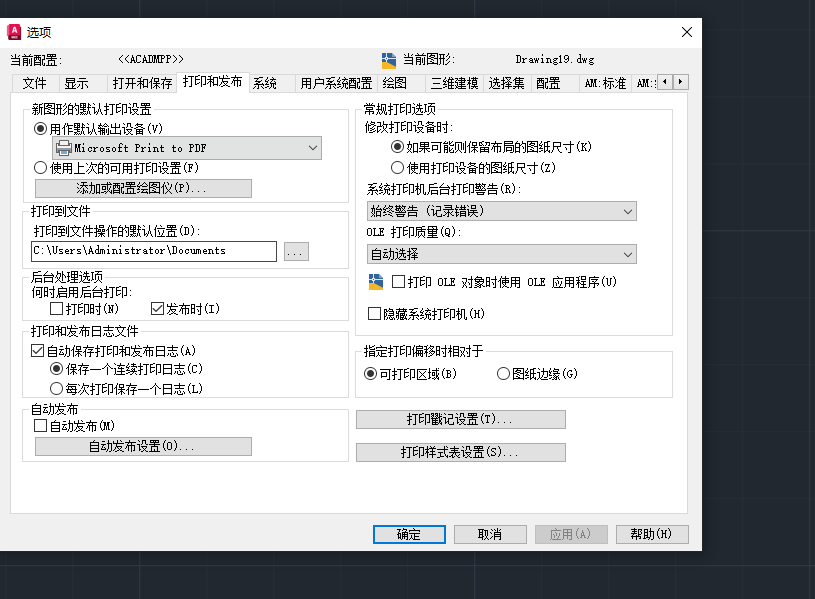

3 返回到autoCAD，OP+空格进入选项对话框

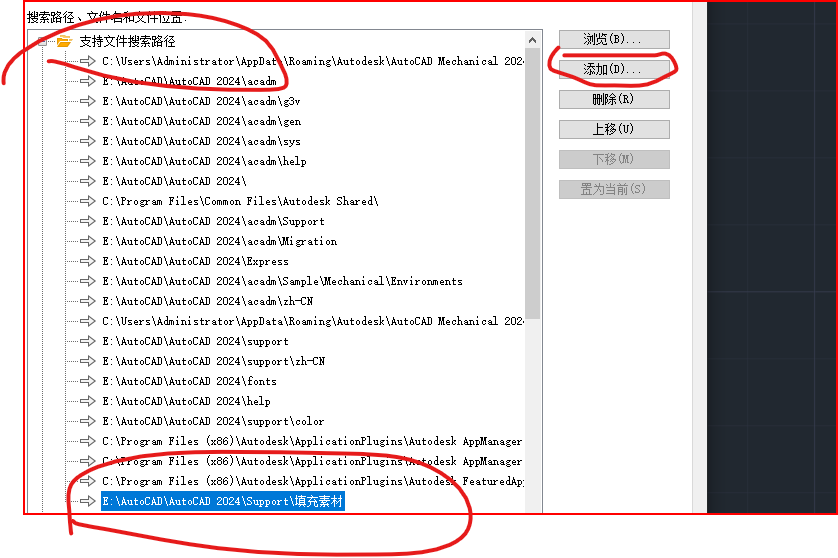

4 选择文件栏》点击添加》复制填充素材文件文字路径到其中，》点击确定

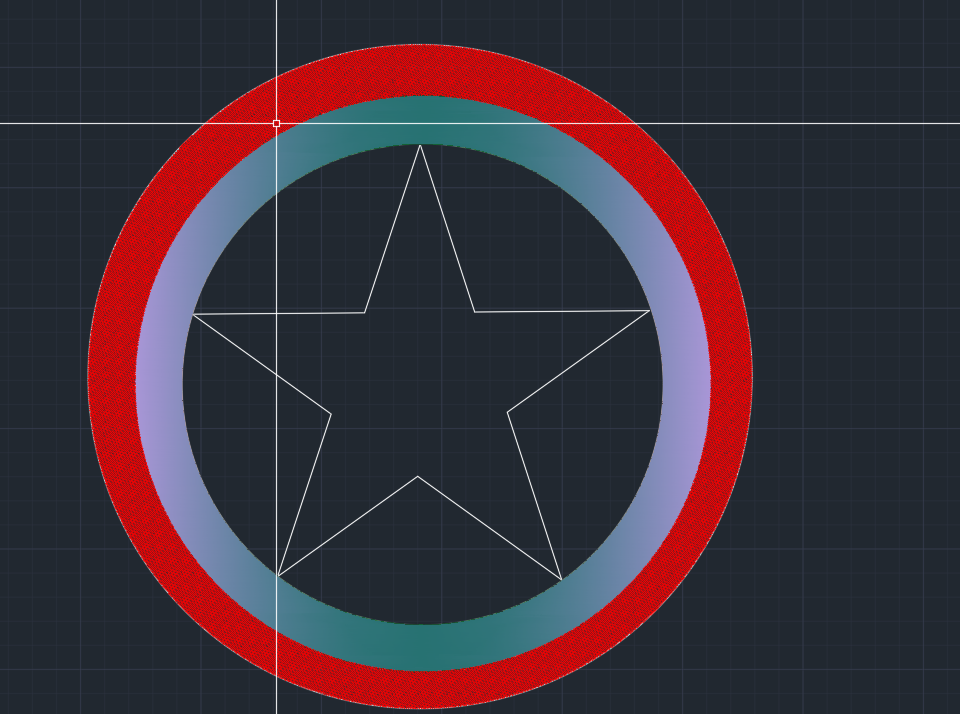

第十六节：边界、面域的使用

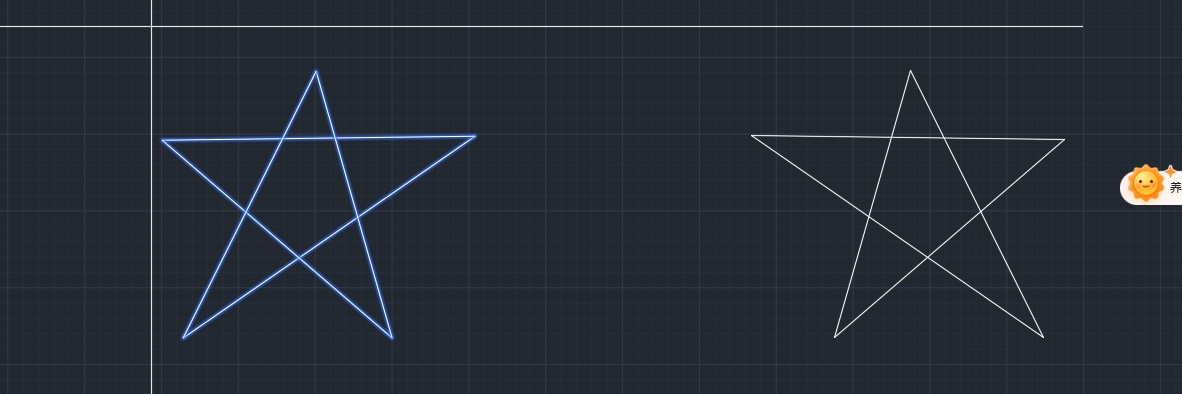

• 边界

边界等于新增一个多段线图形（新增一个图形）
BO+空格

• 面域

面域等于 整合合并一个图形
REG+空格

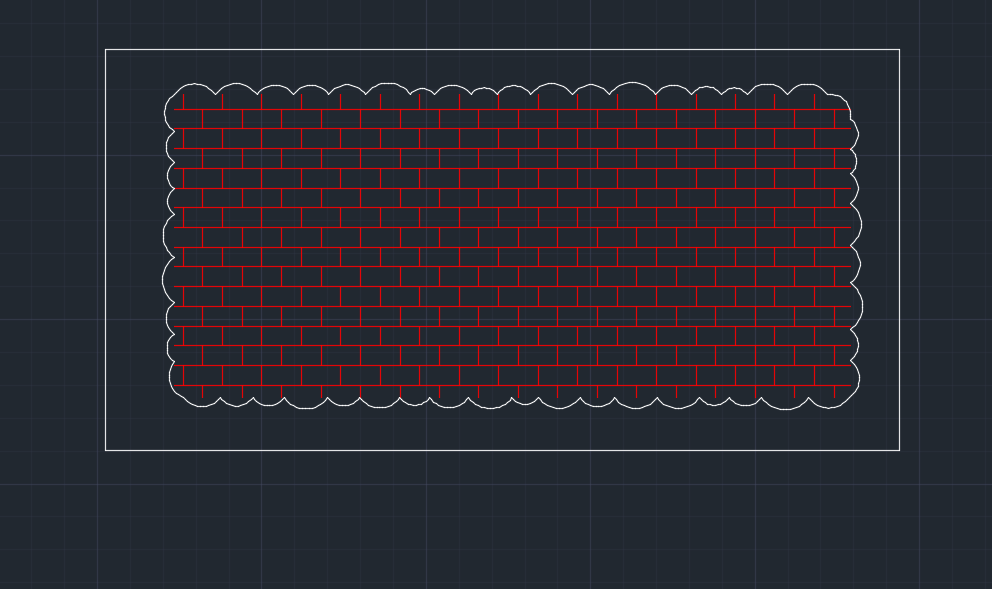

第十七节：修订线及覆盖区

• 修订线

REVC+空格 》 （对象）O+空格

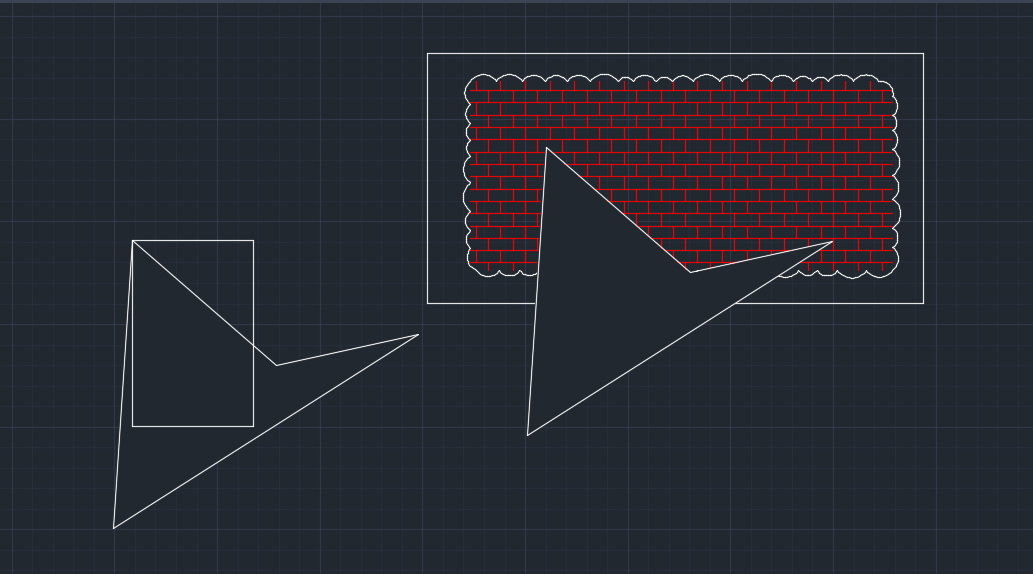

• 覆盖区

WIP+空格
特点：覆盖区只能遮盖在它之前画的组件，它之后画的图形是不能遮盖的。

第十八节：拉伸、拉长、延伸、修剪

• 拉伸

S+空格

• 拉长

LEN+空格

• 延伸

EX+2次空格

• 修剪

TR+空格

第十九节：阵列使用

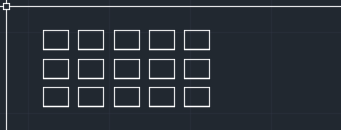

• 矩形阵列使用

AR+空格

• 环形及其他阵列使用

第二十节：对齐命令使用

• 对齐

# alert
AL+空格

第二十一节：打断、合并

• 打断

BR+空格

• 合并

# 不平行的无法合并
J+空格

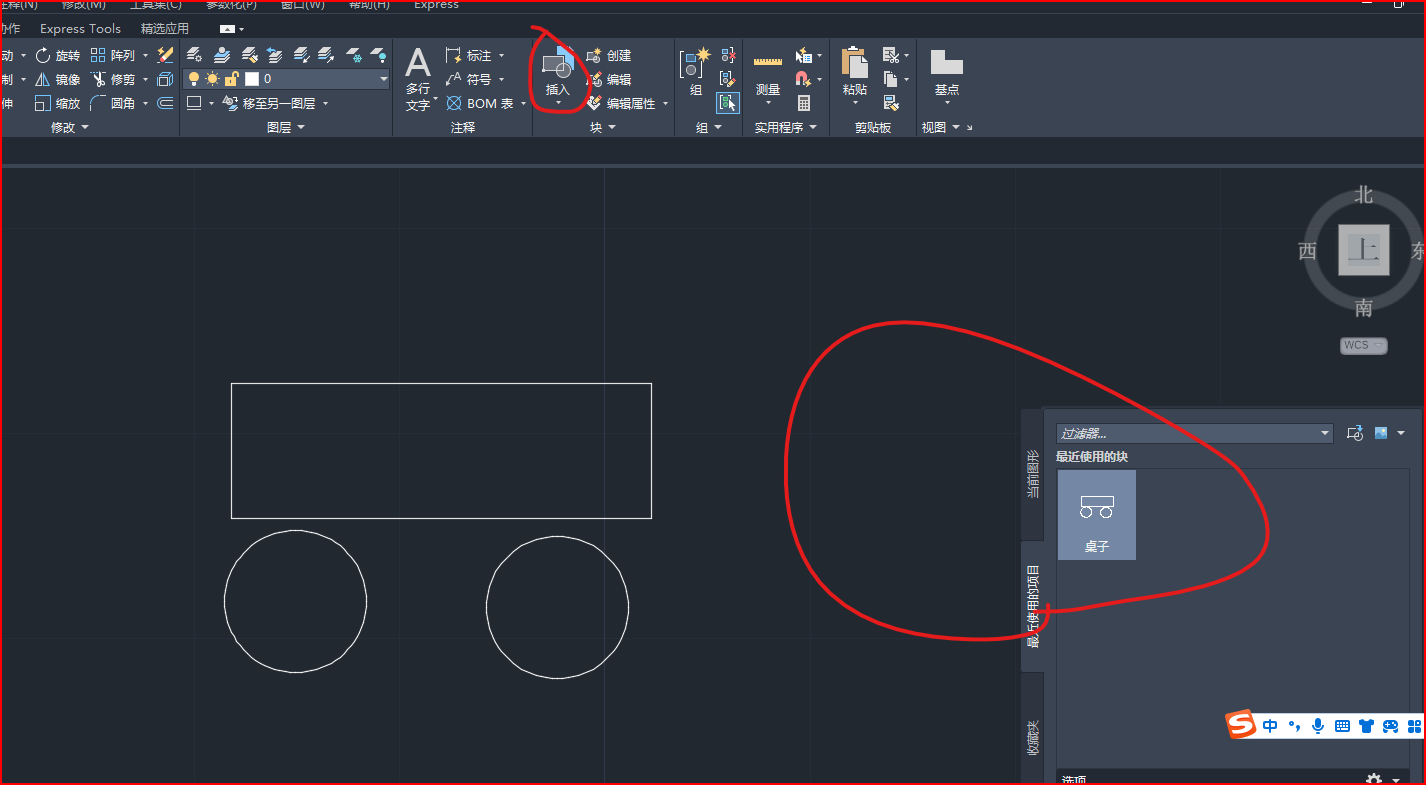

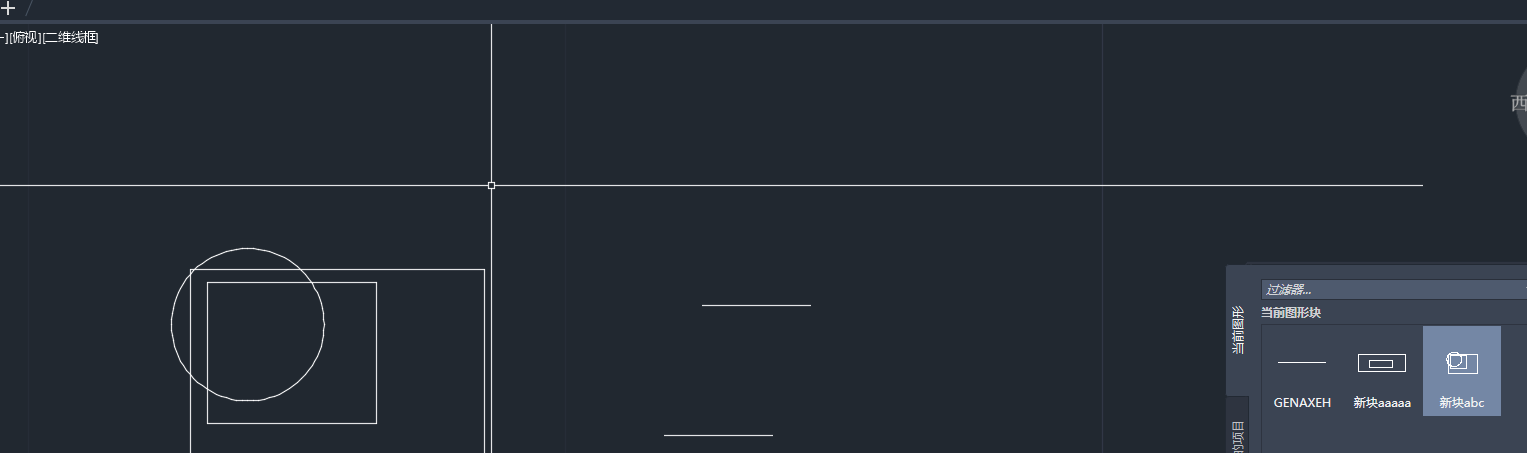

第二十二节：块的使用

块分为：临时块、永久块

临时块：

# 只能在当前文件使用
B+空格

永久块

W+空格

第二十三节：线的特性、设置线性

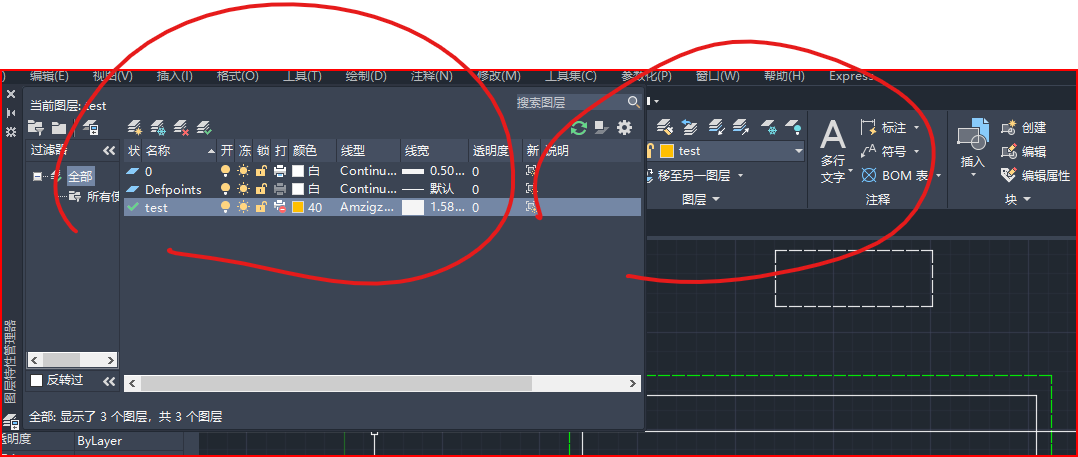

第二十四节：图层使用

LA+空格
