lcd1602中文资料-----LCD1602的3引脚VO怎么接

VO为液晶显示器对比度调整端,接正电源时对比度最弱,接地时对比度最高,对比度过高时会产生“鬼影”,使用时可以通过一个10K的电位器调整对比度。

LCD1602的VO引脚必须不能悬空,要连接一个滑动变阻器来调节的,当然LCD1602有多种型号,但是大多数的VO脚只有两种情况:一个是VO脚接18欧的下拉电阻接地,一个是接1k欧的电阻接地,当然,也可以接个滑动变阻器更好。



一般用上图,具体看看你LCD1602的技术手册说明VO引脚的具体情况

lcd1602与单片机连接图----实例解读

下面我们分享以一个实例。LCD1602的型号是16条引脚的HJ1602A;单片机最小系统(扩充了外部RAM 62256),采用STC89C52RC,晶振22.1184MHZ。以5×8点阵,16×2行,8位数据端口。首先在第一行显示“I love MCU!”,第二行显示“LCD1602 Test!”。延时一段时间,清屏。然后在第一行显示自定义字符:摄氏温标标志。第二行显示圆周率(pai)标志。再延时一段时间,清屏。最后在第一行显示“Welcome to my blog!”,显示方式是从屏幕右面移入,左面移出。周而复始。


//File1

#ifndef __ZHANGTYPE_H__

#define __ZHANGTYPE_H__

#define uint8 unsigned char

#define uint16 unsigned short int

#define uint32 unsigned long int

#define int8 signed char

#define int16 signed short int

#define int32 signed long int

#define uint64 unsigned long long int

#define int64 signed long long int

#endif

//File2

#ifndef __FUN_H__

#define __FUN_H__

#include “ZhangType.h”

#include

void Delay(uint16 time);

#endif

//File3

#include “fun.h”

void Delay(uint16 TIme)

{

while(TIme--);

}

//File4

#ifndef __1602_H__

#define __1602_H__

#include

#include “ZhangType.h” //变量类型

#include “fun.h” //常用函数

#define SETMODE 0x38 //16*2显示,5*7点阵,8位数据接口

#define DISOPEN 0x0C //显示开,不显示光标,光标不闪烁

#define DISMODE 0x06 //读写字符后地址加1,屏显不移动

#define SETADDR 0x80 //设置数据地址指针初始值

#define CLEAR 0x01 //清屏,数据指针清零

#define RET 0x02 //回车,数据指针清零

#define PORT P2 //I/O口

sbit RS = P1^0;

sbit RW = P1^1;

sbit E = P1^2;

void Init1602(void); //初始化1602

void Write1602_Com(uint8 com); //写命令

void Write1602_Dat(uint8 dat); //写数据

void CheckBusy(void); //检查忙

void Write1602_One_Dat(uint8 X,uint8 Y,uint8 dat); //写一个数据

void Write1602_Str(uint8 addr,uint8 length,uint8 *pbuf); //写一个数据串

#endif//

//File5

#include “1602.h”

void Write1602_Com(uint8 com)

{

E=0;

RS=0; //命令

Delay(50); //延时

RW=0; //写

Delay(50);

PORT=com; //端口赋值

Delay(50);

E=1; //高脉冲

Delay(50);

E=0;

}

void Write1602_Dat(uint8 dat)

{

E=0;

RS=1; //数据

Delay(50); //延时

RW=0; //写

Delay(50);

PORT=dat; //端口赋值

Delay(50);

E=1; //高脉冲

Delay(50);

E=0;

}

void CheckBusy(void)

{

uint8 temp;

RS=0; //命令

RW=1; //读

E=0;

while(1)

{

PORT=0xFF; //端口为输入

E=1; //高脉冲

temp=PORT;

E=0;

if ((temp&0x80)==0) //检查BF位是否为0

break;

}

}

void Init1602(void)

{

Write1602_Com(SETMODE); //模式设置

Delay(500);

Write1602_Com(DISOPEN); //显示设置

Delay(500);

Write1602_Com(DISMODE); //显示模式

Delay(500);

Write1602_Com(CLEAR); //清屏

Delay(500);

}

void Write1602_One_Dat(uint8 x,uint8 y,uint8 dat)

{

x&=0x0f;

y&=0x01;

if(y)

x|=0x40;

x|=0x80;

Write1602_Com(x);

Write1602_Dat(dat);

}

void Write1602_Str(uint8 addr,uint8 length,uint8 *pbuf)

{

uint8 i;

Write1602_Com(addr);

for(i=0;i

{

Write1602_Dat(pbuf[i]);

}

}

//File6

*******************************************************

*名称:主文件(_main.c)

*功能:测试

*日期:2014/09/09

*******************************************************/

#include “1602.h”

#include “fun.h”

uint8 code hot[8]={ //摄氏温度字模

0x10,0x06,0x09,0x08,0x08,0x09,0x06,0x00

};

uint8 code pi[8]={

0x00,0x1f,0x0a,0x0a,0x0a,0x13,0x00,0x00 //pai

};

uint8 code strMCU[]=“I love MCU!”;

uint8 code strTest[]=“LCD1602 Test!”;

uint8 code blog[]=“Welcome to my blog!”;

uint8 i;

void main()

{

Init1602(); //初始化1602

//自定义CGRAM

Write1602_Str(0x40,8,hot); //摄氏温标

Write1602_Str(0x48,8,pi); //pai

Write1602_Str(0x80,strlen(strMCU),strMCU); //“I love MCU!”

Write1602_Str(0x80+0x40,strlen(strTest),strTest); //“LCD1602 Test!”

for(i=0;i《50;i++) //延时一段时间

Delay(10000);

Write1602_Com(CLEAR); //指令执行时间较长

Delay(500); //多加一些延时

for(i=0;i《16;i++)

Write1602_Dat(0);

Write1602_Com(0xc0); //设置DDRAM地址

for(i=0;i《16;i++)

Write1602_Dat(1);

for(i=0;i《50;i++) //延时一段时间

Delay(10000);

Write1602_Com(CLEAR); //指令执行时间较长

Delay(500); //多加一些延时

Write1602_Str(0x80+0x10,strlen(blog),blog); //写在显示之外

while(1)

{

Write1602_Com(0x18); //左移

for(i=0;i《20;i++) //延时

Delay(10000);

}

}

//####### THE END ######

lcd1602与单片机连接图----LCD1602与8051单片机接线图

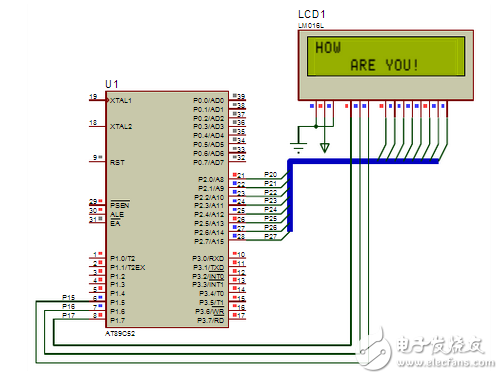

下图是LCD1602与8051单片机的接口图,图中LCD1602的数据线与8051的P2口相连,RS与8051的P1.7相连,R/W与8051的P1.6相连,E端与8051的P1.5相连。编程在LCD显示器的第1行、第1列开始显示“HOW”,第2行、第5列开始显示“ARE YOU!”。


LCD1602与8051单片机接线图

汇编语言程序:

RS BIT P1.7

RW BIT P1.6 E BIT P1.5 ORG 00H AJMP START

ORG 50H ;主程序

START: MOV SP,#50H ACALL INIT

MOV A,#10000000B ;写入显示缓冲区起始地址为第1行第1列 ACALL WC51R

MOV A,#‘H’ ;第1行第1列显示字母‘H’ ACALL WC51DDR MOV A,#‘O’ ;第1行第2列显示字母“O” ACALL WC51DDR MOV A,#‘W’ ;第1行第3列显示字母‘W’

ACALL WC51DDR

MOV A,#11000100B ;写入显示缓冲区起始地址为第2行第5列 ACALL WC51R

MOV A,#‘A’ ;第2行第5列显示字母‘A’ ACALL WC51DDR MOV A,#‘R’ ;第2行第6列显示字母‘R’ ACALL WC51DDR MOV A,#‘E’ ;第2行第7列显示字母‘E’ ACALL WC51DDR MOV A,#‘ ’ ;第2行第8列显示字母‘ ’ ACALL WC51DDR MOV A,#‘Y’

;第2行第9列显示字母‘Y’

ACALL WC51DDR

MOV A,#‘O’ ;第2行第10列显示字母‘O’ ACALL WC51DDR MOV A,#‘U’ ;第2行第11列显示字母‘U’ ACALL WC51DDR MOV A,#‘!’

;第2行第12列显示字母‘!’

ACALL WC51DDR LOOP: AJMP LOOP ;初始化子程序

INIT: MOV A,#00000001H ;清屏

ACALL WC51R MOV A,#00111000B ;使用8位数据,显示两行,使用5×7的字型 LCALL WC51R MOV A,#00001100B ;显示器开,光标关,字符不闪烁 LCALL WC51R MOV A,#00000110B

;字符不动,光标自动右移一格

LCALL WC51R RET ;检查忙子程序 F_BUSY:PUSH ACC ;保护现场

MOV P2,#0FFH CLR RS SETB RW WAIT: CLR E SETB E JB P2.7,WAIT

;忙,等待

POP ACC ;不忙,恢复现场

RET ;写入命令子程序 WC51R: ACALL F_BUSY CLR E CLR RS CLR RW SETB E MOV P2,ACC CLR E RET ;写入数据子程序 WC51DDR:ACALL F_BUSY CLR E SETB RS CLR RW SETB E MOV P2,ACC CLR E RET END

C语言编程:

#include 《reg51.h》

#define uchar unsigned char sbit RS=P1^7; sbit RW=P1^6; sbit E=P1^5;

void init(void);

void wc51r(uchar i); void wc51ddr(uchar i); void fbusy(void);

//主函数

void main() {

SP=0x50; init();

wc51r(0x80); //写入显示缓冲区起始地址为第1行第1列 wc51ddr(’H’); //第1行第1列显示字母’H’ wc51ddr(’O’); //第1行第2列显示字母’O’ wc51ddr (’W’); //第1行第3列显示字母’W’

wc51r(0xc4); //写入显示缓冲区起始地址为第2行第5列 wc51ddr(’A’); //第2行第5列显示字母’A’ wc51ddr(’R’); //第2行第6列显示字母’R’ wc51ddr(’E’); //第2行第7列显示字母’E’ wc51ddr(’ ’); //第2行第8列显示字母’ ’ wc51ddr(’Y’); //第2行第9列显示字母’Y’ wc51ddr(’O’); //第2行第10列显示字母’O’ wc51ddr(’U’); //第2行第11列显示字母’U’ wc51ddr(’!’); //第2行第11列显示字母’!’ while(1); }

//初始化函数 void init() {

wc51r(0x01); //清屏

wc51r(0x38); //使用8位数据,显示两行,使用5×7的字型 wc51r(0x0c); //显示器开,光标关,字符不闪烁 wc51r(0x06); //字符不动,光标自动右移一格 }

//检查忙函数 void fbusy() {

P2=0Xff;RS=0;RW=1; E=0; E=1;

while (P2&0x80){E=0;E=1;} //忙,等待 }

//写命令函数

void wc51r(uchar j) {

fbusy();

E=0;RS=0;RW=0; E=1; P2=j; E=0; }

//写数据函数

void wc51ddr(uchar j) {

fbusy();

E=0;RS=1;RW=0; E=1; P2=j; E=0; }
