简介:本文档提供了STC或51单片机与DS18B20数字温度传感器配合使用的一个编程示例和详细的电路图。DS18B20是Maxim Integrated生产的一款数字温度传感器,支持单线通信,无需外部A/D转换器即可直接与微控制器通信。示例包括初始化传感器、读取温度数据及显示等步骤,并涵盖STC和51单片机的C语言编程。电路设计需要一个4.7k欧姆的上拉电阻来确保稳定的单线通信。DS18B20具有较宽的温度测量范围和可编程的温度报警功能,适用于多种温度监测场合。本文档旨在帮助开发者掌握使用STC/51单片机进行温度测量的技能,同时提供电路设计和编程的完整解决方案。 stc或者是51单片机的DS18B20例程,还有电路图

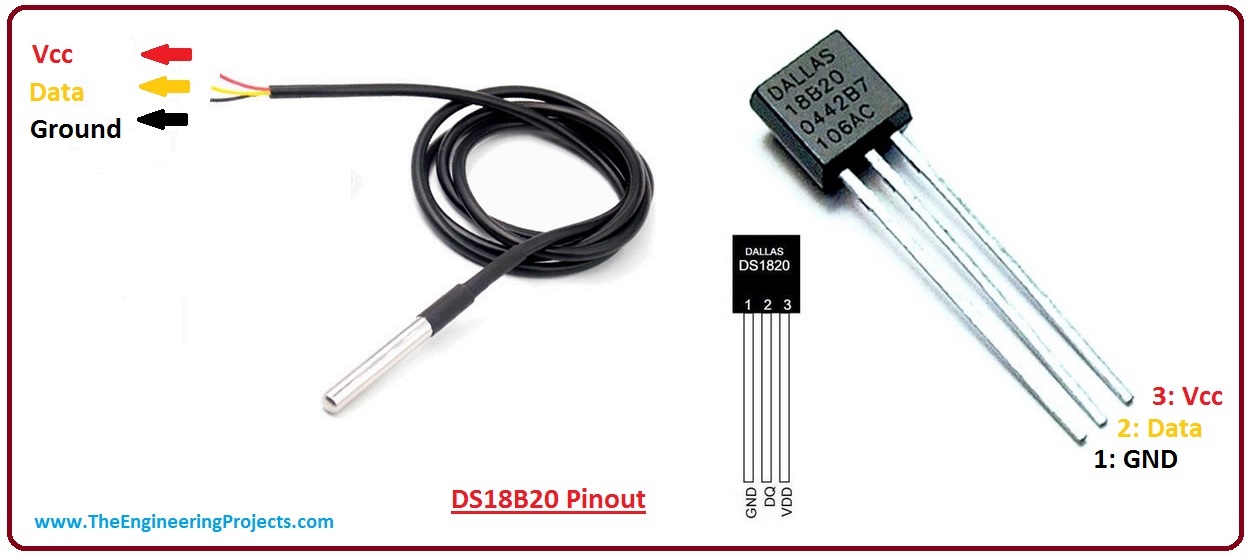

1. DS18B20数字温度传感器简介

1.1 DS18B20概述

DS18B20是一款由Maxim Integrated公司生产的数字温度传感器,具有数字输出的特点。它采用了1-Wire(单线)接口技术,允许在数据线和电源线上同时进行通信,简化了多传感器数据线的连接问题。DS18B20的测量范围在-55°C至+125°C之间,能够提供9位至12位的可调分辨率,使其成为精准温度测量的优选元件。

1.2 DS18B20的优势

DS18B20的主要优势在于其独特的单线接口,相较于传统的模拟温度传感器,它在多点温度监测系统中能够节省更多I/O资源,简化布线。此外,DS18B20提供了较高的精度和用户可配置的分辨率,适合需要精确控制和监测的应用环境。在诸如温室控制、温度显示、工业控制和消费电子产品中得到了广泛应用。

1.3 应用场景示例

在工业控制系统中,DS18B20可用于监测设备运行温度,确保设备在安全温度范围内运行。在消费电子领域,比如家用温度计或者冰箱温度监控,DS18B20可以提供精确的温度读数,帮助用户实时了解环境或设备状态。通过微控制器和DS18B20的配合使用,可以实现智能化的温度监控解决方案。

2. 单线通信协议要点

2.1 单线通信原理

2.1.1 单线通信的物理特性

单线通信是一种非常节省线路的通信方式,它使用一条数据线完成数据的发送与接收。在物理特性方面,单线通信系统允许所有的设备共用一根线,并且共享信号的发送和接收。这种特性使得系统可以实现更低的布线成本,尤其是在远距离传输时,相较于传统多线系统,单线通信能大大降低布线成本和复杂度。

单线通信在物理层面上通常采取差分信号或电平变化来表示二进制信号。由于只有一条物理线路,所以必须采用时间分隔复用(Time-Division Multiplexing, TDM)的方式来区分发送者和接收者,确保信号不会发生冲突。

2.1.2 单线通信的电气特性

单线通信的电气特性是指具体的电压或电流标准,这些标准定义了信号线上的高低电平的范围。以DS18B20数字温度传感器为例,它使用开漏极输出,这意味着当设备处于逻辑高电平时,输出端是高阻态,而在逻辑低电平时会将线路拉低至地。

电气特性还定义了信号的驱动能力,即单个设备能够驱动的负载大小。由于是单线通信,系统的负载能力将直接影响到通信距离。对于长距离传输,可能需要外部电路来增强信号的驱动能力。

2.2 单线通信协议细节

2.2.1 启动时序和复位时序

单线通信的通信协议规定了设备之间的通信时序。启动时序(也称初始化时序)是设备准备通信的信号,通常由主机发起。初始化时序包括主机拉低数据线一段预定的时间,然后释放数据线。DS18B20在检测到此下降沿后会等待一段时间,若符合其内部的时间常数,则会在15至60微秒后拉低数据线作为响应。

复位时序是一个更为复杂的过程,它的主要目的是让主机能够确认所有从设备都已经复位并准备好接收命令。复位时序也是由主机发起,主机首先发出初始化时序,然后释放数据线并发送一个存在脉冲。DS18B20在检测到此脉冲后,会再次拉低数据线以表示存在。

2.2.2 数据传输过程

单线数据传输过程是一个严格的时序控制过程。数据位的传输以一个时间片的高低电平变化表示。具体到DS18B20,当主机需要从传感器读取数据时,它会先发送读取命令,然后DS18B20会在指定的时间片内将数据位放到数据线上。每个数据位的传输以一个严格的时间片为基准,主机通过测量数据线上的电平状态来判断是“1”还是“0”。

数据位的读取需要精确的时序控制,否则容易出现数据误差。因此在编程实现中,开发者需要确保主机的读取操作与DS18B20的输出时序精确同步。

/* 示例代码:读取DS18B20的一个位 */
uint8_t read_bit() {
  // 初始化延时
  outb(DQ_PIN, 0);
  delay_us(1); // 确保在DQ线上的低电平至少持续1us
  // 释放总线
  outb(DQ_PIN, 1);
  delay_us(5); // 读取开始前等待一定时间
  // 读取DQ线的状态
  if (inb(DQ_PIN)) {
    delay_us(45); // 等待剩余时间以确保读取整个位周期
    return 1; // 若DQ线上是高电平,则返回1
  } else {
    delay_us(30); // 等待剩余时间以确保读取整个位周期
    return 0; // 若DQ线上是低电平,则返回0
  }
}

在上述代码中, outb inb 函数分别用于输出和读取数据线上的电平状态。 delay_us 函数用于产生延时,它的参数代表延时的微秒数。代码逻辑的注释解释了每一步操作的原因,以及延时时间的选择对于正确读取数据的重要性。这是单线通信协议中极为关键的一部分,确保了数据传输的准确性和可靠性。

3. STC与51单片机特点

3.1 STC单片机简介

3.1.1 STC单片机系列特点

STC单片机属于8051内核的增强型单片机,广泛应用于温度监测领域,它具备极高的性能价格比。这类单片机通常拥有更快的指令执行速度,这是因为STC单片机大多使用了较高的时钟频率。例如,STC单片机可以运行在最高48MHz的内部时钟下,这是传统51单片机的8倍。

STC单片机还拥有较大的内部存储空间,同时配置了更多的I/O口和外围模块,比如ADC、PWM以及增强型UART等。这些特性使得STC单片机在处理大量传感器数据时表现得更加出色,非常适合用于DS18B20这样的数字温度传感器的温度数据采集与处理。

3.1.2 STC单片机在温度监测中的优势

STC单片机在温度监测中的主要优势之一是其高速的处理能力。例如,在一个实时温度监控系统中,高速的单片机可以更快地响应DS18B20传感器的温度变化,并及时将数据进行处理和显示。这在要求高精度快速反应的场景下显得尤为关键。

另外,STC单片机的高集成度使得它在设计简洁电路和减小设备体积上具有明显优势。例如,一些STC单片机内置了看门狗定时器和低电压复位功能,这些可以增强系统的稳定性和抗干扰能力,特别适用于远程或恶劣环境下使用。

3.2 51单片机的应用背景

3.2.1 51单片机的架构特点

51单片机是最早且广泛使用的单片机之一,其架构特点包括具有8位CPU核心和若干存储器资源。它通常包含32个I/O口、两到三个定时器/计数器和多个中断源,这些特点使其在多种应用场合中十分受欢迎。

尽管51单片机的时钟频率和处理速度相对于现代单片机有所不足,但其稳定的性能和成熟的开发环境使其在温度监测等应用领域仍然占有一席之地。此外,51单片机的资源消耗低,这对于低功耗应用尤为重要。

3.2.2 51单片机在温度监测中的应用

在温度监测系统中,51单片机通常被用作主控单元,负责与DS18B20数字温度传感器通信,采集温度数据,并进行初步处理。虽然它的性能不及STC单片机,但它仍然可以满足基本的温度读取和显示功能。

51单片机由于拥有众多开发者和成熟的编程库,使得系统开发和维护变得简单。这对于那些寻求快速实现产品原型或对系统开发成本有严格要求的项目来说,是一个不容忽视的优势。

// 示例代码:使用51单片机读取DS18B20传感器数据
#include <REGX51.H>

// DS18B20初始化函数
void DS18B20_Init() {
    // 此处省略代码,通常包括复位脉冲和存在脉冲检测
}

// 从DS18B20读取一个字节的函数
unsigned char DS18B20_ReadByte() {
    unsigned char i;
    unsigned char data = 0;

    for (i = 0; i < 8; i++) {
        // 此处省略代码,通常包括位延时以及读取位的逻辑
        data >>= 1;
        if (DS18B20_DQ) data |= 0x80;
    }

    return data;
}

// 主函数
void main() {
    unsigned char temp_high, temp_low;
    unsigned int temp;

    DS18B20_Init(); // 初始化DS18B20
    // ...此处省略其他初始化代码

    // 循环读取温度数据
    while(1) {
        temp_high = DS18B20_ReadByte(); // 读取温度高位
        temp_low = DS18B20_ReadByte(); // 读取温度低位
        temp = ((unsigned int)temp_high << 8) | temp_low; // 合成温度值
        // ...此处省略显示或进一步处理代码
    }
}

在上述示例代码中,我们看到了如何使用51单片机通过编程来读取DS18B20传感器数据的基本逻辑。这里需要强调的是,在实际应用中,需要在读取数据前后添加适当的延时和控制逻辑,以确保数据的准确性。

51单片机在温度监测中的应用虽然简单,但其稳定性和易用性使其在教育、工业控制和一些特定领域中仍然有着广泛的使用基础。

4. DS18B20编程实例解析

4.1 编程环境准备

4.1.1 硬件开发板选择与搭建

选择硬件开发板是进行DS18B20编程的第一步。常见的开发板有Arduino、STM32等,考虑到篇幅,我们将以Arduino为例。首先,确保你拥有以下组件:

  • Arduino UNO开发板
  • DS18B20温度传感器
  • 4.7kΩ上拉电阻
  • 杜邦线若干
  • 电脑安装有Arduino IDE

搭建硬件环境的过程如下:

  1. 将DS18B20的数据线(DQ)连接至Arduino的数字引脚(推荐使用D2),并通过4.7kΩ上拉电阻连接至5V供电线。
  2. 将DS18B20的VDD引脚连接至5V供电线,GND引脚连接至GND。
  3. 连接好杜邦线之后,将Arduino开发板与电脑相连。

4.1.2 软件编程环境配置

在电脑上配置Arduino IDE环境,包括安装Arduino IDE和相应的驱动程序。如果Arduino已经被识别,接下来进行以下步骤:

  1. 打开Arduino IDE,在“工具”菜单下选择对应的开发板型号和端口。
  2. 在“管理库”中搜索并安装DallasTemperature库和OneWire库,这两个库简化了DS18B20传感器的通信过程。

4.2 程序流程设计

4.2.1 传感器初始化与数据采集

编写程序首先要进行传感器的初始化,并读取温度数据。以下是一段Arduino代码示例:

#include <OneWire.h>
#include <DallasTemperature.h>

// 数据线连接至Arduino的D2引脚
#define ONE_WIRE_BUS 2

OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup(void) {
  // 开始串行通信
  Serial.begin(9600);
  // 启动DS18B20传感器
  sensors.begin();
}

void loop(void) {
  // 调用sensors.requestTemperatures()来读取温度信息
  sensors.requestTemperatures();
  // 获取并打印温度
  float temperatureC = sensors.getTempCByIndex(0);
  Serial.print("当前温度: ");
  Serial.print(temperatureC);
  Serial.println("°C");
  delay(1000);
}

代码解释: setup() 函数中初始化串行通信和传感器。 loop() 函数周期性地读取温度,并通过串行端口输出。

4.2.2 数据转换与显示处理

得到温度数据后,可能需要将其转换成不同的单位或在显示设备上展示。以下是如何在LCD显示屏上展示温度数据的示例代码:

#include <LiquidCrystal.h>
#include <OneWire.h>
#include <DallasTemperature.h>

// 初始化LCD,参数分别为RS, E, D4, D5, D6, D7引脚
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup(void) {
  // 设置LCD的列数和行数:
  lcd.begin(16, 2);
  // 启动串行通信和传感器
  Serial.begin(9600);
  sensors.begin();
}

void loop(void) {
  sensors.requestTemperatures();
  float temperatureC = sensors.getTempCByIndex(0);
  // 将温度显示在LCD的第一行
  lcd.setCursor(0, 0);
  lcd.print("Temp: ");
  lcd.print(temperatureC);
  lcd.print((char)223); // 显示摄氏度符号
  lcd.print("C");
  // 通过串行端口打印温度信息
  Serial.print("当前温度: ");
  Serial.print(temperatureC);
  Serial.println("°C");
  delay(1000);
}

代码解释: setup() 函数中初始化LCD和传感器。 loop() 函数周期性地读取温度并通过LCD展示。

以上代码展示了如何用Arduino读取DS18B20传感器数据,并在串行端口和LCD显示屏上显示温度信息。硬件连接、软件安装、编程与数据显示,这些都是实现DS18B20传感器编程的关键步骤。

5. DS18B20电路设计指南

5.1 电路设计基本要求

5.1.1 电源与接地设计

DS18B20数字温度传感器的工作电压范围较广,通常为3.0V至5.5V,因此供电方式灵活。在设计电源时,可以采用线性稳压器或者低压差线性稳压器(LDO)为DS18B20提供稳定的电压。例如,可以使用LM7805稳压器,将输入的5V电源稳定输出为DS18B20所需的3.3V电压。

在接地设计方面,注意DS18B20的GND引脚必须连接到单片机的地线,以保证两者之间的电压参考点相同。良好的接地设计能够降低噪声干扰,提高传感器的测量准确性。

5.1.2 外围元件选型与布局

电路设计时除了考虑DS18B20本身的电源和接地外,还需根据实际应用选择适当的外围元件。对于DS18B20而言,外围元件主要包括上拉电阻和电源滤波电容。

  • 上拉电阻:DS18B20的DQ数据线需要一个上拉电阻,推荐值为4.7kΩ至10kΩ之间,用于确保数据线在空闲时是高电平状态。
  • 电源滤波电容:为了减少电源噪声,建议在DS18B20的VDD和GND之间加一个0.1μF的陶瓷电容。

元件布局应该尽量紧凑,以减少线路长度和寄生效应,提高信号传输的稳定性。电源和地线应该尽可能宽,并以星形接地方式,将模拟地和数字地分开处理,避免数字噪声影响传感器的模拟部分。

5.2 电路图的绘制与分析

5.2.1 绘制DS18B20连接STC/51单片机的电路图

在绘制电路图时,可以使用各种电路设计软件,例如Eagle、KiCad或者Altium Designer。这里以一个简单的例子来说明如何将DS18B20与STC单片机连接。

  1. 将DS18B20的VDD引脚连接到3.3V电源。
  2. 将DS18B20的GND引脚连接到单片机的GND。
  3. 将DS18B20的DQ数据线连接到STC单片机的一个可用的I/O口,并通过一个4.7kΩ的上拉电阻连接到3.3V电源。
  4. 如果有必要,可添加一个0.1μF的电容在DS18B20的VDD和GND之间。
graph TB
A[STC单片机] -->|I/O口| B[DS18B20 DQ]
B -->|上拉| C[3.3V]
C -->|VDD| D[DS18B20]
D -->|GND| E[电源地]

5.2.2 电路功能及工作原理说明

电路工作时,STC单片机通过其I/O口为DS18B20提供时序控制,读取数据线上的数据,并解析温度值。工作原理基于以下步骤:

  1. 初始化 : 单片机输出复位脉冲,DS18B20被初始化,等待单片机发送转换命令。
  2. 温度转换 : 单片机向DS18B20发送温度转换命令,DS18B20开始测量环境温度。
  3. 数据读取 : 温度转换完成后,单片机读取DS18B20内的温度数据。由于DS18B20支持数字输出,数据读取不受距离和线路质量的影响。

通过合理的电路设计和元件选择,上述电路能确保传感器稳定可靠地工作,并为温度监测提供准确的数据。

6. DS18B20温度测量范围及报警功能

6.1 温度测量范围设定

DS18B20温度传感器提供了广泛的测量范围,支持从-55°C至+125°C的温度测量,精度可以根据不同型号在±0.5°C至±2°C之间选择。这就意味着用户可以根据具体应用场景需求选择合适的型号,以实现精确的温度监测。

6.1.1 传感器精度与测量范围

精度和测量范围是选择DS18B20型号时重要的考量因素。例如,DS18B20-00+型号提供了±0.5°C精度,在-10°C至+85°C范围内测量;而DS18B20U-00+则适用于更宽泛的温度环境,精度稍低但也能满足一般要求。用户需按照应用需求进行选择,以获取最佳测量效果。

6.1.2 设置测量上下限与警告阈值

为了及时响应异常温度情况,我们需要为DS18B20设定合适的测量上下限和警告阈值。通过编写控制代码,当温度超出预设范围时,单片机能够触发报警机制。以下是一个简单的示例代码段用于设置阈值并检查温度是否超出范围:

// DS18B20 Temperature Reading and Threshold Checking Example
#include <OneWire.h>
#include <DallasTemperature.h>

// Data wire is plugged into pin 2 on the Arduino
OneWire oneWire(2);
DallasTemperature sensors(&oneWire);

// 设定的温度上下限和警告阈值
const float lowerLimit = 20.0; // 最低温度警告阈值
const float upperLimit = 30.0; // 最高温度警告阈值

void setup(void) {
  Serial.begin(9600);
  sensors.begin();
}

void loop(void) {
  // 调用sensors.requestTemperatures()读取温度
  sensors.requestTemperatures();
  float temperatureC = sensors.getTempCByIndex(0); // 获取温度
  Serial.print("Current temperature is: ");
  Serial.print(temperatureC);
  Serial.println("°C");

  // 检查温度是否超出设定阈值范围
  if(temperatureC < lowerLimit || temperatureC > upperLimit){
    Serial.println("Temperature out of bounds!");
  }
  delay(1000);
}

6.2 报警功能的实现

为了更有效地应对异常温度情况,DS18B20与STC/51单片机结合使用时,需要设计并实现报警电路和报警处理程序。

6.2.1 设计报警电路

设计报警电路时,可以考虑使用简单的蜂鸣器或LED指示灯作为报警信号输出。以下是使用51单片机实现的一个基本报警电路图示例:

  +5VDC -----> | / | -----> | | -----> | | -----> [蜂鸣器]
               |   |         |   |       |   |
              GND           P1.0     P1.1

这里,P1.0和P1.1是单片机的两个I/O口。当P1.0和P1.1同时为低电平时,蜂鸣器响起,发出报警声音。

6.2.2 编写报警处理程序

编写报警处理程序时,需要将检测到的温度值与预设的阈值进行比较,如果超出范围,单片机将通过控制I/O口输出低电平信号给蜂鸣器,从而触发报警。以下是对应的程序代码示例:

// 51单片机报警程序示例
#include <REGX51.H>

void delay(unsigned int ms) {
    unsigned int i, j;
    for (i = ms; i > 0; i--)
        for (j = 110; j > 0; j--);
}

void main() {
    while(1) {
        // 模拟从DS18B20获取的温度值
        float temperatureC = 31.0; // 假设温度高于上限阈值
        if(temperatureC > upperLimit) {
            // 温度超过上限阈值,发出报警
            P1 = 0x00; // P1口全部输出低电平
        } else {
            P1 = 0xFF; // P1口全部输出高电平,关闭报警
        }
        delay(1000); // 延时1秒
    }
}

以上代码简单示例了如何根据温度值的变化控制报警电路,当然实际应用中需要结合DS18B20的精确读取和处理逻辑来实现。

通过温度范围设定和报警功能的实现,DS18B20能够在多种应用场景中,如工业设备监控、家用电器温度控制等,提供可靠的温度监测解决方案。
