空调接线，你会了吗？

     空调在安装、维修过程中需要接线的情况还是很多的，尤其是在加长连接线的过程中，个别师傅由于未按标准操作，导致烧坏电源线、主板电器元件、保险管以及产生通讯故障的情况很多，今天在此分享接线的一系列操作标准及注意事项，具体如下：

一、加长连接线接驳

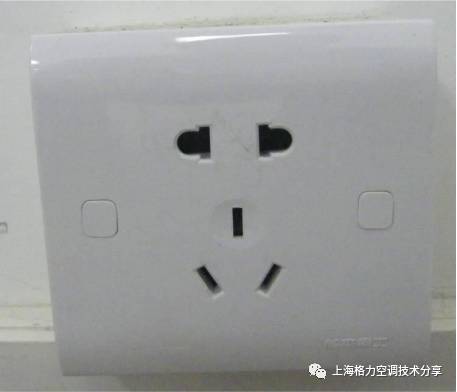

     1、检查电源线是否老化漏电？漏电开关保护是否合格？有无接地线，插座

电路是否左零右火？

     2、检查电源电压是否正常？空调器的电源电压为单相220V~或三相380V 3N ~，电源频率为50Hz，其电压波动范围是±10%，如不符应采取稳压措施；

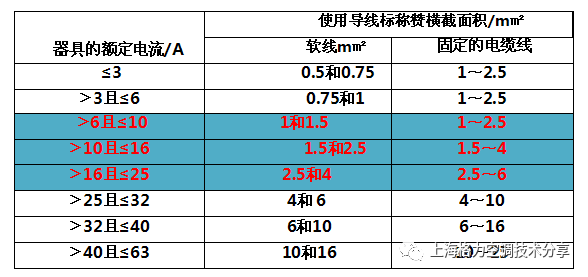

      3、根据下表要求，检查用户家的电源线是否能承受负荷

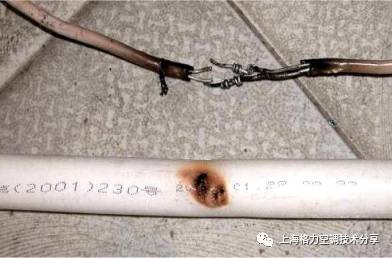

     某区域曾发生一茶楼安装1台柜机，未检查茶楼电源线(4m㎡铝线)是否能承受负荷，匆忙安装，结果因为铝线着火引发火灾的严重事故。

      4、加长线的要求

   (1)380V电压的不允许接驳，必须更换整根电源线；

   (2)220V 电源连接线如需要加长，必须选用和原导线相同直径和材质的铜线，禁止使用铝线或铜铝线相接(自购线时必须用验明材质)；

   (3)采用同色线接驳或替换使用必须有标识，方便区分接线和维修；避免接错产生严重后果(120机接驳线经常出现该类问题)；

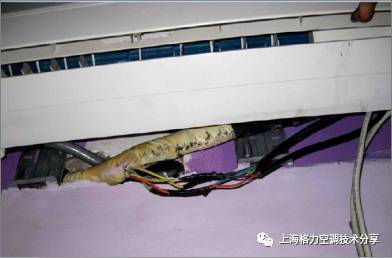

   (4)将连接线接驳点置于室内，禁止将接驳接头置于内机后侧，防止凝露

漏水造成短路。

    A：不能确定铜连接线的平方数，可以通过数铜丝根数来判断；

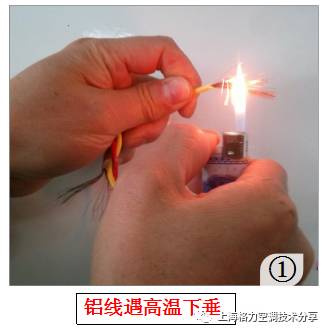

    B：不能确定连接线是铜或铝镀铜，可用打火机燃烧，铝镀铜的铜丝烧红后

下垂很快烧断，铜丝不会(原因：铜的熔点是1085度，铝的熔点是660度)。

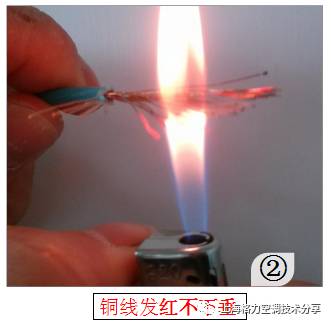

     判定技巧: 在购买之前，用打火机烧电源线线芯，若线芯被烧熔下垂，则该电源线为铜包铝线，不符合使用要求(丁烷火焰温度：500℃  左右，铝熔点：660.4℃，铜熔点：1083.4℃)。

    5、接驳要求

   (1)接触电阻尽可能小，对接铜线线径要相同，禁止使用铝线或铜铝线 接驳；

   (2)接驳可靠性：接驳好后用约8KG的力拉，不会松脱；

   (3)接头保护：接头应耐腐蚀、耐氧化，必须对接头位置进行锡焊保证牢靠，并用绝缘胶布或热缩套管包扎，保证绝缘有效性；

   (4)接头位置：接头尽量置于室内，但禁止接头放在内机后侧，禁止把接头裸露在室外，避免凝露造成短路。

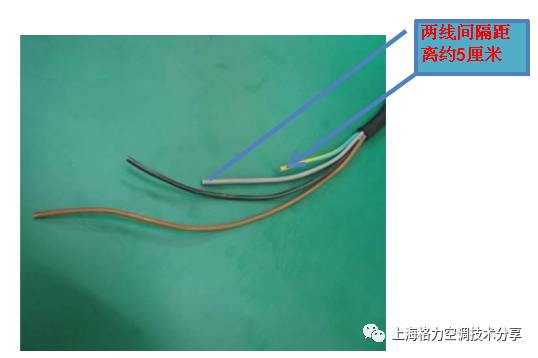

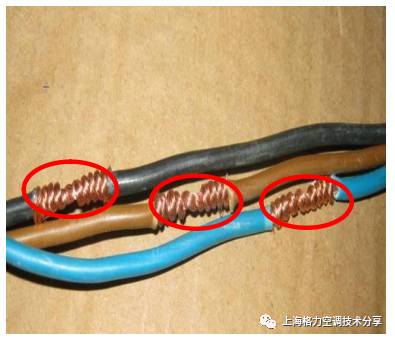

第一步：多股导线连接时各接驳点需错开，间隔距离约为5CM合适;

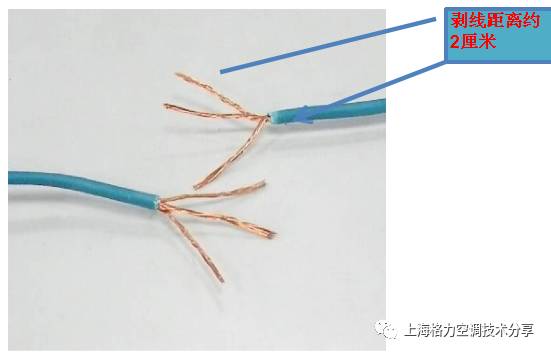

第二步：剥去绝缘层(约2CM)，把露出的铜丝分成三小股；

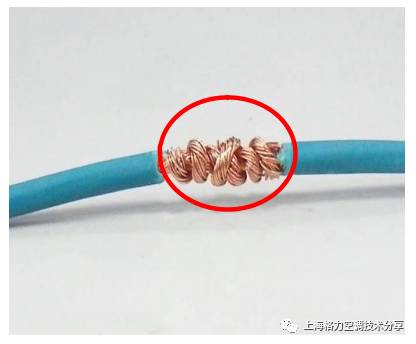

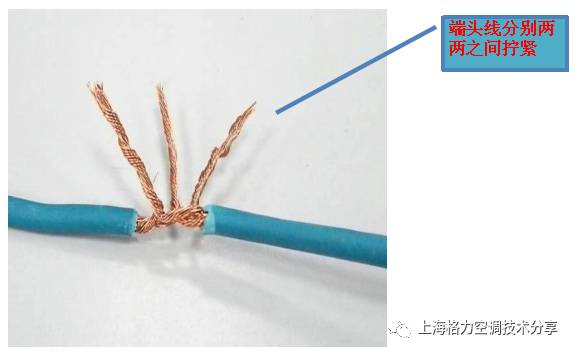

第三步：从每根铜线选择另一端铜丝交叉拧紧，形成三股铜丝；

第四步：把拧紧的三股铜丝扳倒，沿主铜丝旋紧；

第五步：把另外的电源线按以上方式拧紧；

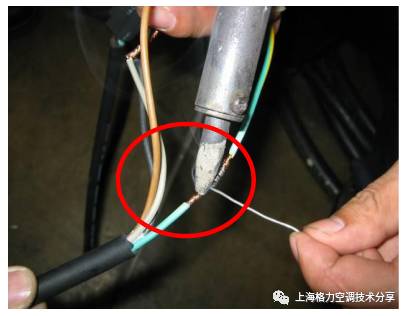

第六步：对接头进行锡焊；

第六步：用绝缘电工胶布或热缩管套对接头进行包扎；

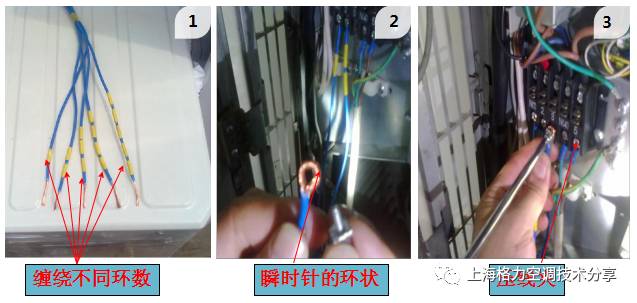

     6、在接线板上接线注意事项

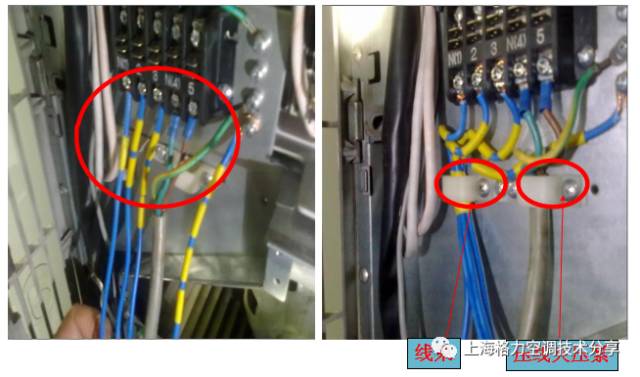

   (1)每展伸1根连接线必须在两端用绝缘胶布分别缠绕不同环数作为标识；

   (2)剥去线两端的绝缘胶皮(长度约2CM)，把铜丝拧紧弯成环状；

   (3)穿上固定螺栓按色环数分别固定在内机相应接线板的接线位上。

     7、整理连接线

     把线用绝缘胶布缠绕成束，并用压线夹压紧防止线被拉脱。

二、风机电机接线

      主要故障机型集中在风管、盘管FG、PG电机，以下以风机盘管机FP-85WA-K为例：

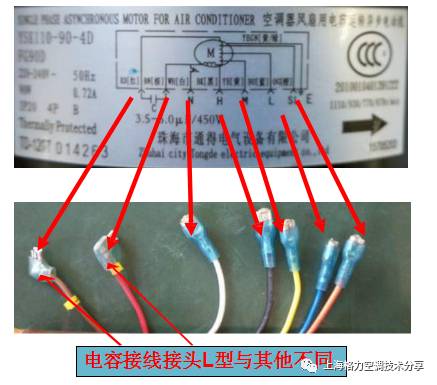

如需重接时，必须按电机铭牌上的线路图、电器接线图接线

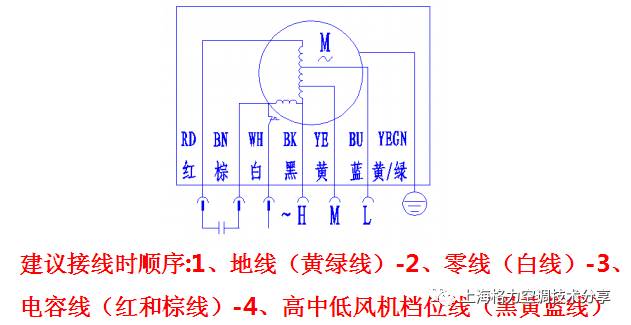

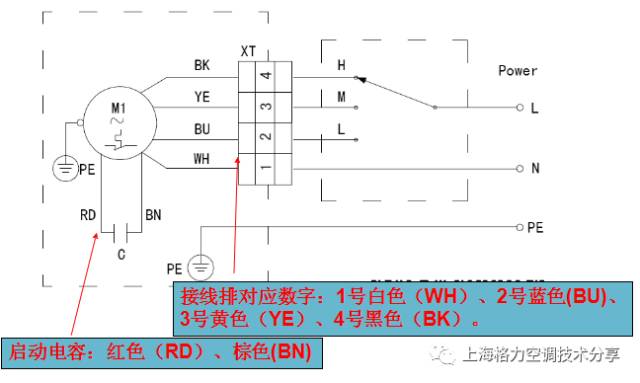

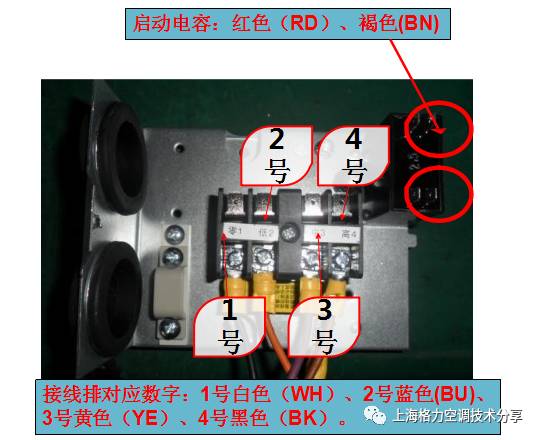

     维修人员在重接FG、PG电机线(风管、盘管电机)时，接线要 按电机铭牌上的线路图接线，即如下线路图所示：黑、黄、  蓝为高、中、低、三根挡位线，白线为零线。

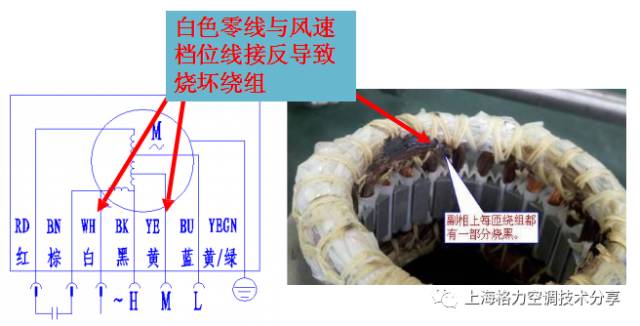

     如果把白线(零线)与黑、黄、蓝、橙中任意一条线接反，一旦接错，则就会烧坏绕组(线圈)。如下图：

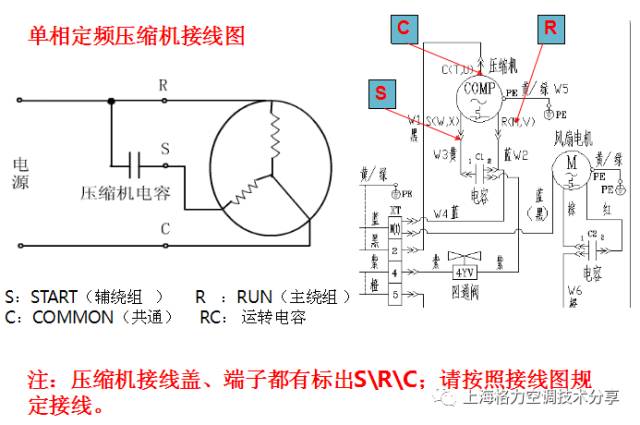

三、压缩机接线

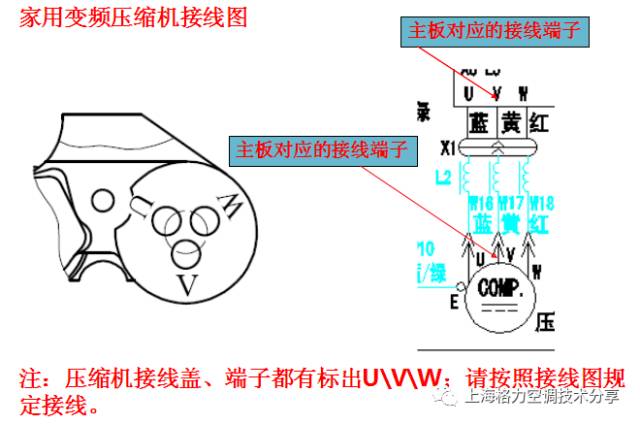

     严禁将压机线接驳或更换插片端子，否则会出现线路、端子  烧坏情况

     注：配线出现异常时，需按要求更换新的合格配线，接线时务必确保连接牢固可靠。

四、典型案例

     1、案例1

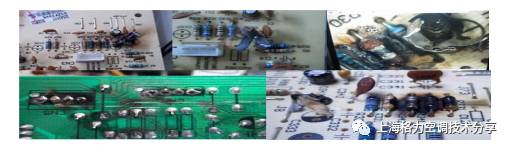

     现象：加长线后高压开关线接火线L线、负载(压机、风机)线上，过流保  护器上PCB板铜皮烧断；主要集中的机型有：清新风、空调贵族、风韵柜机、悦风柜机、天井机等，烧坏如下图。

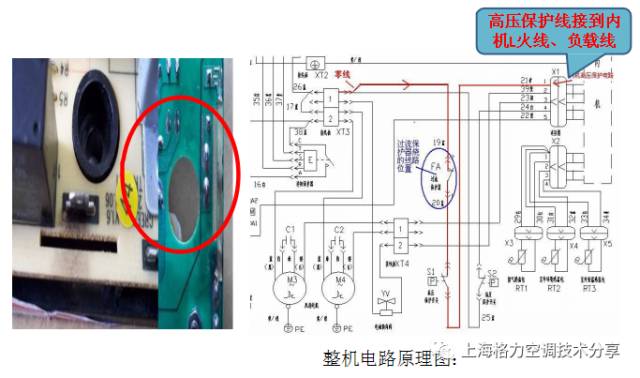

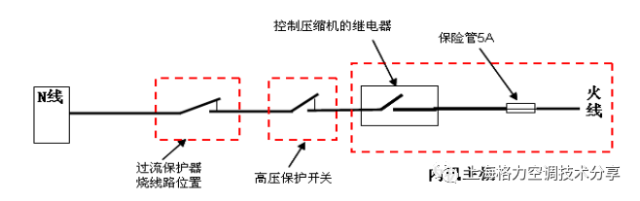

     结论：如用户加长线时，高压保护开关线与控制压缩机线(或其它负载)接反，上电几秒后主板上的保险管会烧断，原理图如下：

     验证：  如果对调高压保护开关线与控制压缩机线时，本身控制N线的高压保护开关线另一端变成接L线，就造成L与N线短路，线上最薄弱的地方就是保险管，所以必先烧保险管，而过流保护器上线路不会被烧断。如果遇到上电几秒烧主板保险管就要注意是否已接错线。

    2、 案例2

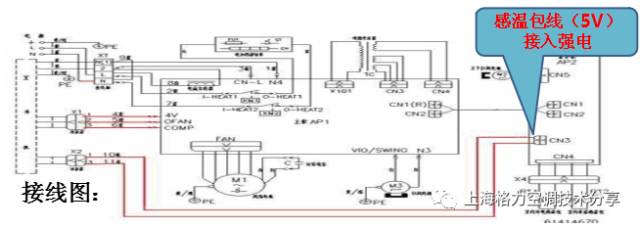

     现象：柜机将强电接到感温包线路烧显示板感温包线路器件；

     分析：室内显示板上的排气感温包线要引到室外机上；如加长线后将强电与感温包线接在一起，感温包电路元器件烧坏。

     3、案例3

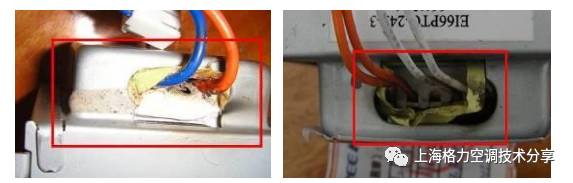

     现象：三相120柜机零火线接错，压变压器线圈烧毁，PTC爆炸，漆包线骨架热熔

     结论：3相电火线、零线接反，接入380V电压导致电源变压器初级烧毁

    4、案例4

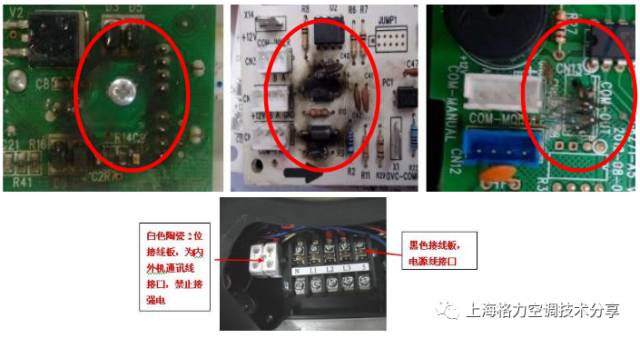

     现象：天井机485通讯电路元器件烧坏，特别是485电路的限流电阻。

      结论：端子应接入的是信号线，都是5V的弱电信号，如果接入强电220V后，整个电路将被烧坏

      以上接线方法及注意事项，望大家认真学习，严格按照标准操作，规范接线。
