本文介绍了如何利用Python的comtypes库连接SAP2000和ABAQUS，实现从SAP2000中获取模型信息并在ABAQUS中进行参数化建模。通过SAP2000 API获取选中对象的详细信息，如节点坐标和截面尺寸，从而实现模型在不同软件间的迁移。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在设计过程中，对于一些复杂的节点或是关键的构件，我们有时候会采用ABAQUS、ANSYS等通用有限元软件进行分析。在这一过程中，建模往往会花费大量的时间。

SAP2000 API 支持Python在内的多种编程语言，用户可以通过编写程序控制SAP2000，调用各种功能，实现建模、分析、后处理等；同时ABAQUS提供了用Python进行二次开发的能力。于是我想，是否可以利用Python将ABAQUS与SAP2000连接，使ABAQUS可以直接访问SAP2000的模型信息，在SAP2000中选择一个节点或是一个构件，就可以在ABAQUS中直接将模型建出。本文是我对解决这一问题的过程进行的一些整理。

整体思路大致如下：

1. 实现在ABAQUS中访问SAP2000。

2. 通过SAP2000 API读取建模时所需要的信息，如截面尺寸、节点坐标等。

3. 利用Python在ABAQUS中进行参数化建模。在以往的文章中有过介绍，本文不再赘述。

01.

安装comtypes包

SAP2000二次开发的帮助文档(CSi_OAPI_Documentation.chm)中，给出了Python访问SAP2000的方法：

//访问已经打开的SAP2000模型

1. import comtypes.client

2. SapObject = comtypes.client.GetActiveObject("CSI.SAP2000.API.SapObject")

3. SapModel = SapObject.SapModel

(文中代码及路径均可向右滑动)

//访问未打开的SAP2000模型

1. import comtypes.client

2. SapObject = comtypes.client.CreateObject("CSI.SAP2000.API.SapObject")

3. SapObject.ApplicationStart()

4. SapModel = SapObject.SapModel.

5. SapModel.File.OpenFile(path)#path为模型的路径

因此，要实现通过ABAQUS访问SAP2000，只需要安装comtypes包即可。以下介绍安装过程。

(1) 在ABAQUS安装目录中找到python2.7文件夹，以我的电脑为例，路径为：

C:\SIMULIA\Abaqus\6.14-4\tools\SMApy\python2.7

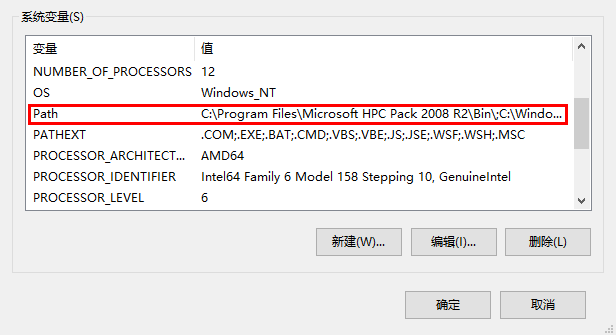

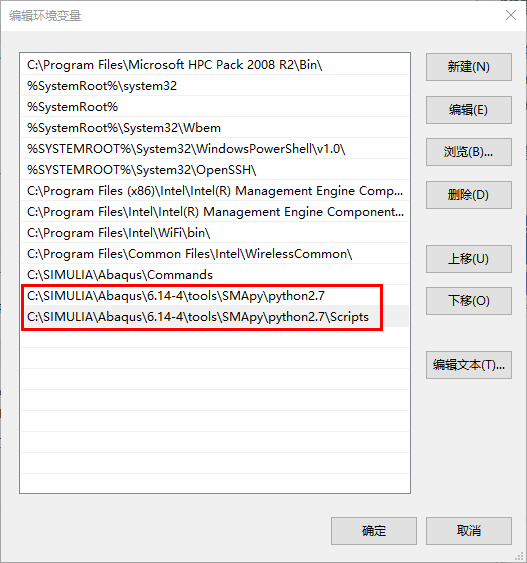

(2) 设置环境变量：右击此电脑-属性，在高级系统设置中打开环境变量，编辑系统变量中的Path变量，将刚刚的路径及路径下的Scripts文件夹导入Path中。

(3) 安装comtypes包：在CMD中输入下列代码并回车。

pip install comtypes -i http://pypi.douban.com/simple --trusted-host pypi.douban.com

当其显示“Successfully installed comtypes”时，comtypes安装成功！

(4) 验证ABAQUS是否可以访问SAP2000：打开ABAQUS，在界面下方的命令行接口处键入以下命令：

>>> import comtypes.client

>>> SapObject = comtypes.client.CreateObject("CSI.SAP2000.API.SapObject")

>>> SapObject.ApplicationStart()

如果SAP2000成功运行，那么就恭喜你，ABAQUS中的Python已经可以控制SAP2000了！

02.

通过SAP2000 API获取模型信息

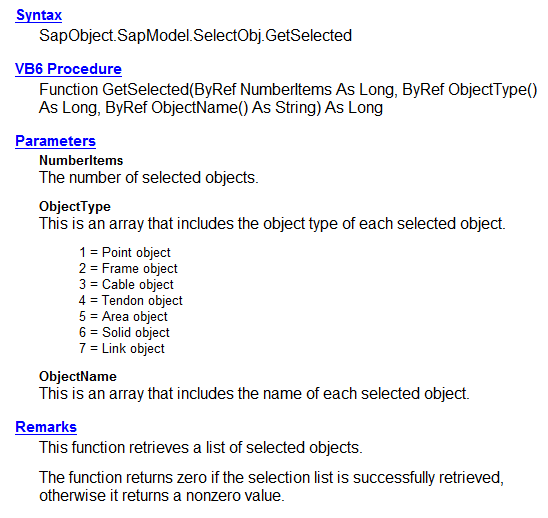

SAP2000二次开发的帮助文档(CSi_OAPI_Documentation)中提供了丰富的函数，可以帮助我们实现绝大多数在SAP2000中的操作。接下来以SapObject.SapModel.SelectObj.GetSelected函数为例，简单介绍如何通过SAP2000 API获取模型信息。

SapObject.SapModel.SelectObj.GetSelected是用于检索模型中被选对象的函数。在模型中随意选几个节点或单元，在命令行中输入该函数并按回车，返回了一个列表。

>>> SapObject.SapModel.SelectObj.GetSelected()

[5, (1, 2, 2, 2, 2), (u'3415', u'5086', u'5087', u'5175', u'5176'), 0]

结合帮助文档，我们依次来看列表中4个元素分别表示什么意思：

“5”为NumberItems，表示一共选中5个对象；
“(1, 2, 2, 2, 2)”为ObjectType，表示这5个对象各种的类型，由帮助文档可知，这5个对象处第一个为Point对象外，其余均为Frame对象；
“(u'3415', u'5086', u'5087', u'5175', u'5176')”为 ObjectName，表示这5个对象各种的编号；
最后的一个“0”代表函数成功运行。
