SU草图大师是一款简单容易上手的建模软件,现在越来越受设计师的欢迎,它出图快,效果好,效率高。但是很多刚接触学习草图大师的小伙伴对于图标和快捷键的认识都还不够了解,今天和大家分享草图大师的入门级命令。上干货!
二维绘图工具
包括有直线,矩形,圆,圆弧,多边形和手绘线。
编辑工具
包括有移动,旋转,缩放,推拉,路径跟随,偏移复制。重点编辑工具,移动、旋转、缩放是建模工具通用的命令。推拉是草图大师使用率最高的命令,好像还申请了专利。路径跟随是为了纪念TIG出的一款插件集成进去的。偏移复制跟cad的offset差不多。
其 他
还有测量标注工具、视图查看工具,鼠标快捷键就可以操作,不需要点图标。最后是导人视和剖面相关命令。
掌握基本的命令后,需要了解草图大师的几个体系。组件和群组、材质系统、样式系统,图层系统。这些概念能循序渐进,一步步通过建模练习,慢慢熟练。
![18a3a0c1a9c645e0660f8fd64227f9aa.png](https://i-blog.csdnimg.cn/blog_migrate/593524dbd1fb0b299086c8c3834a6533.jpeg)
了解了建模的指令,建模的思路也很重要的,因为它直接关系到模型质量、建模速度以及后续修改难易。CAD导入之前彻底清理,只留墙线,全部炸开,图层归0。
1. 将导入SU的CAD成组,在它基础上描线,拉模型。一方面,有些cad没闭合,就差那么一点点,就这么一点点,不易查找,浪费时间。再者,新画的线容易选中,制作组件和组。并且新画的线用矩形拉,然后删掉多余的线,不会花很长时间。

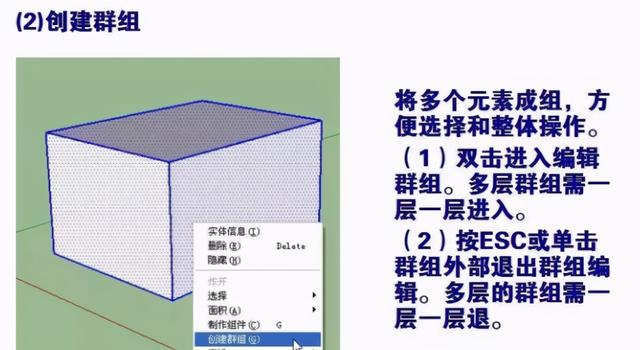

2、一定要制作组件和组。便于后期选中,修改和赋予材质。将需要同时修改的部件制作成组件,例如柱子,同样样式的窗户。这样修改一个后,其他的也会跟着改变。
3、把模型拆分开建。如室内背景墙的造型,拆分开来建模、成组,最后组合到一起,前期建模可能稍慢,但便于后期的选中与修改,赋予材质和修改材质也更方便。
导入其他渲染软件时,也更方便。但是创建建筑外立面模型时,需要整个模型成组,在它上面推拉出模型,这样更快。针对不同的模型,采用不同的建模方法。
接下来和小编一起认识下草图大师常用的命令

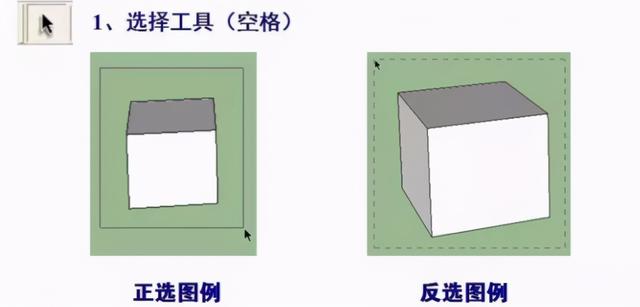

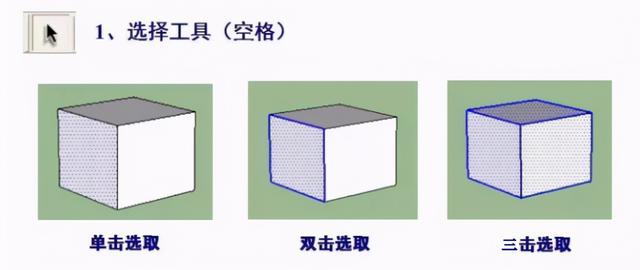

1.选择工具
![d14ba981d94d1550ebf68c82d8c66841.png](https://i-blog.csdnimg.cn/blog_migrate/ce3dbbec7a99f4199bc2261bb880fb2d.jpeg)
![6508b1c3dd31fe8f6bef274875c296ce.png](https://i-blog.csdnimg.cn/blog_migrate/4b0658443764df743962f3277760afda.jpeg)

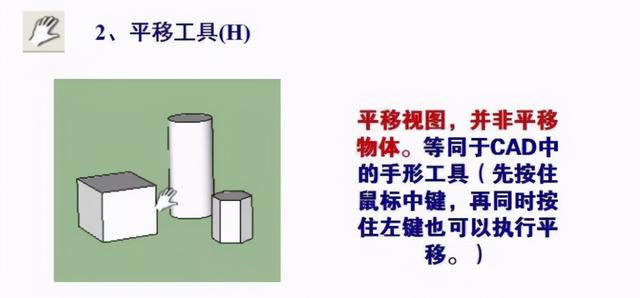

2.平移工具
![55a8d2cb6682cfe3a75b003b4d0a74ff.png](https://i-blog.csdnimg.cn/blog_migrate/354ae9916ef92b6589e5e851649034db.jpeg)

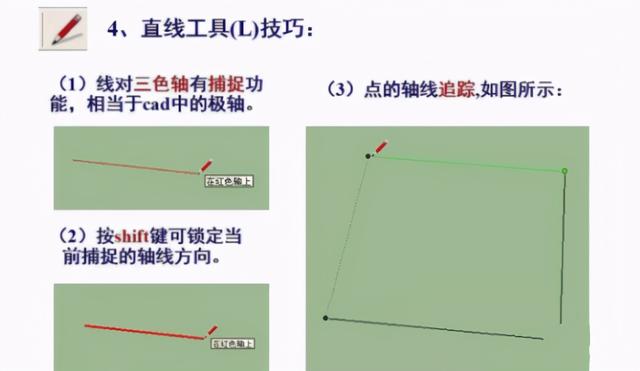

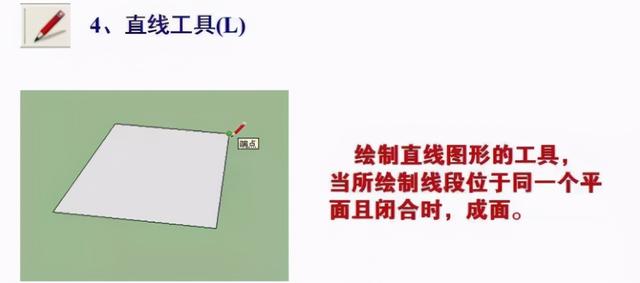

4.直线工具
![dbc61765c899431a6c2cc9bab2d6df9e.png](https://i-blog.csdnimg.cn/blog_migrate/5c9b398729af809dfb710cbf09b15b04.jpeg)
![d688637767666fadec7ccb593c6ec694.png](https://i-blog.csdnimg.cn/blog_migrate/f23fdd0fbcccf2743834ed2b8f2315c7.jpeg)

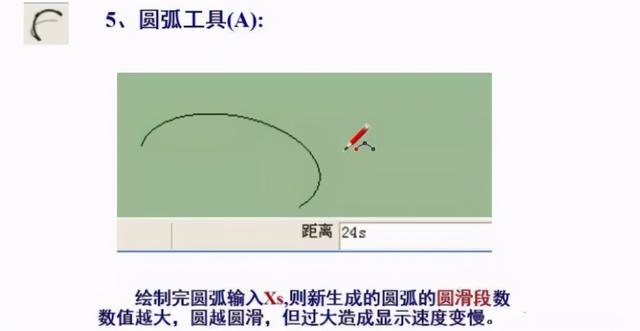

5.圆弧工具
![4e81b4d5de11f929e8a6cbd3650f4de4.png](https://i-blog.csdnimg.cn/blog_migrate/9cc6c60330de94f2310533b088dc1878.jpeg)

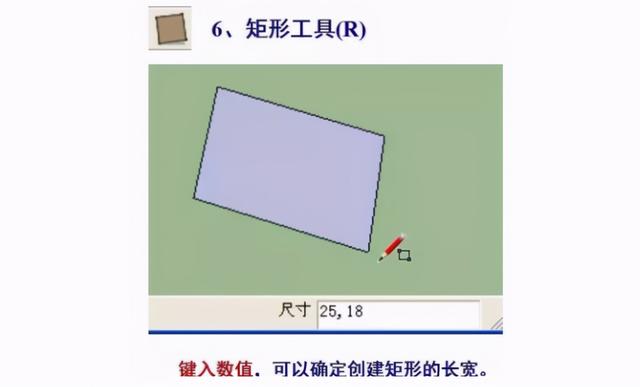

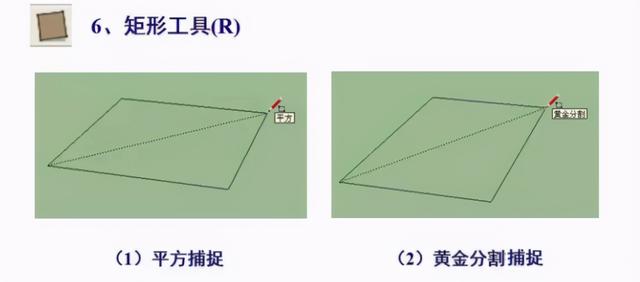

6.矩形工具
![cb99f5f2ea48ea3a2e877ce9642960bd.png](https://i-blog.csdnimg.cn/blog_migrate/b41c281d91ce8a44601f1528f6b4b271.jpeg)
![bd85d47c74a4e38bfec6d087760dd8c8.png](https://i-blog.csdnimg.cn/blog_migrate/920cda4373d213f334aa59b2d4f29606.jpeg)

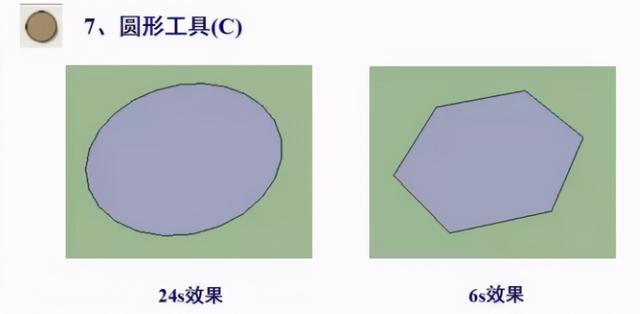

7.圆形工具
![89aae9fa9934c8766856b0f06d60d6d8.png](https://i-blog.csdnimg.cn/blog_migrate/789469fec64ef372ce7217e2876c02d8.jpeg)

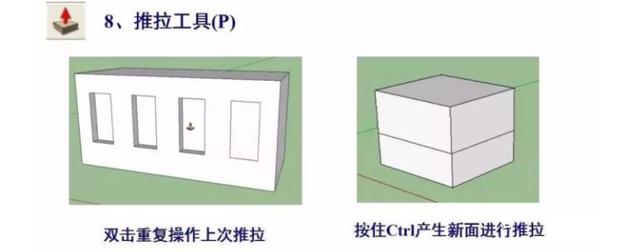

8.推拉工具
![47e97c5ad96bd73897afe35ba482b084.png](https://i-blog.csdnimg.cn/blog_migrate/8dd74296687df8972a7fc0573f629b79.jpeg)

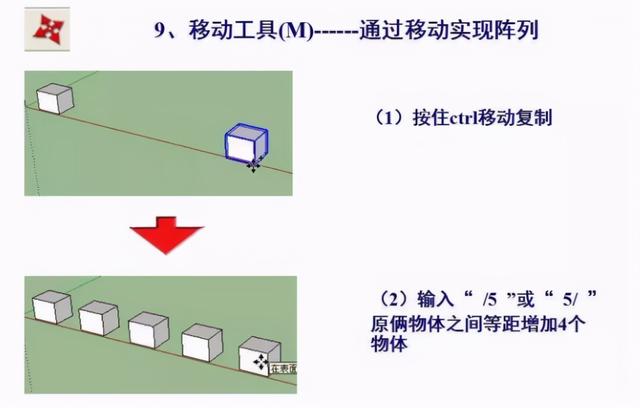

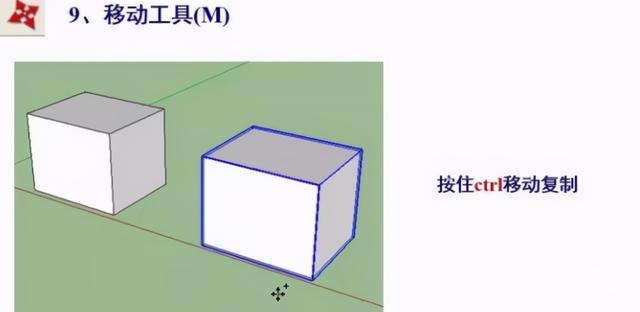

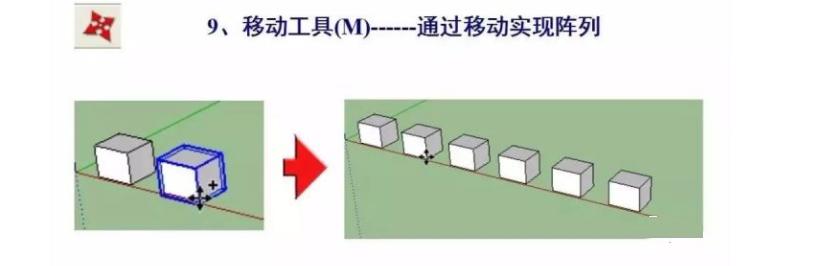

9.移动工具
![cef5c24ab44a1ec4ff61c45338aaa1c0.png](https://i-blog.csdnimg.cn/blog_migrate/cfdb2dc3ef874338caaf6f3d895ccad2.jpeg)
![d1bb0a6a23323f7727d6870eceade0a1.png](https://i-blog.csdnimg.cn/blog_migrate/0b5d623b8bca28787f9be73d93e0ff58.jpeg)
![43af23b68742b3e6d1ab803070865919.png](https://i-blog.csdnimg.cn/blog_migrate/91dcfa97cf5e7cd6b24def841e89d33c.jpeg)

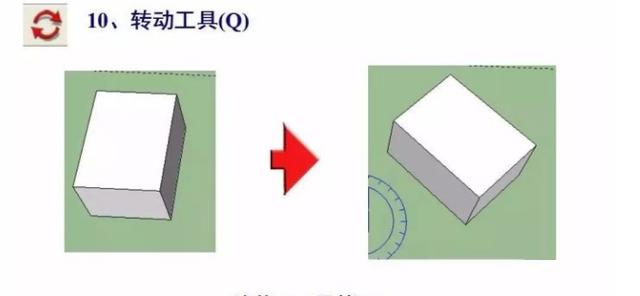

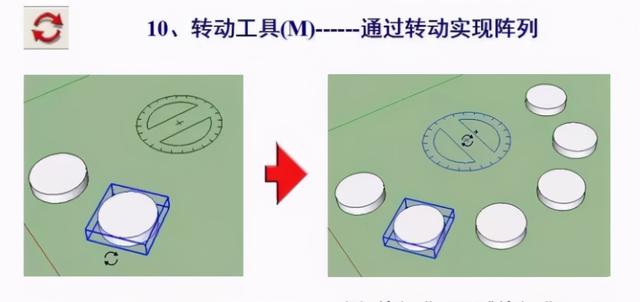

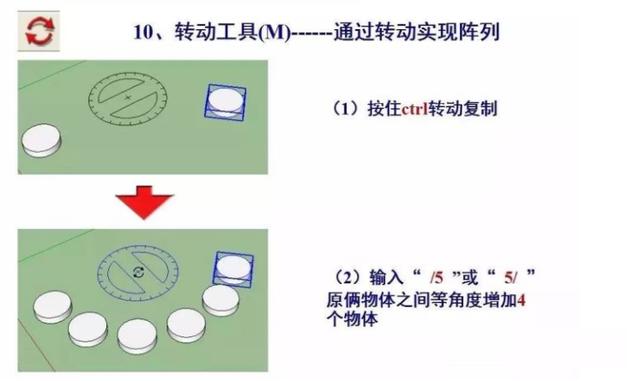

10旋转工具
![ba1a21c636de786b828b8dcbe7a202ad.png](https://i-blog.csdnimg.cn/blog_migrate/7fc554f05085cf1221e2f06bf4266265.jpeg)
![d4ec33b4e600584ce51d2b2369be343b.png](https://i-blog.csdnimg.cn/blog_migrate/394d428c3f89950bfd00a26fbae915df.jpeg)
![393b497bf06f7013ca01bfa0f8ab26b2.png](https://i-blog.csdnimg.cn/blog_migrate/8011ccb5365f32ad04b5a1c249cc3301.jpeg)

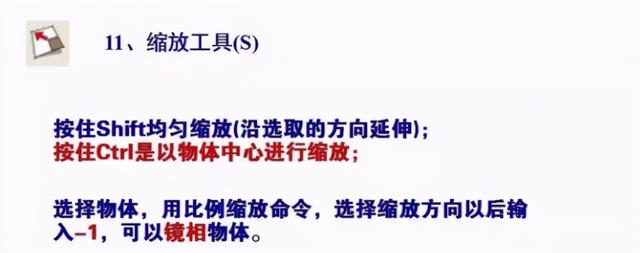

11.缩放工具
![28b74c1bd3637bcabae8212bd5ef46ce.png](https://i-blog.csdnimg.cn/blog_migrate/e89815fc4a34511b6bf981fd5a923ca5.jpeg)

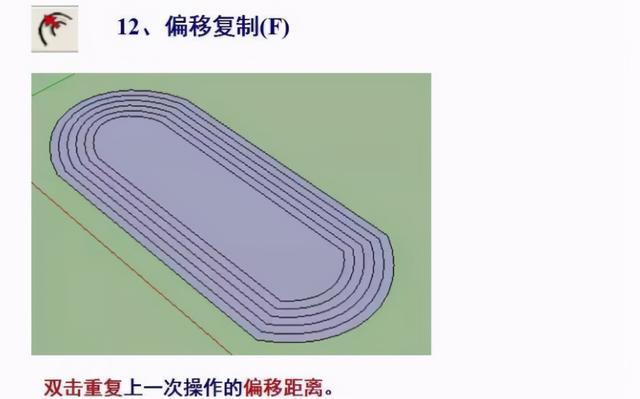

12.偏移复制
![496191c677cdee0be216e7c7425fd0ac.png](https://i-blog.csdnimg.cn/blog_migrate/c42a8289bcc4bdc20550018dccfa91f7.jpeg)
![ad38792f7466c989c9d8f0a0ad2784fb.png](https://i-blog.csdnimg.cn/blog_migrate/a5c5c25fb19c1c41167399fbfa3c2948.jpeg)

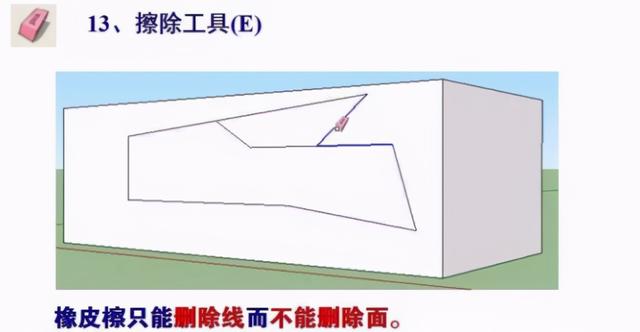

13.擦除工具
![09d6baa2aef2217487a9c3f38ed307f4.png](https://i-blog.csdnimg.cn/blog_migrate/b2cbfc81949734ceb92fa5f52b32a877.jpeg)

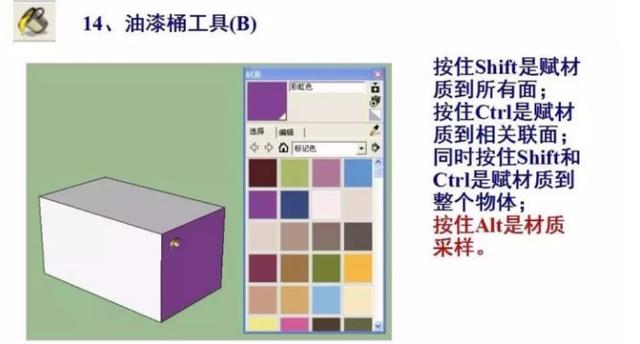

14.油漆桶工具
![2b88ef031574a88d848db6206b8b8a00.png](https://i-blog.csdnimg.cn/blog_migrate/3ca3de82128825cba83428fce624185f.jpeg)

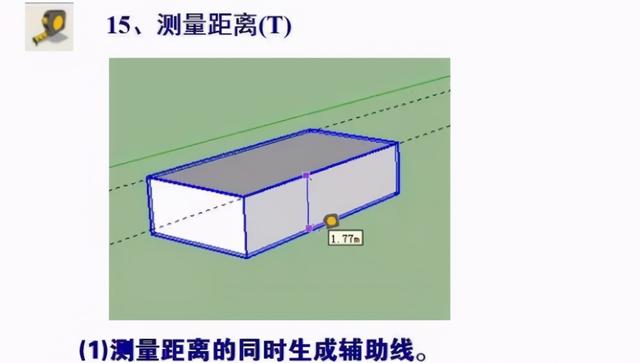

15.测量工具
![e8ae8fcd426073990ad4bf23a5cd7f4a.png](https://i-blog.csdnimg.cn/blog_migrate/f5d955ebb8aad386dcc3b058b835efa8.jpeg)

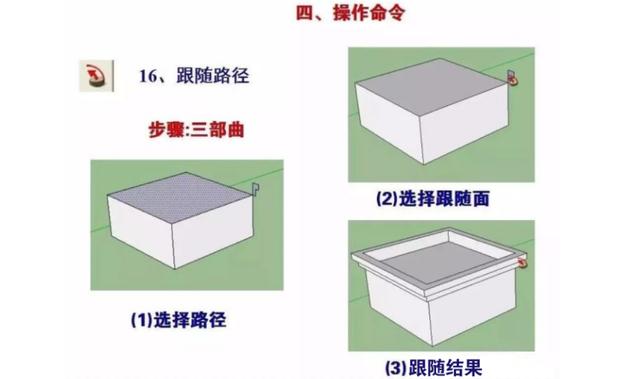

16.路径跟随
![1bd28054b669dc8d4a48416a0303e2ac.png](https://i-blog.csdnimg.cn/blog_migrate/4f3a72db132be2a2c4d2f1702db1aba7.jpeg)
![5a2c41d5748bbbb9b91c030780e122b6.png](https://i-blog.csdnimg.cn/blog_migrate/d664f2586f11dc91552d275edd2ebbe8.jpeg)
![82a65456efb988bb064e5db1653e879c.png](https://i-blog.csdnimg.cn/blog_migrate/306c1f7b835dedf445350e89185f27a6.jpeg)
SU草图大师的常用命令就这些,新入门的萌新可以先从认识和熟练操作入门命令学起,这样后期上手学习会更快!好了今天就分享到这里。下课!关注小编,可以了解更多3D建模,草图大师的学习技巧和知识!
我们下期再见!
