3641bs数码管C语言程序,树莓派控制3641BS数码管显示数字

最新推荐文章于 2023-06-13 12:42:32 发布
最新推荐文章于 2023-06-13 12:42:32 发布
阅读量3.2k 收藏 6
点赞数
文章标签： 3641bs数码管C语言程序

3641BS数码管是一个小LED显示器，可以显示4位数字和4个小数点。它是没有驱动的，使用它的方法就是控制每一个LED灯的亮起和熄灭。这个型号的数码管长这个样子：


硬件准备

树莓派

显像管 – 不是3641BS也可以，最好是位，没有驱动

至少12根杜邦线 – 连接GPIO和显像管引脚

排线，T形扩展板，面包板 – 非必须，方便调试，保护树莓派

原理

控制数码管显示数字的原理，简单来说就是让相应的LED亮起来。要让它亮就需要有电流通过，电流形成的条件是有电压。所以我们只要控制一个LED两端一端是高电平，一端是低电平，就可以让它发光了。

从上图看来，这个显像管一共有8(每个数字加点)X4=32个LED，一个LED需要两个引脚的话，那么一共需要64个引脚啦？

当然不是，树莓派一共才40个引脚呢。首先，每个数字的LED的一端格子控制电压，另一端公用，就可以达到控制电压的效果。例如显示一个数字的时候，将公用端设为低点平，在每个LED控制的一端，需要亮起的部分设置为高电平，不需要亮的部分设置低电平，就可以让它发光。公用端根据阳极和阴极的不同分为共阳极和共阴极显像管。在内部的公用电路是这样的：

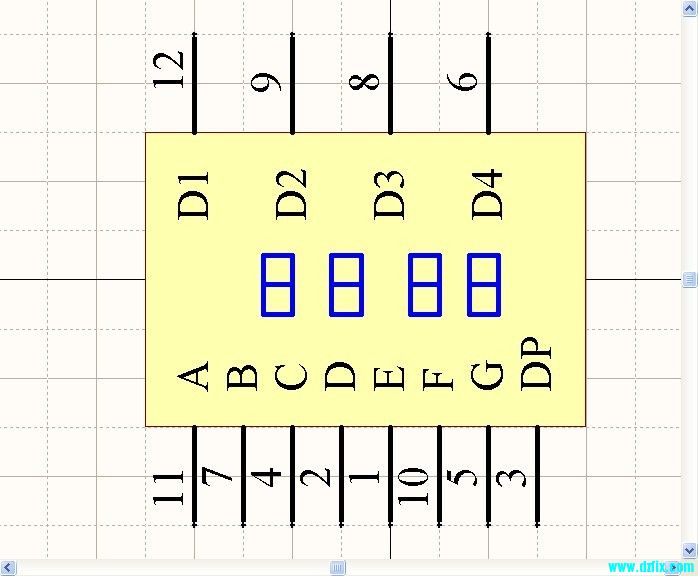

那这样的话，8个独立的加上一个公用的，只需要9个就行了，这样4个数字需要36个。也不是的，下图是3641的线路图：


最下面的图中，我们可以发现，四个数字除了共阴极的一端，其余的9个引脚都是公用的。事实上只有12个引脚。这种显示方式称为扫描显示，比如(共阳极为例)显示1234的话，第一个共阴极低电平，其余的共阴极高电平，要显示的字形按照上一个原理，亮起的是高电平，就在第一位上显示出1.其实这个时候，第一位灭掉的是低电平，其余的共阴极是高电平，也形成了回路，但是它们不会亮的，因为二极管单向导电，只能从阳极流向阴极。1ms之后，将第一共阴极拉高，熄灭第一位，亮起第二位，1ms之后亮第三位。这样循环显示，叫做「扫描显示」。人类的视觉停留时间是1/16s，所以不会有闪烁的效果，看起来就和静态显示一模一样。

代码

Python代码使用了GPIO，懂了上面的原理之后，代码看起来就非常简单了，基本不用赘述。值得一提的是，我使用的BCM编码的引脚，如果你昨晚之后发现某个LED不正常，可以对照这两幅图的LED编号-显像管引脚编号-GPIO编号找到不正常的那个LED，再找到引脚，顺着杜邦线找到现在使用的GPIO，然后换一个GPIO。



1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

#!/usr/bin/python

importRPi.GPIO

importtime

# mapping LED to GPIO

LED_A=26# 11

LED_B=19# 7

LED_C=22# 4

LED_D=6# 2

LED_E=17# 1

LED_F=11# 10

LED_G=9# 5

LED_DP=10# 3

# mapping public GPIO

DIGIT1=12# 12

DIGIT2=16# 9

DIGIT3=20# 8

DIGIT4=21# 6

# button

btn=27

#sleep time - loop displey

t=0.001

RPi.GPIO.setmode(RPi.GPIO.BCM)

RPi.GPIO.setup(LED_A,RPi.GPIO.OUT)

RPi.GPIO.setup(LED_B,RPi.GPIO.OUT)

RPi.GPIO.setup(LED_C,RPi.GPIO.OUT)

RPi.GPIO.setup(LED_D,RPi.GPIO.OUT)

RPi.GPIO.setup(LED_E,RPi.GPIO.OUT)

RPi.GPIO.setup(LED_F,RPi.GPIO.OUT)

RPi.GPIO.setup(LED_G,RPi.GPIO.OUT)

RPi.GPIO.setup(LED_DP,RPi.GPIO.OUT)

RPi.GPIO.setup(DIGIT1,RPi.GPIO.OUT)

RPi.GPIO.setup(DIGIT2,RPi.GPIO.OUT)

RPi.GPIO.setup(DIGIT3,RPi.GPIO.OUT)

RPi.GPIO.setup(DIGIT4,RPi.GPIO.OUT)

RPi.GPIO.output(DIGIT1,True)

RPi.GPIO.output(DIGIT2,True)

RPi.GPIO.output(DIGIT3,True)

RPi.GPIO.output(DIGIT4,True)

defshowDigit(no,num,showDotPoint=True):

RPi.GPIO.output(DIGIT1,False)

RPi.GPIO.output(DIGIT2,False)

RPi.GPIO.output(DIGIT3,False)

RPi.GPIO.output(DIGIT4,False)

if(num==0):

RPi.GPIO.output(LED_A,False)

RPi.GPIO.output(LED_B,False)

RPi.GPIO.output(LED_C,False)

RPi.GPIO.output(LED_D,False)

RPi.GPIO.output(LED_E,False)

RPi.GPIO.output(LED_F,False)

RPi.GPIO.output(LED_G,True)

RPi.GPIO.output(LED_DP,notshowDotPoint)

elif(num==1):

RPi.GPIO.output(LED_A,True)

RPi.GPIO.output(LED_B,False)

RPi.GPIO.output(LED_C,False)

RPi.GPIO.output(LED_D,True)

RPi.GPIO.output(LED_E,True)

RPi.GPIO.output(LED_F,True)

RPi.GPIO.output(LED_G,True)

RPi.GPIO.output(LED_DP,notshowDotPoint)

elif(num==2):

RPi.GPIO.output(LED_A,False)

RPi.GPIO.output(LED_B,False)

RPi.GPIO.output(LED_C,True)

RPi.GPIO.output(LED_D,False)

RPi.GPIO.output(LED_E,False)

RPi.GPIO.output(LED_F,True)

RPi.GPIO.output(LED_G,False)

RPi.GPIO.output(LED_DP,notshowDotPoint)

elif(num==3):

RPi.GPIO.output(LED_A,False)

RPi.GPIO.output(LED_B,False)

RPi.GPIO.output(LED_C,False)

RPi.GPIO.output(LED_D,False)

RPi.GPIO.output(LED_E,True)

RPi.GPIO.output(LED_F,True)

RPi.GPIO.output(LED_G,False)

RPi.GPIO.output(LED_DP,notshowDotPoint)

elif(num==4):

RPi.GPIO.output(LED_A,True)

RPi.GPIO.output(LED_B,False)

RPi.GPIO.output(LED_C,False)

RPi.GPIO.output(LED_D,True)

RPi.GPIO.output(LED_E,True)

RPi.GPIO.output(LED_F,False)

RPi.GPIO.output(LED_G,False)

RPi.GPIO.output(LED_DP,notshowDotPoint)

elif(num==5):

RPi.GPIO.output(LED_A,False)

RPi.GPIO.output(LED_B,True)

RPi.GPIO.output(LED_C,False)

RPi.GPIO.output(LED_D,False)

RPi.GPIO.output(LED_E,True)

RPi.GPIO.output(LED_F,False)

RPi.GPIO.output(LED_G,False)

RPi.GPIO.output(LED_DP,notshowDotPoint)

elif(num==6):

RPi.GPIO.output(LED_A,False)

RPi.GPIO.output(LED_B,True)

RPi.GPIO.output(LED_C,False)

RPi.GPIO.output(LED_D,False)

RPi.GPIO.output(LED_E,False)

RPi.GPIO.output(LED_F,False)

RPi.GPIO.output(LED_G,False)

RPi.GPIO.output(LED_DP,notshowDotPoint)

elif(num==7):

RPi.GPIO.output(LED_A,False)

RPi.GPIO.output(LED_B,False)

RPi.GPIO.output(LED_C,False)

RPi.GPIO.output(LED_D,True)

RPi.GPIO.output(LED_E,True)

RPi.GPIO.output(LED_F,True)

RPi.GPIO.output(LED_G,True)

RPi.GPIO.output(LED_DP,notshowDotPoint)

elif(num==8):

RPi.GPIO.output(LED_A,False)

RPi.GPIO.output(LED_B,False)

RPi.GPIO.output(LED_C,False)

RPi.GPIO.output(LED_D,False)

RPi.GPIO.output(LED_E,False)

RPi.GPIO.output(LED_F,False)

RPi.GPIO.output(LED_G,False)

RPi.GPIO.output(LED_DP,notshowDotPoint)

elif(num==9):

RPi.GPIO.output(LED_A,False)

RPi.GPIO.output(LED_B,False)

RPi.GPIO.output(LED_C,False)

RPi.GPIO.output(LED_D,False)

RPi.GPIO.output(LED_E,True)

RPi.GPIO.output(LED_F,False)

RPi.GPIO.output(LED_G,False)

RPi.GPIO.output(LED_DP,notshowDotPoint)

if(no==1):

RPi.GPIO.output(DIGIT1,True)

elif(no==2):

RPi.GPIO.output(DIGIT2,True)

elif(no==3):

RPi.GPIO.output(DIGIT3,True)

elif(no==4):

RPi.GPIO.output(DIGIT4,True)

defdisplay_data():

whileTrue:

time.sleep(t)

showDigit(1,int(time.strftime("%m",time.localtime(time.time())))/10,False)

time.sleep(t)

showDigit(2,int(time.strftime("%m",time.localtime(time.time())))%10,True)

time.sleep(t)

showDigit(3,int(time.strftime("%d",time.localtime(time.time())))/10,False)

time.sleep(t)

showDigit(4,int(time.strftime("%d",time.localtime(time.time())))%10,False)

defdisplay_time():

whileTrue:

time.sleep(t)

showDigit(1,int(time.strftime("%M",time.localtime(time.time())))/10,False)

time.sleep(t)

showDigit(2,int(time.strftime("%M",time.localtime(time.time())))%10,True)

time.sleep(t)

showDigit(3,int(time.strftime("%S",time.localtime(time.time())))/10,False)

time.sleep(t)

showDigit(4,int(time.strftime("%S",time.localtime(time.time())))%10,False)

display_time()

参考资料

树莓派GPIO入门05-驱动数码管显示数字：这个链接中还有加了按钮的实现，还有更快速的C版本的实现。
