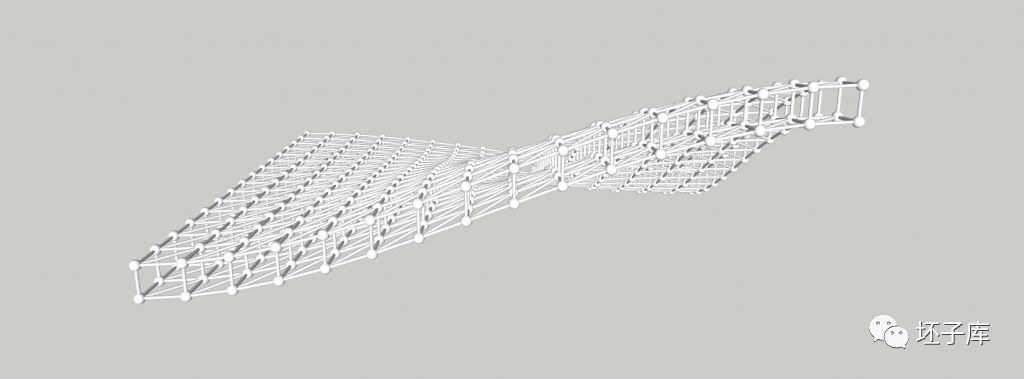

我们看到一个模型时,不要被他的结构吓倒,首先分析模型,该模型组成桁架各杆件的轴线和所受外力不在同一平面上,空间桁架的节点为光滑球铰结点,杆件轴线都通过联结点的球铰中心并可绕球铰中心的任意轴线转动。
1.了解空间桁架基本组成:
简单概括建模所需:杆+球。

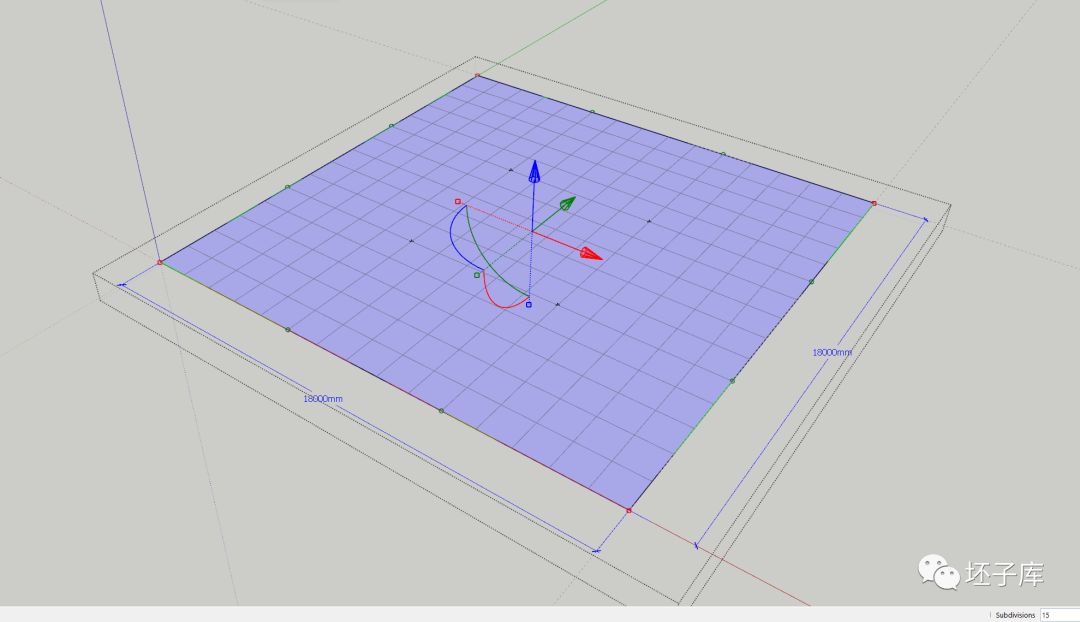

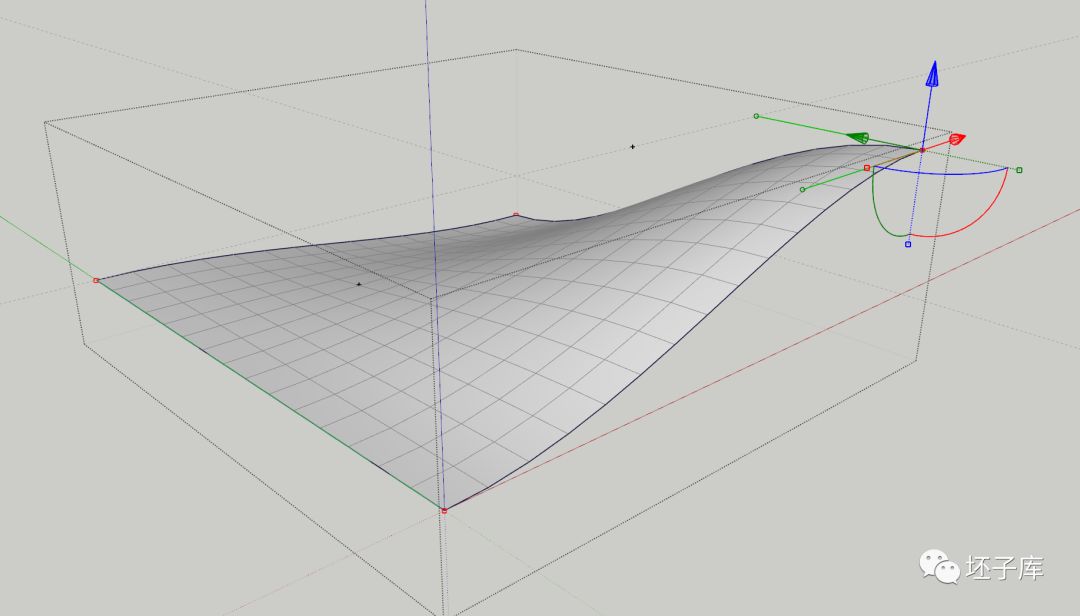

方案阶段可能会做出空间异形曲面屋顶,这时需要一个大概的网架结构支撑,本文为建模思路,先随意拉出一个曲面,尺寸自定。 插件:贝兹曲面,长宽18000mm,段数15,这样 每段长度为1200mm,调整端点画出曲面。这一步可忽略按自己所需曲面建立,如图:
2.制作面:
复制曲面,分解重新
