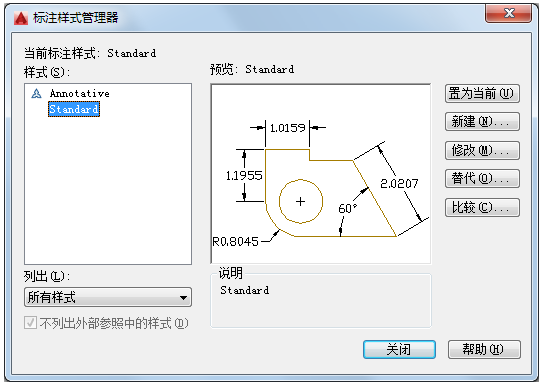

 标注样式管理器 运行方式：

命令行：Ddim(D/DST)

功能区：[工具] →[样式管理器]→[标注样式]

工具栏：[标注]→[标注样式]

在进行尺寸标注前，应首先设置尺寸标注的格式，然后再用这种格式进行标注，这样才能获得满意的效果。

如果开始绘制新的图形时选择了公制单位，则系统默认的格式为ISO-25(国际标准组织),可根据实际情况对尺寸标注的格式进行设置，以满足使用的要求。

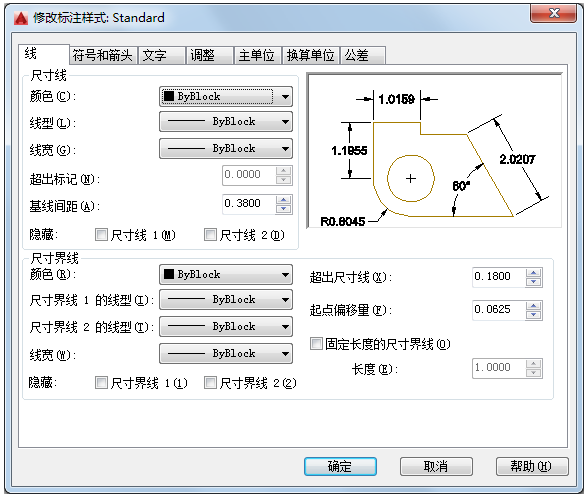

直线和箭头选项卡：

此区域用于设置和修改尺寸线和箭头的样式，箭头改成建筑标记。

1.尺寸线

颜色：下拉列表框用于显示标注线的颜色，可以在下拉框列表中选择。

线宽：设置尺寸线的线宽。

超出标记：控制在使用箭头倾斜、建筑标记、积分标记或无箭头标记作为标注的箭头进行标注时，尺寸线超过尺寸界线的长度。

基线距离：设置基线标注中的尺寸线之间的间距。

隐藏：控制尺寸线的显示。

2.尺寸界线

颜色：设置尺寸界线的颜色。

线宽：设置尺寸界线的线宽。

超出尺寸线：设置尺寸界线超出尺寸线的长度。

起点偏移量：设置尺寸界线与标注的对象之间的距离。

隐藏：控制尺寸界线的显示。

3.箭头

第一个：设置第一条尺寸线的箭头。当第一条尺寸线的箭头选定后，第二条尺寸线的箭头会自动跟随变为相同的箭头样式。

第二个：设置第二条尺寸线的箭头。也可在下拉框中选择“箭头”，在开启的“选择自定义箭头块”对话框中选择图块为箭头类型。但要注意的是，该图块必须存在于当前图形文件中。

引线：设置引线的箭头类型。箭头大小：定义箭头的大小。 圆心标记：为直径标注和半径标注设置圆心标记的特性。

类型：设置圆心标记的类型。

大小：控制圆心标记或中心线的大小。

屏幕预显区：从该区域可以直观的观看到上述设置进行标注可得到的效果。

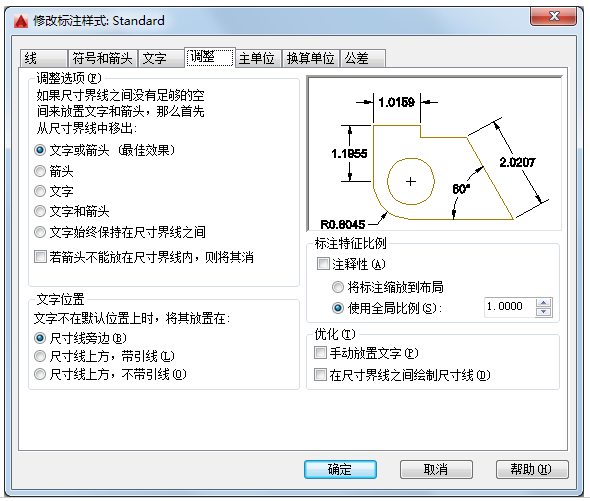

调整选项卡

该对话框用于设置尺寸文本与尺寸箭头的有关格式。

调整选项：该区域用于调整尺寸界线、尺寸文本与尺寸箭头之间的相互位置关系。在标注尺寸时，如果没有足够的空间将尺寸文本与尺寸箭头全写在两尺寸界线之间时，可选择以下的摆放形式，来调整尺寸文本与尺寸箭头的摆放位置。

文字或箭头，取最佳效果：选择一种最佳方式来安排尺寸文本和尺寸箭头的位置。

箭头：当两条尺寸界线间的距离不够同时容纳文字和箭头时，首先从尺寸界线间移出箭头

文字：当两条尺寸界线间的距离不够同时容纳文字和箭头时，首先从尺寸界线间移出文字。

文字和箭头：当两条尺寸界线间的距离不够同时容纳文字和箭头时，将文字和箭头都放置在尺寸界线外。

标注时手动放置文字：在标注尺寸时，如果上述选项都无法满足使用要求，则可以选择此项，用手动方式调节尺寸文本的摆放位置。

文字位置:当标注文字不在默认位置时，设置文字的位置。

尺寸线旁边：将尺寸文本放在尺寸线旁边。

尺寸线上方，加引线：将尺寸文本放在尺寸线上方，并用引出线将文字与尺寸线相连。

尺寸线上方，不加引线：将尺寸文本放在尺寸线上方，不用引出线与尺寸线相连。

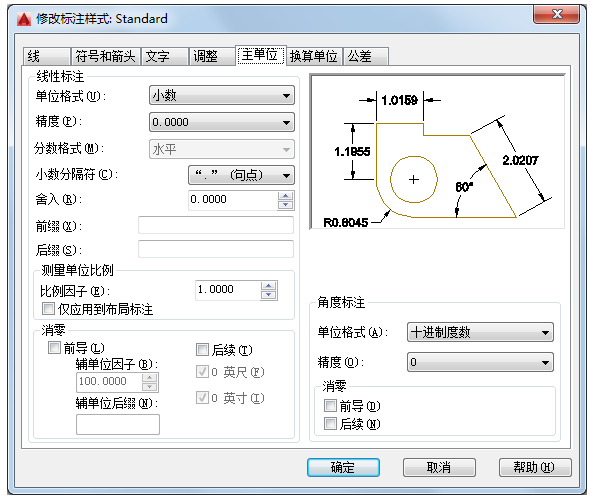

主单位选项卡

该对话框用于设置线性标注和角度标注时的尺寸单位和尺寸精度。

1.线性标注

单位格式：为线性标注设置单位格式。单位格式包括有科学、小数、工程、建筑、分数、Windows桌面。

精度：设置尺寸标注的精度。

舍入：此选项用于设置所有标注类型的标注测量值的四舍五入规则(除角度标注外)。

测量单位比例：定义测量单位比例。

消零：设置标注主单位值的零压缩方式。

2.角度标注

单位格式：设置角度标注的单位格式，包括有十进制度数、度/分/秒、百分度、弧度。

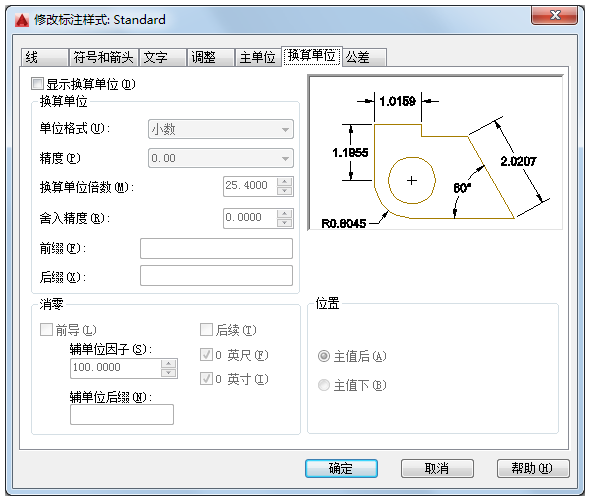

换算单位选项卡

该对话框用于设置换算单位的格式和精度。通过换算单位，可以在同一尺寸上表现用两种单位测量的结果，一般情况下很少采用此种标注。

显示换算单位：选择是否显示换算单位，选择此项后，将给标注文字添加换算测量单位。

换算单位设置：设置换算单位的样式。

单位格式：设置换算单位的格式。，包括“科学”、“小数”、“工程”、“建筑堆叠”、“分数堆叠”等。

精度：设置换算单位的小数位数。

换算单位乘数：设置一个乘数，为主单位和换算单位之间的换算因子。一般情况下。线性距离(用标注和坐标来测量)与当前线性比例值相乘可得到换算单位的值。此值对角度标注没有影响，而且对于舍入或者加减公差值也无影响。

舍入精度：除了角度标注外，为所有标注类型设置换算单位的舍入规则。

前缀/后缀：输入尺寸文本前辍或后辍，可以输入文字或用控制代码显示特殊符号。

消零：设置换算单位值的零压缩方式。

位置：选项组控制换算单位的放置位置。

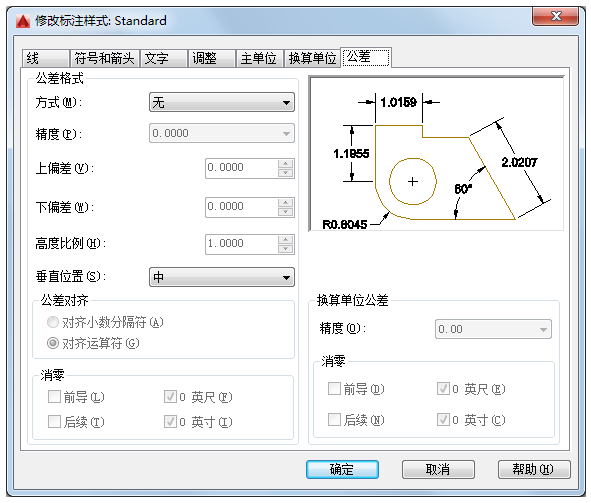

公差选项卡

该对话框用于设置测量尺寸的公差样式。

方式：共有5种方式，分别是无、对称、极限偏差、极限尺寸、基本尺寸。

精度：根据具体工作环境要求，设置相应精度。

上偏差：设置最大公差值。当选择“对称”方式时，系统会将该值用作公差。

下偏差：设置最小公差。

高度比例：设置公差文字的当前高度值。缺省为1，可调整。

垂直位置：为对称公差和极限公差设置标注文字的对齐方式。有下、中、上3个位置，可调整。

操作演示：设置国标样式

(1)设置常规国标标注样式。

(2)设置半尺寸标注样式。

(3)其余设置应满足国标要求。
