上海移远4G模块EC200T-CN和EC20 R2.1对比

2020-3-8

EC200T-CN是一款带分集接收功能的LTE-FDD、LTE-TDD、WCDMA/GSM无线通信模块。EC20 R2.1是一款带分集接收功能的LTE-FDD、LTE-TDD、WCDMA、TD-SCDMA、EVDO、CDMA、GSM无线通信模块。EC200T-CN与EC20 R2.1可以采用兼容设计，用户可根据需求选择合适的产品作为终端应用。

一、两种模块基本信息对比

二、两种模块主要性能参数对比

功能	EC200T-CN	EC20 R2.1
供电	供电电压：3.4V~4.3V 典型值：3.8V	供电电压：3.3V~4.3V 典型值：3.8V
峰值电流	VBAT 最大电流：2.0A	VBAT 最大电流：2.0A
休眠耗流	功能开发中	1.11mA @AT+CFUN=0(USB 断开)
频段	LTE-FDD: B1/B3/B5/B8 LTE-TDD: B34/B38/B39/B40/B41 WCDMA: B1/B5/B8 GSM: 900/1800MHz	LTE-FDD: B1/B3/B5/B8 LTE-TDD: B34/B38/B39/B40/B41 WCDMA: B1/B8 TD-SCDMA: B34/B39 EVDO/CDMA: BC0 GSM: 900/1800MHz
GNSS	不支持	GPS, GLONASS, BeiDou/Compass, Galileo, QZSS
温度范围	正常工作温度：-35 ~ +75℃ 扩展工作温度：-40 ~ +85℃ 存储温度：-40 ~ +90℃	正常工作温度：-35~ +75℃ 扩展工作温度：-40 ~ +85℃ 存储温度：-40 ~ +90℃
	主串口：用于AT 命令传送和数据传输；波特率最大为921600bps，默认为115200bps，支持RTS 和CTS 硬件流控	主串口：用于AT 命令传送和数据传输；波特率最大为921600bps，默认为115200bps，支持RTS 和CTS 硬件流控
UART  接口	调试串口：用于部分日志输出l波特率为115200bps	调试串口：用于Linux 控制，日志输出l波特率为115200bps
(U)SIM 接口	支持(U)SIM 卡：1.8V/3.0V	支持(U)SIM 卡：1.8V/3.0V
PCM接口	用于音频使用，需要外接Codec芯片支持16 位线性编码格式支持短帧模式支持主模式和从模式	用于音频使用，需要外接Codec芯片支持16 位线性编码格式支持长帧和短帧模式支持主模式和从模式，但是在长帧下只可以用作主模式
USB接口	兼容USB 2.0 (只支持从模式)，数据传输速率最大到480Mbps	兼容USB 2.0 ( 只支持从模式)，数据传输速率最大到480Mbps
SD卡接口	功能开发中	符合SD 3.0 协议
SGMII 接口	不支持	支持10M/100M/1000M 以太网工作模式
WLAN/BT接口	不支持	支持低功耗SDIO 3.0 WLAN 和UART&PCM 蓝牙接口(开发中)
ADC 接口	提供两路模数转换接口(开发中) ；电压范围：0~1.3V； 分辨率：12 bits	提供两路模数转换接口； 电压范围：0.3V~VBAT_BB； 分辨率：15 bits
网络指示	NET_MODE 和NET_STATUS 两个引脚指示网络状态	NET_MODE 和NET_STATUS 两个引脚指示网络状态
分集接收天线接口	支持LTE分集接收	支持LTE/WCDMA分集接收
天线接口	包括主天线接口(ANT_MAIN)、 分集接收天线接口(ANT_DIV)	包括主天线接口(ANT_MAIN)、分集接收天线接口(ANT_DIV)、GNSS 天线接口(ANT_GNSS)
软件升级	可通过USB 接口或FOTA(开发中)升级	可通过USB 接口或DFOTA 升级

可见：EC200T-CN比EC20 R2.1功能要少一些，尤其是不支持GNSS功能。

3、两种模块的兼容设计

由于两种模块的供电范围很接近，封装是一样的，仅个别管脚定义不同，故可以做兼容设计。

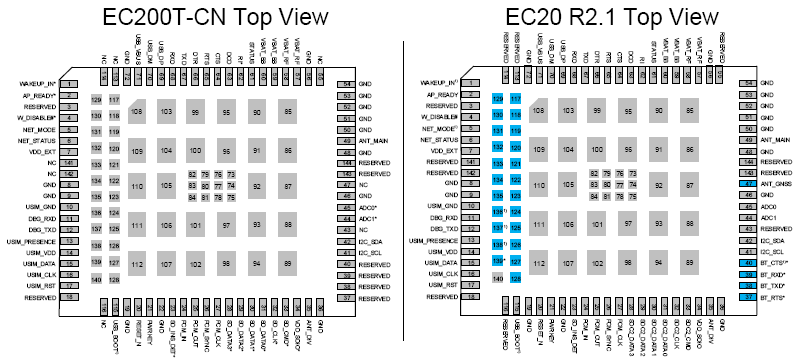

EC200T-CN 与EC20 R2.1 模块的引脚分配图如下：
