继电器分为两侧,一侧为触点端,连接强电负载;另一侧为线圈端,连接弱电驱动控制,是一种用较小的电流控制大功率负载的“自动开关”。
1.基础知识
(1)工作原理
继电器的内部结构见下图。继电器由线圈、触点、衔铁、引脚等组成,触点分为动触点和静触点,动触点固定在衔铁上面,静触点连接引脚;线圈未通电时,动触点和静触点断开;当工作时线圈得到供电,线圈产生电磁吸力,吸引衔铁移动,使动触点和静触点闭合。
![808b4316fdb65f53b63dc969a45fdd5c.png](https://i-blog.csdnimg.cn/blog_migrate/b1de6e9203250907e3228aa300382069.jpeg)
(2)主要参数
继电器主要参数为线圈工作电压和触点电流。例如型号为JZC-32F的继电器,见下图(a),线圈工作电压为直流12V,使用在交流250V电路时触点电流为5A,使用在交流125V 电路时触点电流为10A。
见图(b),继电器下方共有4个引脚,其中一侧平行的2个引脚为线圈、接弱电驱动控制;另一侧不平行的2个引脚为触点、接强电负载。
![fd7757fdd623c840d35a458874a67b30.png](https://i-blog.csdnimg.cn/blog_migrate/5dfcc5353d9dfbe64210b13d123caa64.jpeg)
2.压缩机继电器

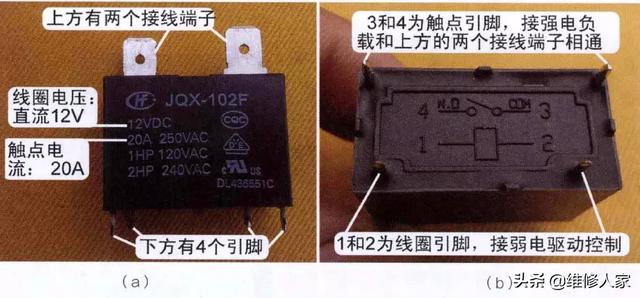

压缩机继电器主要参数和引脚功能见下图(a)。压缩机继电器也是继电器的一种, 因驱动压缩机而得名&#x
