OMRON电子血压计报错故障维修

工欲善其事必先利其器

维修日期：2020.10.28-29

工具准备：万用表、螺丝批、超薄撬棍、8*2硅胶圈、电池、电烙铁、焊锡丝、松香、吸锡器等

设备组成：包括电机(气泵)、管路、显示屏、支架、数字板、按键板等。

看起来很小很没有技术含量的小小血压计，维修起来还挺耗时耗力的，虽然价格也不贵，也没有多大的维修价值，闲暇之余研究研究。

欧姆龙电子血压计报E1错误，怎么维修？

(以欧姆龙HEM-8102K电子血压计为例)

(另外一款是HEM-7112内部有些不同)

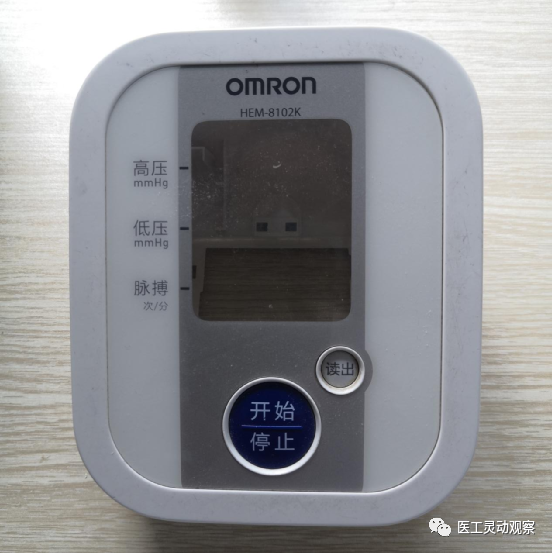

图0：欧姆龙HEM-8102K电子血压计正面图

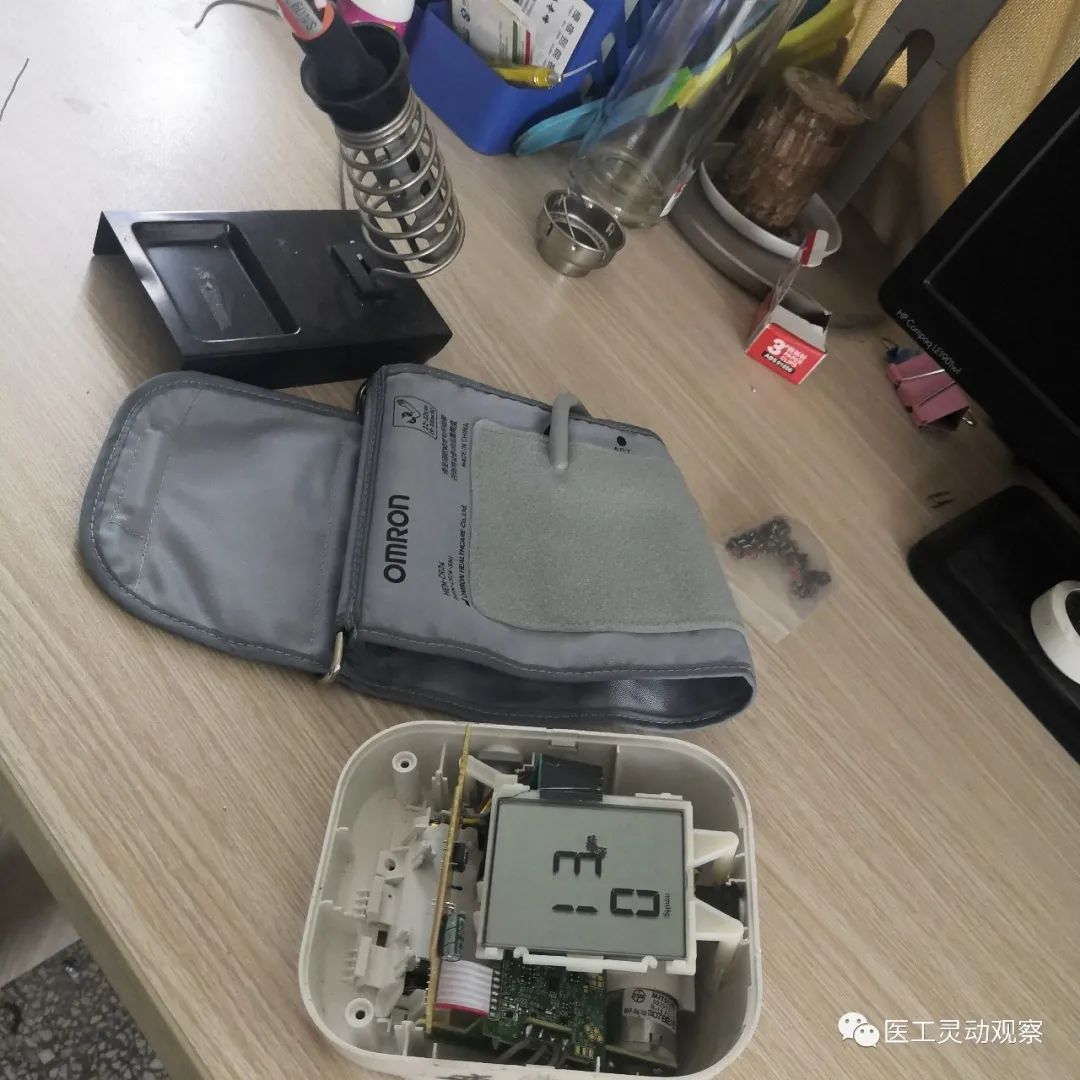

图1：欧姆龙HEM-8102K电子血压计报错图

(测量中突然屏幕由数字变为"E"随即停止测量。用万用表直流电压档测量输入电压为6V与正常值相同，先查看说明书故障代码表，根据故障代码解释为系统漏气。E1报错时，电磁阀有动作，但气泵(此款为静音泵)，未启动)

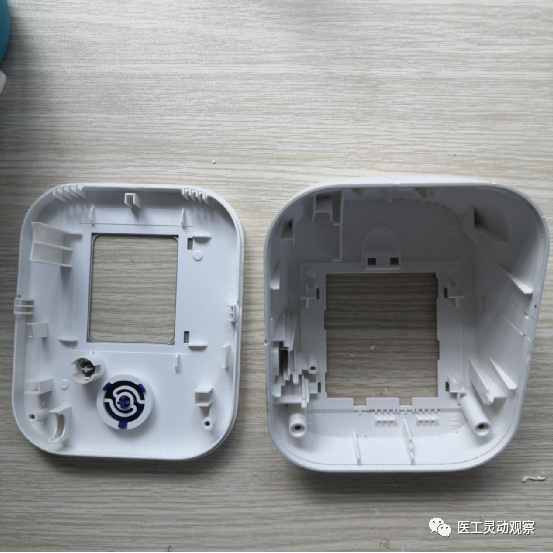

图2：欧姆龙HEM-8102K电子血压计外壳拆卸图

(将血压计翻转倒扣桌面上进行拆卸，把后面的螺丝扭下来，并用超薄撬棍将后盖子翘开。拆开后盖子后，即可看到内部的电路结构了。)

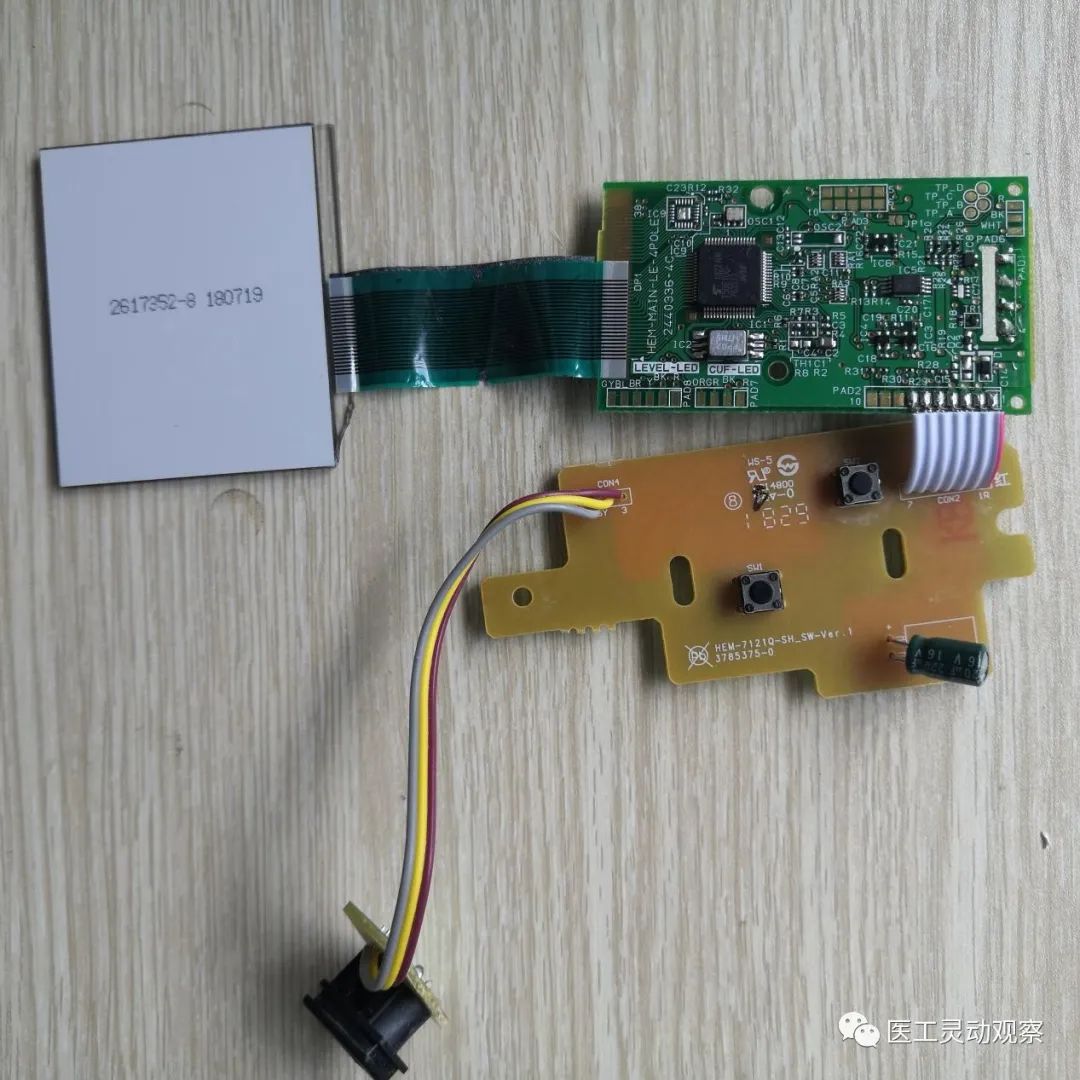

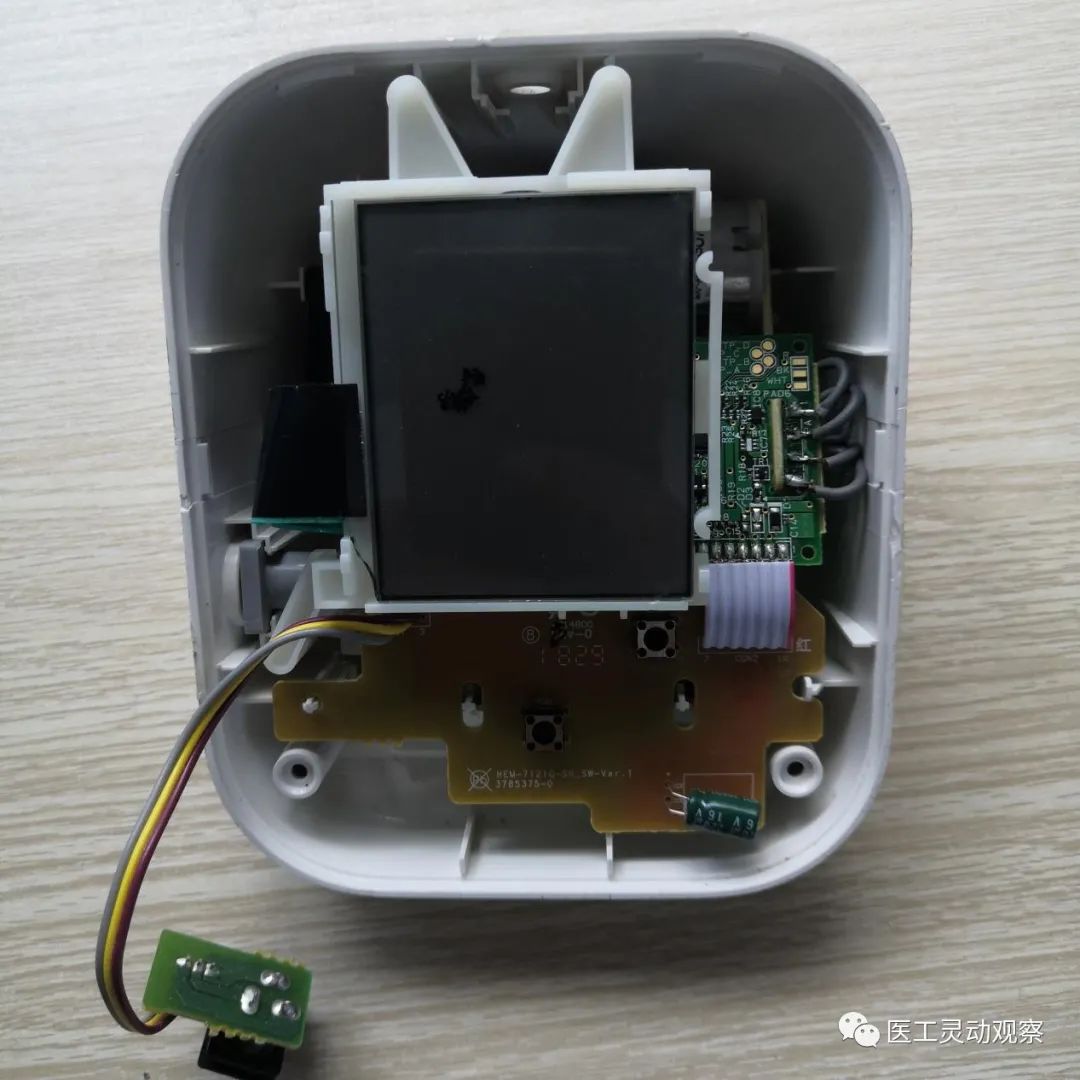

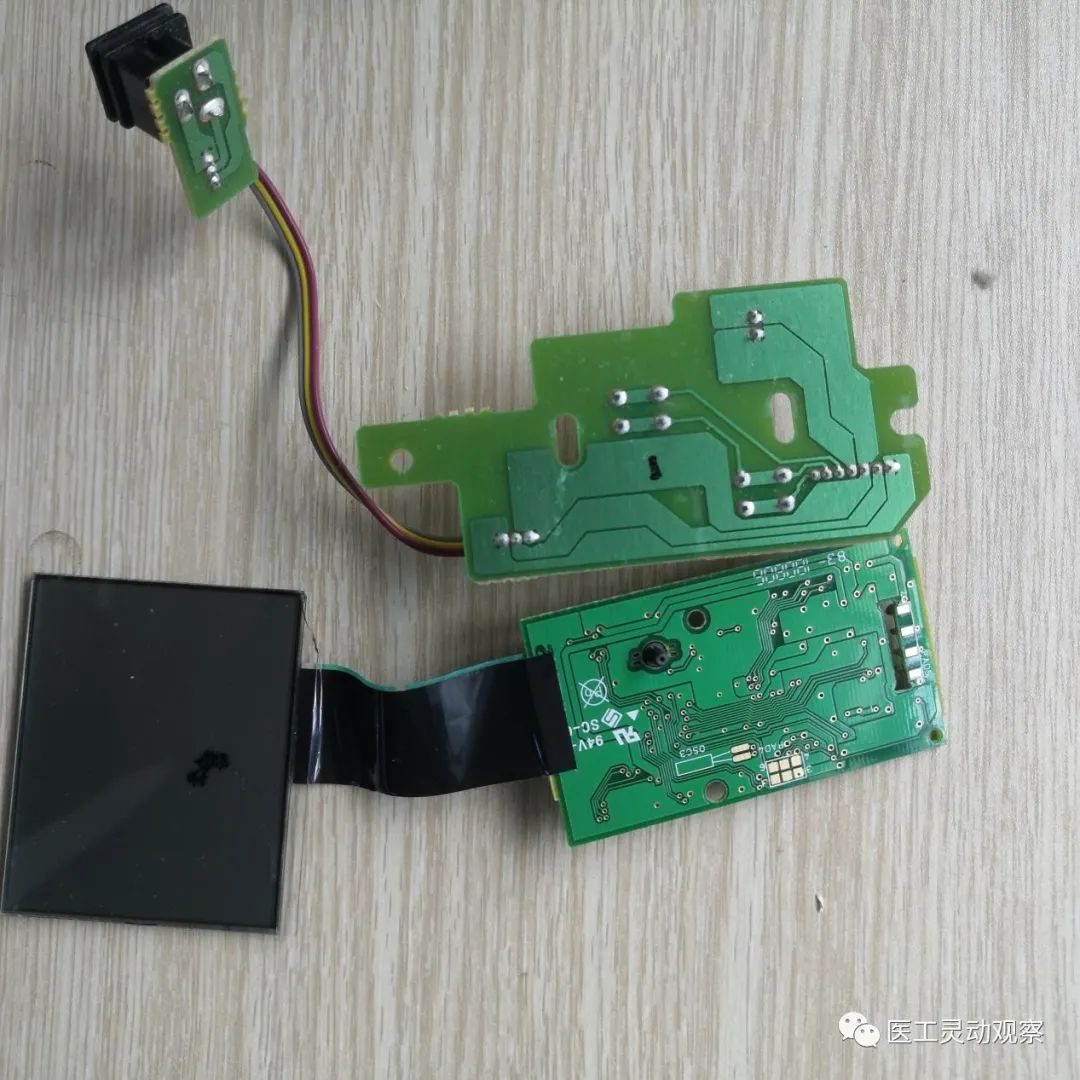

图2：欧姆龙HEM-8102K电子血压计LED显示屏、控制板、压力传感器、充电口等

图3：欧姆龙HEM-8102K电子血压计开始/停止按钮图(此按钮有一定的次数，长时间使用，可能不灵敏或者根本用不了，已坏，需更换按钮配件)

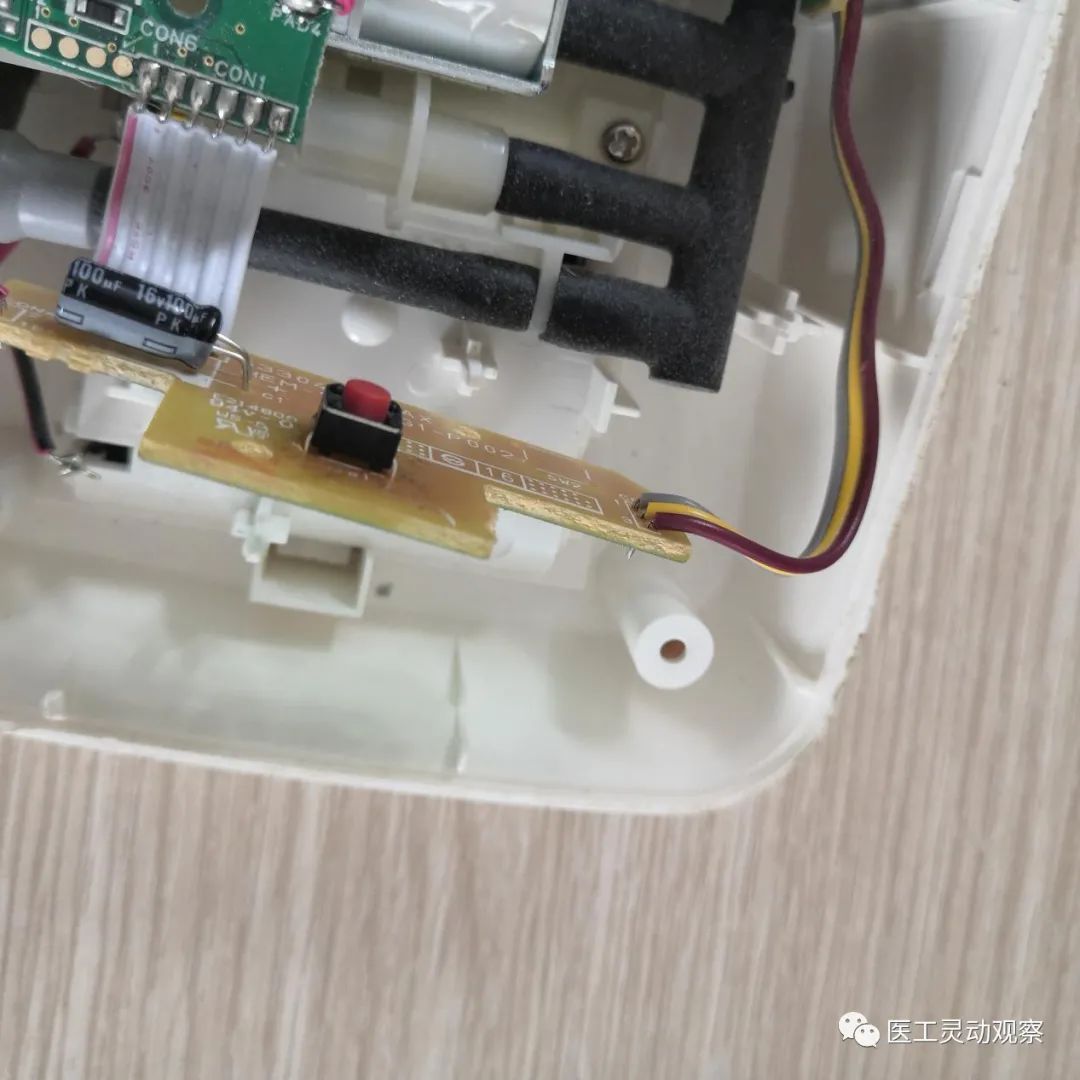

图4：欧姆龙HEM-8102K电子血压计小红色小按钮图

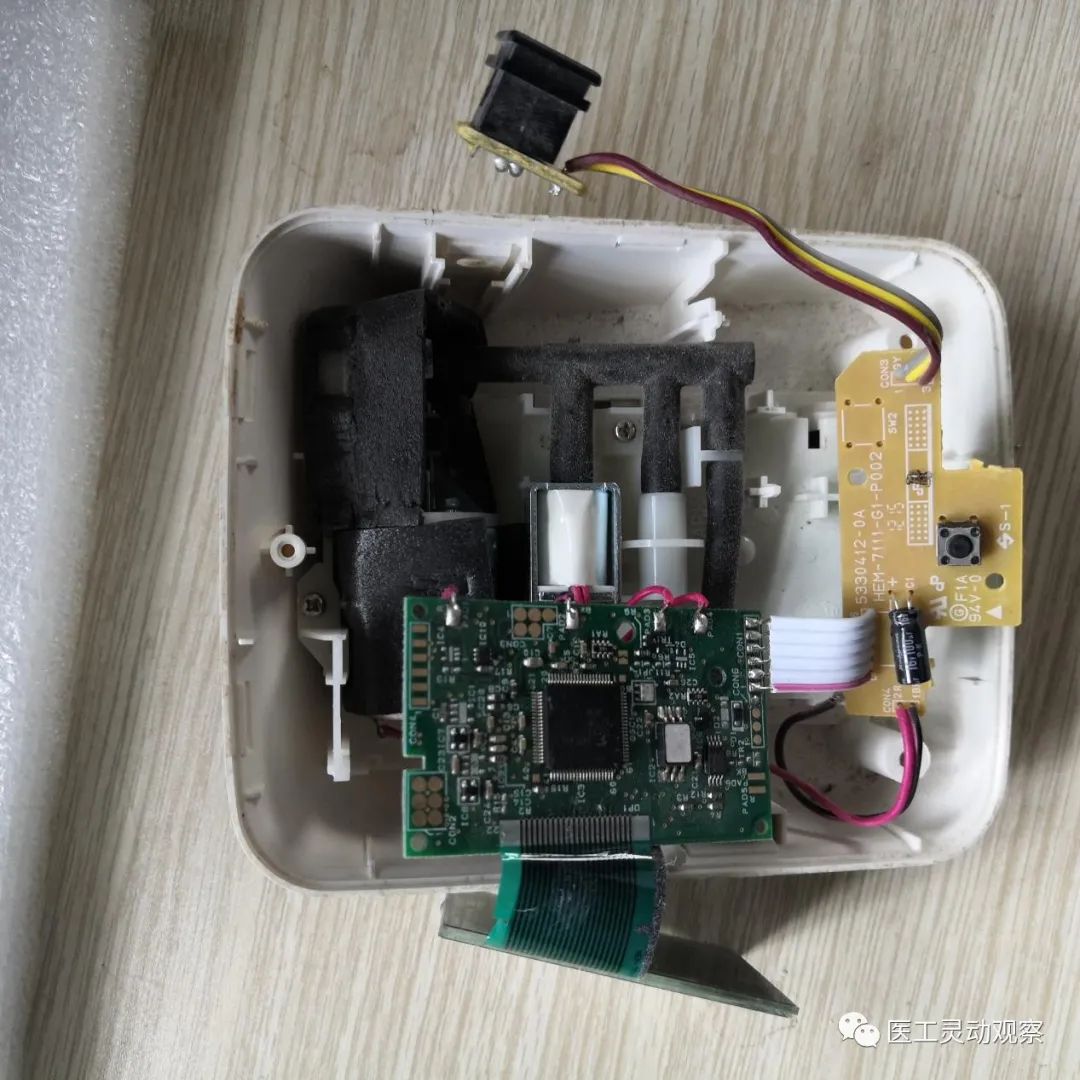

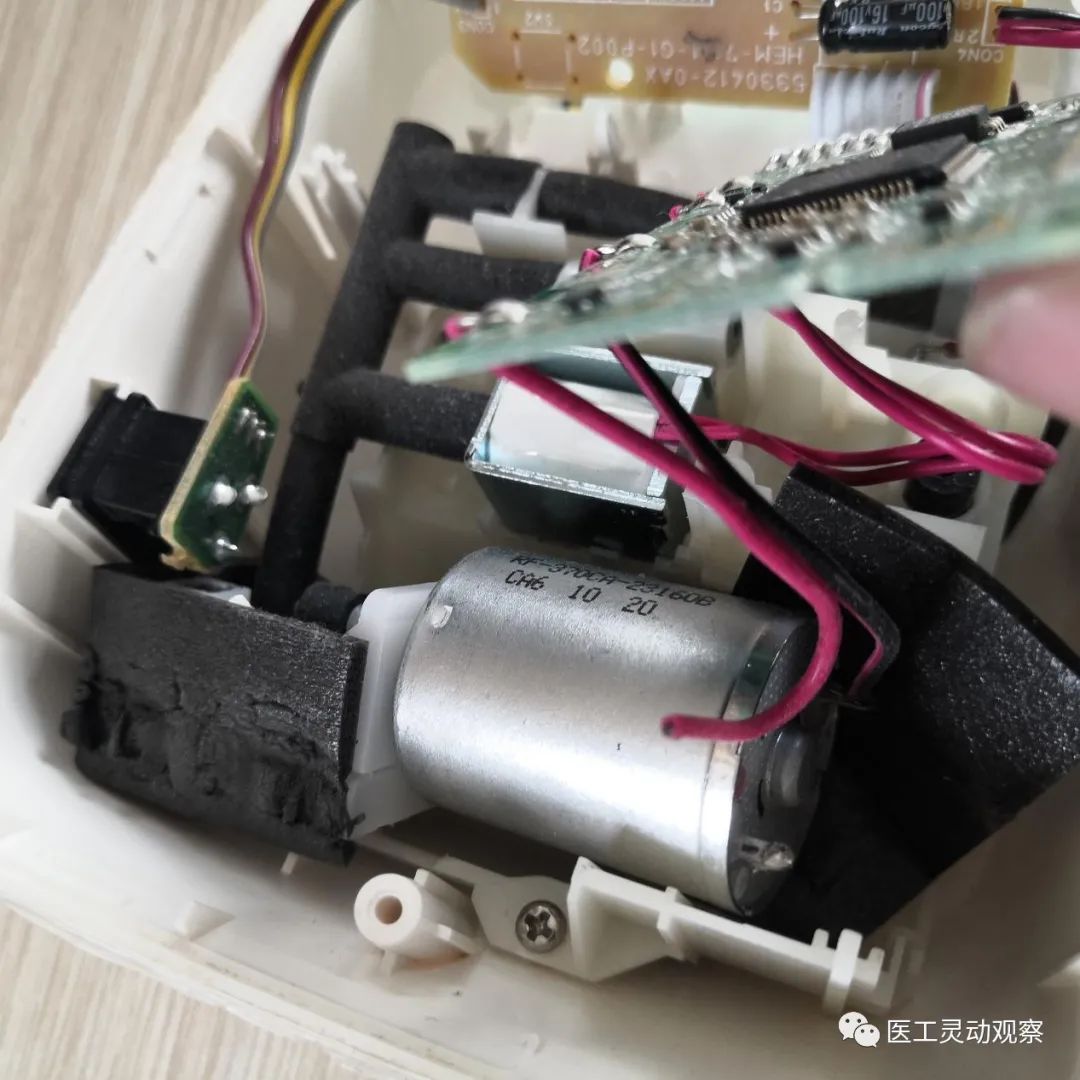

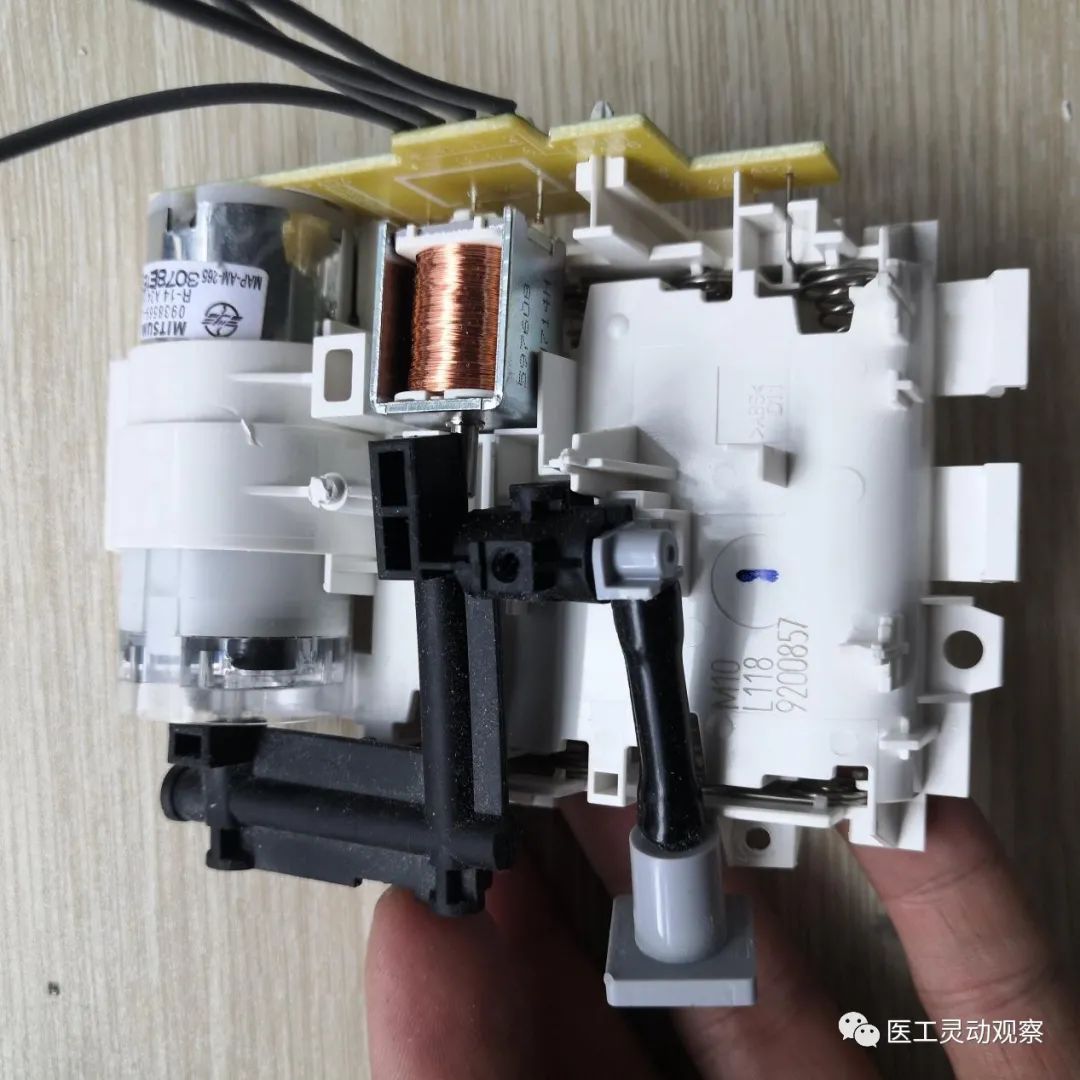

图5：欧姆龙HEM-8102K电子血压计气泵和控制板图

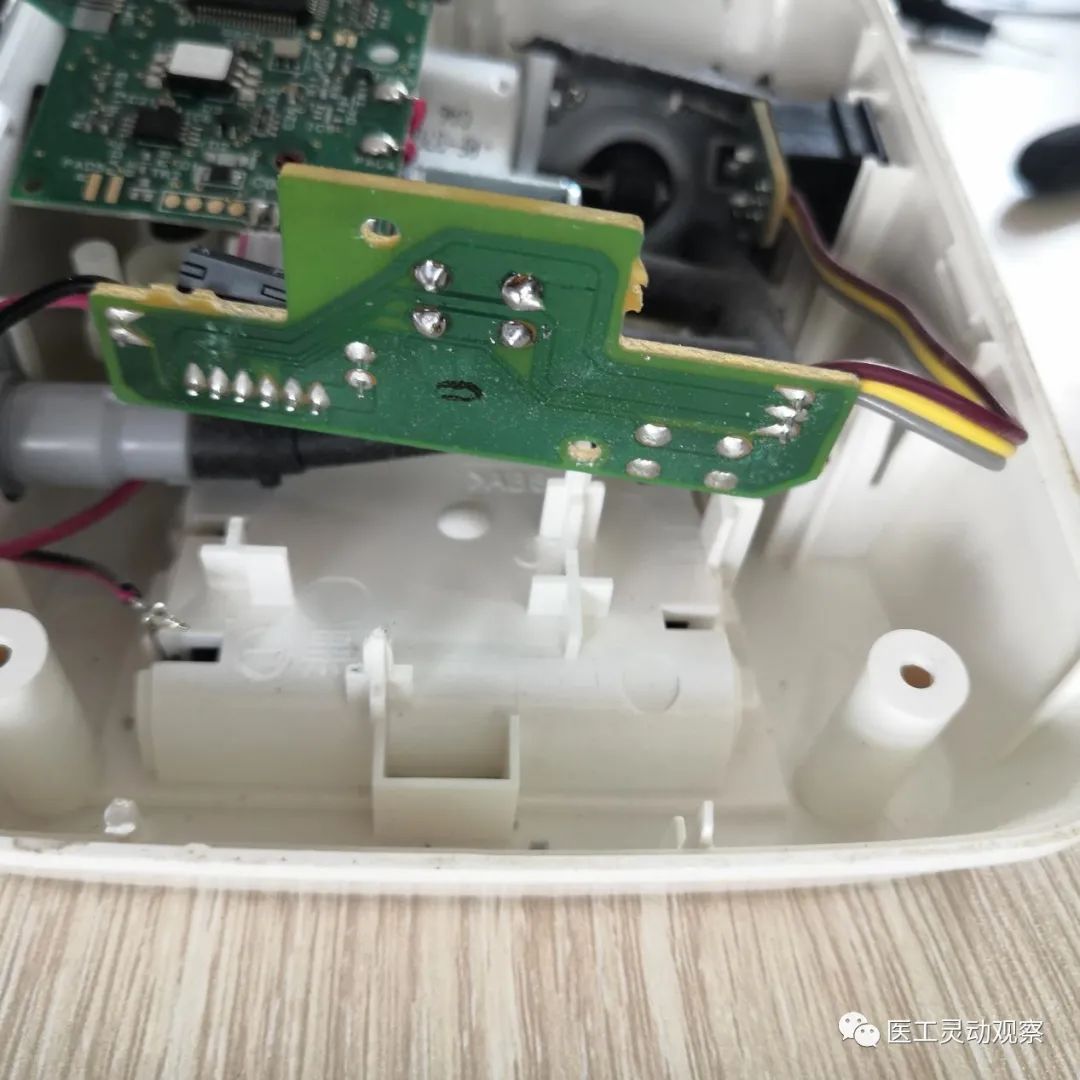

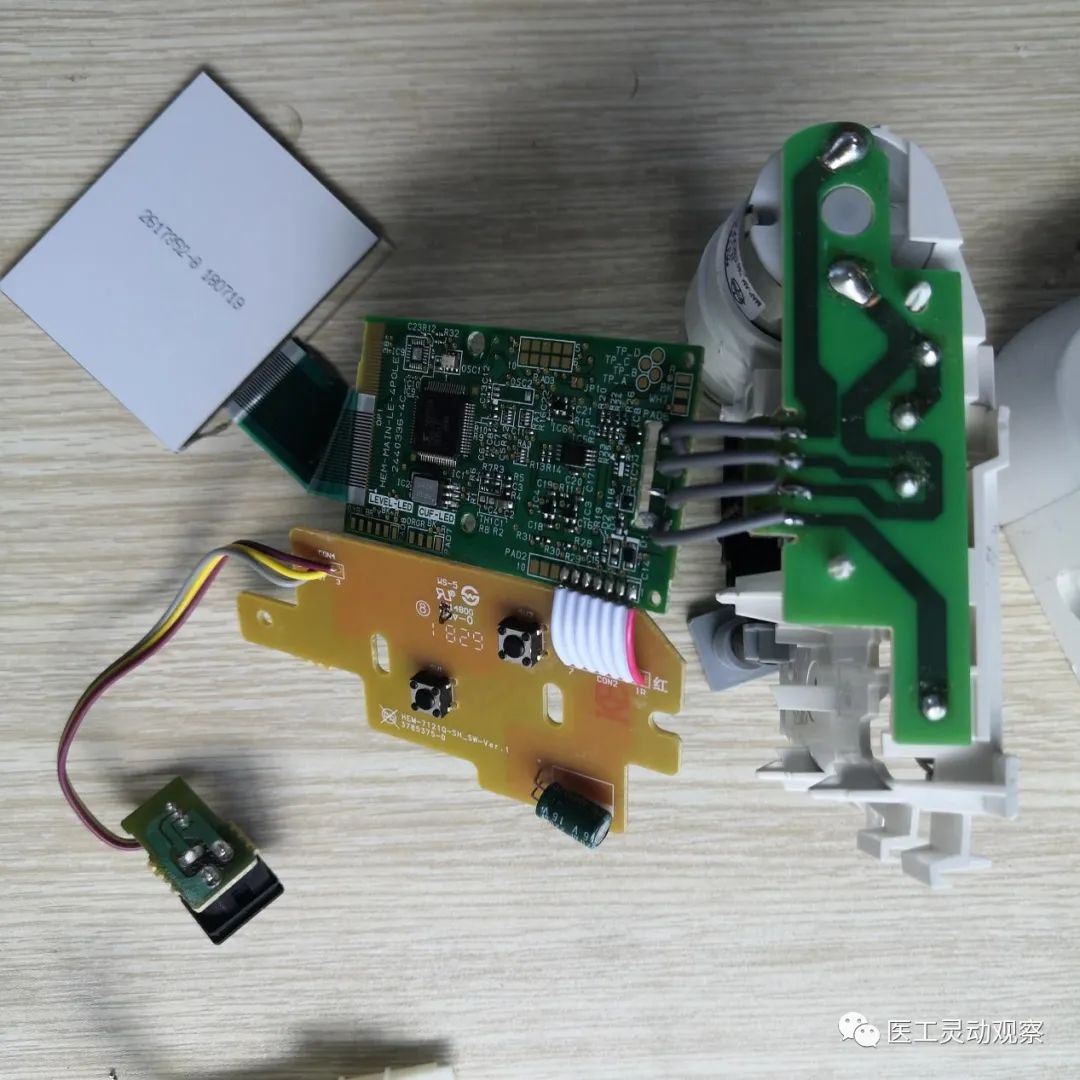

图6：欧姆龙HEM-8102K电子血压计电源供电板和控制板图

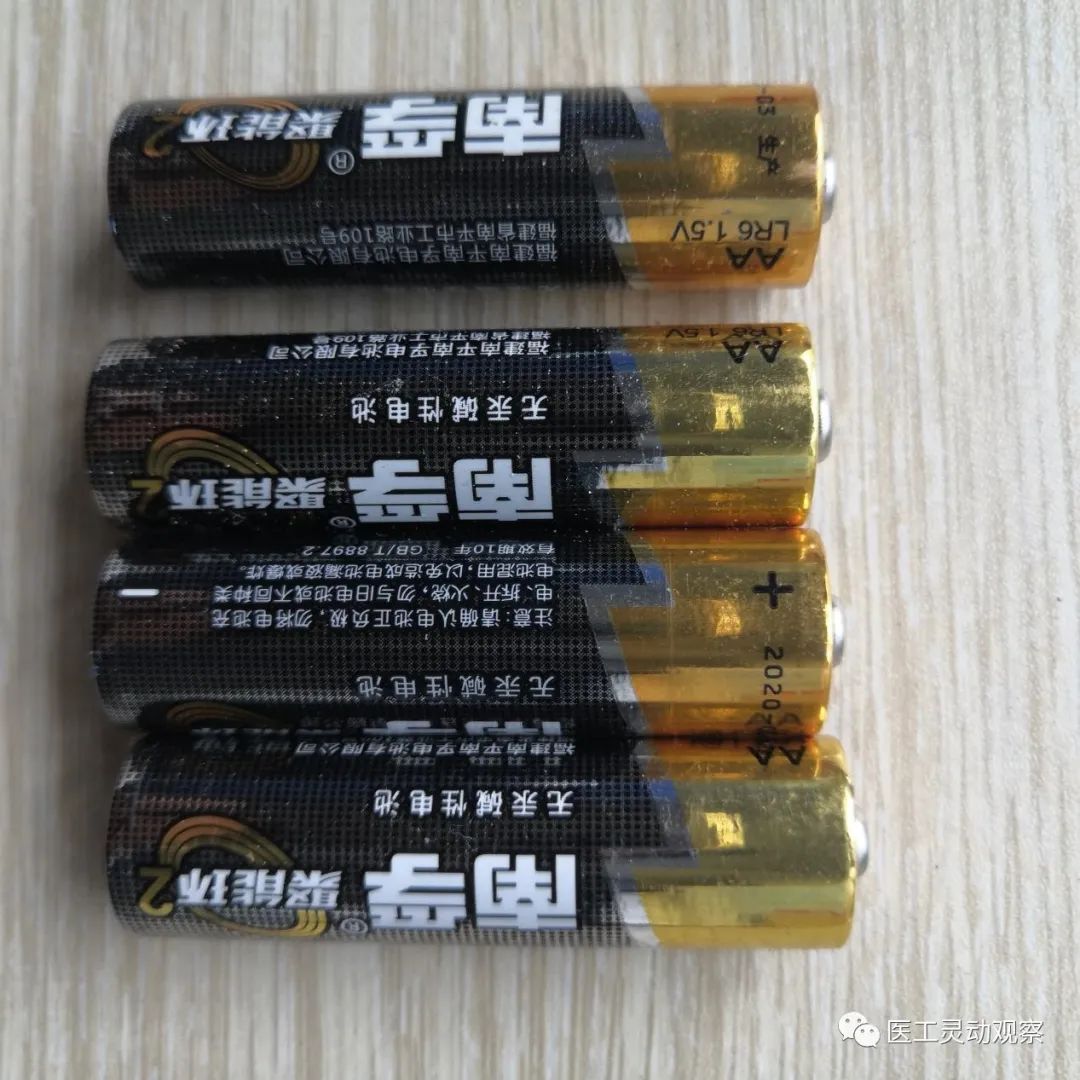

图7：欧姆龙HEM-8102K电子血压计四节1.5V DC电池图

(用万用表直流电压档测量输入电压为6V与正常值相同)

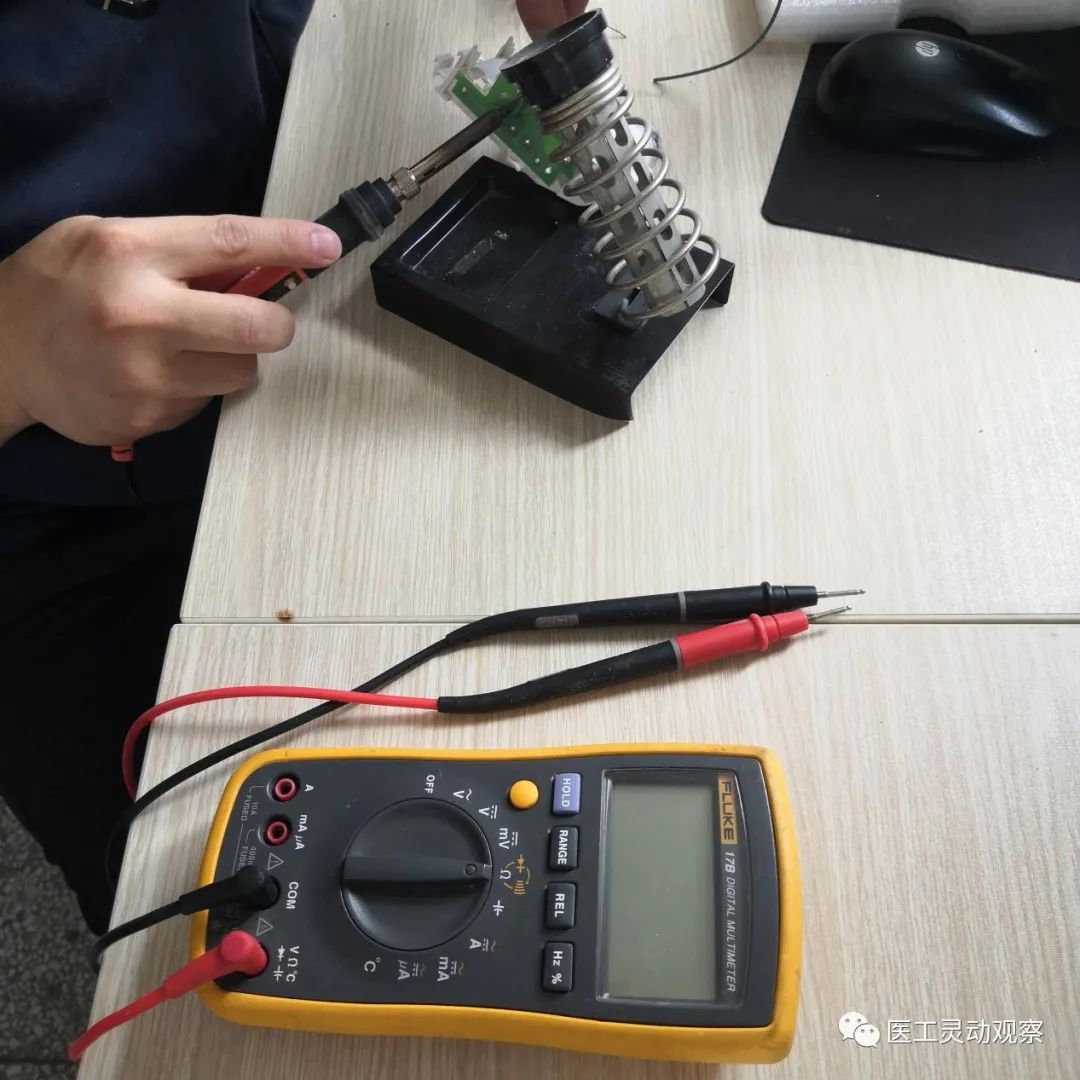

图8：所用工具展示，万用表、电烙铁图

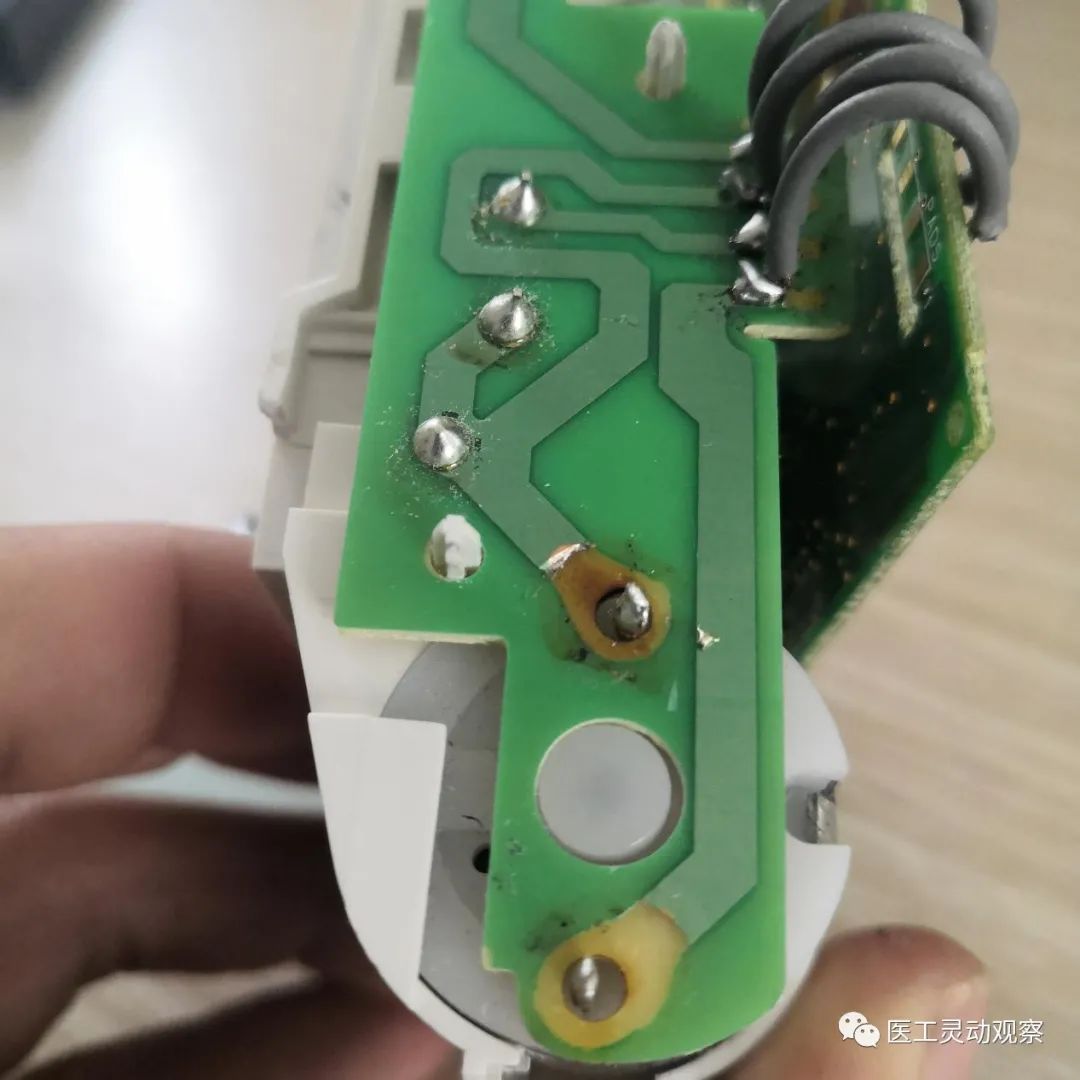

图9：欧姆龙HEM-8102K电子血压计气泵电路板图(气泵引脚触点易虚焊，需要重新上锡，测试)

图10：欧姆龙HEM-8102K电子血压计气泵电路板图(气泵引脚触点易虚焊，需要重新上锡，测试)

图11：欧姆龙HEM-8102K电子血压计有四个触点触片氧化，掉落，重新加线改装焊接正常

图12：欧姆龙HEM-8102K电子血压计内部组件

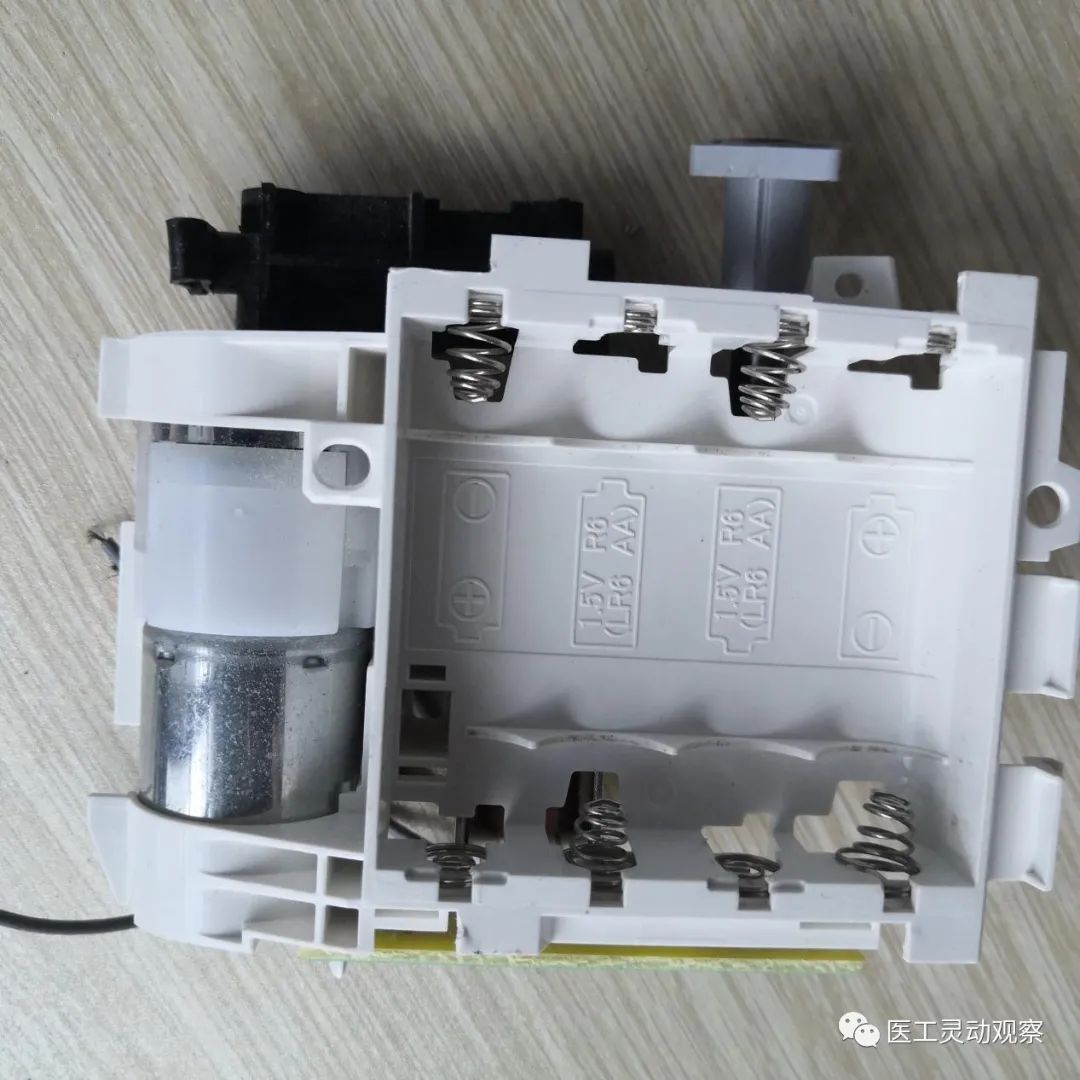

图13：欧姆龙HEM-8102K电子血压计电池槽

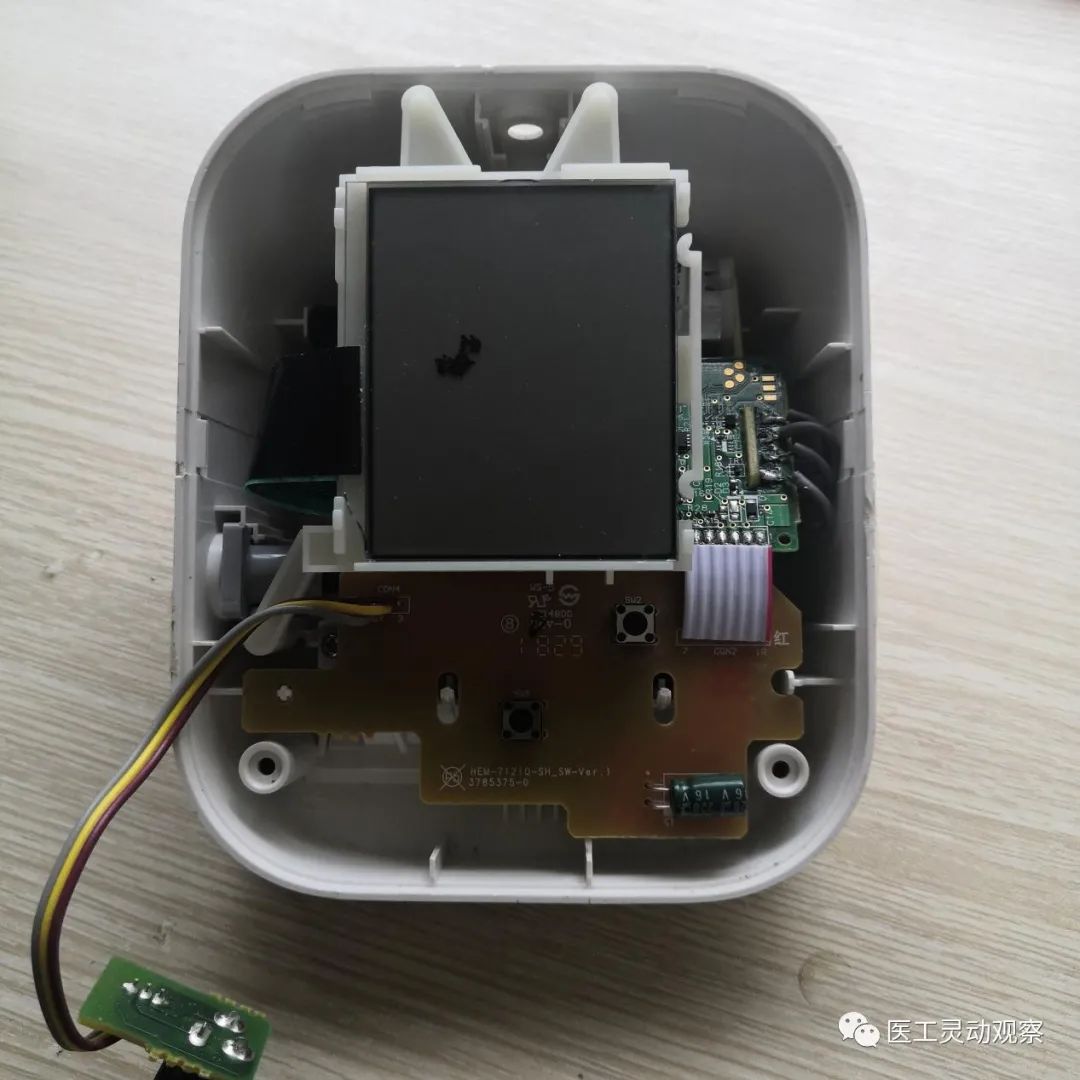

图14：欧姆龙HEM-8102K电子血压计内部图

图15：欧姆龙HEM-8102K电子血压计内部图

图16：欧姆龙HEM-8102K电子血压计内部图

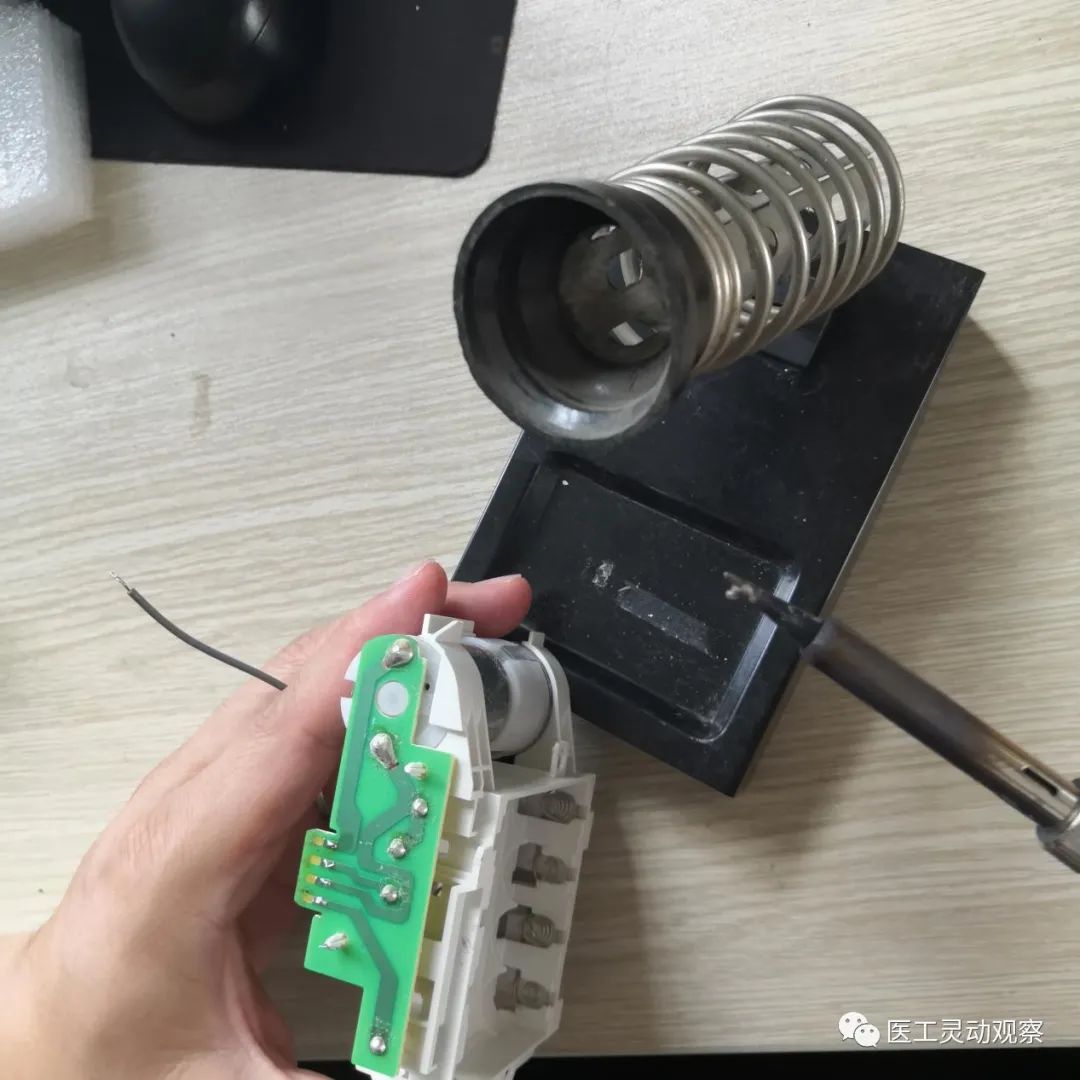

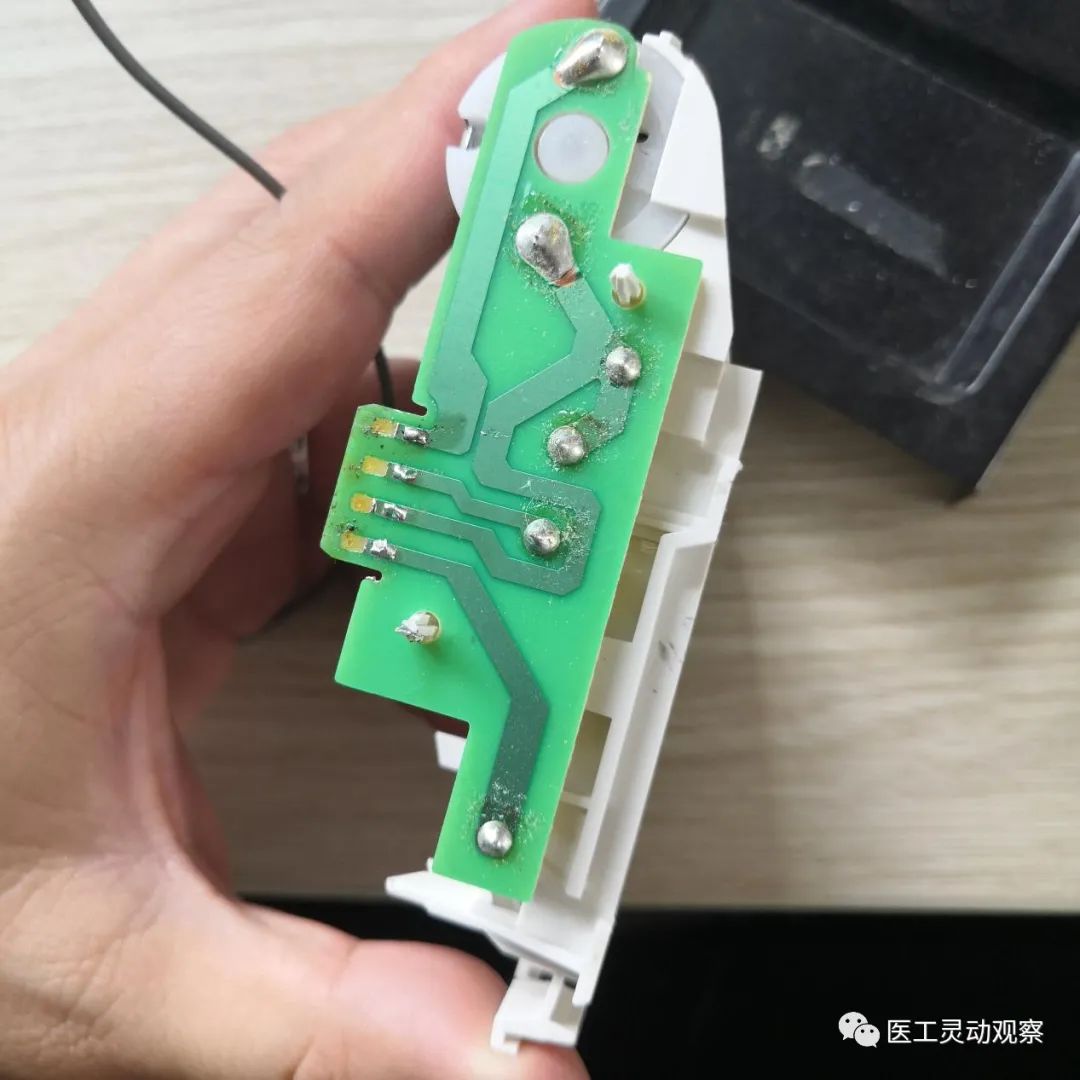

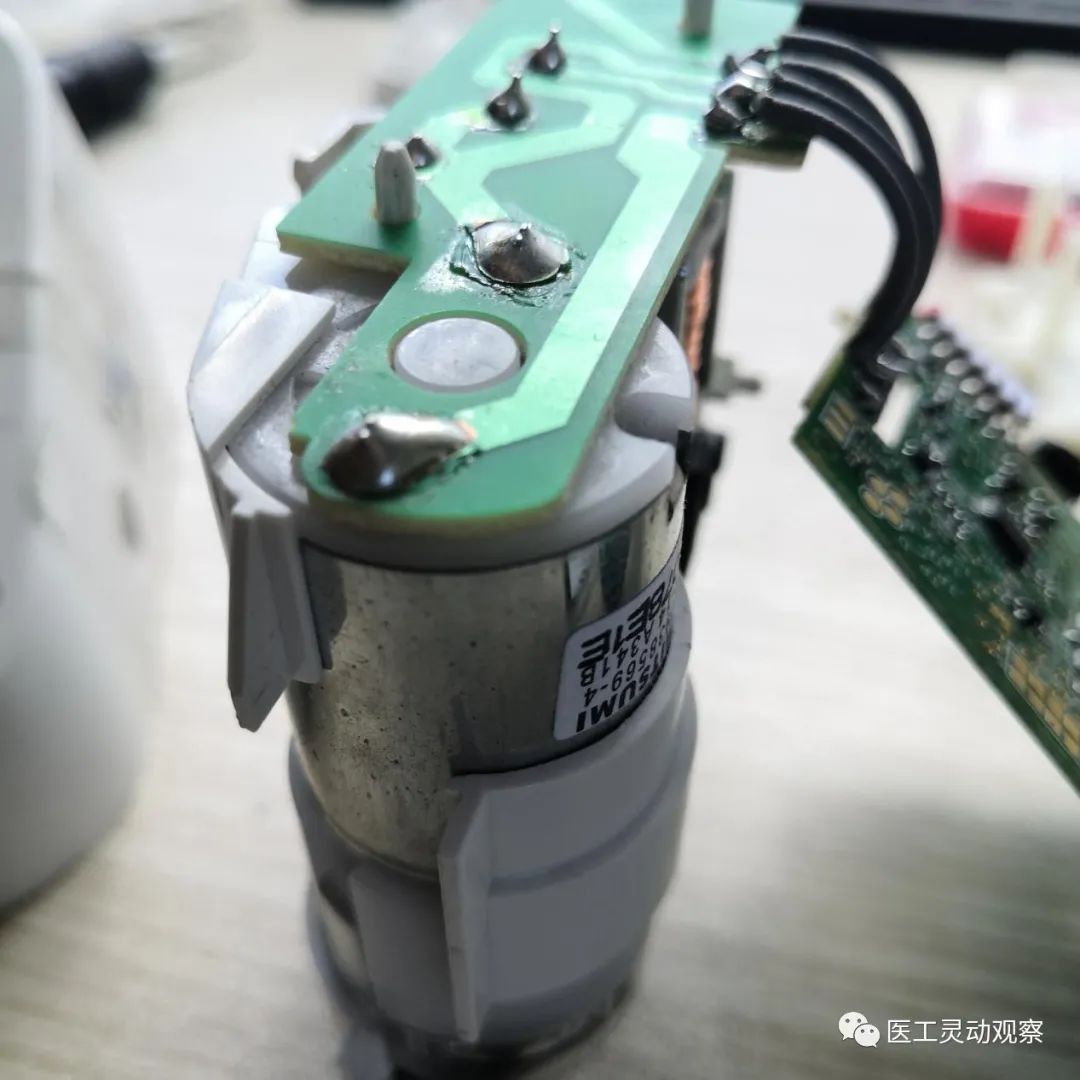

图17：欧姆龙HEM-8102K电子血压计气泵触点焊接

图18：欧姆龙HEM-8102K电子血压计气泵触点焊接

图18：欧姆龙HEM-8102K电子血压计焊接后，初步测试正常

图19：欧姆龙HEM-8102K电子血压计准备恢复

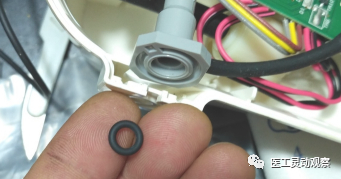

图20：欧姆龙HEM-8102K电子血压计侧面内部有一个黑色密封胶圈。容易密封不严导致漏气(图片来源于：网络高清图借用)

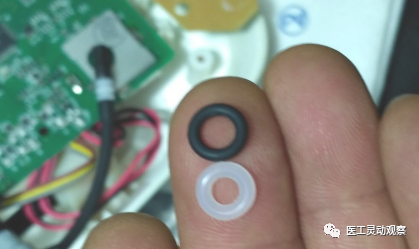

((根据故障代码解释：“E”管路漏气，针对整个管路系统仔细检查，没有发现可疑点，所以怀疑故障点应该在接口处。仔细看了一下接口，有一个蓝色的圈卡住接口避免脱出，要先接蓝色的圈拆下，再取出接口。更换密封圈故障依然，可以判断还有其他故障)(将接口处的管头抬起后，看到内部有一个黑色密封胶圈。将此胶圈取出来套在管头的另一侧，发现很松，这说明此胶圈已经老化。))

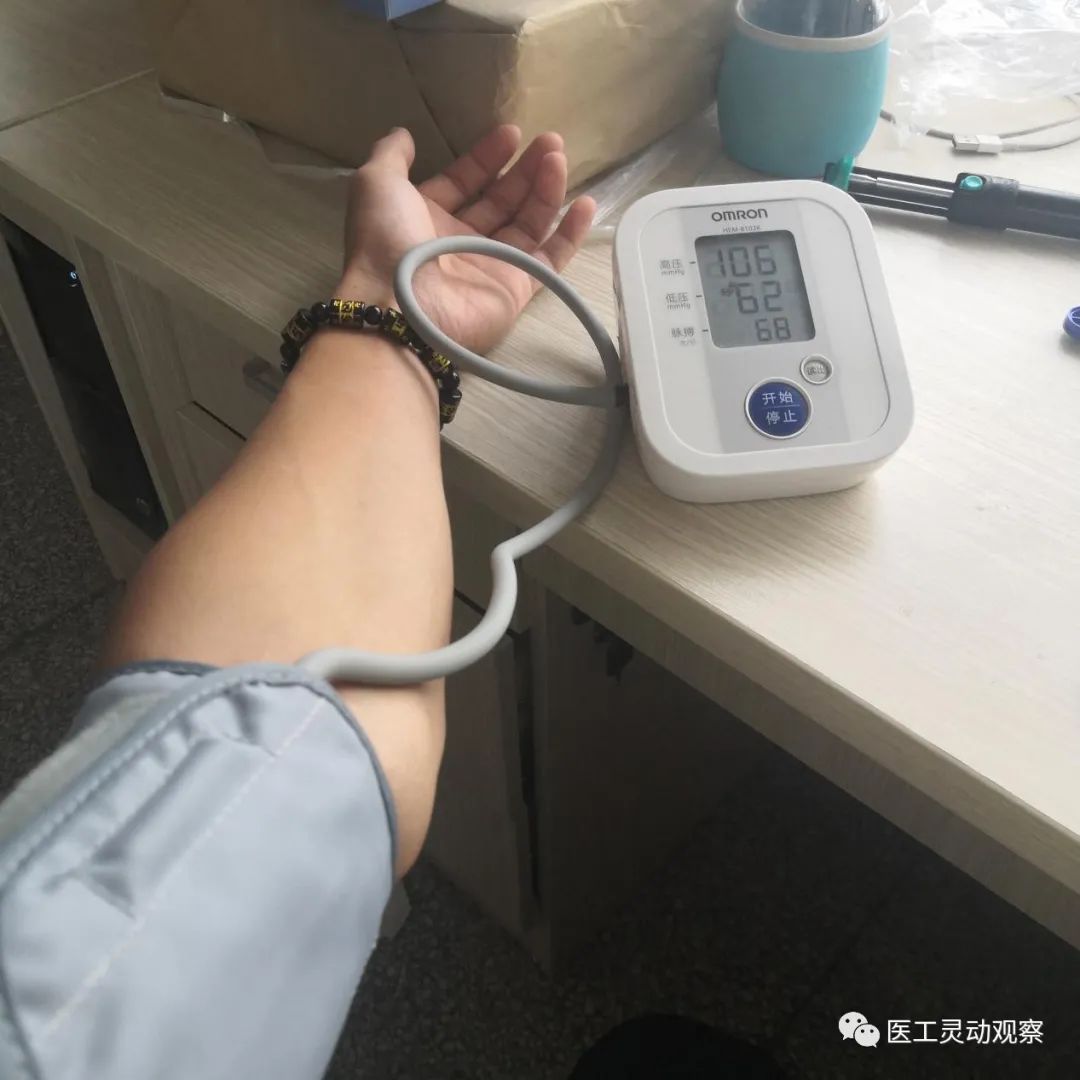

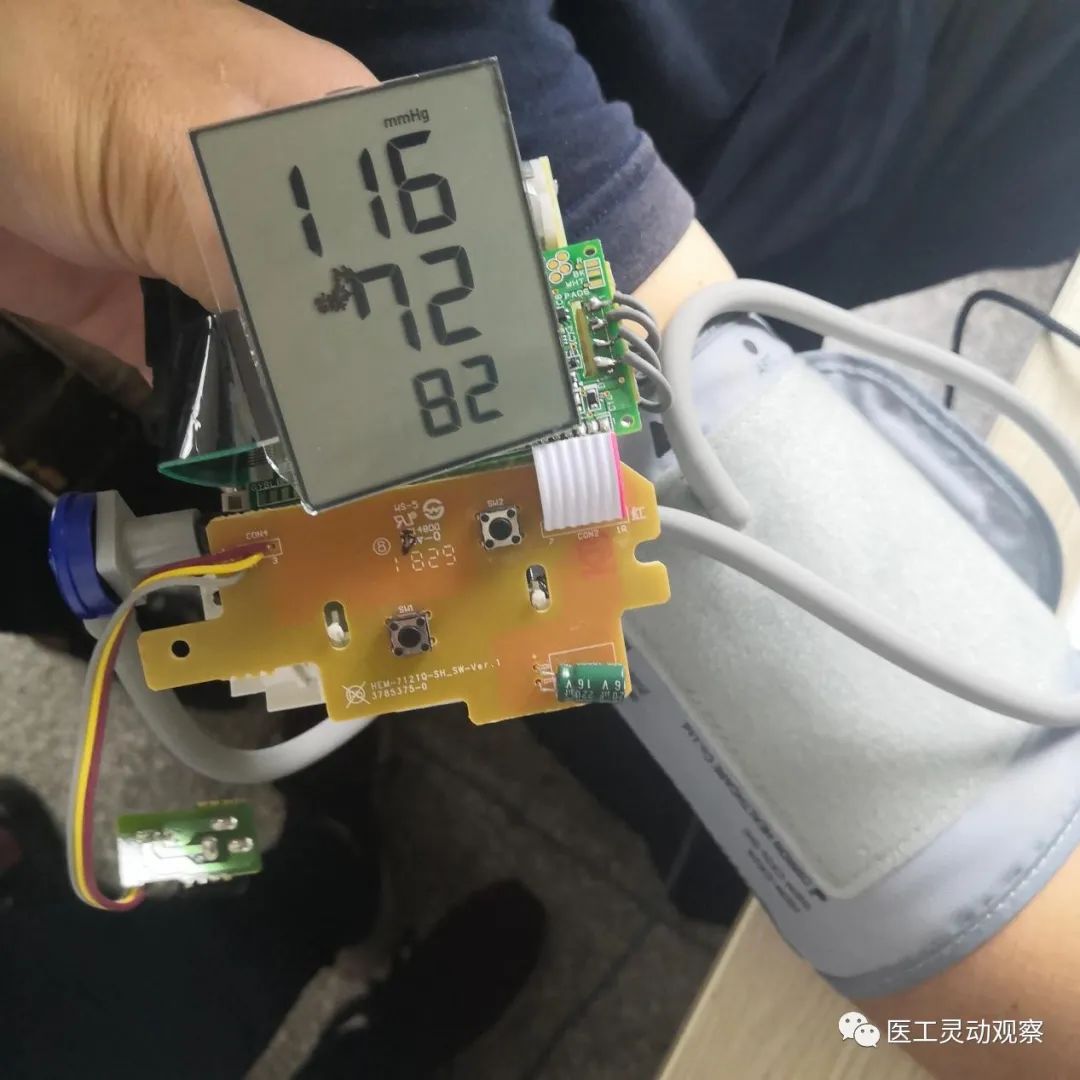

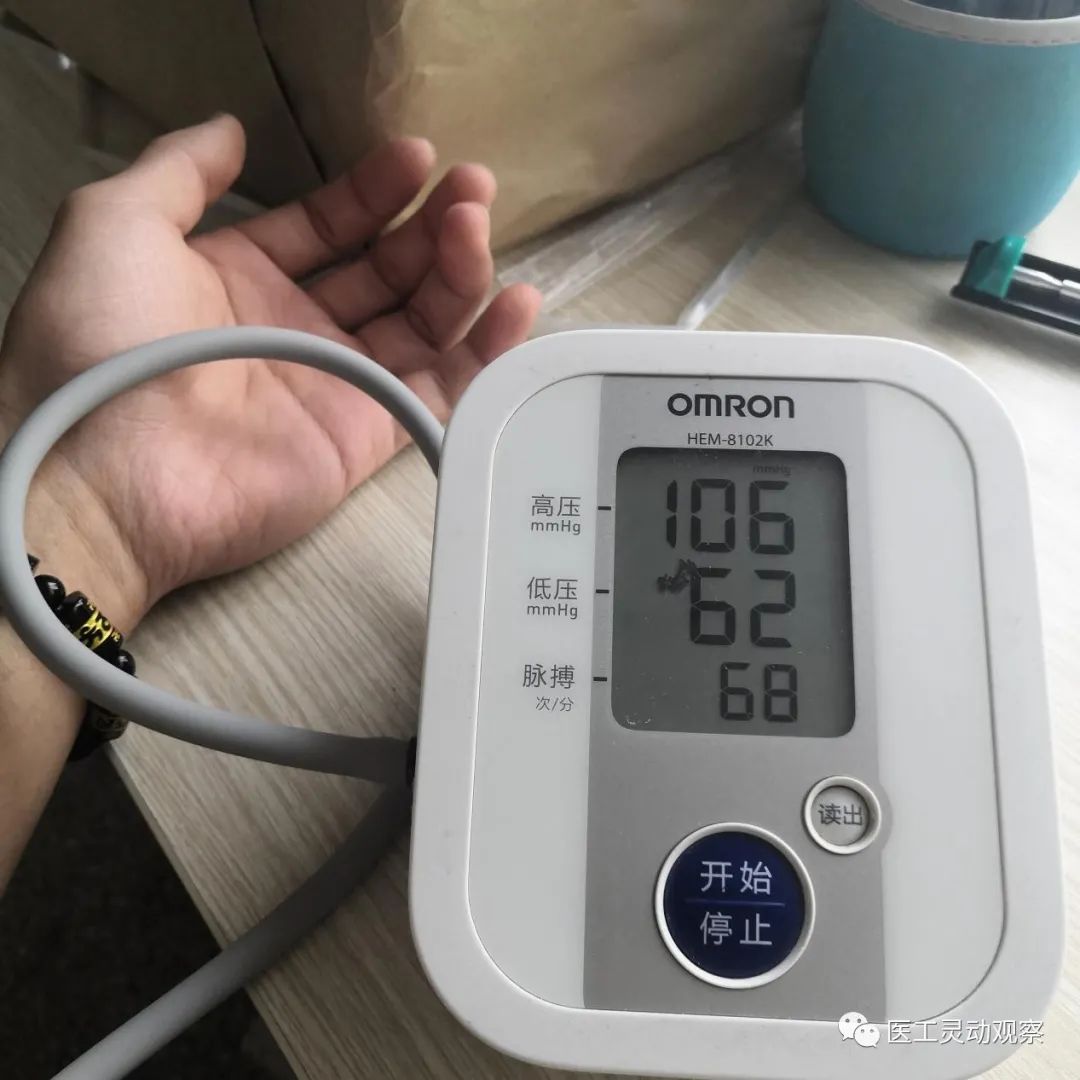

图21：欧姆龙HEM-8102K电子血压计恢复后测试正常

图21：欧姆龙HEM-8102K电子血压计恢复测试正常

(将血压计平放在桌面上，按正常程序将其固定在胳膊上，将气管插入血压计主机，开启开关进行血压测量。)

欧姆龙kPa怎么改成mmHg？

欧姆龙7051血压计；以单位切换为例，在关机状态，长按【开始正斜杠停止】键5秒以上，直到屏幕显示上下各一个0，设置完成；这样就可以在kpa和mmhg之间切换了。

血压计的测量原理是什么？

欧姆龙血压计采用的测量原理为示波法。此原理是利用受腕带压迫的动脉血管，随着一拍一拍搏动的脉动来测量血压的方法。

测量血压最佳的时间是何时？

测量血压的最佳时间为早晨起床后1小时之内，或者晚上就寝之前。如果早晨测量，请在起床后1小时之内、排尿后、早餐前(如果正服用降压药，那么在服药之前)进行。如果晚上测量建议在就寝前进行。如果是其他时间，在身体和心情都处于稳定状态时测量为好。另外，建议每天在同一时间段进行测量。
