示波器是捕获、观察、测量、分析波形的工具，在了解示波器前，不得不了解一下示波器的波，那什么时候是波呢？波的类型和参数你了解吗？今天小编就给大家分享一下示波器波的类型与参数介绍。


一、什么是波？

随时间变化的模式称为波，声波、脑电波、海浪、电压波形都是波，波形能够揭示信号的许多特点。

当看到波形的高度变化，则表示电压值在变化；

当看到的是平坦的水平线，则表示在一段时间内，信号没有变化；

平直斜线表示线性变化，电压以恒定的斜率上升或下降；

波形中的尖角指示的是忽然的变更。

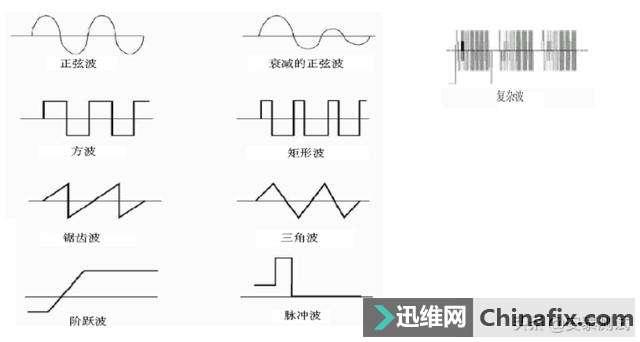

二、波的类型

大多数波都属于如下类型：

1、正弦波

2、方波和矩形波

3、三角波和锯齿波

4、阶跃波和脉冲波

5、噪声波

6、复杂波
