假想用剖切平面将形体的某处剖开,仅画出断面的图形称为断面图。断面图与剖视图的区别:断面图仅画出机件与剖切面接触部分的断面图形;而剖视图是要将假想剖切后剩余的可见部分全部向投影面进行投影。

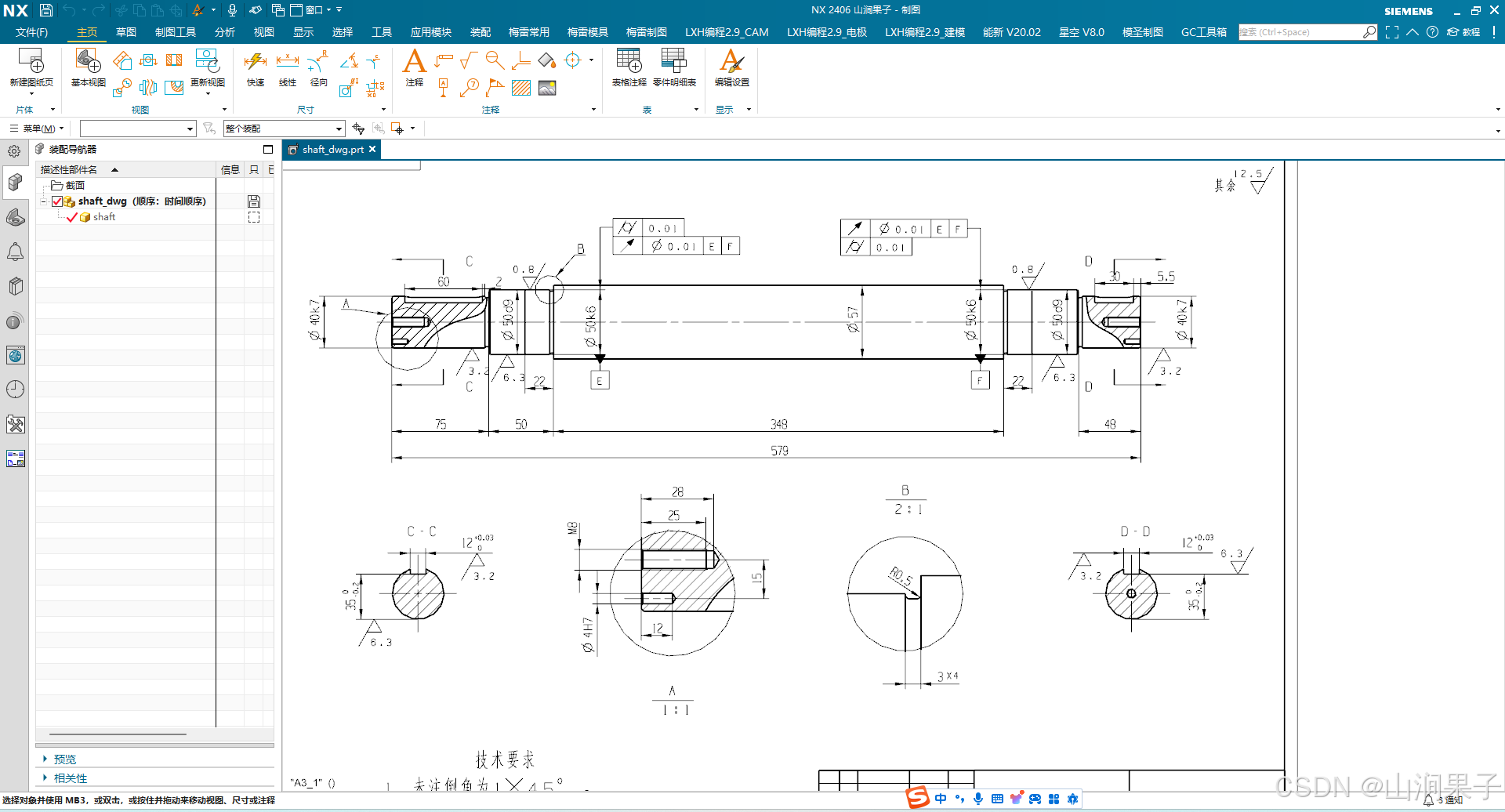

UG NX2406断面图_NX

断面图的种类

(1)移出断面图

UG NX2406断面图_轮廓线_02


(2)重合断面图

UG NX2406断面图_轮廓线_03

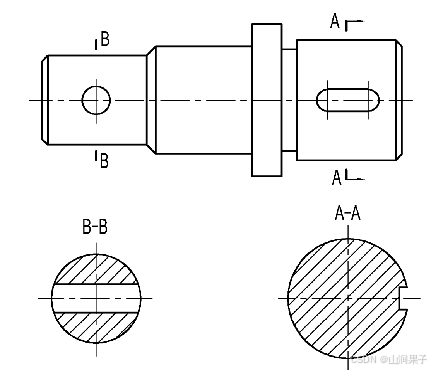

移出断面图的画法

画在视图之外,轮廓线用粗实线绘制。配置在剖切线的延长线上或其他适当的位置。

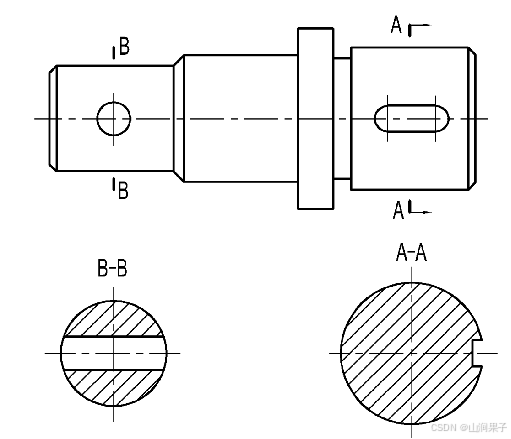

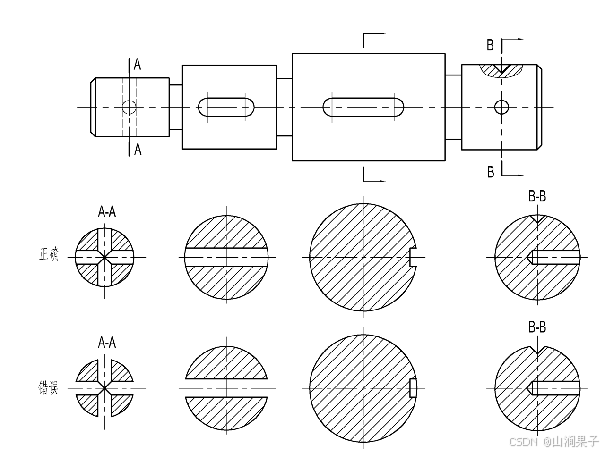

画移出断面图的注意事项:

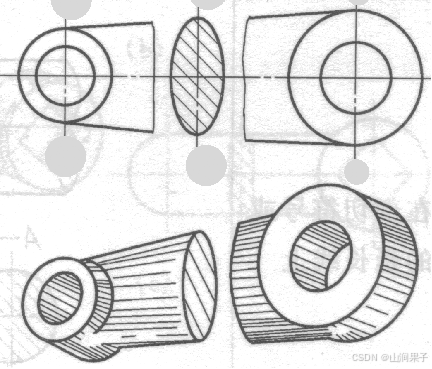

(1)剖切面过回转面形成的孔、凹坑轴线时,其断面图按剖视图绘制。

(2)当剖切面通过非圆孔,导致出现分离的两个断面时,亦按剖视图画。

UG NX2406断面图_移出_04


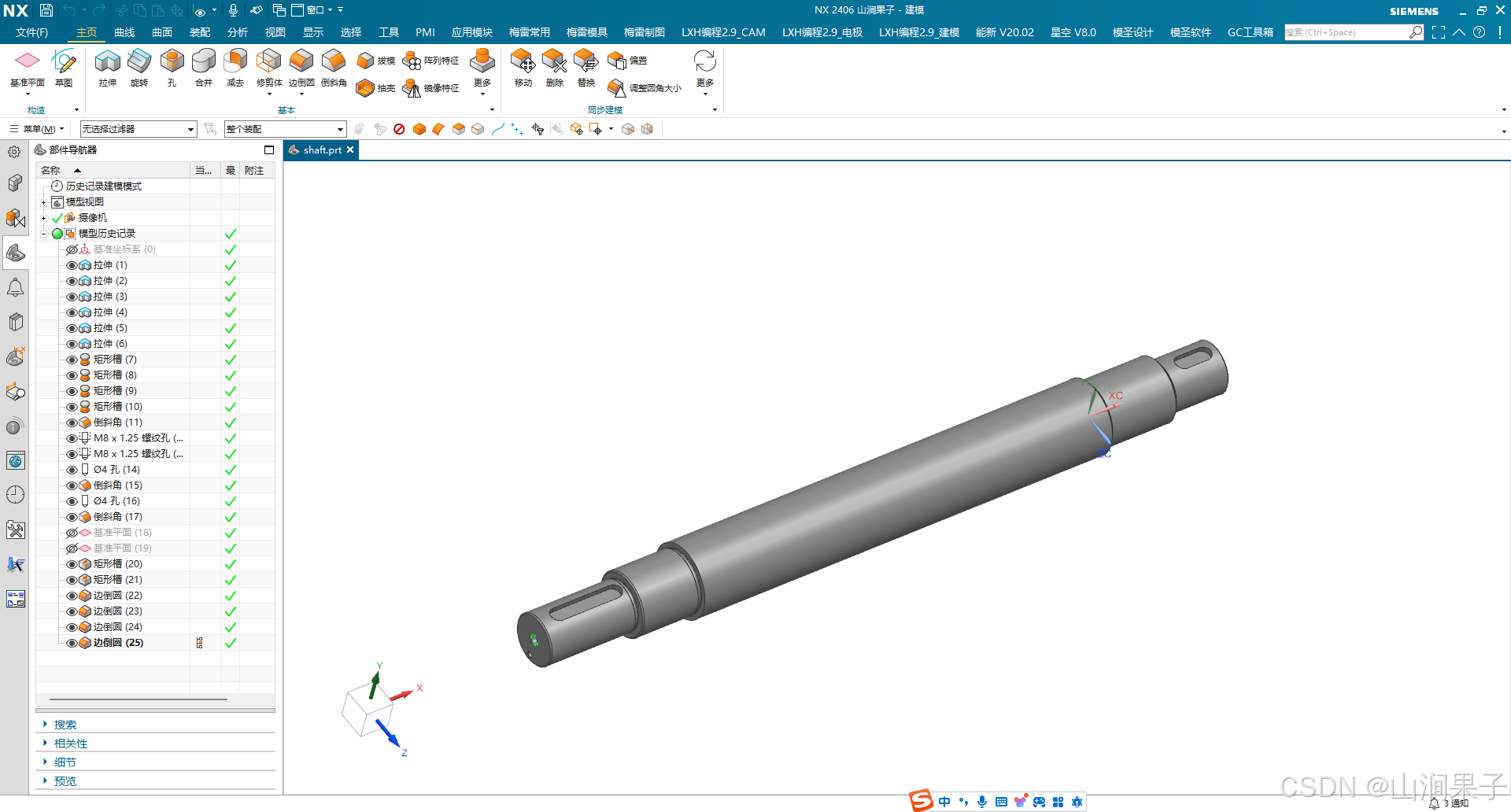

UG NX2406断面图_NX_05


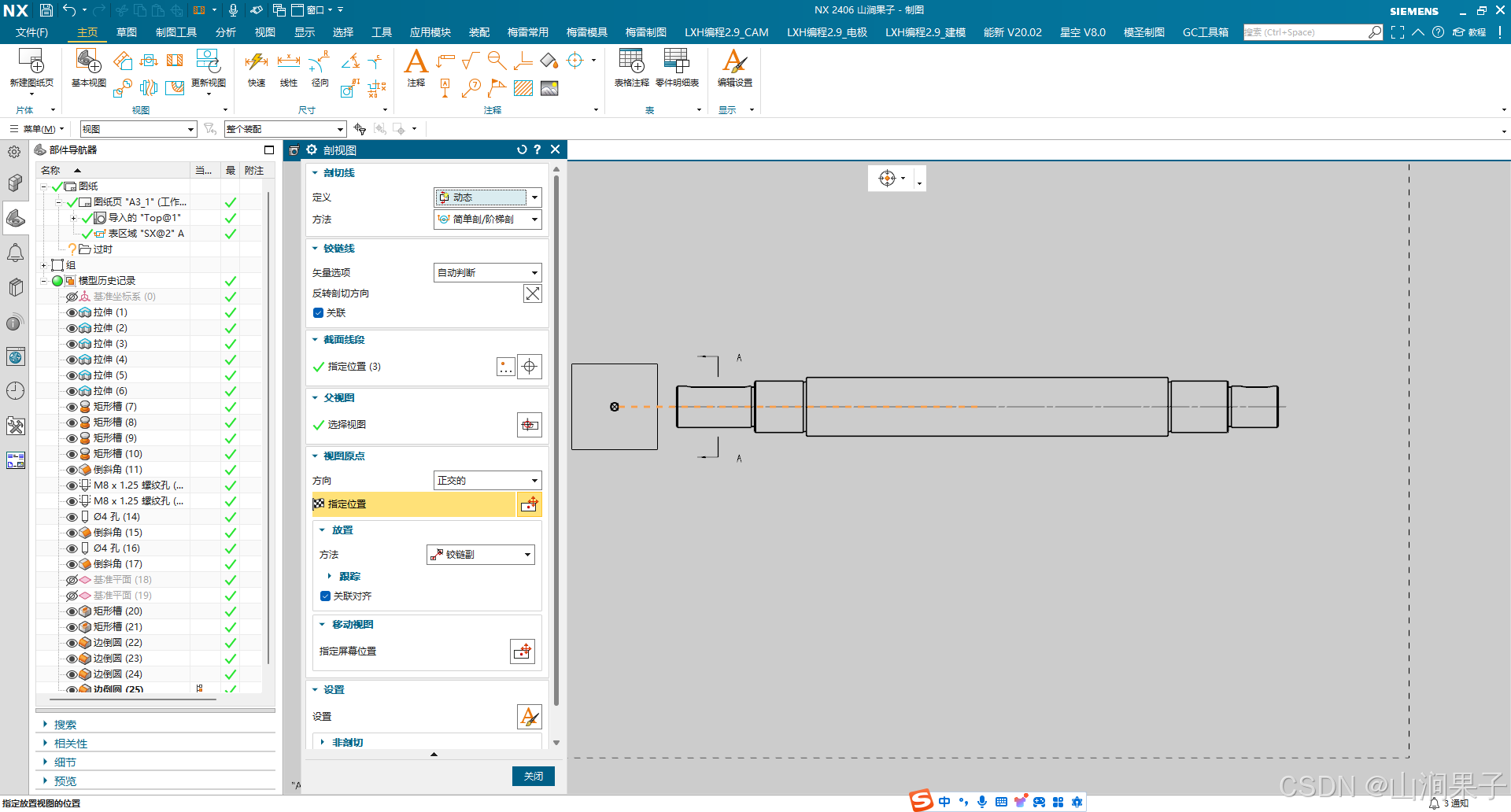

UG NX2406断面图_NX_06


UG NX2406断面图_UG_07


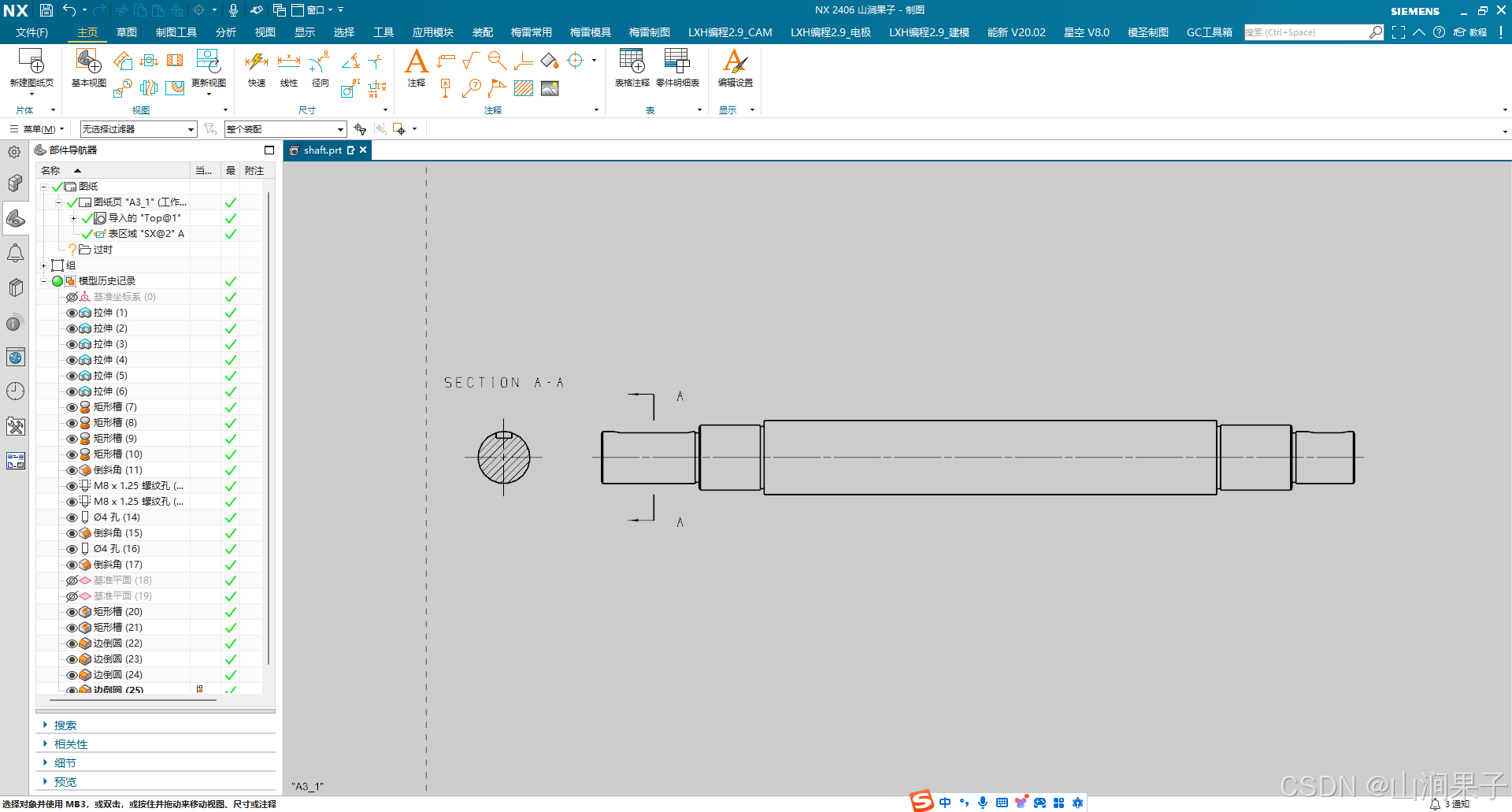

UG NX2406断面图_实线_08


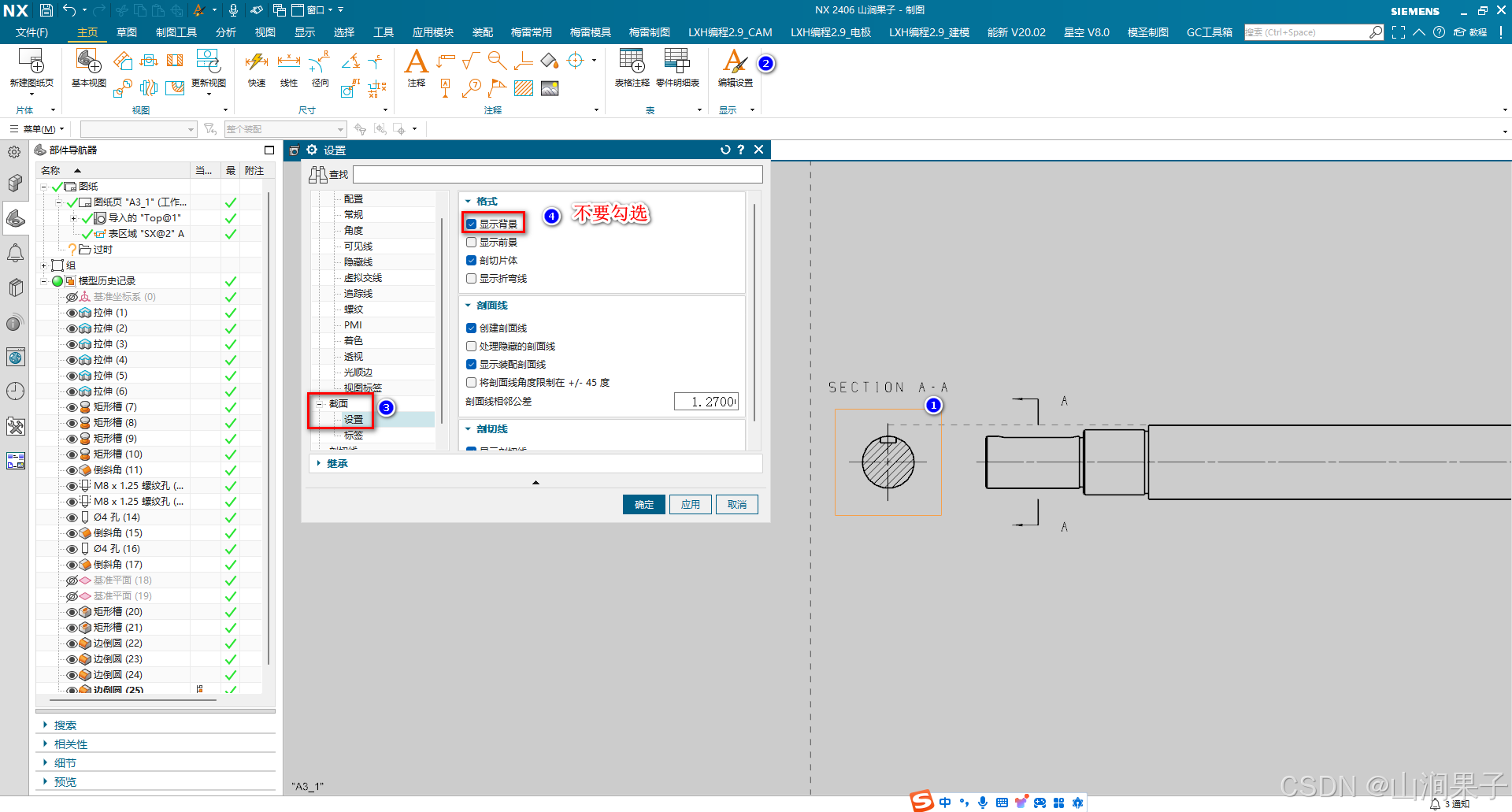

UG NX2406断面图_轮廓线_09


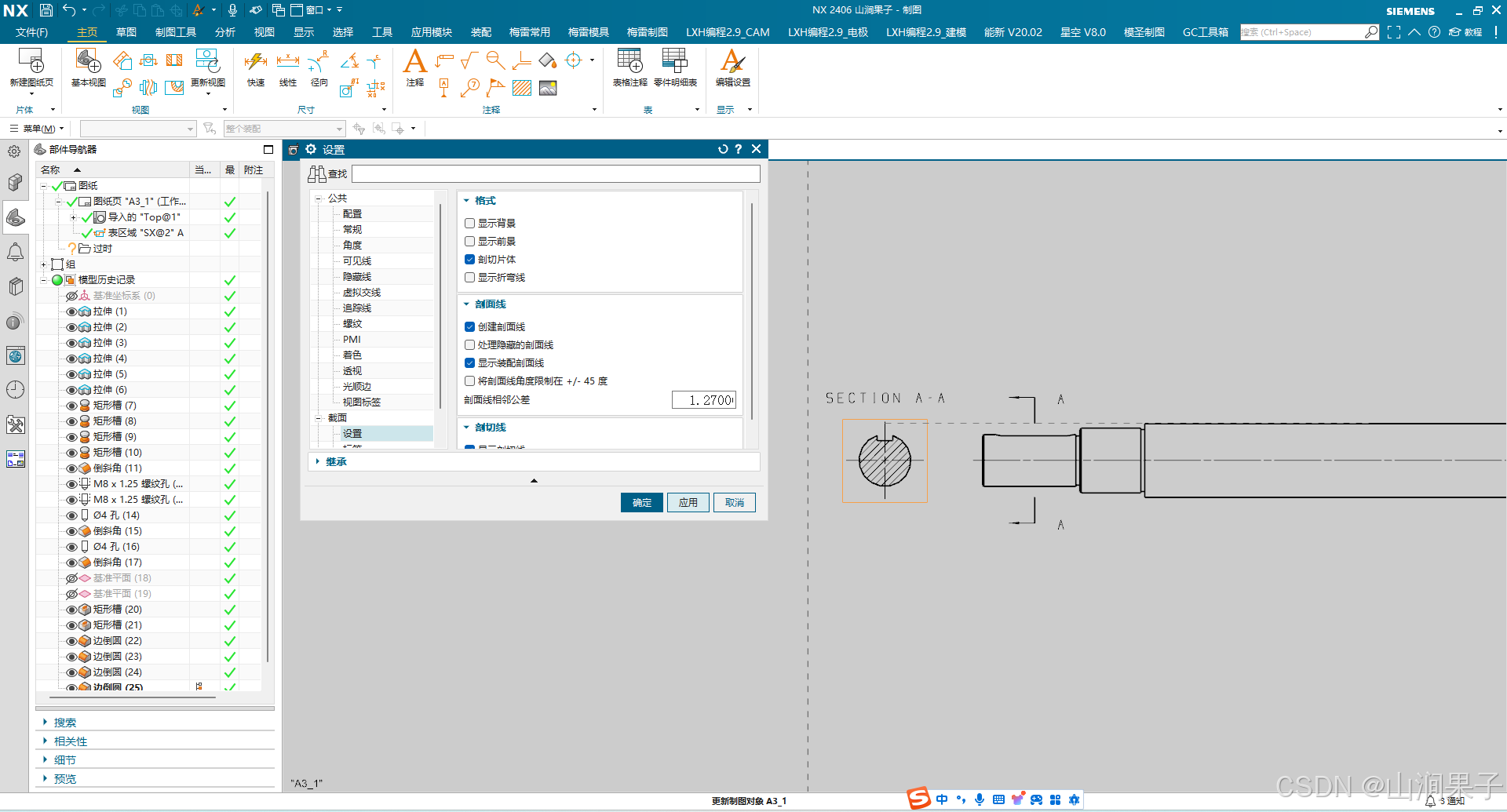

UG NX2406断面图_NX_10
